海利潽 HIP320 係列變頻器運行時報 EFO 的故障機理、現場判斷與維修處理方法

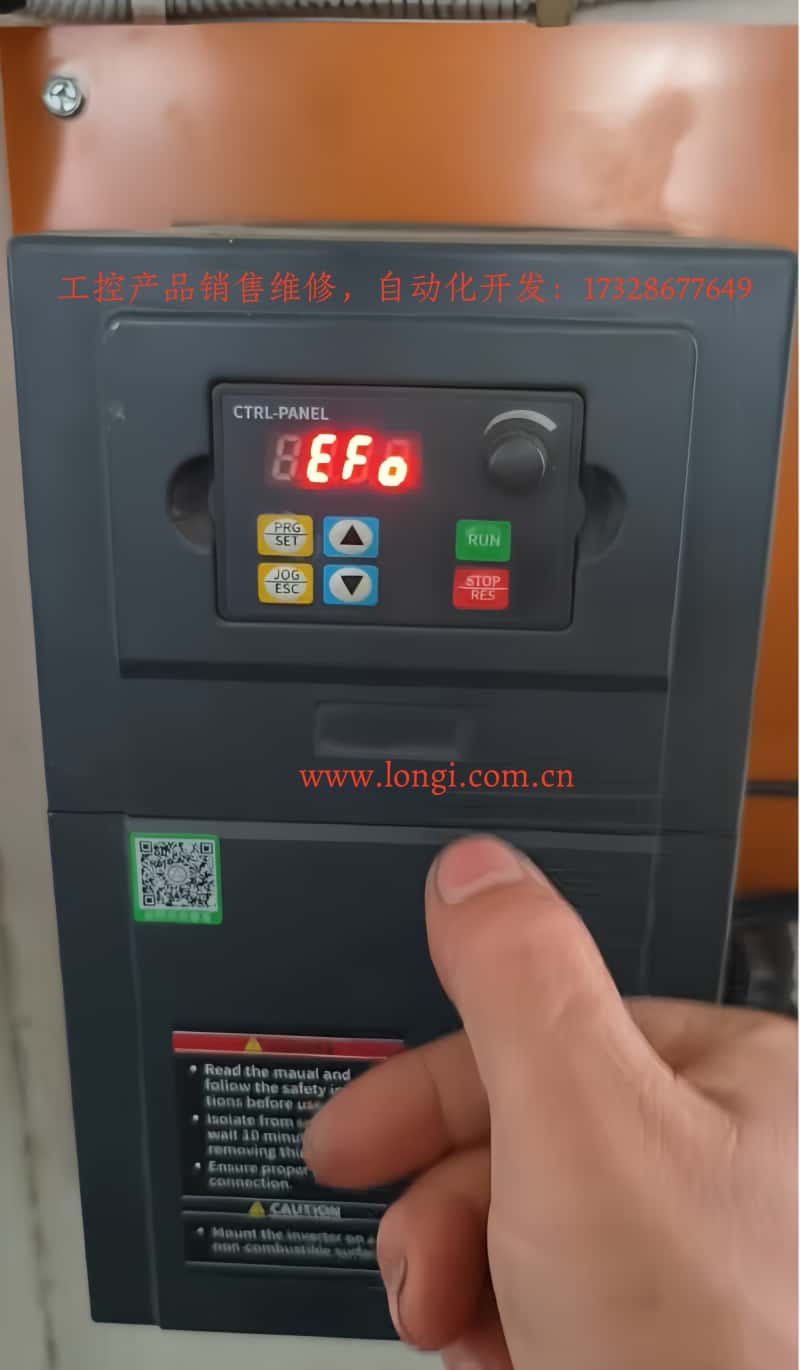

海利潽 HIP320 係列小型通用變頻器在運行過程中出現 EFO，從故障性質上看，不是普通的參數提示，也不是單純的“操作麵板報警”，而是與 功率模塊、輸出短路、接地、瞬時過流、控製板幹擾或功率器件損壞 相關的保護停機。根據你提供的說明書故障表，EFO 對應 故障代碼 10，名稱為“功率模塊故障”，可能原因包括：變頻器輸出短路或接地、變頻器瞬間過流、控製板異常或幹擾嚴重、功率器件損壞；對應處理方向是檢查電機接線、參照過流故障處理、必要時向廠家或維修方尋求服務。

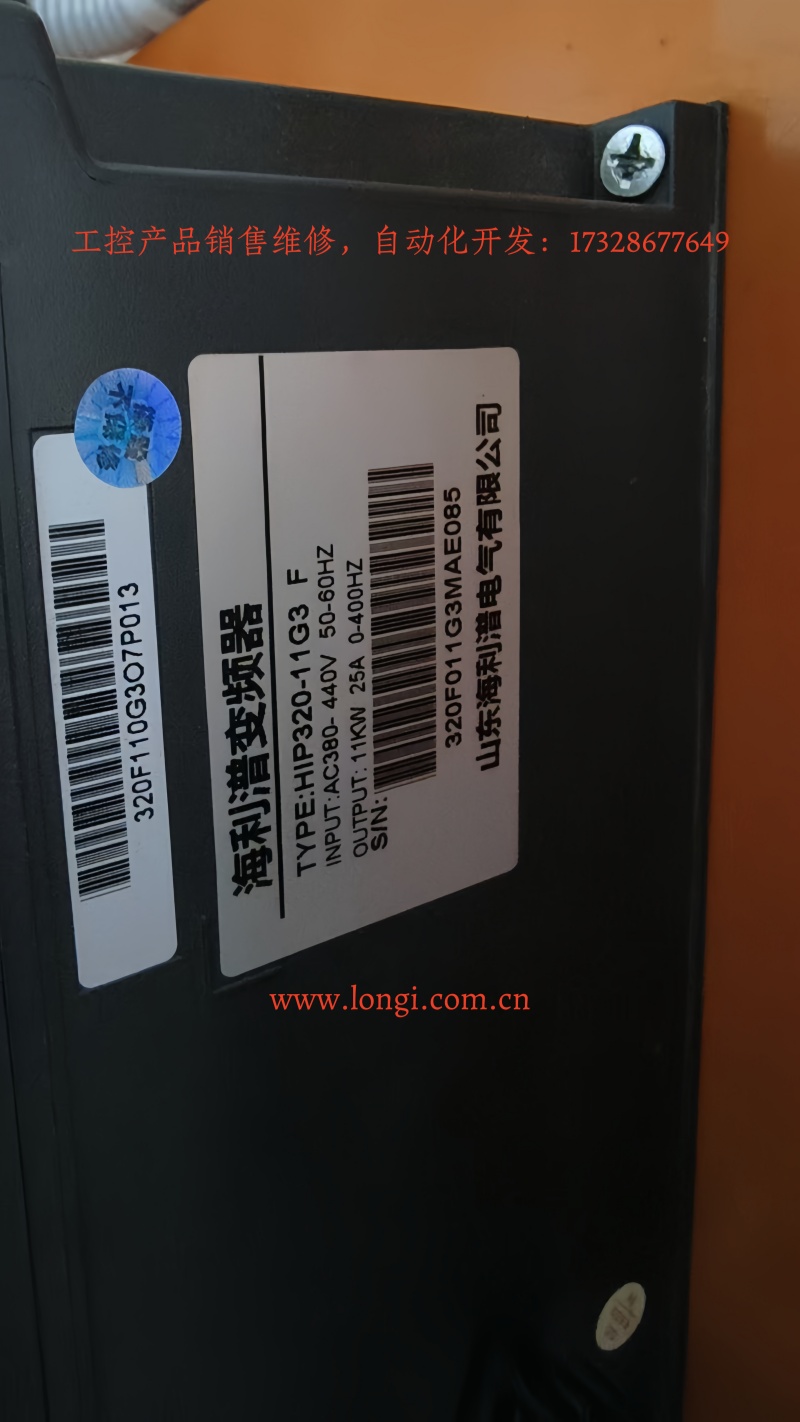

從現場圖片看，這台設備銘牌為 TYPE: HIP320-11C3_F，輸入為 AC 380–440V 50/60Hz，輸出標稱 11kW / 25A / 0–400Hz。這類小型 380V 通用變頻器如果在空載上電時正常、按運行後或帶電機運行一段時間後報 EFO，重點應圍繞“輸出側短路/接地、負載瞬間過流、IGBT 模塊異常、驅動板或電流檢測異常”逐步排查，不能隻靠複位反複啟動，否則可能把原本可修的模塊故障擴大成炸機、整流橋損壞、母線電容損壞或驅動電源燒毀。
一、EFO 的基本含義：不是普通過載，而是功率模塊級保護
很多用戶看到變頻器顯示 EFO，會把它簡單理解成“過流”或者“負載太重”。這種理解不完全錯，但也不夠準確。HIP320 說明書已經把 EFO 歸類為 功率模塊故障，它比普通的 OL1、OL2 過載更嚴重，也比單純的加速過流、減速過流、恒速過流更偏向硬件保護。
普通過載通常有一個熱積累過程，例如電機長時間帶重負載運行、電機額定電流參數設置偏小、負載機械卡滯等，變頻器會根據電流大小和持續時間判斷是否進入過載保護。但 EFO 往往具有以下特征：
啟動瞬間就報警：一按 RUN，頻率剛開始輸出，馬上顯示 EFO。
運行到某個頻率後報警：例如 10Hz、20Hz、30Hz 以後突然跳停。
帶電機時報 EFO，拆掉電機空載不報：多見於電機、線纜、負載機械或參數不匹配。
不接電機也報 EFO：高度懷疑變頻器內部功率模塊、驅動電路、電流檢測或控製板異常。
複位後偶爾能運行，但很快又報：可能是模塊老化、散熱不良、幹擾、接地漏電或電機絕緣下降。
因此，EFO 不是一個可以簡單“清除故障”就算修好的報警。它表示變頻器已經檢測到功率輸出環節存在危險狀態，繼續運行可能導致 IGBT 模塊損壞。
二、HIP320 係列 EFO 的官方故障原因
根據 HIP320 小型通用變頻器說明書，EFO 的故障名稱為“功率模塊故障”，可能原因和對策可歸納為以下四類：
| 故障方向 | 可能原因 | 對應處理 |
|---|
| 輸出側問題 | 變頻器輸出短路或接地 | 檢查電機接線 |
| 電流衝擊 | 變頻器瞬間過流 | 參照過流對策處理 |
| 控製係統問題 | 控製板異常或幹擾嚴重 | 維修檢測控製板、驅動板 |
| 功率硬件損壞 | 功率器件損壞 | 檢查 IGBT、驅動電路、母線及檢測電路 |
這四類原因在實際維修中並不是完全獨立的。例如電機線絕緣不良會導致輸出對地漏電，漏電電流又會觸發瞬時過流；瞬時過流次數多了，又可能衝壞 IGBT；IGBT 局部損壞後，變頻器即使不接電機也可能報 EFO。所以現場處理時必須按順序排查，而不是直接判斷“模塊壞了”或者“電機壞了”。
三、先判斷故障發生條件：這是定位 EFO 的關鍵
處理 EFO，第一步不是拆機，而是問清楚故障出現的條件。不同條件對應完全不同的維修方向。
1. 上電後不運行就顯示 EFO
如果變頻器一送電，麵板還沒有按 RUN，就直接顯示 EFO，這種情況一般不屬於電機負載問題，而更可能是內部硬件問題，包括：
這種情況不要接電機試機，應先斷電，等待母線電容放電後，用萬用表檢查主回路。
2. 按 RUN 後立即顯示 EFO
如果上電顯示正常，一按運行馬上 EFO，重點檢查：
HIP320 說明書明確提示，變頻器輸出 U、V、W 是連接電機用的端子，輸出線不能與外殼連接，也不能短路；接地端子 PE 必須可靠接地。說明書還特別強調不要把輸入電源接到輸出 U、V、W 上，也不要把接觸器接入輸出回路。
3. 運行一段時間後顯示 EFO
如果設備能啟動，也能運行幾秒、幾十秒甚至幾分鍾，然後報 EFO，重點考慮：
這種情況要結合監控參數查看運行電流、母線電壓、輸出頻率等數據。HIP320 說明書的 d 組監控參數包括輸出頻率 d-00、設定頻率 d-01、輸出電壓 d-02、母線電壓 d-03、輸出電流 d-04、輸入端子狀態 d-09、溫度 d-10 等，這些參數對於判斷故障前的運行狀態很有價值。
4. 空載不報，帶電機才報
這是現場最常見情況。如果變頻器拆掉 U、V、W 後空載運行正常，但一接電機就報 EFO，通常優先懷疑外部係統：
電機線短路或絕緣下降；
電機繞組對地漏電；
電機內部匝間短路；
電機功率過大；
電機堵轉；
負載啟動轉矩過大；
變頻器參數不匹配；
加速時間太短；
轉矩提升太高；
電機額定電流參數錯誤。
這種情況下，不能馬上判定變頻器壞。應先把電機和機械負載分離，分別測試。
5. 不接電機也報 EFO
如果 U、V、W 全部懸空，按 RUN 仍然 EFO，基本可以把電機、線纜和機械負載排除。此時重點轉向變頻器內部：
這種故障已經屬於維修層麵，不建議客戶現場反複試機。
四、現場第一輪檢查：電機線、接地、短路和絕緣
EFO 最常見、也最容易被忽視的原因是輸出側短路或接地。很多維修人員會先看參數，甚至先恢複出廠值，但如果 U、V、W 到電機之間存在絕緣問題，改參數沒有意義。
1. 斷電並確認母線放電
變頻器內部直流母線電壓很高，380V 級變頻器整流後母線電壓通常可達到 500VDC 以上。斷電後，必須等待數分鍾，並用萬用表確認 P、N 或 DC+、DC- 之間電壓已經降到安全範圍，再進行拆線和測量。
2. 拆下 U、V、W 三根電機線
不要隻在接線端子上測，因為現場線纜可能通過電機、接觸器、端子排、屏蔽層形成複雜回路。應從變頻器輸出端拆下 U、V、W，先把變頻器和外部負載隔離。
3. 檢查三相線之間電阻
用萬用表低阻檔測量：
三相電機繞組之間通常應基本平衡。如果某兩相明顯偏低，甚至接近短路，就要懷疑電機繞組或電纜短路。
4. 檢查三相對地絕緣
用兆歐表測量：
對 380V 係統，一般建議使用 500V 兆歐表進行絕緣測試。電機和電纜對地絕緣不應很低。如果測出來隻有幾十千歐、幾百千歐，甚至幾兆歐但不穩定，變頻器運行時就可能因高頻 PWM 輸出產生漏電衝擊，引發 EFO 或過流故障。
5. 檢查電機接線盒
很多 EFO 不是變頻器壞，而是電機接線盒問題：
接線盒進水；
銅鼻子鬆動；
線頭毛刺碰殼；
絕緣膠布老化；
接線柱燒黑碳化；
星三角接法錯誤；
電機銘牌電壓與變頻器輸出電壓不匹配。
尤其是粉塵、潮濕、雨水、油汙環境中的電機，接線盒內部輕微爬電就足以引起變頻器誤報或真實過流。
五、第二輪檢查：變頻器本體功率模塊
如果外部電機和線路排查無明顯問題，或者不接電機也報 EFO，就要檢查變頻器主功率回路。
1. 測量輸入整流部分
斷電並放電後，用萬用表二極管檔檢查 R、S、T 到 DC+、DC- 的整流橋狀態。正常情況下，每一路二極管壓降應有一定規律，不能出現明顯短路。如果輸入整流橋短路，通常上電會跳空開或燒保險，但有些局部異常也會引起母線不穩定。
2. 測量 IGBT 輸出部分
重點測量：
U 對 DC+；
U 對 DC-；
V 對 DC+；
V 對 DC-；
W 對 DC+；
W 對 DC-；
U、V、W 之間是否短路。
正常的 IGBT 模塊在二極管檔下會呈現一定的反並聯二極管壓降特性，各相之間應大致一致。如果某一相明顯短路、壓降為 0、兩方向都導通，基本可以判斷該橋臂功率器件損壞。
3. 注意“靜態正常、動態報 EFO”的情況
有些 IGBT 用萬用表靜態測量不一定能發現問題，因為它可能是：
高壓下漏電；
熱態漏電；
驅動電壓不足導致導通異常；
某一路驅動波形畸變；
電流檢測誤判；
控製板 PWM 異常。
所以，靜態測量正常並不代表模塊一定沒問題。如果空載運行仍然 EFO，就需要進一步用示波器、隔離供電、驅動測試工裝或替換法判斷。
六、第三輪檢查：瞬間過流與參數設置
HIP320 說明書把 EFO 的其中一個原因寫成“變頻器瞬間過流”，並提示參見過流對策。該係列的過流故障分為硬件加速過流、硬件減速過流、硬件恒速過流、軟件加速過流、軟件減速過流、軟件恒速過流等。說明書中列出的過流常見原因包括：加速時間太短、減速時間太短、變頻器功率偏小、V/F 曲線或轉矩提升設置不當、電網電壓偏低、負載突變或異常、IGBT 模塊損壞等。
這些過流因素同樣可能觸發 EFO。
1. 加速時間太短
如果負載慣量大，例如風機、離心機、攪拌機、輸送機、壓縮機，啟動時加速時間太短，電機需要很大的啟動轉矩，變頻器輸出電流會快速上升。若電流衝擊過大，可能直接觸發 EFO。
處理方法：
適當延長 F0.14 第一加速時間；
對重載設備可從 10s 調到 20s、30s 甚至更長；
觀察 d-04 輸出電流是否明顯下降；
不要盲目提高轉矩提升來硬拉負載。
2. 減速時間太短
減速時間太短通常更容易導致過壓，但在某些拖動係統中，負載反拖、電機再生、機械衝擊也可能造成電流異常。可適當延長 F0.15 第一減速時間。如果設備需要快速停車，應考慮製動電阻是否匹配。說明書中也給出了不同功率段的製動電阻選型表。
3. 轉矩提升設置過高
F1.01 為轉矩提升量，手動轉矩提升過大時，低頻輸出電壓過高，電機勵磁電流增大，容易造成低頻過流、發熱、噪音甚至 EFO。對於普通風機水泵負載，不應盲目調高轉矩提升。
處理建議：
4. 電機參數不正確
F9 組為電機參數，包括額定功率、額定電壓、額定電流、額定轉速、額定頻率、定子電阻、空載電流等。若電機額定電流設置錯誤，保護判斷可能失真；若變頻器功率與電機功率差距過大，也容易在啟動時出現電流異常。
現場應核對：
電機銘牌功率是否與變頻器匹配；
電機額定電壓是否適合 380V 變頻器；
電機額定電流是否正確；
電機頻率是否為 50Hz 或特殊頻率；
電機是否為普通異步電機，還是高速主軸、永磁電機、特殊電機。
七、第四輪檢查：輸入電源和直流母線
雖然 EFO 表麵上是功率模塊故障，但輸入電源異常也可能間接導致模塊保護。例如三相輸入缺相、電壓波動大、電網瞬間跌落、接觸器觸點接觸不良，都可能讓變頻器直流母線不穩定，造成輸出電流畸變。
1. 檢查輸入電壓
這台 HIP320-11C3_F 銘牌顯示輸入為 AC 380–440V。現場應測量：
三相電壓應基本平衡。如果某一相偏低，或者運行時電壓下陷明顯，變頻器可能在帶載時輸出異常。
2. 檢查接觸器和斷路器
很多變頻器本體沒壞，問題出在前級供電：
空開接觸不良；
接觸器觸點燒蝕；
端子鬆動；
電纜壓接不牢；
三相電源其中一相虛接；
設備運行振動導致接觸瞬斷。
這種故障在空載時不明顯，帶載後電流上來，電壓跌落，變頻器就可能報 EFO、過流、欠壓或其他故障。
3. 觀察母線電壓 d-03
HIP320 的 d-03 是母線電壓監控參數。運行前後觀察 d-03 是否異常波動，可以判斷輸入電源和整流母線是否穩定。若母線電壓在運行瞬間大幅下降，就要優先檢查供電，而不是隻看電機。
八、第五輪檢查：控製板異常和幹擾問題
說明書中 EFO 的第三類原因是“控製板異常或幹擾嚴重”。這類問題比較隱蔽，尤其在小型通用變頻器中很常見。
1. 強幹擾來源
變頻器本身就是強幹擾設備，但它也可能被外部幹擾影響，例如：
大功率接觸器吸合釋放；
電焊機；
高頻加熱設備；
伺服驅動器；
雷擊浪湧；
長距離控製線；
模擬量線與動力線捆紮；
接地混亂；
多台變頻器共用不良接地。
幹擾進入控製板後，可能造成電流檢測異常、PWM 誤觸發、CPU 判斷錯誤，最終顯示 EFO。
2. 控製端子接線檢查
HIP320 說明書中控製端子包括 COM、X1-X5、GND、AVI、ACI、AO、+10V、繼電器輸出等。數字輸入、模擬輸入和主電路動力線應分開走線。
現場應檢查：
3. 接地方式
PE 接地不良會讓變頻器外殼、散熱器、控製板參考地出現高頻漂移，導致誤報或損壞。說明書明確要求 PE 接地端子要可靠接地。
變頻器接地不是“可有可無”的安全線，而是關係到：
人身安全；
漏電流泄放；
EMC 抗幹擾；
控製板穩定性；
功率模塊保護準確性。
接地不良的設備，常見現象是偶發 EFO、隨機過流、麵板顯示異常、通訊不穩定、模擬量漂移。
九、實際維修中 EFO 的常見案例歸納
案例一：電機線破皮碰殼
設備運行多年後，電機線在橋架、金屬孔邊緣、拖鏈中磨損，絕緣層破皮。空載測量有時不明顯，但變頻器 PWM 高頻輸出後，對地漏電加大，運行幾秒就 EFO。
處理方法：更換電機線，重新壓接端子，做好護套和接地。
案例二：電機接線盒潮濕
潮濕環境中，電機接線盒內部有水汽或油汙，三相端子之間或對地形成爬電。萬用表測量可能看不出明顯短路，但兆歐表測試絕緣偏低。
處理方法：清潔接線盒、烘幹電機、重新做絕緣，嚴重時更換電機。
案例三：負載卡死導致啟動瞬時過流
例如攪拌機、螺旋輸送機、泵類設備長期停機後卡滯，變頻器一啟動就拉大電流。用戶誤以為變頻器壞，實際是機械負載堵轉。
處理方法：脫開電機與負載，單獨試電機；若單獨運行正常，重點維修機械部分。
案例四：IGBT 模塊局部損壞
變頻器曾經輸出短路或電機燒毀，複位後仍能偶爾運行，但帶載就 EFO。靜態測量某相 IGBT 壓降不一致，或運行時某相輸出波形異常。
處理方法：更換 IGBT 模塊，同時檢查驅動電阻、驅動光耦、穩壓管、柵極保護、電流檢測電路，不能隻換模塊。
案例五：控製板受潮或粉塵導電
水泥、木粉、金屬粉塵、油霧環境中，控製板表麵汙染後產生漏電，導致誤報 EFO 或隨機報警。
處理方法：拆板清洗、烘幹、補塗三防漆，嚴重時更換控製板。
十、建議的現場排查流程
處理 HIP320 運行時報 EFO，可以按下麵流程執行。
第一步：記錄故障條件
記錄以下信息：
第二步：斷開電機線，空載測試
拆掉 U、V、W 後，單獨讓變頻器空載運行。
第三步：測量電機和電纜
使用萬用表和兆歐表檢查三相之間、三相對地絕緣。不要隻靠肉眼看線是否正常。
第四步：檢查機械負載
脫開聯軸器、皮帶、減速機，單獨運行電機。如果電機單獨正常，負載機械卡滯的可能性很大。
第五步：檢查參數
重點核對：
第六步：檢查變頻器主回路
斷電放電後測量整流橋、IGBT、U/V/W 輸出端是否短路。如果發現異常，不要繼續上電。
第七步：檢查控製板和驅動板
若主回路靜態正常但空載仍報，進一步檢查：
十一、是否可以恢複出廠參數？
HIP320 的 F0.17 是參數初始化，設定範圍包括：0 無操作、1 恢複出廠值、2 故障清除。
但對於 EFO，恢複出廠參數隻能作為輔助動作，不能作為主要維修手段。原因很簡單：如果電機線短路、IGBT 已損壞、控製板受潮，恢複參數不會改變硬件故障。
可以考慮恢複出廠參數的情況：
不建議直接恢複參數的情況：
一上電就 EFO；
不接電機也 EFO；
變頻器內部有炸裂、燒焦、異味；
U/V/W 對 DC 母線測量異常；
電機對地絕緣明顯不良。
恢複參數前最好記錄原參數，尤其是電機參數、運行命令來源、頻率給定方式、多段速、外部端子功能等。否則恢複後即使故障消失，也可能造成設備不能按原工藝運行。
十二、維修判斷：什麽情況下可以現場處理，什麽情況下必須送修？
可以現場處理的情況
如果滿足以下條件，多數可以由現場電工處理：
空載運行正常；
拆掉負載後正常；
兆歐表發現電機或電纜絕緣不良；
加速時間明顯太短；
機械負載卡滯；
輸入電源缺相或端子鬆動；
接地不良；
控製線幹擾明顯。
這些問題重點在外部係統，不一定需要拆修變頻器。
建議送修的情況
如果出現以下情況，應送專業維修：
送修時不能隻要求“清故障”，而應要求維修方檢查功率模塊、驅動電路、電流檢測、母線電容、整流橋、控製板供電和散熱係統。
十三、EFO 故障的維修重點
如果確認是變頻器內部問題，維修重點包括以下部分。
1. IGBT 模塊
IGBT 是變頻器輸出的核心器件。EFO 與功率模塊直接相關，因此 IGBT 必須重點檢查。若 IGBT 短路，更換時不能隻換同型號模塊，還要檢查其損壞原因。
2. 驅動電路
IGBT 損壞經常會連帶損壞驅動電路。應檢查：
柵極電阻；
驅動光耦；
驅動芯片；
穩壓二極管；
柵極保護二極管；
上下橋臂隔離電源；
驅動負壓或關斷電壓。
如果驅動電路有問題，隻換 IGBT 後很容易二次炸機。
3. 電流檢測電路
EFO 也可能由電流檢測誤判引起。應檢查：
霍爾傳感器；
采樣電阻；
運放；
比較器；
電流檢測供電；
信號濾波電容；
控製板 AD 輸入。
電流檢測偏移會導致變頻器認為輸出存在異常大電流，從而報 EFO。
4. 控製板電源
控製板 5V、15V、24V 等電源不穩定，會造成 CPU、驅動、采樣電路工作異常。維修時要用示波器觀察紋波，而不隻是用萬用表看平均電壓。
5. 散熱係統
雖然 EFO 不是 OH 過溫報警，但模塊過熱也可能導致功率器件異常。應檢查：
風扇是否轉動；
散熱器是否堵塞；
導熱矽脂是否幹裂；
模塊螺絲是否鬆動；
設備櫃內溫度是否過高。
十四、防止 EFO 複發的安裝和使用建議
1. 輸出電纜不要過長
說明書中提到，為減小漏電流，電機連接線盡量不要超過 50 米。 電纜越長，分布電容越大，PWM 高頻漏電流越大，越容易引起過流、接地故障、模塊發熱和幹擾問題。如果必須長距離驅動，應考慮輸出電抗器或正弦濾波器。
2. 不要在輸出側隨意加接觸器
說明書明確提示不要將接觸器接入輸出回路。 如果工藝上必須切換電機，應確保變頻器停止輸出後再切換，不能在運行中斷開或接通電機，否則容易產生浪湧，損壞 IGBT。
3. 電機絕緣要定期檢查
特別是水泵、風機、潮濕車間、戶外設備、粉塵環境，應定期用兆歐表檢查電機和電纜絕緣。
4. 合理設置加減速時間
不要為了追求啟動快，把加速時間設得太短。對於大慣量負載，應根據實際負載特性延長加速時間，必要時采用 S 曲線、軟啟動邏輯或機械卸載啟動。
5. 控製線和動力線分開布線
模擬量、通訊線、啟停控製線不要與輸入電源線、U/V/W 電機線捆紮在一起。長距離控製線應使用屏蔽線，並規範接地。
6. 做好櫃內散熱和清潔
小型變頻器空間緊湊，粉塵和高溫會顯著降低功率模塊壽命。定期清理風道、風扇和散熱器，有助於減少模塊類故障。
十五、結論
海利潽 HIP320 係列變頻器顯示 EFO，本質上是 功率模塊故障類報警。它可能由外部電機線短路、輸出接地、電機絕緣不良、負載卡滯、瞬間過流引起，也可能由變頻器內部 IGBT 模塊、驅動板、電流檢測、控製板幹擾或功率器件損壞引起。
現場處理時應堅持一個原則：先外部，後內部；先隔離，後上電；先測量，後複位；先找原因，後更換元件。
最實用的判斷方法是：拆掉 U、V、W 電機線後空載運行。如果空載正常，重點查電機、電纜、接地、機械負載和參數；如果空載仍報 EFO，基本應轉入變頻器本體維修，重點檢查 IGBT 模塊、驅動電路、電流檢測電路和控製板。對於已經反複報 EFO 的設備，不建議頻繁複位強行啟動，否則可能把原本的外部短路或輕微模塊異常擴大成嚴重炸機故障。
