工控產品

產品簡介

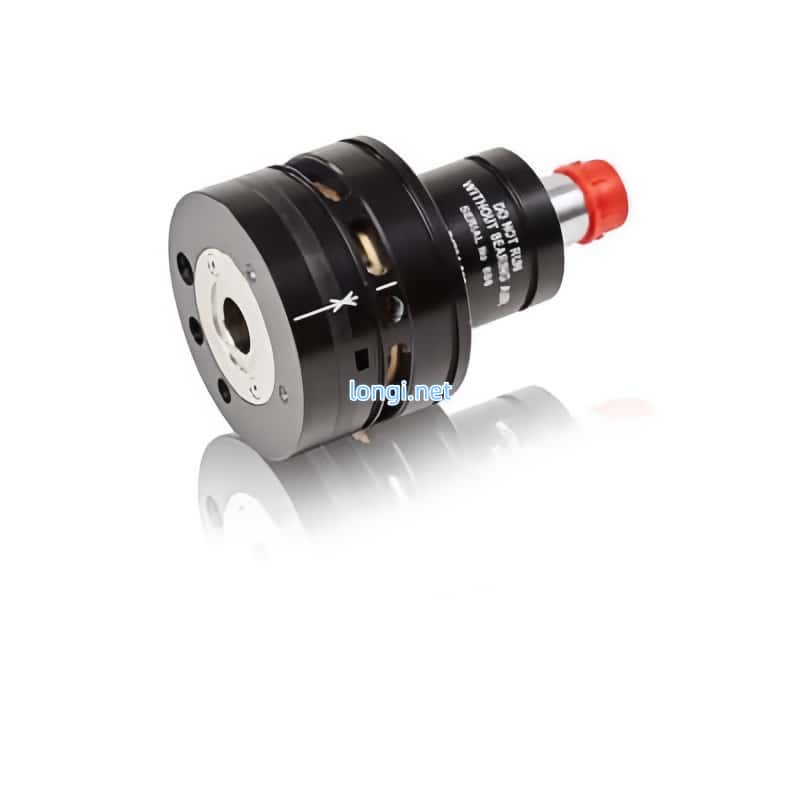

本產品為 ABB IRB5500 噴塗機器人專用空氣馬達（Air Motor），適用於 IRC5 控製係統噴塗機器人本體，型號為：

• 3N3745W

該空氣馬達屬於高速空氣軸承結構，主要應用於 ABB 噴塗機器人旋杯霧化係統，用於驅動高速旋杯（Bell Cup）進行油漆霧化噴塗。

產品外殼帶有：

“DO NOT RUN WITHOUT BEARING AIR”

警示標識，說明該裝置采用空氣軸承工作方式，運行時必須提供穩定潔淨的軸承氣源，否則容易造成軸承損壞或高速轉子燒毀。

產品特點

• ABB噴塗機器人專用空氣馬達

• 適用於 IRB5500 + IRC5 係統

• 高速空氣軸承結構

• 適用於旋杯噴塗係統

• 高速低振動設計

• 噴塗霧化效果穩定

• 原裝工業級部件

• 適合機器人維修與備件更換

適用設備

適用於：

• ABB IRB5500 噴塗機器人

• ABB IRC5 噴塗機器人控製係統

• Bell Cup 高速旋杯係統

• 自動化汽車噴塗生產線

• 工業機器人噴漆設備

廣泛應用於：

• 汽車製造

• 汽車零部件噴塗

• 工業自動噴漆線

• 金屬表麵噴塗

• 自動化噴塗車間

產品參數

工作原理

該空氣馬達通過潔淨壓縮空氣驅動內部高速轉子旋轉，並利用空氣軸承形成非接觸支撐，實現超高速低摩擦運行。

在 ABB 噴塗機器人中，該部件通常用於：

• Bell Cup 旋杯驅動

• 塗料高速霧化

• 噴塗均勻性控製

• 漆麵質量提升

由於轉速極高，因此對：

• 軸承氣壓

• 空氣潔淨度

• 幹燥度

• 油水過濾

要求非常嚴格。

常見故障現象

空氣馬達老化或異常時，可能出現：

• 轉速異常

• 噴塗顆粒變粗

• 霧化不均勻

• 振動增大

• 噪音異常

• 軸承損壞

• 無法啟動

• 氣流泄漏

建議定期檢查：

• Bearing Air

• Turbine Air

• 空氣過濾係統

• 高速旋杯狀態

注意事項

• 嚴禁無軸承氣運行

• 必須使用潔淨幹燥壓縮空氣

• 禁止進入油汙或水分

• 安裝前請確認型號兼容性

• 高速部件需專業維護
