安川 Σ-5（SGDV）伺服驅動器 A.410 欠電壓故障的機理解析與維修級排查指南

一、故障定義與工程背景

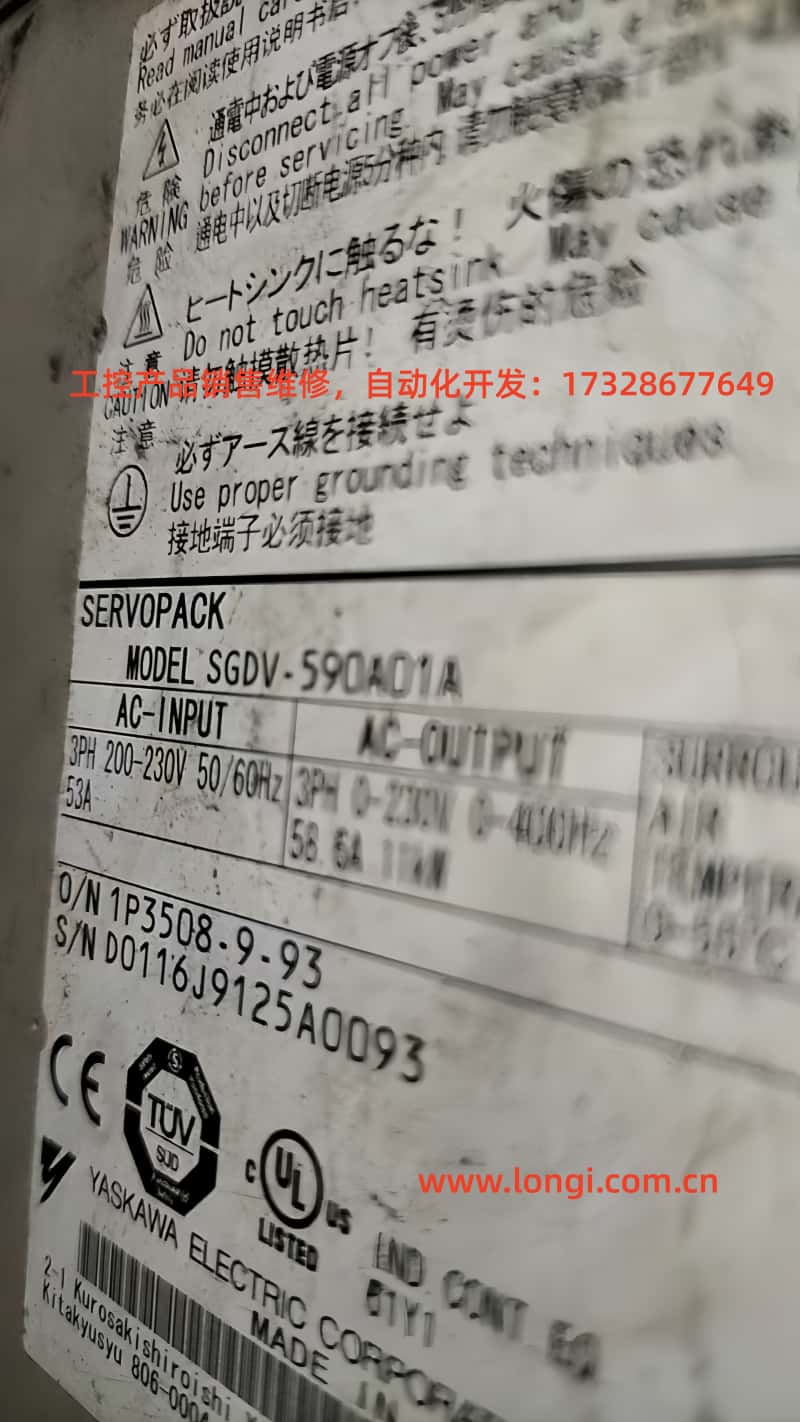

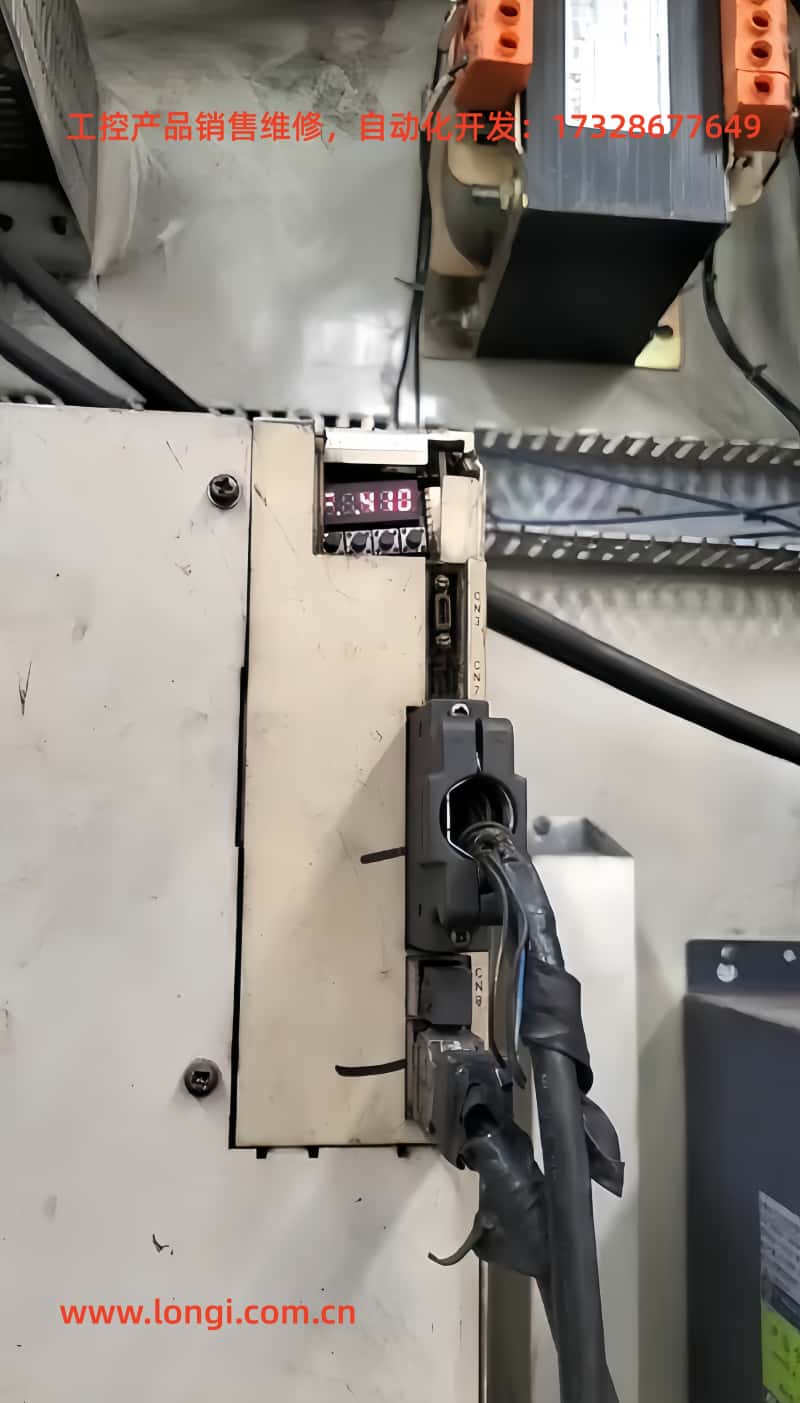

在安川 Σ-5 係列伺服係統（SERVOPACK，典型型號如 SGDV-590A01A）中，報警代碼 A.410 表示：

主回路直流母線電壓低於允許閾值（Undervoltage Fault）

該報警並非單純輸入電壓偏低，而是驅動器內部檢測到：

• 整流後的 DC母線電壓不足

• 或母線電壓在運行過程中異常跌落

根據Σ-5係列手冊的定義，該報警通常在以下條件觸發：

• AC200V係統：母線低於約 DC170V

• AC400V係統：母線低於約 DC340V

這意味著：

A.410 的本質是“能量鏈斷裂”問題，而不是單點電壓問題

二、SGDV主回路結構與故障邏輯

要徹底理解 A.410，必須先搞清楚 SGDV 的主回路拓撲：

三相AC輸入   ↓整流橋（Diode Bridge）   ↓預充電電阻（Pre-charge）   ↓預充繼電器（Bypass Relay）   ↓DC母線電容（Bulk Capacitor）   ↓IGBT逆變模塊

核心檢測點：

驅動器內部實時監測：

DC BUS（P+ / N-）電壓

三、A.410觸發的三大類根本原因

1️⃣ 外部供電異常（係統級問題）

典型原因：

• 三相缺相

• 輸入電壓過低（<180V）

• 供電線路阻抗過大

• 接觸器接觸不良

特征：

• 上電立即報錯

• 所有驅動器可能同時異常

2️⃣ 瞬時電壓跌落（動態問題）

典型原因：

• 大負載設備同時啟動

• 電網波動

• 製動能量回饋異常

特征：

• 運行中偶發

• 複位後恢複

3️⃣ 驅動器內部故障（維修重點）

這是維修人員必須重點處理的部分：

關鍵故障點：

四、工程級診斷流程（標準步驟）

Step 1：輸入電源確認

測量：

• L1-L2

• L2-L3

• L1-L3

標準：

• 200V係統：200~230V

• 相間偏差 < 5%

判斷邏輯：

• ❌ 任一相缺失 → 外部問題

• ❌ 電壓偏低 → 電源問題

Step 2：DC母線測量（核心步驟）

測量點：

P+ 與 N-

正常值：

結果判斷：

Step 3：預充電過程分析

正常過程：

1. 上電 → 電阻限流充電

2. 母線電壓上升

3. 繼電器吸合（旁路電阻）

異常表現：

• 無“繼電器吸合聲”

• 母線電壓不上升

直接鎖定：

預充電回路故障

Step 4：動態運行檢測

觀察：

• 啟動瞬間是否掉電

• 加速時是否報警

若隻在運行中報警：

重點查：母線電容 + 電網穩定性

五、維修級深入分析

1️⃣ 整流橋故障

表現：

• DC母線電壓低

• 波動大

檢測方法：

• 萬用表二極管檔測試六個方向

• 檢查是否存在單相整流

2️⃣ 預充電回路故障（最常見）

構成：

• 預充電阻

• 繼電器

• 控製驅動電路

故障表現：

• 母線電壓停在低值（如100~200V）

• 無繼電器吸合聲

判斷技巧：

上電瞬間觀察電壓變化曲線

3️⃣ DC母線電容劣化

表現：

• 啟動正常

• 運行中掉壓

原因：

• ESR增大

• 容量下降

檢測方法：

• ESR表測試

• 觀察波紋電壓

4️⃣ 電壓檢測電路異常

組成：

• 分壓電阻

• 運放

• ADC輸入

表現：

• 實際電壓正常，但報警

需要：

• 對比實際測量 vs 驅動顯示值

六、典型案例分析（實戰）

案例1：上電即報 A.410

• 輸入正常

• DC母線僅 120V

結論：

預充繼電器未吸合

案例2：運行中偶發 A.410

• 啟動正常

• 加速時報錯

結論：

電容ESR過高

案例3：更換電源後出現

結論：

輸入相序或電壓不匹配

七、快速定位技巧（現場實用）

技巧1：聽繼電器

• 有“啪”聲 → 正常

• 無聲 → 預充問題

技巧2：看母線電壓曲線

• 平滑上升 → 正常

• 停滯 → 預充電阻問題

• 突降 → 電容問題

技巧3：對比多台設備

• 同時報警 → 電源問題

• 單台報警 → 內部問題

八、維修建議與更換策略

必換件優先級：

1. 預充繼電器

2. 電解電容

3. 整流橋

不建議盲換：

• 控製板

• CPU模塊

除非確認檢測電路異常

九、預防措施（工程層麵）

電源側：

• 使用穩壓電源

• 避免長距離供電

設備側：

• 定期更換電容（5~7年）

• 檢查接觸器

係統設計：

• 增加母線監測

• 合理配置製動單元

十、總結

A.410 並不是簡單的“電壓低”報警，而是：

伺服係統能量供應鏈異常的綜合表現

從維修角度，其診斷核心在於：

• 判斷是外部問題還是內部問題

• 抓住 DC母線電壓這一關鍵變量

• 優先排查預充電回路

在實際維修中：

80%以上 A.410 故障來自預充電或母線問題

掌握係統結構與電壓變化規律，比單純查代碼更關鍵。
