| 西門子 SINAMICS S120 報 F07453 故障的含義、原因分析與維修處理方案 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 發布時間:2026-04-26 09:05:41 | 瀏覽量：342 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
西門子 SINAMICS S120 報 F07453 故障的含義、原因分析與維修處理方案一、故障概述在西門子 SINAMICS S120 書本型多軸驅動係統中，F07453 是一個與位置反饋處理相關的故障代碼，其含義通常為： LR: Position actual value preprocessing error 該故障並不是典型的主回路短路、整流模塊損壞、母線電壓異常或電機過載類故障，而是偏向於伺服軸位置反饋鏈路異常。換句話說，驅動器在進行位置控製時，需要讀取電機編碼器或外部測量係統反饋的位置實際值，但在對該實際值進行識別、換算、校驗、分配或預處理時發現異常，因此觸發 F07453。
SINAMICS S120 是一種模塊化、高性能、多軸伺服驅動係統，常見組成包括 Smart Line Module、Active Line Module、Motor Module、Control Unit、Sensor Module、DRIVE-CLiQ 通信鏈路以及 BOP20 操作麵板等。由於係統結構比普通單機變頻器複雜，F07453 的排查不能隻停留在“驅動器壞了”這一層麵，而應圍繞編碼器反饋信號從產生、傳輸、接收、識別到被位置環使用的全過程進行係統分析。 F07453 的核心判斷方向是： 位置實際值反饋鏈路存在異常，驅動器無法獲得或無法正確處理位置環所需的有效位置反饋。 二、F07453 的技術含義在伺服控製係統中，位置控製通常由三個核心量組成：
對於 SINAMICS S120 來說，位置實際值並不是編碼器信號進入係統後就能直接使用。驅動器需要先對編碼器信號進行一係列預處理，包括：
這個過程就是所謂的位置實際值預處理。 因此，F07453 的本質含義並不是簡單的“編碼器壞了”，而是： 驅動係統在把編碼器或外部測量係統反饋值轉換為位置環可用實際值的過程中失敗。 這個失敗可能由硬件引起，也可能由參數配置引起，還可能由拓撲、數據集、通訊鏈路、編碼器分配或機械反饋結構異常引起。
|
| 模塊名稱 | 主要作用 |
|---|---|
| Smart Line Module / Active Line Module | 將三相交流電轉換為直流母線電壓 |
| Motor Module | 將直流母線電壓逆變為電機三相輸出 |
| Control Unit | 負責軸控製、通信、參數管理和係統邏輯 |
| Sensor Module | 負責外部編碼器或測量係統信號接入 |
| DRIVE-CLiQ | 西門子驅動係統內部高速通信鏈路 |
| BOP20 | 本地操作和故障顯示麵板 |

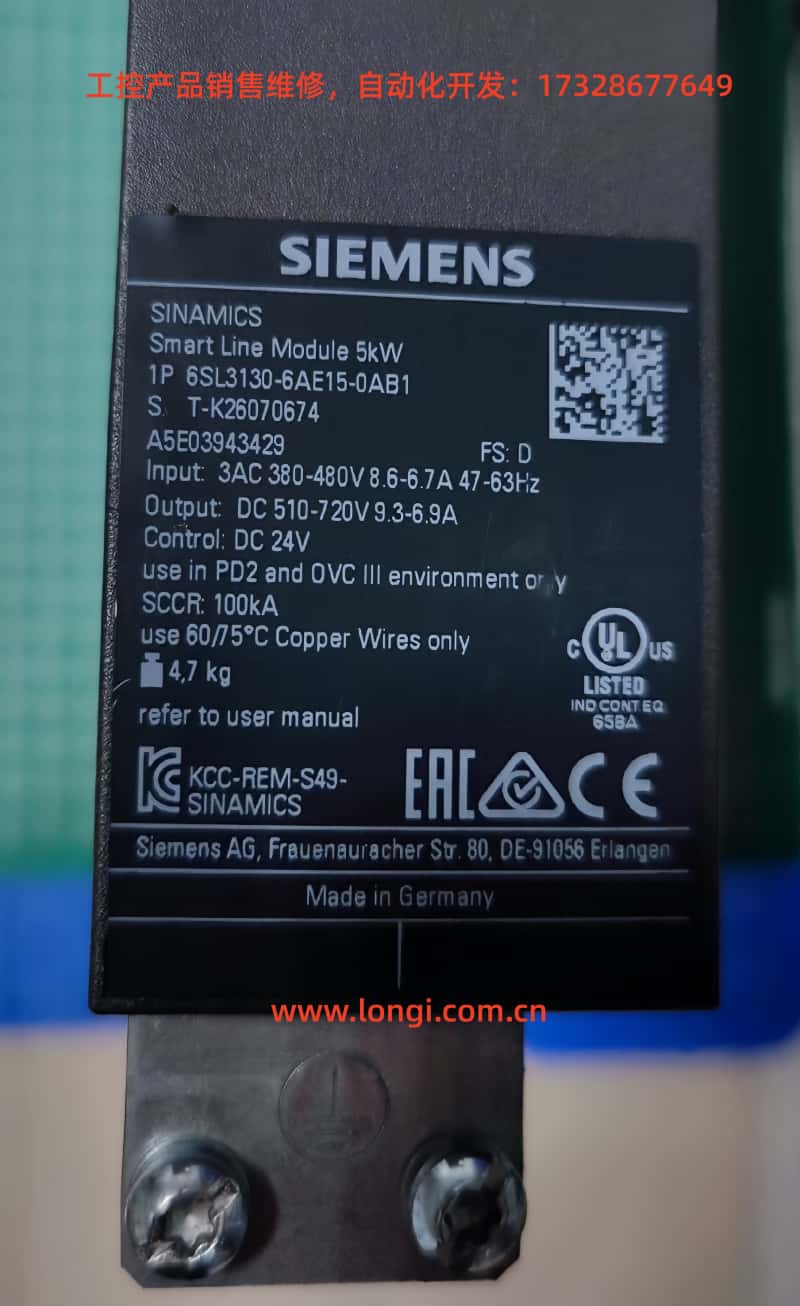

如果是 Smart Line Module 或 Active Line Module 相關問題，故障通常會集中在進線電源、整流、預充電、母線電壓、回饋、溫度、輸入缺相等方向。
如果是 Motor Module 功率輸出問題，故障通常會集中在過流、接地、短路、IGBT、輸出缺相、電機絕緣等方向。
而 F07453 屬於位置反饋實際值處理類故障，重點並不在主功率回路，而在位置控製所依賴的反饋數據是否有效。
因此，在維修 F07453 時，不應第一時間更換 Smart Line Module，也不應直接懷疑主功率模塊損壞。正確的優先排查方向應是：
編碼器；
編碼器線纜；
編碼器插頭；
Sensor Module；
DRIVE-CLiQ 通信鏈路；
編碼器參數；
位置環編碼器分配；
電機數據和編碼器數據集；
Drive Object 軸配置；
機械反饋係統。
隻有在上述反饋鏈路和參數配置均排除後，才需要進一步考慮 Control Unit、Motor Module 接口或更深層硬件問題。
編碼器是位置實際值的源頭。如果編碼器本體發生故障，驅動器就可能無法獲得有效位置反饋，進而報 F07453。
常見編碼器故障包括：
編碼器內部電路損壞；
編碼器電源短路或過載；
光電編碼器碼盤汙染；
磁編碼器磁環異常；
絕對值編碼器多圈數據異常；
EnDat、SSI、DRIVE-CLiQ 編碼器通信異常；
A/B/Z 增量信號幅值不足；
Sin/Cos 模擬信號畸變；
編碼器內部存儲數據損壞；
編碼器受潮、進油、進粉塵；
編碼器插座內部接觸不良。
在實際維修中，如果設備開機後立即報 F07453，或者一使能就報故障，應重點檢查編碼器是否能被係統識別。如果手動轉動電機軸時，軟件監控中的位置實際值不變化、跳變、方向異常或顯示無效，就需要優先懷疑編碼器本體或其信號鏈路。
編碼器線纜是 F07453 中最常見、也最容易被忽視的故障點之一。伺服係統中的編碼器信號屬於弱信號，尤其是 Sin/Cos、TTL、HTL、SSI、EnDat 等反饋信號，對線纜質量、屏蔽、接地和連接可靠性要求較高。
常見線纜問題包括：
編碼器插頭鬆動；
插針彎曲、退針、氧化；
航空插頭進油、進水；
拖鏈長期彎折導致內部斷芯；
屏蔽層斷裂；
屏蔽層接地不良；
編碼器線與電機動力線平行捆紮；
編碼器線靠近接觸器、製動電阻、電機電纜等強幹擾源；
自製線纜接線錯誤；
線纜長度超過係統推薦範圍；
線纜被機械擠壓或拉傷。
如果設備在某個機械位置報 F07453，或者運動過程中隨機報故障，應高度懷疑拖鏈線纜內部斷芯。此類故障具有明顯的偶發性，靜態測量可能正常，但機械運動到特定位置時信號中斷。
處理這類故障時，更換一條確認良好的編碼器線纜，往往比單純測量線纜通斷更有效。因為普通萬用表測通斷無法充分反映高頻信號完整性、屏蔽性能和動態折彎狀態下的接觸可靠性。
不同類型編碼器需要不同的供電電壓，常見有 5V、10V、24V 或 10–30V 寬電壓範圍。編碼器供電異常會導致編碼器無法正常輸出反饋信號，從而引發 F07453。
典型問題包括：
編碼器電源無輸出；
編碼器供電電壓偏低；
編碼器供電紋波過大；
編碼器電源帶載能力不足；
編碼器電源線接觸不良；
編碼器內部短路拉低供電；
0V 參考點異常；
屏蔽層與信號地錯誤短接；
Sensor Module 編碼器電源輸出損壞。
檢查編碼器供電時，應盡量在編碼器接入狀態下測量，而不是隻測空載電壓。空載電壓正常並不代表帶載正常。有些編碼器線纜存在半斷線或氧化接觸，空載測量電壓正常，但一旦編碼器工作，電壓就明顯下降，最終導致位置實際值處理異常。
在 S120 係統中，如果電機或外部測量係統不是直接通過 DRIVE-CLiQ 電機接入，常常會通過 SMC、SME 等 Sensor Module 接入編碼器信號。Sensor Module 本身如果出現故障，也可能導致 F07453。
可能原因包括：
SMC20、SMC30 等模塊損壞；
模塊供電異常；
模塊與 Control Unit 通信異常；
模塊接口接觸不良；
編碼器類型與 Sensor Module 不匹配；
DRIVE-CLiQ 拓撲改變；
模塊更換後未重新識別；
項目中配置的模塊與實際模塊型號不一致；
編碼器數據集綁定錯誤。
如果現場有多個相同 Sensor Module，可以通過交叉替換判斷故障是否跟隨模塊移動。如果故障跟隨 Sensor Module 移動，說明模塊或模塊接口存在較大嫌疑。
DRIVE-CLiQ 是 SINAMICS S120 係統內部的重要通信鏈路，用於連接 Control Unit、電機模塊、傳感器模塊和帶 DRIVE-CLiQ 接口的電機。F07453 雖然不是純通信故障，但 DRIVE-CLiQ 鏈路異常會導致編碼器數據無法被正確識別或使用。
常見問題包括：
DRIVE-CLiQ 線纜鬆動；
DRIVE-CLiQ 線纜損壞；
拓撲順序改變；
更換模塊後拓撲不一致；
DRIVE-CLiQ 接口汙染或氧化；
使用了不合適的網線替代專用線纜；
項目中的拓撲結構與實際接線不一致；
控製單元無法正確識別某個節點。
S120 係統對拓撲關係比較敏感。特別是在維修更換模塊、拆裝電櫃、重新插拔線纜之後，如果 DRIVE-CLiQ 連接順序發生變化，而項目參數沒有相應更新，就可能引發編碼器或軸對象相關故障。
F07453 與位置環編碼器分配密切相關。在 S120 係統中，一個軸可能存在多種位置反饋來源，例如：
電機編碼器；
第二編碼器；
負載側編碼器；
光柵尺；
外部旋轉編碼器；
直接測量係統；
虛擬編碼器；
上位控製係統提供的位置實際值。
位置環必須明確使用哪一路反饋信號。如果位置環分配到錯誤編碼器，或者分配到一個不存在、未配置、未激活、無效的數據源，就可能報 F07453。
例如：
實際隻有電機編碼器，但參數分配到了第二編碼器；
實際使用負載側光柵尺，但項目中仍指向電機編碼器；
更換電機後編碼器數據集未正確建立；
Drive Data Set 切換後引用了錯誤 Encoder Data Set；
複製參數時編碼器編號錯亂；
重新下載項目後位置環反饋源丟失。
這種情況下，硬件可能完全正常，但由於參數分配錯誤，位置環無法獲得有效實際值，最終觸發故障。
S120 是參數化程度很高的伺服係統。電機數據、編碼器數據、功率模塊數據、機械傳動比、控製方式、拓撲結構之間必須相互匹配。如果其中任何一個環節不一致，就可能導致位置實際值處理失敗。
常見不匹配情況包括：
更換過不同型號電機；
更換過不同類型編碼器；
使用替代電機但未重新配置；
電機銘牌數據與項目數據不一致；
編碼器脈衝數設置錯誤；
絕對值編碼器位數設置錯誤；
Sin/Cos 編碼器細分參數錯誤；
電機極對數設置錯誤；
機械傳動比設置錯誤；
編碼器方向設置錯誤；
電機數據集和編碼器數據集不對應；
Drive Object 參數來自其他設備。
這類問題在維修行業中非常常見，特別是二手機、備件機、拆機模塊或複製 CF 卡參數時。看似型號相近的電機或模塊，內部編碼器類型可能完全不同。如果參數沒有按實際硬件重新配置，就可能出現 F07453。
雖然 F07453 的主要方向是反饋鏈路和參數配置，但機械問題也可能間接導致位置實際值異常。尤其是外部負載側編碼器、光柵尺或機械傳動係統參與位置閉環時，應檢查機械結構。
可能問題包括：
編碼器聯軸器鬆動；
編碼器軸斷裂；
皮帶打滑；
齒輪箱嚴重間隙；
光柵尺讀數頭汙染；
光柵尺安裝鬆動；
負載編碼器方向與電機編碼器方向相反；
機械軸卡滯；
參考點開關異常；
機械零點丟失；
外部測量係統安裝位置偏移。
如果係統使用雙編碼器結構，即電機編碼器用於速度環，負載側編碼器用於位置環，那麽外部編碼器異常也可能觸發 F07453。此時隻檢查電機編碼器是不夠的，必須確認位置環實際使用的是哪一個反饋源。

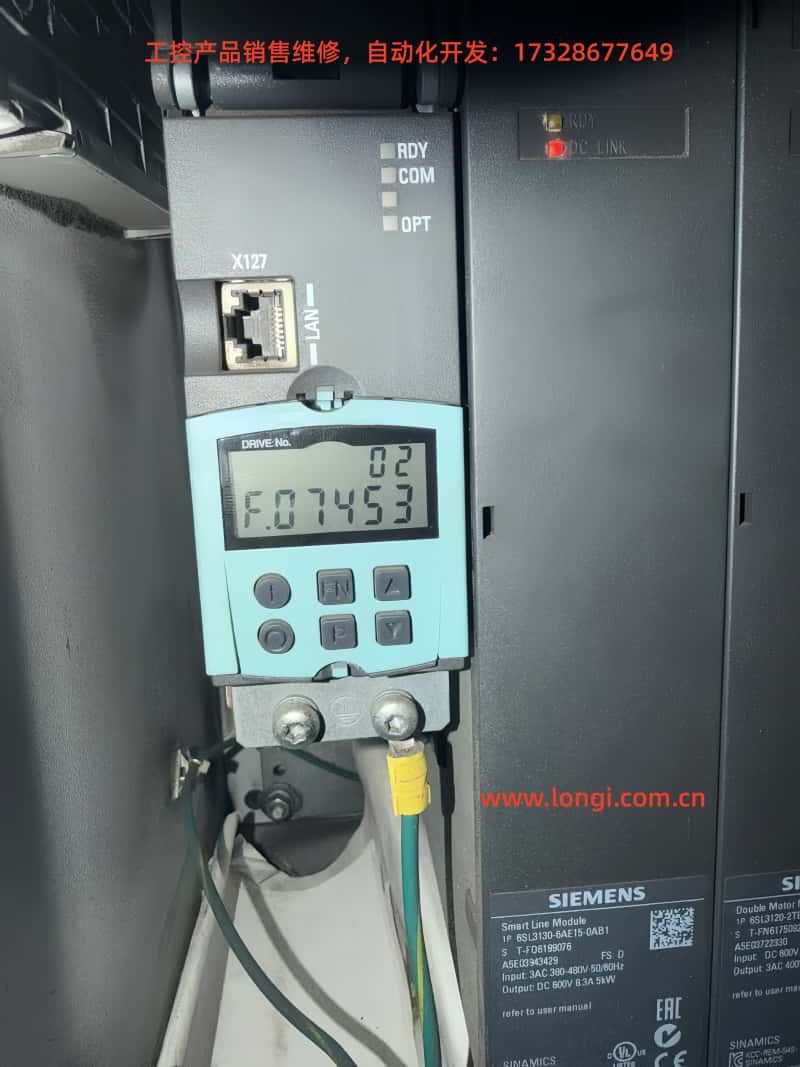

S120 是多軸係統，一個控製單元下可能管理多個驅動對象。BOP20 上顯示 F07453，並不一定能直接說明是哪一個物理軸故障。首先要確認具體報故障的 Drive Object。
需要確認的信息包括：
Drive No.；
Drive Object 名稱；
對應 Motor Module 通道；
對應電機；
對應編碼器；
對應 Sensor Module；
是否為位置控製軸；
是否使用 EPOS；
是否存在第二編碼器或外部測量係統。
如果不確認具體軸，就可能誤查其他正常軸，導致判斷方向錯誤。
通過 BOP20、STARTER 或 Startdrive 讀取故障記錄非常重要。需要重點查看：
當前故障代碼；
故障發生時間；
故障值；
故障對應 Drive Object；
是否伴隨其他報警或故障；
故障是在上電、使能、運行、回零還是定位時發生；
故障是否可以複位；
複位後是否立即再次出現。
如果 F07453 同時伴隨編碼器通信、DRIVE-CLiQ、編碼器供電、編碼器數據集等故障，排查方向應優先根據伴隨故障進行縮小。
這是現場最實用、最直接的檢查步驟。
建議按以下順序檢查：
斷電後重新插拔編碼器接頭；
檢查插頭鎖緊機構；
檢查插針是否彎曲、退針或氧化；
檢查電纜外皮是否破損；
檢查拖鏈內電纜是否長期折彎；
檢查電纜是否被機械壓傷；
檢查屏蔽層是否可靠連接；
檢查編碼器線是否遠離電機動力線；
檢查櫃內接地銅排是否可靠；
更換一條確認良好的編碼器線纜試機。
編碼器線纜問題不能隻依賴靜態通斷測量。對於高頻反饋信號，線纜阻抗、屏蔽、幹擾、動態折彎狀態都可能影響信號質量。最有效的方法通常是替換驗證。
如果編碼器不是 DRIVE-CLiQ 智能編碼器，而是傳統增量、Sin/Cos、SSI、EnDat 等類型，應檢查編碼器供電和信號。
供電檢查重點：
供電電壓是否正確；
帶載後電壓是否下降；
電壓紋波是否過大；
0V 是否可靠；
供電線是否接觸不良；
是否存在對地短路或漏電；
Sensor Module 編碼器電源輸出是否正常。
信號檢查重點：
A/B 相是否存在；
Z 相或零脈衝是否存在；
Sin/Cos 幅值是否正常；
SSI / EnDat 通信是否穩定；
信號是否隨電機轉動連續變化；
是否有毛刺、丟脈衝、幅值塌陷；
信號屏蔽是否有效。
如果有示波器，可以在安全條件下觀察編碼器信號質量。但在伺服係統中測量編碼器信號要注意接地方式，避免示波器地線引入短路或幹擾。
通過 STARTER 或 Startdrive 在線監控是判斷 F07453 的關鍵方法。可以在安全條件下手動緩慢轉動電機軸，觀察位置實際值是否正常變化。
正常現象應為：
位置值連續變化；
方向與機械運動一致；
不出現突跳；
不出現無效值；
不出現間歇性丟失；
編碼器狀態正常；
拓撲狀態正常。
異常現象包括：
位置值不變化；
位置值隨機跳動；
位置值方向相反；
位置值突然清零；
位置值顯示無效；
軟件無法識別編碼器；
編碼器狀態時好時壞；
手動轉動時立即報故障。
這些現象可以幫助快速判斷是編碼器本體、線纜、模塊還是參數配置問題。
如果編碼器本身在線，但仍報 F07453，就要重點核對位置環使用的反饋源是否正確。
重點檢查內容包括：
位置控製是否啟用；
位置環實際值源是否正確；
p2502 是否指向正確編碼器；
是否存在第二編碼器；
是否使用外部測量係統；
Encoder Data Set 是否有效；
Drive Data Set 切換後是否引用了錯誤編碼器；
複製參數後編碼器編號是否發生變化；
拓撲變化後參數是否同步更新。
如果位置環分配到了錯誤的編碼器，係統就會出現“編碼器本身似乎正常，但位置控製仍無法使用實際值”的現象。
如果係統曾經更換過電機、編碼器、Motor Module、Control Unit、CF 卡或重新下載過項目，必須認真核對數據集。
檢查內容包括：
| 檢查項目 | 可能造成的問題 |
|---|---|
| 電機型號 | 與實際電機不一致會導致控製模型錯誤 |
| 編碼器類型 | 類型不匹配會導致反饋無法處理 |
| 編碼器分辨率 | 設置錯誤會導致位置值換算錯誤 |
| 編碼器方向 | 方向錯誤會導致位置閉環異常 |
| 機械傳動比 | 換算比例錯誤會導致位置實際值異常 |
| 電機極對數 | 電角度計算錯誤 |
| Encoder Data Set | 數據集無效或引用錯誤 |
| Drive Data Set | 切換數據集後反饋源錯誤 |
| 拓撲配置 | 實際硬件與項目不一致 |
對於 S120 係統來說，“模塊能上電”並不代表“參數能匹配”。尤其是維修替換後的係統，必須確認項目參數和實際硬件完全對應。
當現場有相同設備或相鄰軸時，交叉測試是最有效的維修判斷方法。
推薦交叉順序：
交換編碼器線纜；
交換 DRIVE-CLiQ 線纜；
交換 Sensor Module；
交換電機編碼器或整台電機；
交換 Motor Module 通道；
最後才考慮 Control Unit 或 CF 卡。
判斷方法如下：
| 交叉對象 | 故障跟隨對象移動 | 判斷方向 |
|---|---|---|
| 編碼器線纜 | 是 | 線纜問題 |
| 電機/編碼器 | 是 | 編碼器或電機問題 |
| Sensor Module | 是 | Sensor Module 問題 |
| Motor Module 通道 | 是 | Motor Module 接口或通道問題 |
| 參數/CF 卡 | 是 | 參數或項目問題 |
| 固定在同一機械軸 | 是 | 機械側或現場線纜問題 |
交叉測試前必須備份參數，尤其是多軸 S120 係統。不要隨意把不同設備的 CF 卡、控製單元或參數互換，否則可能造成拓撲錯亂、安全參數丟失或機械軸無法恢複。
這種情況優先懷疑硬件鏈路：
編碼器線纜損壞；
編碼器插頭鬆動；
編碼器本體故障；
Sensor Module 故障；
DRIVE-CLiQ 線纜接觸不良；
屏蔽接地異常；
現場幹擾變強。
處理建議：
檢查編碼器插頭和線纜；
檢查編碼器供電；
更換編碼器線纜；
檢查 Sensor Module；
查看位置實際值是否正常；
必要時更換編碼器或電機。
如果沒有做過參數修改，參數突然錯誤的概率相對較低，應優先查硬件和連接。
這種情況優先懷疑拓撲和參數：
DRIVE-CLiQ 拓撲改變；
新模塊型號與原模塊不完全一致；
Motor Module 通道分配改變；
Sensor Module 地址或連接順序改變；
項目沒有重新識別拓撲；
編碼器數據集引用錯誤；
位置環編碼器分配錯誤。
處理建議：
檢查實際模塊型號；
檢查 DRIVE-CLiQ 連接順序；
在線識別拓撲；
核對 Drive Object 對應關係；
核對 p2502；
下載正確項目；
檢查所有軸的編碼器狀態。
這種情況常見於電機編碼器型號不一致或參數未更新。
處理建議：
核對新舊電機完整型號；
核對編碼器類型；
核對編碼器分辨率；
檢查編碼器插頭定義；
重新配置電機數據；
重新識別 DRIVE-CLiQ 電機；
檢查位置實際值；
重新進行必要的編碼器校準或參考點設置。
不能隻看電機功率、轉速、外形相同就認為可以直接替換。伺服電機的編碼器類型和數據對驅動係統非常關鍵。
這種情況通常與溫度、接觸、潮濕或元件老化有關。
可能原因包括：
編碼器內部冷態異常；
Sensor Module 冷焊；
插頭氧化；
編碼器供電電容老化；
櫃內潮濕；
線纜接觸不良；
上電瞬間幹擾較大。
處理建議：
冷機狀態立即讀取故障；
冷機狀態測量編碼器供電；
冷機狀態觀察編碼器是否在線；
使用熱風或冷噴定位敏感部位；
檢查櫃內濕氣和油汙；
更換編碼器線纜；
檢查 Sensor Module。
這種故障不能因為“熱機後能複位”就忽略，因為它往往會逐漸惡化。
運行中隨機報 F07453 通常與信號質量和機械運動有關。
重點檢查：
拖鏈線纜；
編碼器插頭振動；
屏蔽層連接；
電機動力線幹擾；
櫃內接地；
Sensor Module 接觸；
編碼器信號幅值；
機械軸某位置是否拉扯線纜。
處理建議：
在不同機械位置晃動線纜觀察故障；
檢查拖鏈內電纜；
更換編碼器線纜；
優化動力線與編碼器線走線；
檢查屏蔽和接地；
記錄故障發生時軸位置；
檢查位置實際值是否跳變。
F07453 的重點是位置實際值，不是直流母線或整流供電。Smart Line Module 故障通常不會直接表現為位置實際值預處理錯誤。
Motor Module 功率部分損壞通常引起過流、短路、接地、輸出缺相等故障。F07453 更偏向反饋鏈路。當然，如果 Motor Module 上的編碼器接口或內部通信異常，也可能相關，但這不是第一優先方向。
伺服係統中，編碼器線和動力線同樣重要。很多 F07453 是由反饋線纜、插頭、屏蔽、拖鏈斷芯引起的。
有些編碼器雖然能被識別，但位置數據不穩定、方向錯誤、分辨率不匹配，也可能觸發 F07453。必須觀察實際值是否連續、合理、穩定。
相鄰軸看似相同，但機械方向、編碼器分配、傳動比、零點、限位、安全參數可能不同。盲目複製參數可能造成更複雜故障。
S120 多軸係統參數複雜，恢複出廠後可能丟失電機數據、編碼器數據、拓撲、定位參數和安全設置。沒有完整項目備份時，不建議輕易初始化。
處理 F07453 可按以下邏輯執行：
確認係統為 S120 多軸結構；
確認具體報故障的 Drive Object；
讀取故障記錄和故障值；
檢查是否有伴隨編碼器或 DRIVE-CLiQ 故障；
檢查編碼器插頭和線纜；
檢查編碼器供電；
在線查看位置實際值；
核對 p2502 位置環編碼器分配；
核對電機和編碼器數據集；
檢查 DRIVE-CLiQ 拓撲；
檢查 Sensor Module；
進行相鄰軸交叉測試；
必要時更換編碼器、電機或 Sensor Module；
最後再考慮 Motor Module、Control Unit 或項目數據損壞。
這個流程的核心原則是：
先查反饋，後查功率；先查線纜，後換模塊；先確認軸號，後判斷故障；先備份參數，後做更改。
當 S120 係統通過 BOP20 顯示 F07453 時，首先應把問題歸入“位置反饋處理異常”類別，而不是籠統歸入“驅動器損壞”。維修人員應沿著位置反饋鏈路逐步追蹤：
編碼器產生位置數據 → 編碼器線纜傳輸 → Sensor Module 或 DRIVE-CLiQ 接收 → Control Unit 識別編碼器 → 參數係統分配編碼器 → 位置環讀取實際值。
這條鏈路中的任何一個環節異常，都可能觸發 F07453。
如果故障發生在更換電機、模塊、控製單元、CF 卡或下載參數之後，參數和拓撲應作為重點；如果設備長期運行後突然出現故障，則編碼器、線纜和接插件應作為重點；如果故障隨機出現，則屏蔽、接地、拖鏈和信號質量應作為重點；如果隻在回零、定位或使能時出現，則位置環反饋分配、外部測量係統和機械參考係統應作為重點。
正確的維修思維不是單點判斷，而是係統鏈路判斷。
西門子 SINAMICS S120 報 F07453，其核心含義是位置實際值預處理錯誤。該故障說明驅動器在處理位置控製所需的實際反饋值時發現異常，通常與編碼器、編碼器線纜、Sensor Module、DRIVE-CLiQ、位置環編碼器分配、電機編碼器參數或外部測量係統有關。
F07453 不應首先判斷為 Smart Line Module 損壞，也不應直接認定為主功率模塊故障。維修時應優先圍繞位置反饋鏈路進行排查，重點確認：
哪一個 Drive Object 報故障；
編碼器是否正常；
編碼器線纜是否可靠；
編碼器供電是否穩定；
Sensor Module 是否正常；
DRIVE-CLiQ 拓撲是否一致；
p2502 位置環編碼器分配是否正確；
電機和編碼器數據集是否匹配；
外部測量係統是否有效；
位置實際值是否連續穩定。
對於實際維修而言，最有效的方法是先在線診斷，再檢查線纜和編碼器，隨後核對參數和拓撲，最後通過交叉測試確定故障部件。這樣既能避免誤換昂貴模塊，也能快速定位真實故障點。
F07453 的維修重點可以概括為一句話：
驅動器不是沒有電，也不是一定功率壞，而是位置環沒有獲得可信的實際位置反饋。
隻要圍繞“實際位置值從哪裏來、經過哪裏、分配給誰、是否有效”這條邏輯逐步排查，大多數 F07453 故障都可以被準確定位並解決。
