Siemens SIMODRIVE 611 伺服驅動係統設備總線 X351 供電原理、A1106 參數顯示診斷與單模塊獨立測試技術詳解

Siemens SIMODRIVE 611 係列是上世紀末至本世紀初工業自動化領域廣泛應用的經典伺服驅動係統，主要用於機床、數控設備和精密運動控製場合。該係統采用模塊化設計，由進給模塊（Infeed/NE 模塊，如 6SN1145 係列）、功率模塊（Power Module，如 6SN1124-1AB00-0BA2）和控製模塊（Control Module，如 6SN1118-0NH61-0AA1 或 0NH01-0AA1）組成。通過設備總線（Equipment Bus）實現模塊間的高速互聯與電源共享，確保係統穩定運行。本文基於官方《SIMODRIVE 611U 功能說明》（08/2002 版）和《安裝調試手冊》，結合實際現場接線與故障現象，係統性剖析設備總線 X351 的 24V 電子電源供電機製、參數顯示 A1106 的本質、紅燈常亮伴隨 A1106 的典型故障成因，以及單模塊獨立測試的工程實踐方法。

一、SIMODRIVE 611 係統硬件架構與電源分布

SIMODRIVE 611 采用總線式模塊化結構。最左側為進給模塊（NE 模塊），負責將三相交流電整流為直流母線（DC Link，P600/M600），同時生成控製電子電源（+24V、±15V、+5V 等）。後續功率模塊（單軸或雙軸）通過 DC 鏈路銅排並聯直流母線，通過設備總線 X351 接收電子電源和使能信號。控製模塊直接插接在功率模塊背麵，通過內部多針連接器（部分文獻標注為 X351 內部接口）實現 IGBT 驅動、電流/電壓反饋和溫度監控。

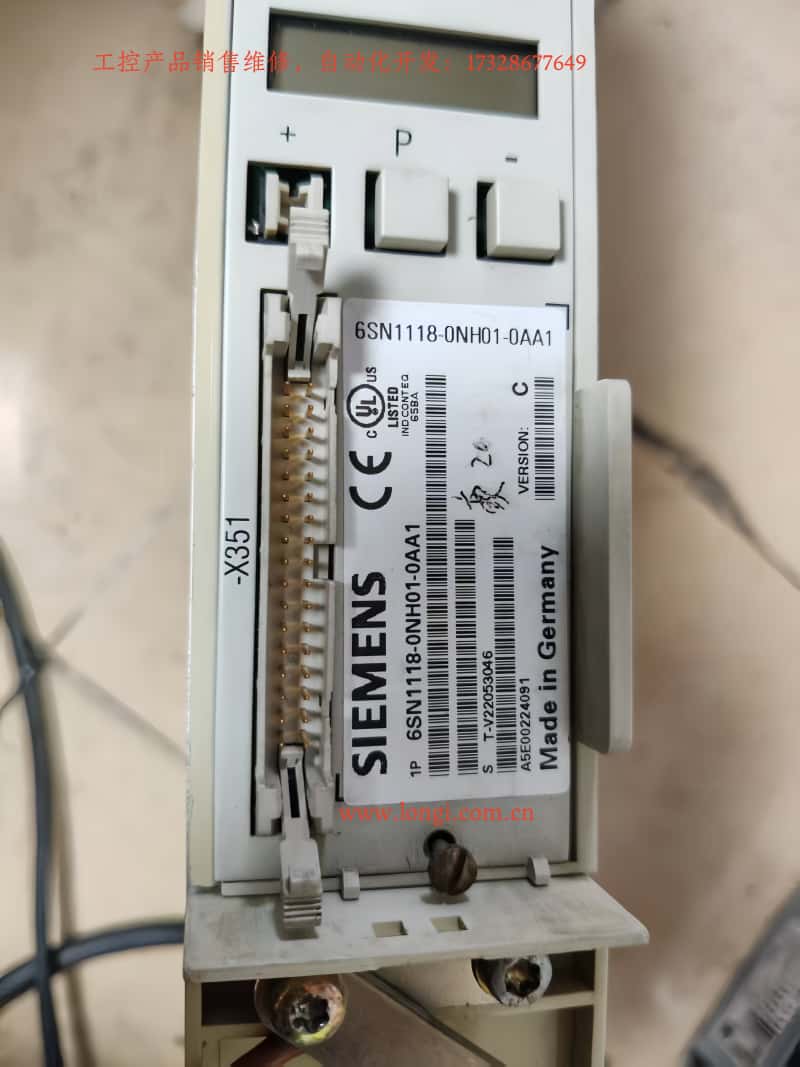

設備總線 X351 是整個係統供電與通訊的核心橋梁。官方手冊明確定義：X351 為34 針扁平帶狀電纜（ribbon cable），功能為“驅動變頻器總線（IO）”，電壓“變化（various）”、信號“變化（various）”。它不僅傳輸數字 I/O、使能信號（脈衝使能 663、外部使能 9 等）、PROFIBUS-DP 數據，還承擔控製模塊全部電子電源的傳輸任務。進給模塊通過 X351 向每個功率模塊的控製板（6SN1118 係列）提供穩定的 +24V（允許範圍 20.4~28.8V，典型 2A 以上負載能力），同時提供參考地（M）和其他輔助電壓。沒有 X351 連接，控製模塊完全無電，顯示屏黑屏、任何 LED（包括 FAULT 紅燈）均不響應。

功率模塊 6SN1124-1AB00-0BA2（LT-MODUL EXT. 2x25A）為雙軸 25A 規格，其內部 IGBT 模塊通過 DC 鏈路供電，輸出 U2/V2/W2 至電機。控製模塊 6SN1118-0NH61-0AA1（或 0NH01-0AA1）負責矢量控製、位置環、速度環和電流環閉環運算。兩者通過背麵扁平電纜和多針插座實現緊耦合，但電子電源必須依賴左側進給模塊經 X351 注入。這是 SIMODRIVE 611 與現代 SINAMICS S120 等係統最大的架構差異之一——前者強調“集中供電、分布式控製”，後者則更多采用獨立電源模塊。

二、控製麵板顯示邏輯：A1106 / B1106 的本質與參數 P1106

SIMODRIVE 611 控製模塊前麵板采用 7 段數碼管 + +/P/- 按鍵組合。顯示內容嚴格遵循官方定義的操作狀態表（功能說明 3.2 節）：

• 首次上電（首次啟動前）：自動進入參數化方式，顯示 “A1106” 或 “B1106”（雙軸模塊分別對應軸 A/B）。其中 A/B 表示軸號，1106 對應參數 P1106（功率模塊代碼號）。這是係統自動讀取功率模塊硬件識別信號後的正常顯示，並非故障或報警。

• 參數化方式：按 P 鍵進入後，可通過 +/- 切換參數號。此時顯示 “A1106” 即直接查看/修改 P1106 值。

• 正常運行：硬件配置完成、無故障後，顯示 “___run”（或帶小數點的運行狀態）。此時 FAULT LED 熄滅，驅動器可接收使能（終端 63/64/65）。

參數 P1106 是核心配置參數（A.1 參數明細表）。其範圍 0~65535，無符號 16 位，僅在 POWER-ON（PO）有效。係統支持自動識別：開機時控製模塊通過 X351 讀取功率模塊硬件編碼，自動寫入 P1106。對於 6SN1124-1AB00-0BA2，正確代碼對應表 A-1 中的特定值（雙軸 25A 規格通常為特定編碼）。若 P1106 與實際檢測值（內部 P1110）不符，將觸發故障 039（功率模塊識別錯誤），補充信息 0x30xxxx 表示識別代碼與設定值差異。

首次啟動流程（4.5 節初始化參數）嚴格要求：

1. P0651=4 解除寫保護。

2. P0659=0 建立初始化狀態。

3. 僅允許修改 P1106、P1102（電機代碼）、P1006（編碼器代碼）、P0700（操作方式）、P0918（PROFIBUS 地址）。

4. P0652=1 寫入 FEPROM。

5. 執行 POWER-ON RESET（前麵板凹孔或斷電重啟）。

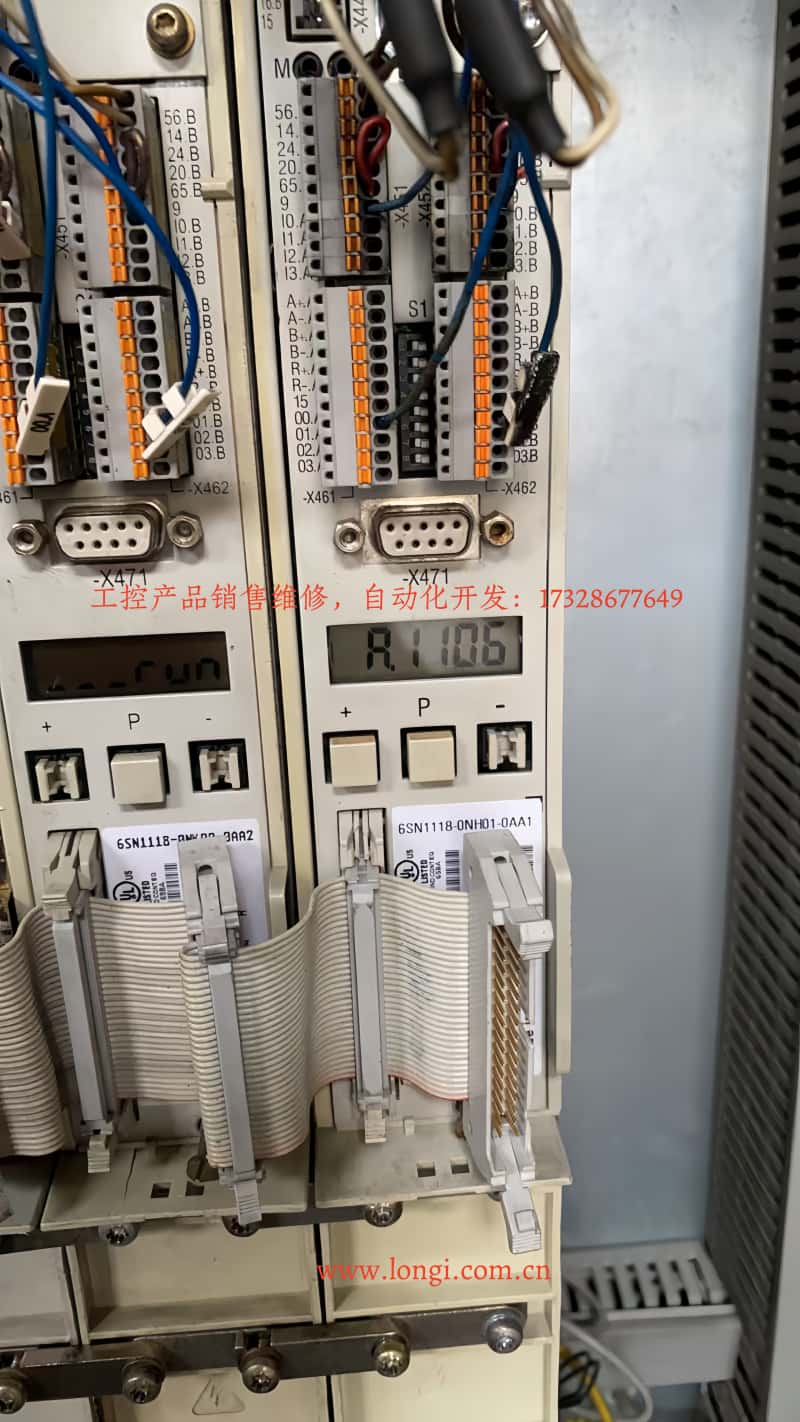

此流程確保 P1106 正確後，係統進入運行態。現場照片中右模塊顯示 “A1106”、左模塊顯示 “___run”，正是典型雙軸配置下參數查看模式與運行模式的並存狀態。

三、典型故障現象分析：FAULT LED 常亮 + 穩定顯示 A1106

用戶常見現象“紅燈常亮 + 顯示屏穩定 A1106（無閃爍）”並非真正報警（Axxx 閃爍才代表 Alarm）。官方故障表（7.3 節）明確：FAULT LED 常亮表示“驅動器未就緒（初始化或故障）”，而閃爍 Fxxx/Axxx 才對應具體故障碼。

成因分析：

• 參數配置丟失：FEPROM 未保存或上次斷電前未執行 P0652=1。控製模塊“忘記”功率模塊代碼，卡在初始化參數查看界麵。

• 硬件識別問題：控製模塊與功率模塊插接不牢、X351 扁平電纜接觸不良，導致 P1106 無法自動識別（故障 039 補充信息 0x200000）。

• 電源不穩定：進給模塊電子電源波動，或 X351 電纜老化導致 +24V 紋波過大。

• 非故障誤判：A1106 本身是正常顯示，用戶誤以為是 Alarm（A=Alarm 的常見誤解）。真正故障時顯示會閃爍，且伴隨 STOP I~VII 響應。

排除步驟（基於手冊 7.2 顯示與診斷）：

1. 按 P 鍵退出參數模式，觀察是否進入 ___run。

2. 執行 POWER-ON RESET（筆尖按前麵板小孔）。

3. 同時按 +/- 鍵切換軸，確認 A1106/B1106 均正確。

4. 進入初始化（P0659=0），手動核對 P1106 與功率模塊標簽匹配（6SN1124-1AB00-0BA2 對應表 A-1 編碼）。

5. P0652=1 保存 FEPROM，再次 POWER-ON RESET。

6. 檢查 FAULT LED 是否熄滅、使能信號（63/64/65）是否撤除。

若仍紅燈，檢查 P1106 與內部檢測值一致性（故障 039）。雙軸模塊需確保兩軸參數一致（P1106 不能交叉）。

四、單模塊獨立測試的工程挑戰與安全實踐

實際維修中，用戶常需將功率模塊 + 控製模塊單獨拆下測試。此時最大難題是X351 設備總線缺失導致控製電子電源無法供給。手冊明確：控製板全部低壓電源（+24V 為主）必須經 X351 從進給模塊注入。單獨模塊無 X351 電纜，顯示屏永久黑屏，FAULT LED 無響應。

X351 34 針 pinout 官方從未公開（手冊僅標注“電壓：變化；信號：變化”），Siemens 內部服務手冊也嚴格限製發布。這是為防止誤接燒毀控製板（混有 +24V、±15V、5V、使能、狀態反饋等多路信號）。網上搜索無可靠 pinout，任何 DIY 注電均存在高風險。

推薦安全測試方案（優先級由高到低）：

1. 完整係統測試（最優）：配兼容進給模塊（6SN1145-1AA01-0AA0 或 1BA01-0AA0，25A 匹配）。用原廠 34 針扁平電纜連接 X351，DC 鏈路銅排連接 P600/M600。進給模塊通電後，控製模塊立即獲得 +24V，顯示 A1106 並可正常參數化。測試 FAULT LED、按鍵、使能、電機輸出。

2. 維修台測試：專業 SIMODRIVE 測試架直接模擬 X351 供電。維修站通常配備標準夾具，避免 pinout 風險。

3. 最低限度功率部分測試：僅測試 IGBT 模塊。低壓 DC（50~100V，限流 5A）接 P600/M600，U2/V2/W2 接小負載電阻，用萬用表/示波器驗證輸出波形。此法無法驗證控製邏輯、參數、顯示。

4. 絕對禁止：直接在 X351 任意針腳注 24V（無 pinout 無法定位）、或將現場電機線/24V 誤接底部 X351 內部多針（那是功率驅動信號接口）。

現場照片顯示：左模塊已正常 ___run，右模塊 A1106，扁平電纜正確插入 X351，證明係統電源正常。獨立測試隻需補齊進給模塊即可複現此狀態。

五、參數配置、FEPROM 管理與高級診斷

完整調試還需掌握關鍵參數（A.1 明細表）：

• P1106：功率模塊代碼（自動或手動）。

• P1102：電機代碼（1FT6/1FK7/1PH7 等匹配）。

• P1100：脈衝頻率（影響電流限值 P1108/P1109）。

• P0652：FEPROM 寫入（必須 1 後生效）。

• P1080：計算控製器數據（匹配電機模型）。

FEPROM 寫入失敗或斷電丟失是 A1106 紅燈的根源。初始化流程中 P0659=0 → 修改參數 → P0652=1 → POWER-ON RESET 是標準閉環。

高級診斷可通過 SimoCom U 工具（RS232/X471 接口）或 PROFIBUS-DP（X423）聯機。PROFIBUS 主站可讀取 PKW 參數，確認 P1106 一致性。故障 039/040 直接指向模塊識別問題。

六、與現代係統的對比及維護建議

SIMODRIVE 611 雖已停產，但仍大量服役於老設備。相比 SINAMICS S120，其設備總線架構更依賴集中式進給模塊，單模塊獨立性較差。S120 采用 Booksize/Blocksize 獨立電源，診斷更智能化（PROFINET、Safety Integrated）。

維護建議：

• 定期檢查 X351 扁平電纜接觸（氧化、鬆動是常見隱患）。

• 備份 FEPROM 參數（SimoCom U 導出）。

• 功率模塊散熱、DC 鏈路電容老化監測。

• 遷移路徑：逐步更換為 SINAMICS S120 + 1FK7/1PH7 電機，保留部分兼容控製。

• 安全規範：操作前撤除所有使能（63/64/65），使用 UL 認證電源，遵守 EN 61800-5-1 絕緣要求。

七、實際案例總結

某機床現場：右模塊 A1106 + FAULT 紅燈常亮，左模塊 ___run。經確認 X351 電纜完好、進給模塊供電正常，問題根源為參數未保存。執行 P0659=0 → 核對 P1106 → P0652=1 → POWER-ON RESET 後，紅燈熄滅，進入 run 態。獨立拆下測試時因無 X351 供電黑屏，補齊進給模塊後複現正常顯示。

SIMODRIVE 611 的 X351 供電機製、A1106 顯示邏輯與初始化流程，是係統穩定運行的核心。掌握這些原理，可快速定位 90% 以上顯示/參數類故障。實際工程中，優先采用完整係統測試，避免任何未經授權的 X351 pin 注電操作。未來設備升級時，建議同步規劃參數備份與兼容性驗證，確保舊係統向新平台的平滑過渡。
