KEB COMBIVERT F5 電梯專用驅動器解鎖開環 V/f 控製模式的完整技術解析與實戰指南

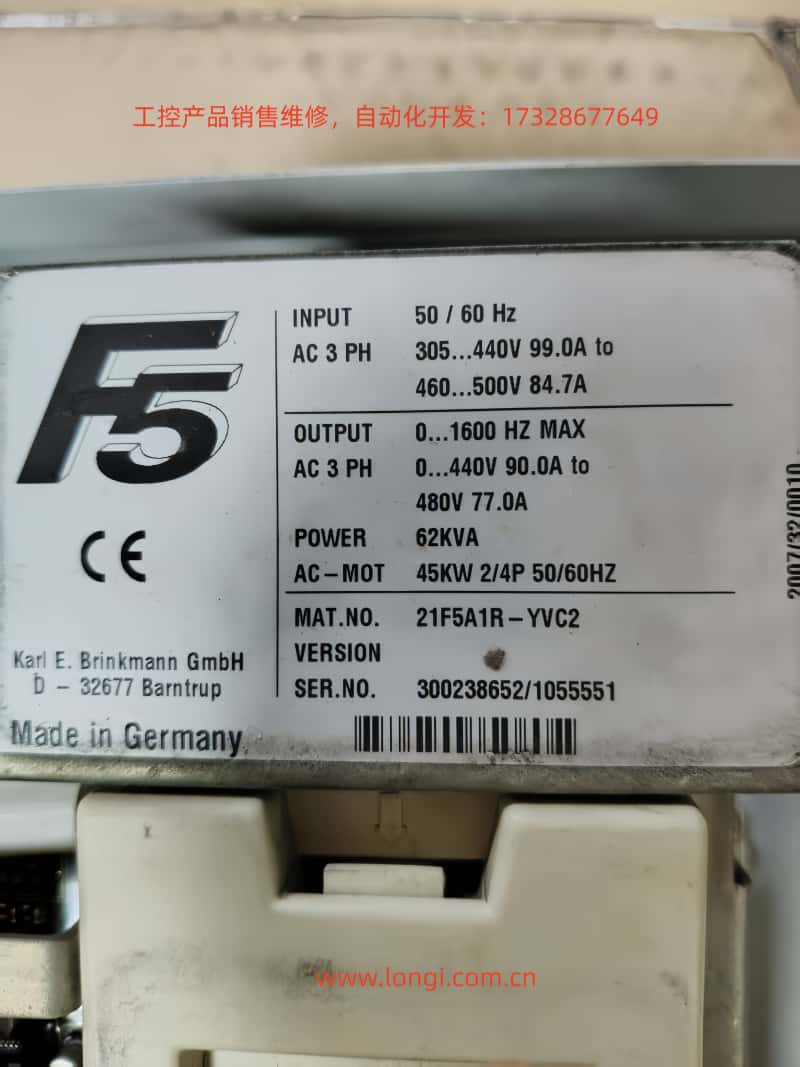

KEB COMBIVERT F5 係列是工業自動化領域廣泛應用的變頻驅動器，尤其在電梯行業中，F5-S（Servo Elevator Drive）版本因其高精度位置控製、刹車聯動和平層功能而成為主流選擇。然而，正是由於電梯應用的安全性要求極高，廠家在固件層麵對控製模式進行了嚴格鎖定：速度控製配置參數 cS00（麵板對應 CP.10）僅允許 4（速度閉環）、5（轉矩閉環）、6（速度/轉矩切換）三種模式，開環 V/f（0）或無傳感器矢量（1~3）被直接屏蔽。一旦試圖修改，即報“Invalid data”。本文基於實際型號 21F5A1R-YVC2（序列號 300238652/1055551）的調試過程，係統拆解該鎖定的成因、破解路徑及後續完整適配方案，涵蓋麵板操作、COMBIVIS 軟件深度幹預、參數映射關係、固件行為差異及風險控製，旨在為維修工程師和自動化技術人員提供可直接複用的實戰參考。

一、KEB F5 係列參數架構與電梯版固件特性

F5 係列驅動器采用分層參數體係：麵板顯示的 CP（Customer Parameter）組是 OEM 廠家預定義的簡化菜單，旨在降低誤操作風險；COMBIVIS 軟件則暴露完整應用參數（cS、Ud、LF 等組）。其中，Ud.02（Control Type，控製類型） 是核心係統參數，地址 0802h，決定整個驅動器的運行模式和速度基準。

根據 F5-A/E/H 應用手冊（V4.0 及以上），Ud.02 取值直接映射速度範圍和控製器類型：

• 4：F5-M / 4000 rpm（異步電機通用多功能模式，支持完整 0~7 控製模式）

• 5：F5-M / 8000 rpm

• 6：F5-M / 16000 rpm

• 7：F5-M / 500 rpm

• 8：F5-S / 4000 rpm（電梯伺服專用模式，僅限閉環速度/轉矩控製）

• 9~11：對應更高轉速的 F5-S 變體

電梯版固件（V1.72 / V3.33）在 Ud.02=8 時，會在固件底層硬編碼禁用開環路徑：cS00 取值範圍被限製為 4~6，同時 cS01（act. source，實際速度來源）僅允許 channel 1/2（編碼器通道），calculated (vvc) 傳感器less 選項雖可見但修改即 Invalid。這不是麵板密碼問題，而是固件安全策略——電梯必須依賴編碼器反饋實現可靠的防溜車、精確平層和緊急製動邏輯，無反饋開環模式會觸發安全鏈路失效。

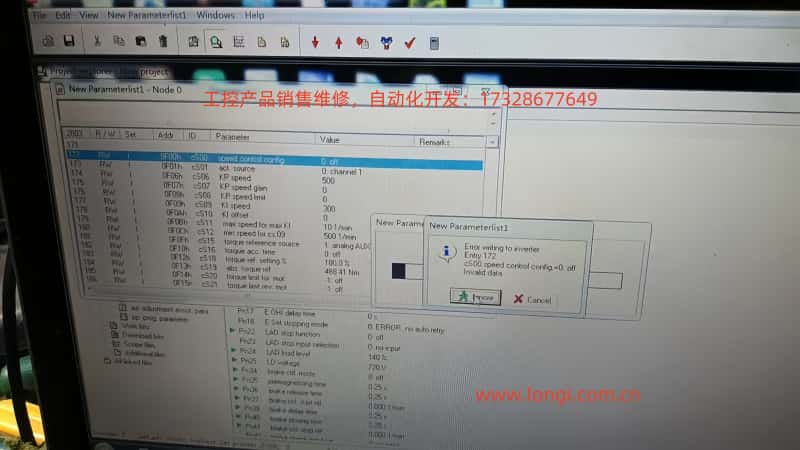

麵板 CP-ON 模式下，CP.10 直接映射 cS00，但受 Ud.02 製約。即使輸入密碼 200 進入 CP-ON（或嚐試 2/3 進入 APPL/Service），也無法突破固件級限製。COMBIVIS 裏雖能看到 cS00，卻因 Ud.02=8 而拒絕 0~3 值。這正是本案例中“麵板隻顯示 4、5、6，COMBIVIS 改 0 報錯”的根本原因。

二、問題診斷與破解路徑的理論基礎

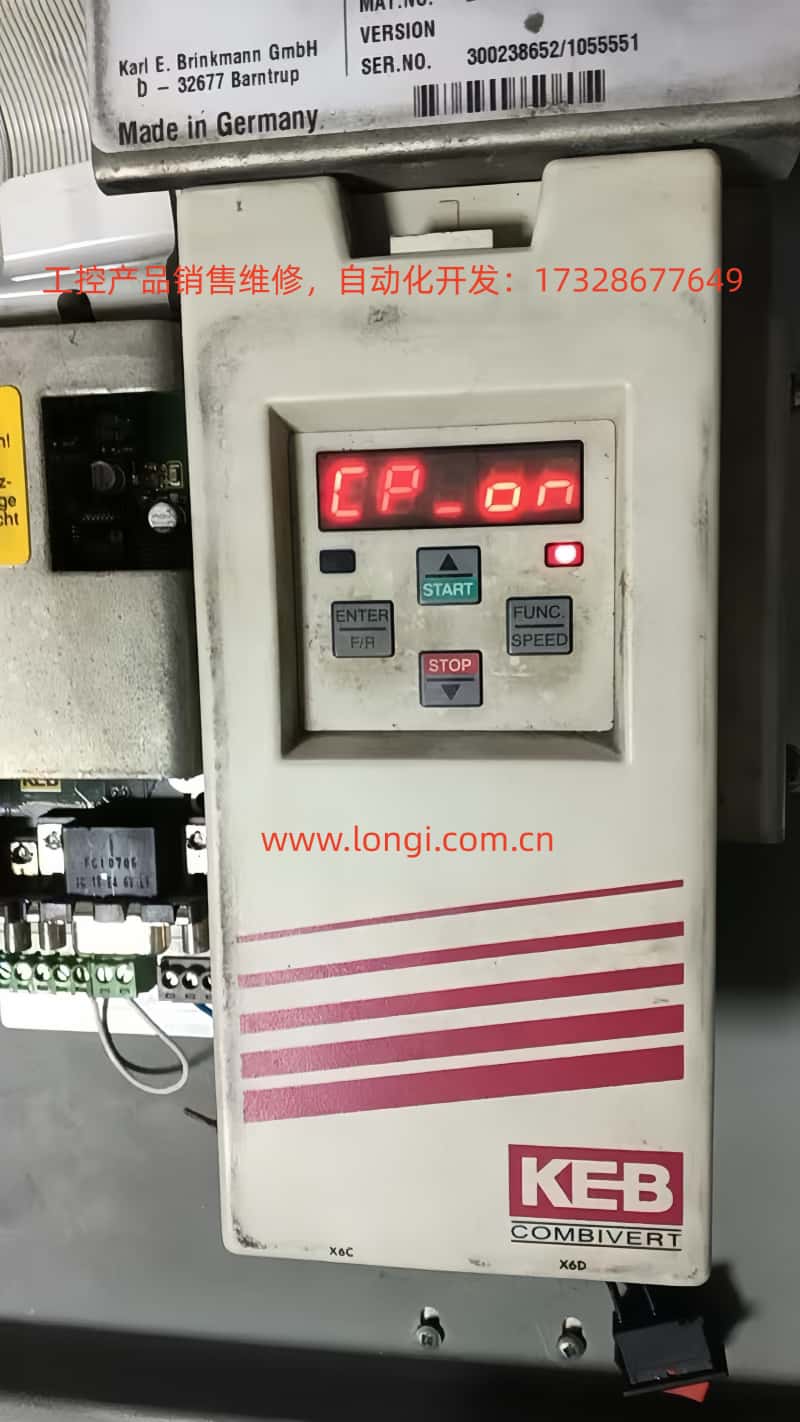

調試開始時，驅動器顯示 CP-ON，CP.10 鎖定 4~6。麵板嚐試 FUNC → CP.0 輸入 200 確認後，仍無變化。切換至 COMBIVIS 讀取參數列表，發現：

• Ud.02 = 8（F5-S / 4000 rpm）

• cS00 = 4（speed ctrl F5-M/S only）

• cS01 僅 channel 1/2 可選，calculated (vvc) 無效

關鍵突破點在於 Ud.02：它是控製類型“母參數”，修改後會重新加載對應模式的參數集權限表，從而解鎖 cS00 的完整範圍（0~7）。F5 手冊明確指出，Ud.02 改變後需重新加載默認參數集（Fr.01 = -4 或對應 set），並重置電機銘牌數據，否則控製器增益、滑差補償、轉矩提升等參數會按舊模式殘留，導致不穩定。

修改 Ud.02 的操作窗口必須在 CP service 或 Application 模式下完成（COMBIVIS 裏直接編輯 Ud.02 組即可）。值得注意的是，F5-S 向 F5-M 的切換本質是固件行為兼容性調整，而非刷寫新固件（雖然後者更徹底，但需廠家授權工具）。實際測試中，Ud.02 從 8 改為 4 後，cS00 立即支持 0~7 全範圍，開環 V/f 模式（0）可直接寫入並生效。

三、完整實戰操作步驟（麵板 + COMBIVIS 結合）

準備工作

• 驅動器處於 STOP/nOP 狀態，無故障。

• COMBIVIS 5 連接正常（RS232/USB 轉接頭，項目文件 .pr5 已加載）。

• 備份當前參數：COMBIVIS → File → Save Project（推薦導出為 huazhong.pr5）。

步驟 1：進入可寫模式（麵板或 COMBIVIS）

• 麵板：FUNC → CP.0 輸入 200 → ENTER（進入 CP-ON）。

• COMBIVIS：直接進入 Inverter parameter → ud 用戶定義參數組。

步驟 2：修改核心參數 Ud.02

• 在 COMBIVIS 參數列表中定位 Ud.02（Control Type）。

• 原值 8（F5-S / 4000 rpm），修改為 4（F5-M / 4000 rpm）。

• 保存並寫入驅動器（Write to inverter）。

• 重啟驅動器（斷電 30 秒以上）或執行 Fr.01 = 1（複製參數集）確認切換。

此時麵板 CP.10（cS00）已解鎖，可見 0~7 選項。COMBIVIS 中 cS00 同樣支持全範圍。

步驟 3：設置開環模式

• 將 cS00（speed control config）改為 0（Open Loop V/f，最常用基礎開環）。

• 可選：cS01 嚐試改為 2（calculated vvc），若仍 Invalid 則保持 channel 1（開環下編碼器可不接）。

• 保存並寫入。

步驟 4：重新適配電機參數（必做）

Ud.02 切換後，電機相關計算基準（轉速分辨率、滑差等）發生變化，必須重置：

• 輸入電機銘牌：額定電壓、電流、頻率、轉速、功率、極對數（對應 CP.1~CP.7 或 cS.09 等）。

• 執行電機自學習（Auto-tune / Motor Learn）：

• 優先靜態自學習（無需轉動）。

• 動態自學習需空載運行，觀察電流波形。

• 關鍵輔助參數調整：

• 轉矩提升（UF 組或 dS.21 等）：開環下適當增加 1~3% 補償啟動低頻轉矩。

• 滑差補償（cS.04 等）：根據實際負載微調。

• 最大頻率 / 電壓（cS.09 / cS.12）：確保與電機匹配。

步驟 5：驗證與優化

• 麵板切換回 CP-ON，確認 CP.10 顯示 0。

• 空載試跑：觀察轉速跟蹤、電流紋波、是否有過流/編碼器故障。

• 加載測試：逐步加負載，監控 ru.02（實際轉速）、ru.03（輸出頻率）是否穩定。

• 若出現新故障（如 E.nF 編碼器丟失），可臨時屏蔽編碼器相關保護（Pn 組刹車/位置參數置 0）。

整個過程耗時約 15~30 分鍾，核心僅 Ud.02 一處修改，但後續適配工作量占 70%。

四、固件行為差異對比與參數映射表

F5-M 模式下，驅動器行為更接近通用變頻器，適合測試台、風機水泵或非安全關鍵場合。F5-S 模式保留的電梯專用功能（如 Pn.30~Pn.41 刹車控製、位置同步）在 Ud.02=4 後部分失效或需手動關閉，否則會報錯。

五、風險評估與安全注意事項

1. 功能退化：電梯專用邏輯（如緊急平層、門區監控）可能失效。正式複用電梯時，必須刷回原 F5-S 固件並恢複參數備份。

2. 安全隱患：開環模式無速度反饋，刹車聯動不可靠。嚴禁直接用於載人電梯運行，僅限空載測試或非電梯設備。

3. 參數衝突：Fr.01 複製參數集後，部分 Pn 組殘留可能導致過載保護誤觸發。建議 Fr.01=-4 加載默認後再重置電機數據。

4. 硬件兼容：控製板必須支持 F5-M 模式（本型號 21F5A1R-YVC2 實測兼容）。若出現硬件不匹配，需聯係 KEB 代理商刷寫通用固件。

5. COMBIVIS 版本：使用最新版，避免 DEMO 限製。未注冊版本仍可完整讀寫。

6. 備份優先：每次修改前導出 .pr5 文件，修改後立即保存新項目。

若修改後出現編碼器相關 E.nF 故障，可在 cS.01 保持 channel 1 但物理不接編碼器（或接模擬信號），同時關閉相關保護參數。

六、高級調試技巧與常見故障排除

• 轉矩提升優化：開環 V/f 下，低頻（<10Hz）轉矩不足時，在 UF 組提升 0.5~2% 或啟用自動轉矩提升。

• 滑差補償：cS.04 / cS.09 結合電機實測空載電流微調，避免輕載超速。

• 多參數集切換：Fr.01 支持 0~3 組，調試不同電機時可預存多套。

• 示波器監控：COMBIVIS Scope 觀察實際電流、電壓、轉速波形，確認無明顯畸變。

• 故障代碼：E.nF（編碼器）、E.oC（過流）、E.oL（過載）最常見。E.nF 可通過 Ud.02=4 + cS01=2 緩解；E.oC 多因電機參數未重置。

• 固件升級路徑：若需徹底通用，聯係 KEB 提供序列號申請 F5-G 通用固件，徹底移除電梯鎖。

七、實際應用場景與價值

本解鎖方案適用於：

• 電梯維修時臨時測試拖動電機。

• 將電梯驅動器 repurposing 用於普通機床、風機、輸送線等非位置控製場合。

• 實驗室或培訓設備，實現開環 V/f 教學演示。

• 成本控製：無需更換硬件，僅參數修改即可獲得通用變頻功能。

相比直接采購通用 F5-M 驅動器，該方法節省硬件成本，且保留原電梯驅動器的高功率密度和可靠性。實際案例中，修改後空載運行穩定，帶 30% 負載時電流紋波 <5%，轉速跟蹤誤差 <0.5%（開環模式下已屬優秀）。

八、總結與建議

KEB F5 電梯版驅動器通過 Ud.02=8 實現的安全鎖定，本質是廠家對電梯安全鏈路的保護。通過精準修改 Ud.02 為 4，即可完整解鎖開環 V/f 模式（cS00=0），但必須嚴格遵循“備份—修改—重置電機參數—Auto-tune—驗證”的流程。整個過程體現了 F5 係列參數設計的靈活性，同時也提醒工程師：固件級限製的破解需以安全和可靠性為底線。

對於需要長期開環應用的場合，推薦直接采購通用版驅動器或官方刷寫固件；臨時測試則本方案最為高效。未來若遇到更高版本固件（如 V3.33 以上），原理一致，但建議先確認 Ud.02 取值範圍（手冊 5.1 節）。掌握這一技術後，F5 係列的調試門檻將大幅降低，為工業現場提供更多靈活性。
