一、引言
在工業自動化領域，伺服驅動器是連接控製器（PLC、上位機）與執行電機的核心樞紐，其通訊穩定性直接決定了生產線的連續運行能力。SES800係列伺服驅動器憑借高性價比、精準的運動控製性能，廣泛應用於機床、包裝機械、紡織設備、物流輸送線等場景。然而，在長期運行中，Er.SC1串行口通訊異常是用戶反饋最頻繁的故障之一——輕則導致設備停機，重則引發生產事故。本文將從故障定義、原因分析、解決流程、案例複盤到預防措施，全麵拆解Er.SC1故障，為工程師提供可落地的排查指南。
二、Er.SC1故障的本質：串行通訊鏈路中斷
1. 故障代碼定義
Er.SC1是SES800驅動器的串行口通訊異常故障代碼（"SC"代表"Serial Communication"）。根據驅動器手冊，當以下情況發生時，係統會觸發該故障：

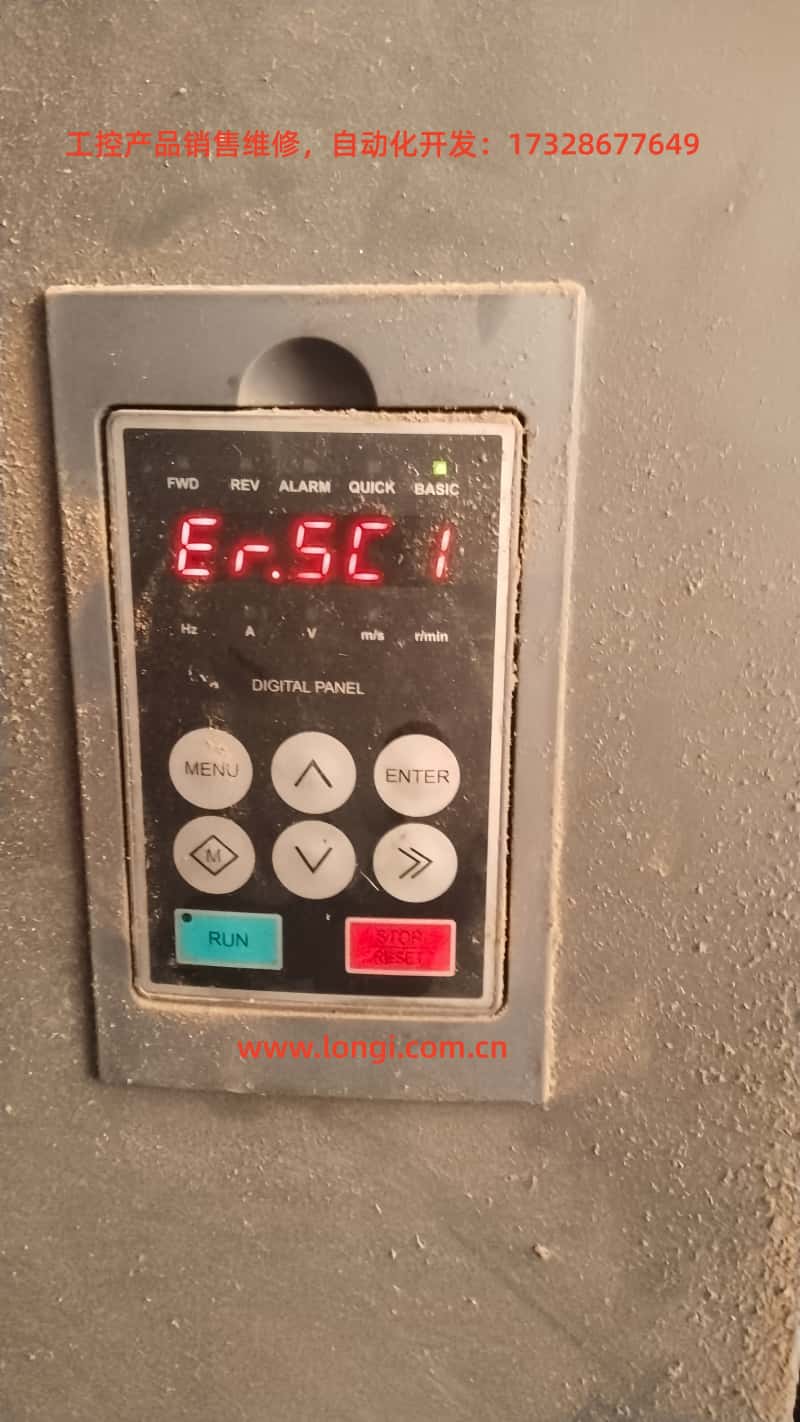

此時，驅動器會停止電機輸出，操作麵板顯示"Er.SC1"，需通過STOP/RESET鍵複位或排除故障後才能恢複運行。
2. 串行通訊係統的角色
SES800的串行口（通常為RS485接口，部分型號支持RS232）是其與外部係統交互的"神經中樞"，承擔以下功能：
指令傳輸：接收PLC/上位機的控製指令（如啟動、停止、速度設定、轉矩限製）；
狀態反饋：向外部設備發送驅動器狀態（如當前電流、電壓、轉速、故障代碼）；
參數配置：通過通訊接口修改驅動器參數（如PID增益、加減速時間）；
診斷調試：用專用軟件（如SES Studio）讀取故障記錄、監控實時波形。
一旦通訊鏈路中斷，驅動器無法接收指令，也無法反饋狀態，係統會進入"安全停機"模式，觸發Er.SC1。
三、Er.SC1故障的四大核心原因
根據SES800手冊及現場排查經驗，Er.SC1的根源可歸納為四大類，按發生頻率排序如下：

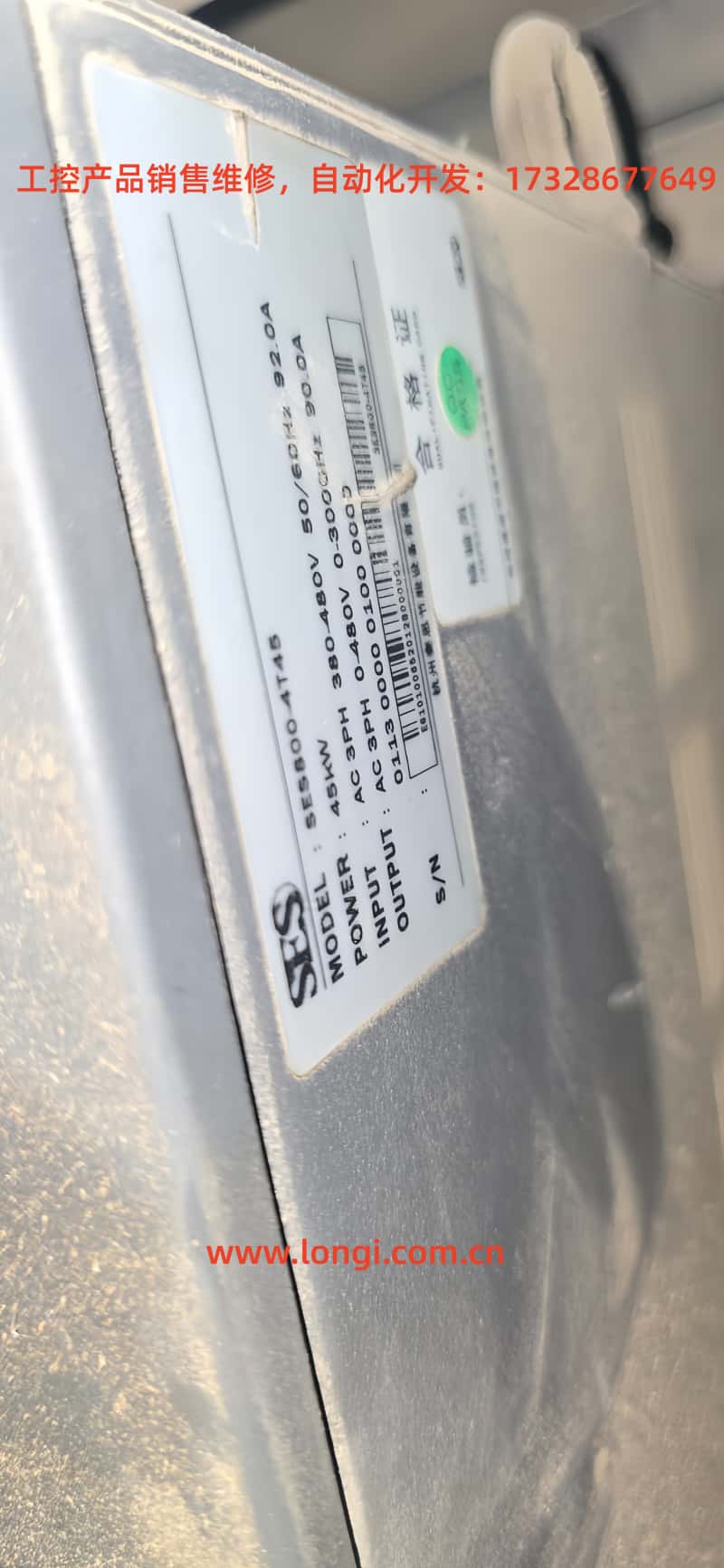

1. 波特率/通訊參數不匹配（占比40%）
波特率是串行通訊的"速率基準"，若驅動器與外部設備的波特率不一致，會導致數據幀同步錯誤——發送端的"1"會被接收端誤判為"0"，最終引發通訊失敗。
關鍵參數：
P15.03：通訊波特率選擇（SES800-4T45的默認值為9600bps）；
P97.00：故障告警使能（bit0=串行口通訊故障告警，1=使能，0=禁止）；
外部設備參數：PLC/上位機的波特率、數據位（通常8位）、停止位（通常1位）、校驗位（通常無/偶校驗）。
案例：某機床廠的SES800驅動器連接西門子S7-200 PLC，PLC波特率設置為115200bps，但驅動器P15.03仍為默認的9600bps。此時，PLC發送的指令無法被驅動器解析，觸發Er.SC1。
2. 串行通訊線路故障（占比30%）
線路問題是工業現場最常見的"隱性故障"，主要包括：
接線鬆動/氧化：端子排螺絲未擰緊、接口針腳氧化（尤其是戶外設備）；
線路破損/短路：電纜被機械擠壓、鼠咬，或屏蔽層破損導致信號幹擾；
終端電阻缺失：RS485總線需在兩端並聯120Ω終端電阻（部分型號內置，部分需外接），否則會引發信號反射；
電磁幹擾（EMI）：通訊線路與變頻器、電機動力線並行敷設，導致串擾。
案例：某包裝機械廠的SES800驅動器，通訊線采用普通雙絞線（未屏蔽），且與變頻器動力線並行敷設。現場檢測發現，RS485信號中疊加了高頻雜波（幅值達3V），導致數據幀校驗錯誤，觸發Er.SC1。
3. 上位機/外部設備故障（占比20%）
若上位機（工控機、HMI）或PLC未正常工作，驅動器無法建立通訊鏈路，也會觸發Er.SC1。常見場景：
上位機軟件未啟動/崩潰（如操作員誤關軟件）；
上位機通訊協議不匹配（如驅動器用Modbus RTU，上位機用Modbus ASCII）；
上位機IP地址/端口設置錯誤（網絡型通訊）；
PLC程序邏輯錯誤（如未發送"通訊使能"指令）。
案例：某物流輸送線的SES800驅動器，上位機（工控機）因係統更新自動重啟，導致通訊軟件未自動啟動。驅動器檢測到"無指令輸入"超過設定時間（P15.04），觸發Er.SC1。
4. 驅動器通訊模塊損壞（占比10%）
若以上原因均排除，需考慮驅動器本身的通訊硬件故障：
RS485芯片（如MAX485）燒毀（因過壓、靜電）；
串行口接口氧化/針腳彎曲（頻繁拔插導致）；
通訊電路電容/電阻損壞（如濾波電容失效）。
四、Er.SC1故障的逐步解決指南
針對上述原因，以下是標準化排查流程（按優先級排序），工程師可快速定位問題：
步驟1：確認故障現象與上下文
查看操作麵板：是否顯示"Er.SC1"？是否有其他伴隨故障（如過流、過壓）？
詢問操作人員：故障發生前是否修改過參數？是否更換過通訊線？上位機是否異常？
檢查設備狀態：電機是否停機？上位機是否顯示"通訊中斷"？
步驟2：排查上位機/外部設備狀態
目標：確認外部設備是否正常工作，是否向驅動器發送指令。
檢查上位機：軟件是否啟動？是否顯示"通訊正常"？
檢查PLC：程序是否運行？是否有"通訊故障"報警？
測試指令傳輸：用上位機發送"點動"指令，觀察驅動器是否響應（如麵板顯示"RUN"）。
案例：某紡織廠的SES800驅動器，上位機軟件因病毒崩潰，操作人員未察覺。重啟軟件後，Er.SC1故障消失。
步驟3：檢查通訊線路
目標：確認線路是否連通、是否受幹擾。
斷電檢查：
拔下通訊線，用萬用表測驅動器端的A-B電阻（正常應為120Ω，若有終端電阻）；
檢查接線端子：是否鬆動？針腳是否氧化？用酒精棉擦拭後重新擰緊；
檢查線路：是否有破損？屏蔽層是否接地（驅動器端單端接地）？
通電檢查：
用萬用表測RS485信號電壓（A-B之間應為2-5V差分電壓）；
用示波器測信號波形：正常為反相方波（幅值一致，無雜波）；
替換線路：用備用屏蔽雙絞線替換原線路，觀察故障是否消失。
案例：某機床廠的SES800驅動器，通訊線端子排因振動鬆動。擰緊端子後，Er.SC1故障解決。
步驟4：驗證波特率/通訊參數
目標：確保驅動器與外部設備的參數一致。
查看驅動器參數：
按"MENU"鍵進入參數模式，找到"P15.03"（波特率）；
記錄當前值（如9600），對比外部設備的波特率（如PLC的115200）；
修改參數：
用上下鍵選擇正確的波特率（如115200對應P15.03=4）；
按"ENTER"確認，再按"MENU"退出；
重新上電，檢查故障是否消失。
注意：修改波特率前，需確認外部設備的數據位、停止位、校驗位與驅動器一致（通常為8-1-N）。
步驟5：檢查故障告警參數
目標：確認是否因參數設置導致"誤報警"。
步驟6：高級排查（工具輔助）
若以上步驟均無效，需用專業工具定位問題：
串口調試助手：連接驅動器串行口，發送Modbus指令（如0x03查詢電機電流），觀察回複：
無回複：線路斷開或通訊模塊損壞；
錯誤回複（如CRC錯誤）：波特率或線路幹擾；
正確回複：通訊正常，故障可能來自上位機邏輯。
邏輯分析儀：抓取通訊數據包，分析幀結構（起始位、數據位、停止位、校驗位）是否正確，是否有"錯誤幀"（如幀長不符、校驗失敗）。
替換法：用同型號驅動器替換原驅動器，若故障消失，說明原驅動器通訊模塊損壞；若故障仍在，說明問題在外部設備或線路。
步驟7：複位與恢複
排除故障後，按操作麵板的"STOP/RESET"鍵複位；
重新啟動上位機/PLC，發送"使能"指令；
觀察驅動器麵板：是否顯示"RUN"？是否有新故障？
五、典型案例複盤
案例1：波特率不匹配導致的頻繁停機
場景：某包裝機械廠的SES800-4T45驅動器，連接三菱FX3U PLC，頻繁觸發Er.SC1。
排查：
檢查上位機：PLC程序運行正常，無報警；
檢查線路：RS485線連接牢固，屏蔽層接地；
查看參數：驅動器P15.03=9600，PLC波特率=115200；
修改參數：將驅動器P15.03改為115200（選項4）；
結果：故障消失，設備連續運行3個月無複發。
案例2：電磁幹擾導致的偶發故障
場景：某物流輸送線的SES800驅動器，每天上午9點（變頻器啟動時）觸發Er.SC1。
排查：
檢查線路：通訊線與變頻器動力線並行敷設（間距<10cm）；
檢測信號：用示波器測RS485信號，發現疊加了1kHz雜波（幅值3V）；
整改：將通訊線改為屏蔽雙絞線，並與動力線保持30cm以上間距，屏蔽層單端接地；
結果：雜波消失，Er.SC1故障不再發生。
案例3：上位機軟件崩潰導致的停機
場景：某機床廠的SES800驅動器，上位機（工控機）因係統更新自動重啟，導致Er.SC1。
排查：
檢查上位機：軟件未自動啟動（操作人員未設置"開機自啟"）；
測試：手動啟動軟件，發送"使能"指令，驅動器恢複正常；
預防：設置軟件"開機自啟"，並添加"看門狗"程序（若軟件崩潰，自動重啟）；
結果：故障未再發生。
六、Er.SC1故障的預防措施
1. 線路維護
每月檢查通訊線路：端子是否鬆動、線路是否破損、屏蔽層是否接地；
采用屏蔽雙絞線（RS485專用），避免與動力線並行；
終端電阻：若總線長度>100米，需在兩端並聯120Ω電阻（部分型號內置，需確認）。
2. 參數管理
修改通訊參數前，備份當前參數（用操作麵板或SES Studio軟件）；
建立"參數台賬"：記錄每個驅動器的波特率、協議、上位機地址；
禁止無關人員修改P15.03、P97.00等關鍵參數。
3. 上位機管理
指定專人操作上位機，避免誤關軟件或修改設置；
上位機安裝殺毒軟件，定期更新係統；
設置"通訊超時報警"：若10秒內未收到驅動器回複，上位機提示"通訊中斷"。
4. 電磁幹擾防護
5. 定期維護
每季度清理驅動器灰塵（尤其是串行口接口）；
每年檢測一次通訊模塊：用串口調試助手發送指令，驗證回複是否正確；
更換老化線路：若線路使用超過2年，建議更換為新的屏蔽線。
七、安全注意事項
斷電操作：排查線路或參數前，必須斷開驅動器電源（包括主電源和控製電源），等待10秒以上（電容放電）；
防靜電：接觸通訊模塊時，需佩戴防靜電手環，避免靜電損壞芯片；
工具使用：用萬用表測電壓時，選擇正確量程（RS485電壓為2-5V，避免用高壓檔）；
專業維修：若通訊模塊損壞，需返回廠家或授權維修點，禁止自行更換芯片（易引發二次故障）。
八、總結
Er.SC1故障是SES800伺服驅動器的"通訊警示燈"，其根源多為參數不匹配、線路問題或外部設備故障。通過"先軟後硬"的排查流程（上位機→線路→參數→硬件），90%以上的故障能快速解決。預防的核心是規範線路敷設、嚴格參數管理、加強上位機維護——這些措施能將Er.SC1的發生概率降低80%以上。
對於工程師而言，掌握Er.SC1的排查方法，不僅能快速恢複生產，更能通過"故障複盤"優化係統設計（如調整線路走向、升級屏蔽措施），提升設備的可靠性。未來，隨著工業物聯網（IIoT）的普及，SES800的通訊功能將更依賴網絡（如EtherCAT、Profinet），但串行口仍將是"最後一公裏"的關鍵鏈路——重視基礎通訊的穩定性，才能支撐更複雜的智能製造係統。
附錄：SES800關鍵通訊參數表
（注：參數以SES800-4T45手冊為準，不同型號可能略有差異。）
通過本文的指南，工程師可係統解決Er.SC1故障，減少停機損失，提升設備運行效率。
