一、問題背景與典型現象

在現場維修中，變頻器出現“過電壓”報警（如普傳 PI500 係列的 Err.07）並不罕見，但**“上電即報過壓”**這一現象卻具有明顯的異常特征。正常情況下，過電壓報警通常發生在減速、回饋或負載突變過程中，而非剛上電靜止狀態。

典型故障表現如下：

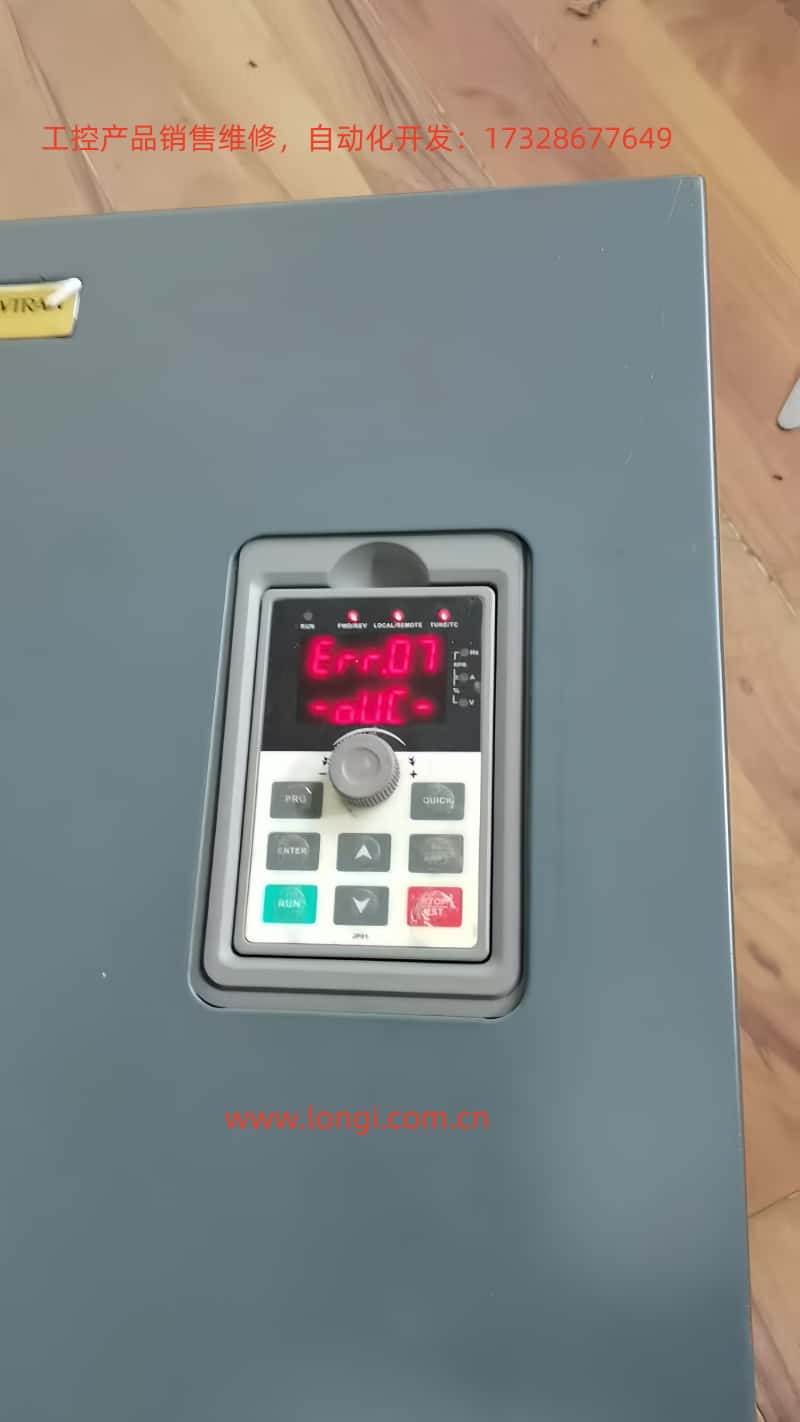

• 上電後立即顯示：Err.07（恒速過電壓）

• 未啟動電機，無任何運行過程

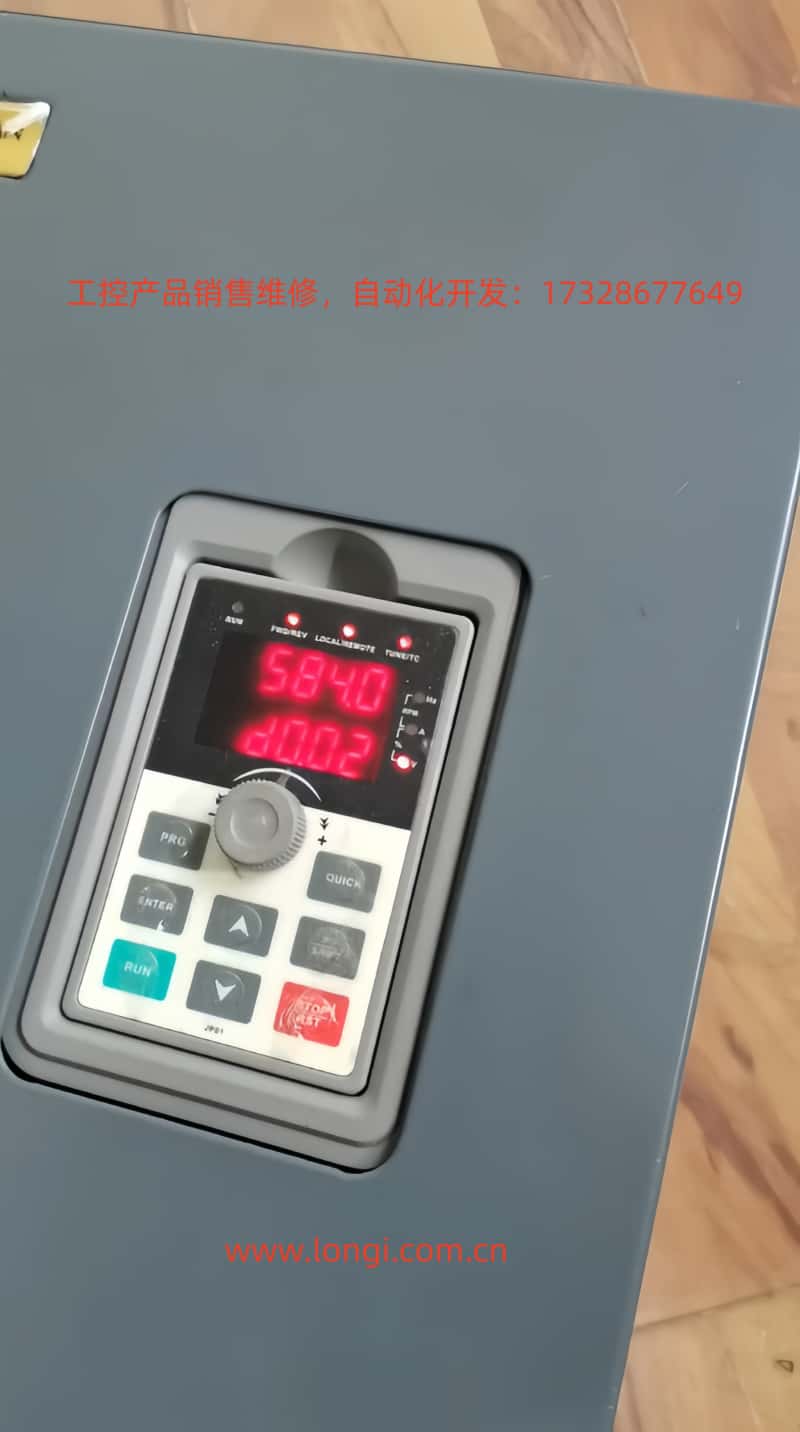

• 監控參數中直流母線電壓顯示：約580V

• 數值穩定，不隨操作變化

這一類問題極易誤導維修人員，尤其是在對“過電壓閾值”理解不全麵的情況下，容易錯誤判斷為電網異常或製動係統故障。

二、直流母線電壓的理論基礎

變頻器本質為“交-直-交”結構，其直流母線電壓由輸入三相交流經整流得到。理論關係為：

[
U_{dc} \approx 1.35 \times U_{ac}
]

對於常見的380V係統：

• 理論母線電壓 ≈ 380 × 1.35 ≈ 513V

考慮實際工況（電網波動、電容濾波等），正常範圍為：

• 500V ～ 540V

因此，在無負載、未運行狀態下：

  母線電壓應穩定在約510V左右
  不可能自然升至580V以上

三、過電壓保護的雙層機製

很多人認為“隻有700V以上才算過壓”，這是對保護機製的片麵理解。實際上，變頻器的過壓保護分為兩個層級：

1. 軟件保護（提前幹預）

• 觸發範圍：約580V～620V

• 目的：防止電壓繼續上升，避免損壞器件

• 行為：報警、停機

2. 硬件極限保護

• 觸發範圍：約700V以上

• 目的：保護IGBT、電容等關鍵器件

• 行為：強製關斷或損壞前保護

因此：

 580V報警是合理的，但前提是電壓真實達到該值

四、上電即過壓的邏輯矛盾

關鍵判斷點在於：變頻器尚未運行

在未運行狀態下：

• 無減速過程

• 無能量回饋

• 無機械慣性釋放

  不存在任何使母線電壓升高的物理機製

因此，如果顯示580V：

  必須懷疑：

“檢測係統是否在說謊”

五、故障本質：電壓檢測鏈路失真

在實際維修中，90%以上此類故障源於：

 母線電壓采樣電路異常

變頻器並非直接測量高壓，而是通過以下路徑實現：

1. 高壓分壓網絡

母線電壓（≈500V）通過電阻網絡分壓：

• 常見結構：MΩ級串聯電阻

• 輸出降至：0～5V或0～3.3V範圍

問題類型：

• 電阻阻值漂移（老化、受潮）

• 漏電導致分壓比例變化

結果：

  分壓電壓偏高 → MCU誤判母線電壓過高

2. 運算放大器（信號調理）

分壓信號進入運放進行：

• 緩衝

• 放大

• 濾波

問題類型：

• 輸入偏置電壓漂移

• 電源異常（±15V或5V失穩）

• 運放損壞

結果：

  輸出電壓異常 → ADC讀數偏高

3. ADC采樣與參考電壓

最終進入控製芯片ADC：

• 依賴穩定參考電壓（Vref）

問題類型：

• 參考電壓下降

• MCU內部偏差

結果：

  所有電壓讀數整體偏高

六、典型故障特征對比

  你的案例完全符合“檢測誤差型”

七、標準現場診斷流程（實戰步驟）

步驟1：測輸入電壓

測量三相：

• R-S / S-T / R-T

判斷：

• 正常：380V±10%

• 若>420V → 電網問題

步驟2：測直流母線實際電壓

測量端子：

• P+ 與 N-

判斷：

步驟3：對比顯示值

若出現：

• 萬用表：510V

• 顯示：584V

 直接鎖定檢測鏈路問題

八、維修級定位方法

1. 檢查分壓電阻

操作：

• 斷電放電後測量阻值

• 對比標稱值（如1MΩ、470kΩ等）

重點：

• 高壓側電阻最容易漂移

2. 測運放輸入輸出

方法：

• 輸入端應為低壓（幾伏以內）

• 輸出端應線性對應

異常表現：

• 輸入正常，輸出偏高 → 運放損壞

3. 檢查參考電壓

測量：

• ADC參考（如2.5V / 3.3V）

異常：

• 若參考偏低 → 所有測量值偏高

九、為什麽這個問題常見？

原因主要有三類：

1. 長期高溫

• 控製板溫升高

• 精密電阻漂移

2. 濕氣與汙染

• 電阻表麵漏電

• PCB吸潮

3. 老化與應力

• 多年運行後參數偏移

• 焊點虛接

十、與製動係統的關係（容易誤判點）

說明書中提到：

• 當母線電壓升高時，通過製動電阻釋放能量

但注意：

 該機製隻在運行過程中起作用

如果：

• 上電即報錯

• 電機未運行

  製動單元根本沒有參與

因此：

  不要誤判為製動電阻或製動管問題

十一、維修經驗總結（關鍵結論）

1. 580V報警不是問題，問題是為什麽會到580V

2. 上電即過壓，優先懷疑檢測電路

3. 真實母線電壓必須用萬用表確認

4. 分壓電阻漂移是最高概率故障點

5. 不要被“700V才危險”誤導

十二、實戰一句話判斷法

 “上電即過壓 = 90%采樣電路問題”

十三、結語

變頻器的過電壓故障看似簡單，但若不區分“真實電壓”與“檢測電壓”，極易誤入歧途。特別是在上電即報錯的場景中，應迅速建立正確的邏輯判斷路徑：

• 是否存在能量來源？

• 電壓是否真實存在？

• 檢測鏈路是否可信？

隻有從電路原理出發，而非單純依賴報警代碼，才能實現高效、精準的維修。

如果進一步深入到板級維修，建議結合具體型號，對采樣鏈路進行逐點分析，從“分壓—運放—ADC”三個環節逐步排查，基本可以100%定位此類故障。
