德力西CDI-EM60係列變頻器Err08故障代碼：欠壓錯誤、原因及解決方案綜合指南

變頻器與Err08故障概述

變頻器（VFD），又稱逆變器或調速驅動器，是現代工業自動化係統中的核心組件。通過調節供給電機的電源頻率和電壓，控製電機的轉速和轉矩，該技術可在輸送係統、暖通空調（HVAC）等應用中實現節能、精確的過程控製及延長設備壽命。德力西作為德力西集團旗下知名電氣製造商，其CDI-EM60係列變頻器憑借通用設計、堅固性能（矢量控製、V/F控製及高過載能力）在市場中占據一席之地。

CDI-EM60係列以緊湊設計、用戶友好界麵及高性價比著稱，但與所有電子設備一樣，可能因故障中斷運行。故障代碼作為變頻器麵板上的診斷工具，可快速定位問題。其中，Err08是CDI-EM60係列常見故障，表明運行期間直流母線欠壓，可能導致意外停機、效率降低及潛在損壞。

理解Err08對維護人員、工程師及係統集成商至關重要。此故障通常源於電源不穩定或內部電路問題，需係統排查。本文基於德力西CDI-EM60操作手冊及行業實踐，深入解析Err08含義、成因、排查步驟、預防策略及進階主題，助力讀者高效處理故障，適用於CDI-EM60G0R4S2等型號，減少停機時間並優化性能。

欠壓故障（如Err08）並非德力西獨有，因電力電子對電壓波動敏感，各品牌變頻器均可能發生。工業環境中，電網不穩定或負載需求變化導致此類故障占變頻器停機超30%，凸顯主動管理的重要性。本文強調邏輯化、分步驟的Err08診斷與修複方法，確保安全合規並提升係統可靠性，助您節省維修成本及生產損失。

德力西CDI-EM60係列變頻器概述

德力西CDI-EM60係列為緊湊型高性能變頻器，適用於單相及三相交流電機控製，支持220V至380V輸入電壓，功率範圍0.4kW至7.5kW，適用於中小型應用。核心功能包括開環矢量控製（SVC）實現精確轉矩管理、V/F控製簡化調速及內置PID控製器支持過程自動化。該係列具備150%過載能力（60秒）及180%過載能力（3秒），可應對泵、風機、壓縮機等高負載需求。

結構上，CDI-EM60采用模塊化設計，集成鍵盤用於參數設置與監控，LED麵板清晰顯示輸出頻率、電流、電壓及故障代碼。輸入端支持模擬信號（0-10V或4-20mA）、數字輸入多速控製及繼電器輸出報警。通信選項包括RS485 Modbus協議，便於與PLC及SCADA係統集成。效率超95%，內置過流、過壓、過載及短路保護。

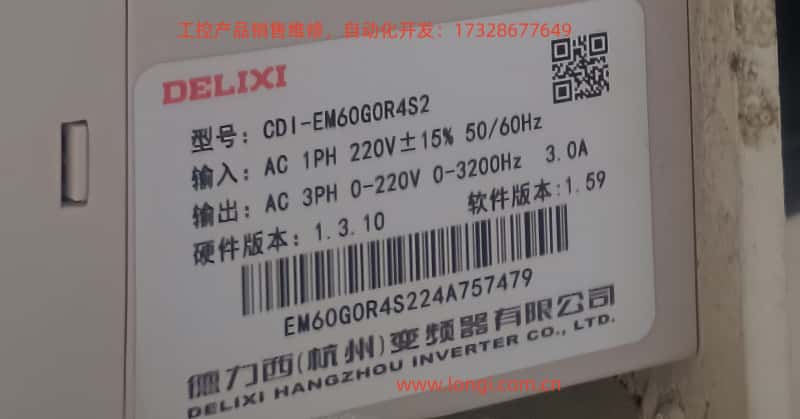

規格方麵，CDI-EM60工作溫度範圍-10°C至40°C，防護等級IP20。型號按電壓分級：S1為單相220V，S2/T2為三相220V/380V，T4為更高電壓。例如，CDI-EM60G0R4S2為0.4kW單相220V驅動器，頻率範圍0-3200Hz，輸出電流3.0A，常用於木工機械、小型輸送帶等輕工業設備。

應用領域廣泛：製造業中調節裝配線電機速度以節能；水處理中控製泵流量；HVAC係統中軟啟動減少風機機械應力。自動調諧功能優化電機參數，無需手動校準，提升可靠性。

然而，CDI-EM60的先進電子元件對環境及電氣幹擾敏感，故障代碼（如Err08）作為首道防線，提示異常。正確安裝（如通風、接地）至關重要，可延長使用壽命（通常超10年）。理解係列特性有助於定位Err08故障並實施針對性解決方案。

德力西變頻器故障代碼解析

德力西變頻器故障代碼為字母數字組合，顯示於鍵盤麵板，指示檢測到的異常。代碼是自診斷係統的一部分，監控電流、電壓、溫度及通信狀態等參數。CDI-EM60係列故障以“Err”開頭，後接兩位數字（如Err08）。顯示交替顯示代碼與相關數據，LED指示燈顯示運行狀態、正反轉及單位（Hz、A、V）。

故障係統分為可恢複與不可恢複兩類。可恢複故障（如輕微過載）可通過“停止/複位”按鈕或外部信號複位；不可恢複故障（如硬件故障）需斷電或專業幹預。手冊列出超40種故障代碼，從Err00（無故障）至Err40（緩衝電阻故障），每種有特定觸發條件及解決方法。

故障發生時，變頻器停止輸出以保護電機及自身，激活繼電器輸出外部報警。用戶可通過P6.0組參數（如P6.0.00記錄最近故障）訪問故障曆史，包含代碼、頻率、電流、母線電壓及時間戳，助力根因分析。

通用排查步驟：安全第一，斷電後等待電容放電（通常5-10分鍾），使用絕緣工具。參考手冊代碼建議，避免未解決原因而重複複位，以免加劇損壞。對於Err08，重點關注電壓相關參數，但需理解係統以區分類似代碼（如Err04恒速過壓）。

Err08故障代碼詳解

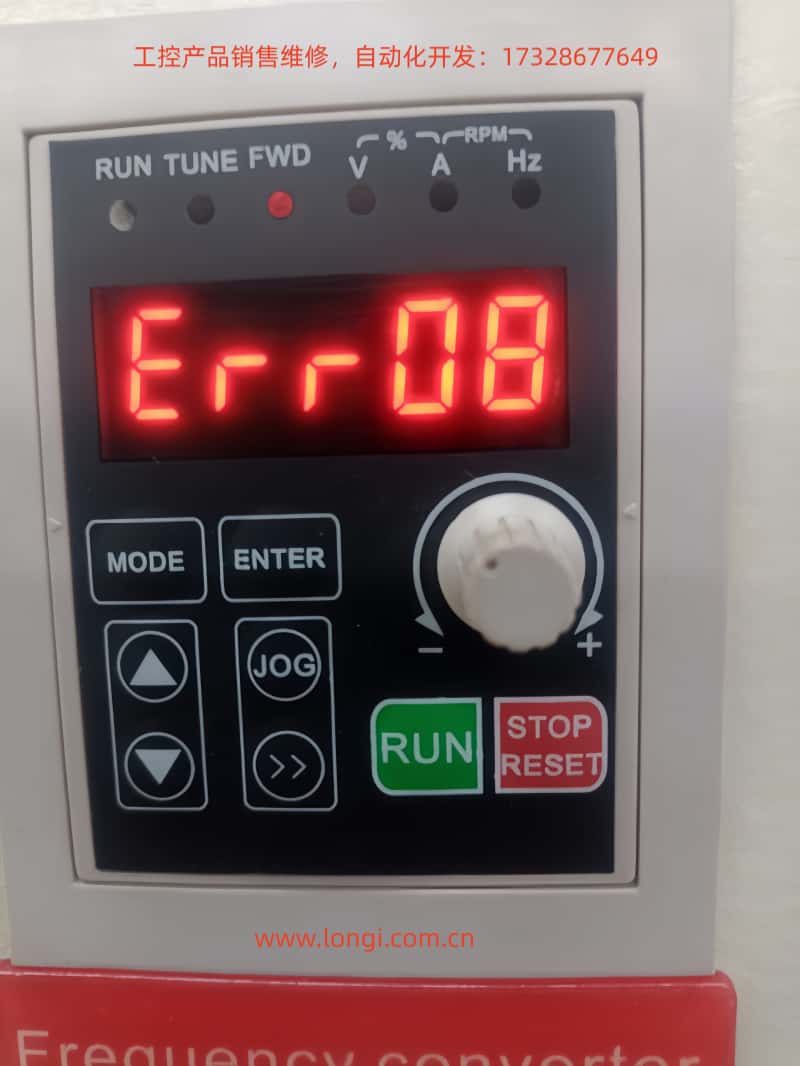

德力西CDI-EM60係列Err08故障代碼表示運行期間直流母線欠壓，即從交流輸入整流並用於生成輸出波形的直流電壓低於預設閾值。變頻器通過內部傳感器持續監測母線電壓，若電壓過低，觸發Err08以防止不穩定運行或元件損壞。

檢測閾值因型號而異：

• S1係列（單相220V）：100V DC

• S2/T2係列（三相220V/380V）：200V DC

• T4係列（更高電壓）：350V DC

例如，CDI-EM60G0R4S2（S2級）母線電壓低於200V時激活Err08。此閾值考慮正常波動，但顯著下降會損害逆變器性能。

欠壓與過壓故障（Err04-Err06）不同，後者源於電源過剩。欠壓通常發生於運行狀態，非啟動時，區別於電源啟動問題。若忽視，Err08可能導致電機失速、電流增加或諧波失真，觸發次生故障（如Err01過流）。

技術上，直流母線電壓由整流橋將交流轉換為直流，經電容平滑。220V輸入時，標稱母線電壓約310V DC（√2×220V），380V時約537V DC。電壓下降可能因輸入電壓驟降，導致峰值交流不足以維持直流水平。變頻器控製算法依賴穩定直流進行PWM（脈衝寬度調製）輸出，欠壓中斷此過程，引發故障。

CDI-EM60中，Err08記錄於P6.0參數，允許故障時條件回顧。此代碼可恢複，但頻繁發生表明係統性問題。

Err08欠壓故障常見原因

Err08故障源於影響電源鏈的多重因素，需理解電力電子原理，因欠壓影響整流器及直流鏈路。

1. 電源連接不良：輸入端（R、S、T）鬆動或腐蝕終端增加電阻，導致電壓降。例如，0.1Ω電阻在10A電流下降1V，累積效應可能低於閾值。濕度或振動導致螺絲鬆動，工業環境中常見。

2. 輸入電壓超出規格範圍：CDI-EM60需穩定交流輸入（如S2型號220V±15%）。電網波動、電壓驟降或長電纜（電壓降=I²R）可能降低有效電壓。農村或過載電網中，峰值可能不足，尤其在重載時。

3. 瞬時電源中斷：短暫停電（毫秒至秒）使直流電容放電未及時充電，降低母線電壓。電網不穩定或備用發電機切換時常見。變頻器抗中斷能力有限，若中斷超保持時間（通常10-20ms），觸發Err08。

4. 母線電壓顯示或傳感器異常：內部電壓傳感器或顯示電路故障可能誤報值，虛假觸發Err08。雖罕見，但附近設備電磁幹擾（EMI）可能幹擾讀數。

5. 充電電阻或整流橋故障：預充電電路用電阻限製電容湧流。若損壞（如過熱開路），阻止正確充電。整流橋將交流轉換為直流，二極管故障可能因浪湧導致不完全整流，降低直流輸出。

6. 電容器老化：直流鏈路電解電容隨時間老化，容量下降，紋波增加，加劇負載下電壓下降。高溫加速老化，每升高10°C（超40°C），壽命減半。

7. 外部因素（如接觸器問題）：輸入接觸器抖動或未完全閉合中斷電源。多變頻器共享母線或再生負載可能間接導致欠壓。

8. 過載或電源不匹配：上遊變壓器或發電機尺寸不足，啟動大負載時電流過大，電壓驟降。

這些原因相互作用，如不良接線加劇電網波動。診斷工具（如示波器）揭示波形，顯示交流側（正弦失真）或直流側（紋波過大）問題。

Err08故障分步排查流程

排查Err08需係統化、安全優先。始終遵循上鎖掛牌程序，穿戴個人防護裝備，使用校準工具（如數字萬用表、鉗形表）。

步驟1：初步評估與故障複位

• 確認顯示：記錄Err08及相關參數（P6.0.00-P6.0.02）的頻率、電流、母線電壓。

• 按停止/複位嚐試複位。若清除但複發，繼續；否則，斷電5分鍾後重啟。

• 檢查環境：確保環境溫度<40°C，通風口無灰塵堆積。

步驟2：驗證輸入電源

• 用萬用表交流模式測量R、S、T端輸入電壓。220V型號應為187-253V；380V型號應為323-437V。

• 檢查相平衡：相間電壓差異<3%。使用電能質量分析儀檢測諧波（THD<5%）。

• 檢查上遊：在電源（配電盤或變壓器）處測試，識別電纜壓降（根據線徑及長度計算預期壓降）。

步驟3：檢查接線與連接

• 目視檢查終端是否鬆動、腐蝕或燒痕。按手冊扭矩擰緊螺絲（如M4終端1.2Nm）。

• 用萬用表連續性測試檢查電纜無斷路。測量電阻（每相<0.1Ω）。

• 接地檢查：驗證PE終端接地連續性（<10Ω）。

步驟4：監測直流母線電壓

• 斷電後，用電阻跨接+和-放電電容。無負載模式下通電。

• 通過參數（如d0.03監測組）或直接測量P+和P-（萬用表直流模式）訪問母線電壓。標稱值：~1.414×交流RMS。若低於閾值（如S2級200V），確認故障。

• 低頻（10Hz）運行，觀察負載下電壓下降。

步驟5：測試內部元件

• 檢查整流器：斷電後測試橋中二極管（正向偏壓~0.3-0.7V，反向無限）。故障時更換。

• 檢查充電電阻：測量電阻（通常50-100Ω）；開路或短路時更換。

• 電容器測試：用電容表；值應匹配額定值（如470µF）。檢查鼓包或泄漏。

步驟6：高級診斷

• 模擬條件：用調壓器變化輸入電壓，觀察閾值。

• 檢查中斷：安裝電壓記錄儀捕獲瞬態。

• 參數審查：確保P0.0.03（輸入電壓等級）匹配硬件；調整欠壓保護（若可定製，CDI-EM60固定）。

步驟7：重新測試與驗證

• 修複後，低速（點動模式）運行，然後全速運行。監測30分鍾。

• 若持續，聯係德力西支持並提供故障日誌。

此流程通常解決80%案例；複雜問題需示波器分析紋波或EMI。

預防性維護避免Err08及類似故障

預防是避免德力西CDI-EM60變頻器Err08的關鍵。實施季度維護計劃：

• 電源質量管理：安裝浪湧保護器及電壓穩定器。關鍵應用使用UPS處理中斷。

• 接線最佳實踐：使用屏蔽電纜、適當線徑（如0.4kW用2.5mm²）並定期檢查。

• 環境控製：確保通風（最小100mm間隙）、清潔過濾器及控製濕度（<90% RH）。

• 元件監測：用ESR表跟蹤電容器健康；每5-7年更換。

• 參數優化：設置故障後自動重啟（P6.1.03）但限製嚐試次數以避免循環。

• 培訓與文檔：培訓員工操作手冊；記錄電壓趨勢。

這些措施可減少故障發生率達50%。

進階主題：參數設置與係統集成

進階設置中，Err08與P6組參數相關。P6.1.00啟用缺相保護，可間接預防電壓問題。PLC集成時，用Modbus讀取故障寄存器（地址0x8000為當前故障）。調整抗中斷時間（P3.1.00）以延長耐受性。矢量模式下，調整P1.0.00（電機參數）以最小化負載引起的電壓下降。

案例研究與實際示例

案例1：紡織廠中，CDI-EM60驅動紡紗電機。Err08因電網驟降間歇發生。解決方案：安裝電壓調節器，解決問題。

案例2：泵站因振動導致終端鬆動，出現Err08。緊固並添加鎖緊墊圈修複。

案例3：舊設備電容器老化導致慢性Err08；更換後恢複運行。

結論

德力西CDI-EM60係列Err08表示欠壓，通過正確診斷可預防。遵循本指南，用戶可高效解決問題，確保變頻器可靠運行。始終優先安全，複雜維修谘詢專家。主動維護下，這些驅動器在工業應用中提供長期價值。
