引言

Allen-Bradley PowerFlex 525 係列變頻器是工業自動化領域廣泛應用的緊湊型交流驅動器，適用於功率範圍從0.4 kW到22 kW的電機控製。該係列變頻器集成EtherNet/IP通信、安全轉矩關斷（STO）功能和模塊化設計，支持多種控製模式，如V/Hz、SVC和永磁電機控製。在實際應用中，故障代碼是診斷係統問題的關鍵指標。本文聚焦於常見故障代碼 F059（安全打開） 和 F063（軟件過電流），基於Rockwell Automation官方手冊和行業實踐，提供詳細的故障分析、診斷方法和解決方案。通過係統排查，這些故障可有效避免設備停機，提高生產效率。

PowerFlex 525的故障係統分為Type 1（可自動複位）和Type 2（需手動複位）類型。F059屬於Type 1，F063也為Type 1。這些代碼的出現往往與安全電路、負載條件或參數設置相關。以下將逐一剖析。

PowerFlex 525 變頻器概述

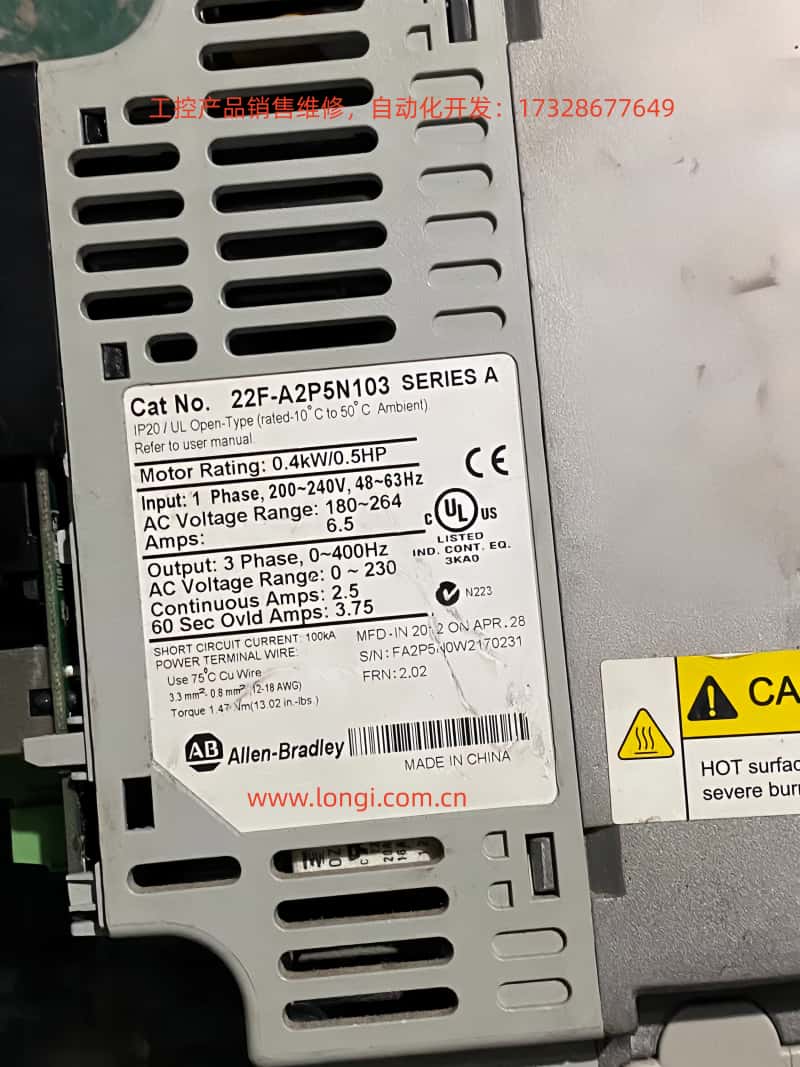

PowerFlex 525變頻器采用模塊化結構，包括控製模塊、功率模塊和可選通信適配器。核心規格包括：

• 輸入電壓：200-240V/380-480V/525-600V

• 輸出頻率：0-500 Hz

• 過載能力：150% 60秒或200% 3秒

內置安全功能符合EN 61800-5-2標準，支持SIL 2/PL d級別，當使用外部電源時可達SIL 3/PL e。

變頻器的安全輸入端子S1、S2和S+是STO功能的入口，默認通過跳線短接以禁用安全模式。參數組包括：

• 基本參數（P組）

• 終端參數（t組）

• 高級參數（A組）

用於配置電機數據、電流限製和故障響應。故障曆史記錄在參數b007-b009和F604-F610中，可通過Connected Components Workbench（CCW）軟件或驅動器鍵盤查看。

理解這些基礎有助於故障診斷。F059和F063故障常發生在啟動、運行或安全觸發階段，影響電機轉矩輸出和係統穩定性。

故障代碼 F059：安全打開故障分析

故障描述

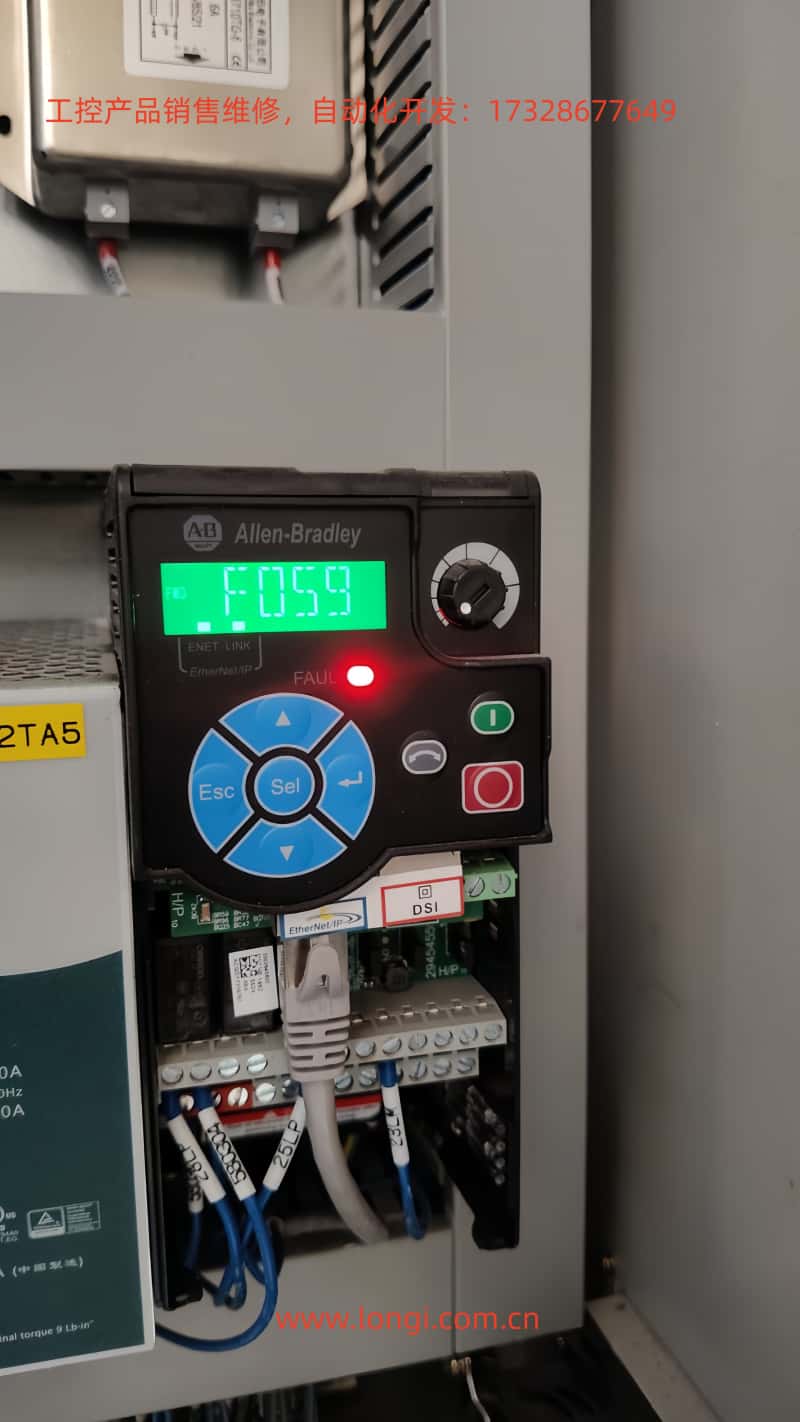

F059故障表示安全輸入端子S1和S2均未使能，即安全電路處於打開狀態。這導致驅動器進入安全轉矩關斷模式，電機無法產生轉矩。顯示屏上會出現“F059”代碼和FAULT燈亮起。故障類型為Type 1，可配置為自動複位。

根據Rockwell手冊，該故障的觸發條件是S1和S2輸入未接收到+24V DC信號，或信號不一致（差異時間超過1秒，固件版本FRN 5.xxx以上）。如果未使用STO功能，默認跳線缺失或鬆動也會觸發。

常見原因

1. 安全電路問題：外部安全繼電器、急停按鈕或門開關故障，導致S1/S2斷開。電路中可能存在開路、短路或幹擾。

2. 跳線配置錯誤：未使用STO時，S1、S2和S+端子需通過工廠跳線短接。若跳線移除、鬆動或損壞，故障即發生。

3. 電源供應異常：+24V DC電源不穩定、接地不良或外部電源與驅動器地不共用。電流消耗為每個輸入6 mA，若電源負載過重，會引起信號丟失。

4. 參數設置不當：參數t105 [Safety Open En]默認為0（啟用故障），若未調整為1（禁用故障），安全打開時會報告F059。

5. 硬件故障：安全輸入監測電路損壞，或固件版本不兼容（早期FRN 4.xxx差異時間為10 ms）。

6. 外部幹擾：電磁噪聲、電纜屏蔽不當或控製線與動力線距離不足（<0.3 m），導致信號波動。

診斷步驟

1. 初步檢查：查看驅動器顯示屏確認代碼F059。記錄故障曆史（b007為最近故障）。

2. 電壓測量：使用萬用表檢查S1、S2和S+端子電壓，應為+24V DC（參考數字公共端04）。測量連續性和電流（>6 mA）。

3. 跳線驗證：若未用STO，確保黃色跳線牢固連接S1、S2和S+。移除跳線測試STO功能。

4. 外部電路檢驗：斷開外部安全設備，逐一測試繼電器觸點、急停開關。使用示波器觀察信號波形，檢查差異時間。

5. 參數讀取：通過鍵盤或CCW軟件查看t105、t106 [SafetyFlt RstCfg]和A574 [RdyBit Mode Cfg]。確認t105是否為1以禁用故障報告。

6. 安全認證測試：每24個月進行功能證明測試，包括手動斷開一個通道觀察F059/F111（安全硬件故障）響應。

7. 日誌分析：檢查d382 [Torque Current]和b003 [Output Current]，排除負載相關誘發。

診斷工具推薦：Fluke 87V萬用表、Rockwell CCW軟件和安全繼電器測試儀。

故障代碼 F063：軟件過電流故障分析

故障描述

F063故障表示軟件電流限製被超過，即輸出電流超出參數A486/A488 [Shear Pinx Level]設定的閾值，並持續超過A487/A489 [Shear Pin x Time]時間。故障類型為Type 1，可自動複位。顯示“F063”代碼，指示軟件級保護激活，以防止機械損壞。

該故障不同於硬件過電流（F012），它是基於參數的“剪切銷”保護，模擬機械剪切銷斷裂以保護負載。

常見原因

1. 負載異常：電機負載突然增加，如機械卡阻、軸承磨損或傳送帶堵塞，導致電流激增。

2. 參數配置不當：A486/A488設置過低，或A487/A489時間過短。默認值為電機額定電流的150%，但未匹配實際負載。

3. 電機問題：電機繞組短路、絕緣劣化或相位不平衡。電機數據（如P033 [Motor OL Current]、P034 [Motor NP FLA]）輸入錯誤。

4. 加速/減速設置：加速時間P041過短，導致啟動電流峰值超過限製。或減速時再生能量未處理。

5. 電纜與連接：電機電纜過長（>50 m無屏蔽）、接地故障或鬆動端子，引起電流不穩。

6. 環境因素：高溫（>50°C）導致驅動器熱保護間接觸發過電流，或粉塵積累影響散熱。

7. 相關故障聯動：如F007（電機過載）或F064（驅動器過載）未解決，會連鎖引發F063。

診斷步驟

1. 代碼確認：查看顯示屏和故障隊列（F604-F610記錄最近7個故障）。

2. 電流監測：實時查看b003 [Output Current]和d382 [Torque Current]。比較與A486/A488閾值。

3. 負載檢查：斷開電機，手動轉動負載檢查卡阻。使用扭矩扳手測量機械阻力。

4. 參數驗證：檢查A484/A485 [Current Limit x]硬件限製（默認200%）。運行P040 [Autotune]自動調諧電機參數。

5. 電纜檢驗：使用兆歐表測試電機絕緣（>1 MΩ）和接地。確保電纜屏蔽覆蓋率>75%，接地良好。

6. 加速測試：逐步延長加速時間P041，觀察電流曲線。使用示波器捕獲峰值。

7. 熱成像：使用紅外熱像儀檢查電機和驅動器溫度，排除過熱誘發。

8. 模擬測試：在空載下運行，逐步添加負載模擬實際工況。

診斷需注意安全：斷電後等待5分鍾放電。

解決方案與修複

F059 故障解決方案

1. 電路修複：更換損壞的急停開關或繼電器。確保外部+24V電源與驅動器地共用，避免接地環路。

2. 跳線安裝：若不需STO，重新安裝跳線並緊固。測試後複位故障（按Stop鍵或電源循環）。

3. 參數調整：設置t105=1禁用故障報告，但保留STO功能。t106=0要求電源複位。

4. 固件升級：若差異時間問題，升級到FRN 5.xxx以上版本。

5. 屏蔽優化：使用Belden 8770屏蔽電纜，分離控製線與動力線。

6. 輸出監控：設置t069 [Opto Out Sel]=29 “Safe-Off”以外部指示STO狀態。

修複後，運行證明測試：手動斷開S1/S2，確保電機立即停止轉矩輸出。

F063 故障解決方案

1. 負載優化：清除機械卡阻，更換磨損軸承。調整負載至電機額定80%以下。

2. 參數優化：提高A486/A488至電機FLA的150-200%，延長A487/A489至1-5秒。設置A492 [Stall Fault Time]防堵轉。

3. 電機維護：更換短路電機，進行絕緣測試。匹配P031-P036電機銘牌數據。

4. 加速調整：延長P041加速時間至10-30秒，啟用A530 [Boost Select]低速升壓。

5. 電流限製：啟用A484/A485，設置200%上限。添加外部製動電阻處理再生。

6. 環境改善：安裝風扇或空調，確保環境溫度<40°C。清潔驅動器濾網。

修複後，重啟驅動器並監控b003 1小時，確保無複發。

預防措施

1. 定期維護：每季度檢查安全電路、跳線和電纜。每年進行STO證明測試和電機絕緣測試。

2. 參數備份：使用CCW軟件備份參數，定期比較以防意外修改。

3. 監控係統：集成EtherNet/IP，實現遠程故障日誌和電流趨勢分析。設置警報閾值。

4. 培訓與文檔：操作員培訓故障代碼含義，提供手冊和流程圖。記錄曆史故障以識別模式。

5. 硬件升級：使用屏蔽電纜、外部安全繼電器（如GuardMaster）。避免長電纜（>50 m）無電抗器。

6. 軟件工具：利用Studio 5000 Logix Designer集成診斷，自動複位Type 1故障（A541>0）。

7. 環境控製：安裝在IP20外殼中，遠離振動和腐蝕源。監控輸入電壓平衡（<3%）。

這些措施可將故障發生率降低50%以上。

案例研究

案例1：F059在包裝線中的應用

一食品包裝廠PowerFlex 525驅動傳送帶，突發F059。診斷發現急停按鈕觸點氧化，導致S1斷開。

• 解決方案：更換按鈕，設置t105=1。

• 預防：增加按鈕冗餘，每月清潔。

• 結果：停機時間從4小時減至30分鍾。

案例2：F063在泵係統中的故障

水處理廠泵電機運行中F063。原因：葉輪堵塞，電流超A486 150%。

• 診斷：清理葉輪，調整A487至3秒。

• 預防：安裝扭矩傳感器聯動警報。

• 結果：係統穩定運行，無複發。

案例3：混合故障場景

汽車裝配線，多台525驅動器連鎖F059/F063。F059因外部電源接地不良，F063因加速時間過短。

• 綜合修複：共地電源，延長加速。

• 預防：網絡監控所有驅動器參數。

• 結果：效率提升15%。

這些案例基於行業論壇（如PLCtalk）和Rockwell支持記錄，突出診斷的重要性。

結論

PowerFlex 525變頻器的F059和F063故障雖常見，但通過係統診斷和參數優化可快速解決。F059強調安全電路完整性，F063突出負載與電流匹配。實施預防措施，確保係統可靠運行。在工業4.0背景下，集成診斷工具如CCW和EtherNet/IP，將進一步提升故障響應速度。
