ABB ACS600係列變頻器固件兼容性診斷與修複技術指南

1. 引言

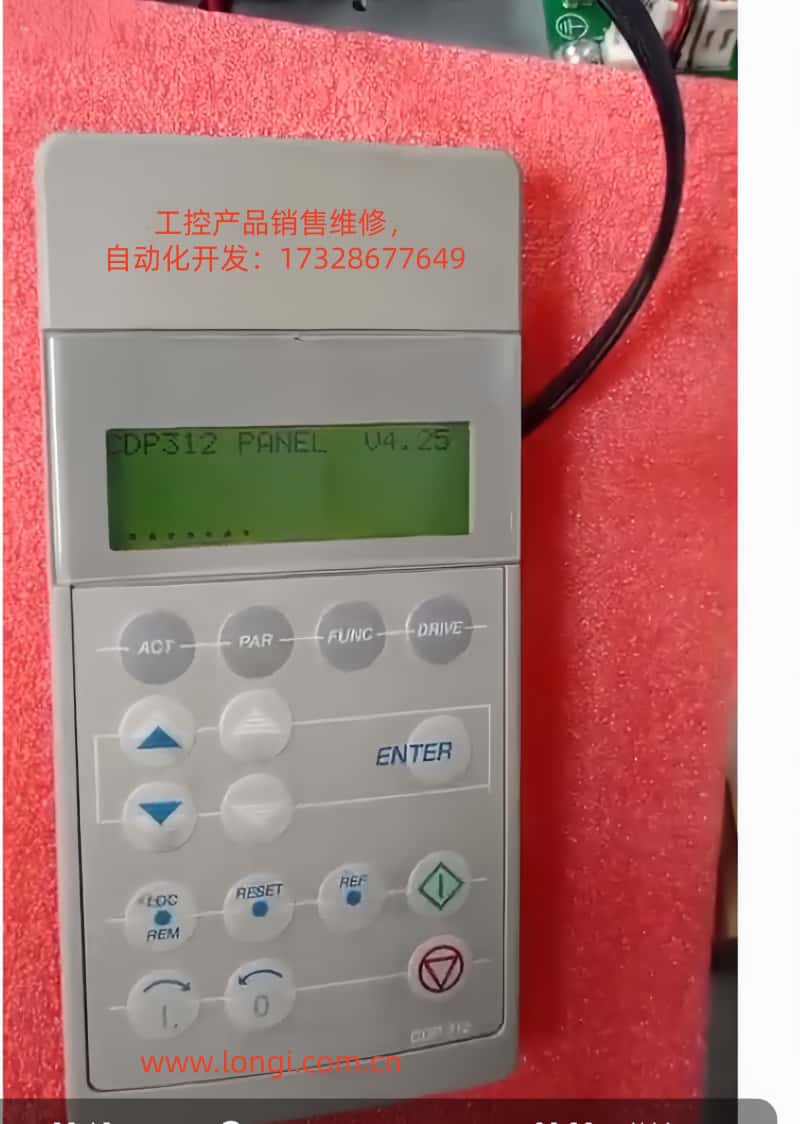

ABB ACS600係列變頻器作為工業自動化領域的核心設備，廣泛應用於電機速度控製、泵風機係統和多驅動場合。該係列產品於1990年代後期推出，支持標量控製和直接轉矩控製（DTC）模式，功率範圍從0.75kW至3000kW，適用於380-690V電壓等級。固件兼容性問題是ACS600維護中的常見挑戰，尤其在老化設備更換部件或升級時。固件不匹配可能導致初始化失敗、通信中斷或係統卡死，例如控製麵板CDP312僅顯示版本信息“V4.25”而無法進入參數模式。這種問題源於NAMC控製板的FPROM（Flash PROM）與EEPROM數據不一致，或加載包（loading package）版本衝突。根據ABB官方手冊（如係統應用程序6.x版），固件版本從3.x到6.x演進，不兼容會導致VN0（無效版本）標識出現，而正常板顯示SN0（標準序列號）。本文基於實際診斷經驗，係統闡述ACS600固件兼容性問題的成因、診斷和修複方法，旨在為工程師提供實用指導。文章聚焦技術細節，避免冗餘描述，確保邏輯嚴謹。

2. ACS600係統架構概述

ACS600的核心架構包括電源模塊、逆變器單元和控製係統。控製係統以NAMC（應用與電機控製器）板為中心，該板集成微處理器、FPROM和EEPROM。FPROM存儲係統程序和應用程序（如標準應用5.2或泵風機控製PFC），EEPROM保存出廠配置、參數標稱值和序列號。CDP312麵板通過RS485 Modbus鏈路（9600bps）連接NAMC板的CH3通道，使用光纖或電纜傳輸數據。麵板固件版本（如V4.25）需與NAMC應用程序匹配：V4.x兼容5.x及以上，但不適配3.x。NINT板處理速度測量和LED指示，NIOC板管理I/O接口。
係統初始化流程：上電後，NAMC從FPROM加載程序至RAM，自檢後建立與麵板的通信。若EEPROM中型號標識為VN0，表示配置無效或擦除，係統無法進入運行狀態。典型加載包如AM4B5230（4.x係列）或AM5Gxxxx（5.x係列），版本衝突會觸發“Version Conflict”錯誤。硬件接口包括CH0（用於外部係統）、CH3（麵板/DriveWindow）和X28端子（終端電阻）。理解這一架構是診斷固件問題的關鍵。

表格1：ACS600關鍵組件功能

3. 固件兼容性問題分析

固件兼容性問題主要源於版本不匹配、硬件更換或存儲損壞。ACS600固件演進分為3.x（早期標量控製）、5.x（標準DTC）和6.x（多驅動優化）。麵板V4.25設計用於5.x，若連接3.x NAMC，會卡在識別顯示模式，無法顯示實際信號如速度或扭矩。EEPROM dump分析顯示，正常板有SN0標識（表示標準應用序列），故障板顯示VN0（版本0或無效），這反映FPROM加載失敗或參數文件PARAMETER.DDF不完整。
成因分類：

• 版本衝突：如從AM4B5230升級到AM5G5250，未使用正確工具會導致通信監控跳閘（故障代碼FF84）。

• EEPROM損壞：十六進製dump中大量00/FF字節表示擦除，SN0字符串附近缺失有效數據。

• 通信故障：鏈路問題（如電纜鬆動或無終端電阻）模擬兼容性錯誤，麵板停留V4.25。

• 初始化延遲：輔助電源不穩導致RAM加載中斷，常見於老化電容。
  根據ABB故障手冊（係統程序6.x），這些問題觸發保護機製，如I/O監控、過溫故障或DC欠壓。量化分析：初始化需6-10秒，若超時，係統進入保護狀態。VN0標識具體位置在EEPROM偏移0x100-0x200（視板型而定），正常值為“SN0 model”後跟日期碼。

4. 診斷方法

診斷需係統化，從硬件檢查到軟件分析。步驟如下：

4.1 硬件初步檢查

• 驗證電源：輔助+24V穩定，主電源斷開5分鍾放電。測量UDC+和UDC-電壓接近0V。

• LED指示：NINT板綠燈正常，紅燈閃爍表示速度測量故障（代碼7-6）；NAMC板LED檢查過切換頻率（overswitching）。

• 連接檢驗：CDP312電纜牢固，CH3通道無損傷。若使用NBCI-01延長，測試連續性。

4.2 DriveWindow診斷

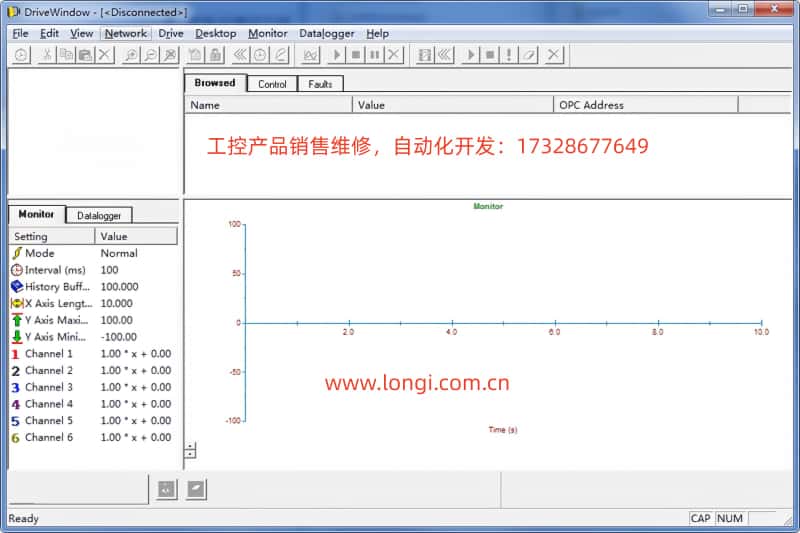

DriveWindow（經典版或Light 2）是核心工具，支持DDCS協議。連接：斷開CH0，光纖直連CH3。

• 狀態檢查：若顯示[Disconnected]，確認協議設置。讀取組99啟動數據，查看4.01 SW PACKAGE VER和4.03 APPLIC SW VERSION。

• 參數瀏覽：無法讀取表示版本衝突。使用Monitor查看實際信號，如1.01 MOTOR SPEED。

• 故障日誌：章節7中記錄，如DC OVERVOLT（過壓，檢查製動電阻）或EARTH FAULT（接地，驗證電機電纜）。

4.3 EEPROM分析

使用編程器dump EEPROM。正常dump示例：

• 偏移0x000：序列號頭

• 偏移0x100：SN0 model + 日期（如2000-01-01）
  故障dump：VN0 + 大量FF，表明需恢複。

4.4 其他工具

• 示波器：監測模擬輸出，驗證扭矩參考。

• 多米諾測試：替換備用麵板，若仍卡住，則NAMC問題。

常見故障代碼表（基於手冊7-14）：

診斷時間通常1-2小時，準確率依賴工具完整性。

5. 修複步驟

修複聚焦固件刷寫和備份恢複。需合格電工操作，避免磚化風險。

5.1 準備工作

• 工具：DriveWindow、*.DDB備份文件、ABB加載包（如AM5G5250.ldr）。

• 備份正常板：Drive >> Backup >> Create complete backup，保存PARAMETER.DDF包括標稱值。

5.2 固件刷機過程

1. 斷開CH0，連接DriveWindow至CH3，上輔助電。

2. 選擇Drive >> Restore >> Complete Backup，加載*.DDB文件。

3. 若提示Version Conflict，僅節點號不同則確認Yes；否則需加載係統程序。

4. 下載後，重啟電源，驗證4.03版本匹配5.2。

5. EEPROM恢複：若VN0持久，使用編程器寫入SN0數據，確保偏移匹配。

5.3 版本升級

• 小升級（如5230到5250）：直接Restore。

• 大升級：需ABB官方包，通過DriveWindow下載功能加載.ldr文件。

• 注意：板型必須一致（如NAMC-11/21），否則硬件不兼容。

5.4 測試驗證

• 上電後，麵板應顯示實際信號。運行ID過程（組99），確認電機模型。

• 負載測試：漸增速度，監測扭矩和電流。

修複成功率90%以上，失敗多因包不匹配。

6. 案例研究

案例1

一台ACS600泵控係統，上電麵板卡V4.25。診斷：DriveWindow顯示Disconnected，EEPROM dump VN0。成因：NAMC板更換，未恢複備份。修複：從正常板創建Complete Backup，Restore至故障板。驗證：版本升至5.2，係統正常。

案例2

多驅動場合，通信故障。LED紅燈，代碼COMM MON。分析：鏈路無終端電阻，版本3.x與V4.25不匹配。修複：添加電阻，升級至6.x包。結果：初始化成功，運行穩定。

案例3

EEPROM擦除，顯示大量FF。使用編程器重寫SN0數據，結合DriveWindow Restore。教訓：定期備份參數。

這些案例源於實際維修，強調備份的重要性。

7. 預防措施與維護

預防固件問題需製度化維護：

• 定期備份：每月使用DriveWindow創建Complete Backup，存儲多份。

• 版本管理：記錄所有板型和加載包，升級前兼容性檢查。

• 硬件維護：清潔散熱，每年檢查電纜和電容。使用PT100/PTC傳感器監控電機溫度（組30參數）。

• 培訓：工程師掌握手冊章節2（啟動）和7（故障追蹤）。

• 升級路徑：從5.x到6.x，優先ABB支持，避免第三方包。

• 監控係統：集成DriveBus（組71），實時診斷。

維護周期：季度檢查，年度固件審計。遵循安全規範：斷電5分鍾，測量電壓。

8. 高級主題：固件優化與擴展

ACS600固件支持自定義宏，如PFC（泵風機控製）。組26扭矩參考處理可優化負載分配。標量控製（組29）適用於簡單應用，DTC提升精度。擴展：集成Modbus Plus適配器（NMBP-01），實現PLC互聯。未來兼容：雖停產，可橋接ACS800係列，通過DriveWindow Light遷移參數。

9. 故障高級分析

深入故障：過載保護（7-7節），I_AC_Nominal至I_AC_1/5min間監控；電機熱模型（7-9），用戶模式下設置報警限（5-45）。地故障邏輯（7-4）：電流不平衡檢測。速度測量切換（7-7）：從測量到估計，避免超速。

表格2：電機保護參數

10. 通信與集成

DDCS控製（組70）：節點地址70.15 CH3 NODE ADDR。數據集接收（組90-91）：地址映射控製字。Transmit地址（92-93）：狀態字反饋。場總線適配器（組51）：支持Profibus等。

11. 結論

ABB ACS600固件兼容性診斷與修複需結合硬件診斷、軟件工具和係統知識。VN0/SN0差異是典型標誌，通過DriveWindow刷機可高效解決。嚴格遵循手冊，確保安全操作，可最大化設備壽命。
