高壓變頻器啟動冷凝泵失敗的係統性分析與解決方案

——以富士 FRENIC 4600 FM6e 在電廠凝結水泵應用為例

一、問題背景與現場現象描述

在火電廠、聯合循環電廠或大型工業裝置中，冷凝泵（Condensate Pump）通常屬於關鍵輔機，其啟動可靠性直接影響機組運行安全與穩定。隨著節能與調速需求的提升，越來越多電廠采用6kV 級高壓變頻器對冷凝泵進行調速控製。

在某電廠現場，一套采用 富士 FRENIC 4600 FM6e 高壓變頻器（6kV，1700kVA） 驅動冷凝泵的係統，在啟動過程中反複失敗，具體表現為：

• 啟動前，KM1、KM2 接觸器處於閉合狀態

• 當發出 VFD 啟動/運行指令（RUN） 後：

• KM1、KM2 立即自動斷開

• 變頻器停止運行並跳閘

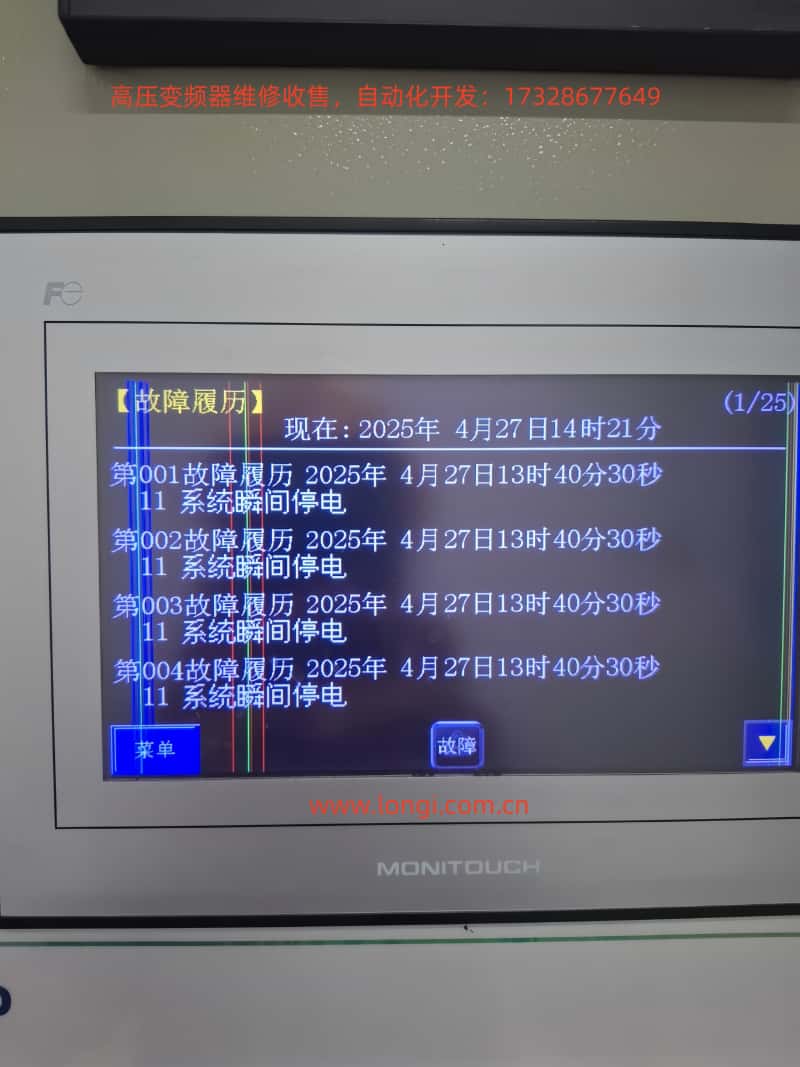

• HMI / 操作麵板 故障履曆反複記錄故障代碼：

  11 – 係統瞬間停電（System Instantaneous Power Failure）

該故障並非偶發，而是在多次嚐試啟動冷凝泵時重複出現，導致設備無法投入運行。

二、故障代碼 11 的工程含義解析

在富士 FRENIC 4600 係列高壓變頻器中，**故障代碼 11（係統瞬間停電）**的本質含義是：

變頻器檢測到係統側電壓在極短時間內下降到設定閾值以下（通常為額定電壓的約 85% 或更低，持續 ≥20ms），並據此判定係統電源不可用，從而觸發重故障保護。

需要特別強調的是：

• 這裏的“係統電壓”並不一定隻指 6kV 主回路電壓

• 在很多工程中，它也可能包括：

• 控製電源（AC200/220V）

• 斷路器/接觸器反饋回路

• 係統電壓檢測鏈路中的任一關鍵環節

一旦該判斷成立，變頻器會執行最高優先級的保護動作：

• 立即停止輸出

• 通過聯鎖邏輯斷開相關接觸器（如 KM1 / KM2）

• 記錄故障並禁止自動重啟

三、從係統角度看：為什麽“啟動就掉電”？

針對該案例，問題並不在“變頻器是否損壞”，而在於係統層麵的啟動條件被破壞。結合現場描述，可將可能原因歸納為四大類。

四、可能原因一：啟動順序與聯鎖邏輯錯誤（最常見）

4.1 高壓變頻係統的基本原則

在任何高壓 VFD 係統中，都必須遵守一個不可妥協的原則：

變頻器回路 與 工頻旁路回路，嚴禁並列運行。

如果係統在啟動前已經出現以下狀態之一：

• 變頻器側接觸器已合

• 工頻旁路接觸器也已合

• 或輸出回路被錯誤地“硬連接”

那麽在發出 RUN 指令的瞬間，係統聯鎖必然動作，強製分閘，以避免並列、反送電或母線衝擊。

4.2 KM1、KM2 的常見工程角色

在實際項目中，KM1、KM2 的定義並不統一，但通常屬於以下幾種組合之一：

如果在未完全確認其功能定義的情況下就進行操作，很容易出現：

• 啟動前“兩個都合了”

• RUN 指令一來，係統判定邏輯衝突

• 立即跳閘並報“係統瞬停”

結論：
在該案例中，KM1、KM2 在啟動前同時閉合，本身就極有可能是錯誤工況，變頻器的動作反而是“正常保護行為”。

五、可能原因二：啟動瞬間的係統電壓跌落（Voltage Dip）

5.1 冷凝泵的電氣特性

冷凝泵屬於：

• 大功率

• 高慣量

• 啟動轉矩需求高

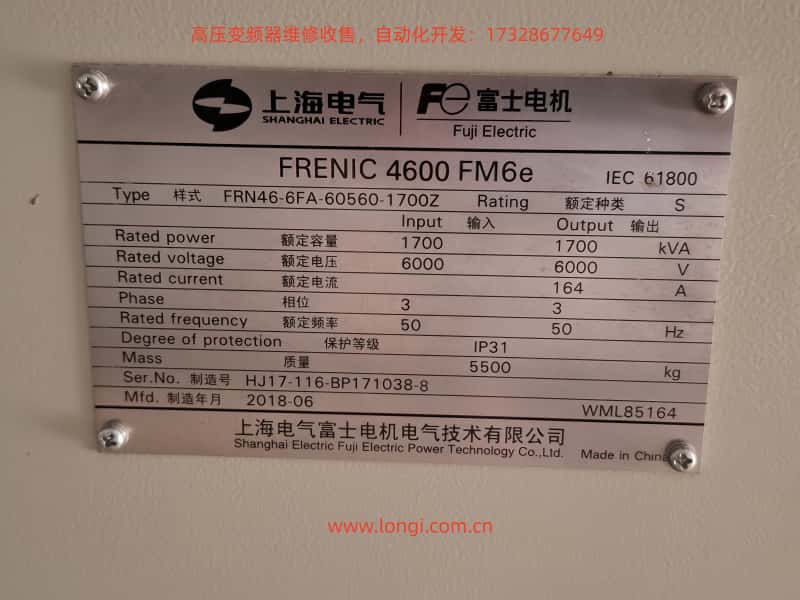

從銘牌數據看，該係統等級為：

• 6kV

• 1700kVA

• 額定電流約 164A

即使在變頻啟動模式下，如果參數設置不合理，仍可能在啟動瞬間對係統造成明顯衝擊。

5.2 常見導致電壓 dip 的因素

• 上級電網容量不足或母線偏弱

• 變壓器容量偏小，短路容量不足

• 高壓電纜線路長、阻抗大

• 同時有其他大功率設備啟動

• 變頻器加速時間過短（斜率過陡）

一旦母線電壓在幾十毫秒內跌破檢測閾值，係統就會判定為“瞬間停電”，即使肉眼或普通電壓表根本察覺不到。

六、可能原因三：係統電壓瞬停檢測參數過於敏感

在 FRENIC 4600 FM6e 中，與該故障直接相關的通常包括以下參數類別：

• 係統電壓瞬停檢測使能

• 瞬停判定電壓閾值（百分比）

• 瞬停後的處理方式（跳閘 / 穿越）

如果係統設置為：

• 檢測閾值過高（例如 90%）

• 或瞬停即判定為重故障

• 或未啟用“瞬停穿越（Ride-through）”

那麽在電網稍弱的現場，極易出現誤跳閘。

七、可能原因四：控製電源或反饋回路瞬斷（容易被忽視）

工程實踐中，大量“係統瞬停”並非主回路問題，而是：

• 控製電源 AC200/220V 波動

• 控製變壓器檔位選擇錯誤

• 中間繼電器、端子鬆動

• 接觸器線圈供電瞬斷

• 斷路器反饋信號抖動

對變頻器而言，這些都會被等價理解為“係統電源不可用”。

八、係統化解決思路（推薦實施順序）

8.1 第一步：徹底澄清 KM1 / KM2 的功能定義

• 查一次係統單線圖、二次控製原理圖

• 明確：

• 哪個屬於 VFD 回路

• 哪個屬於工頻旁路

• 是否存在自動/手動切換邏輯

在未明確前，不要討論“先合誰、後合誰”。

8.2 第二步：驗證是否真的存在電壓 dip

• 調取 DCS 或電能質量記錄

• 使用電壓暫降記錄儀

• 重點看 啟動瞬間 6kV 母線

這是區分“電網問題”還是“控製邏輯問題”的關鍵證據。

8.3 第三步：優化啟動策略與參數

• 延長變頻器加速時間

• 采用低頻起動、緩慢升速

• 避免與其他大負載同時啟動

在不犧牲工藝的前提下，盡量降低啟動電流斜率。

8.4 第四步：合理配置瞬停處理邏輯

• 啟用瞬停穿越（如減速繼續、恒速保持）

• 合理下調瞬停檢測閾值（如 80%）

• 不建議直接關閉係統電壓檢測，除非用於短期診斷且風險可控

8.5 第五步：排查控製電源與反饋鏈路

• 核查控製電源電壓穩定性（±10%）

• 檢查端子、熔斷器、繼電器

• 檢查斷路器反饋信號是否可靠

很多“高壓問題”，最終其實是“低壓控製問題”。

九、故障發生後的規範處理流程

1. 切斷主電源，確認直流母線完全放電

2. 通過 HMI / 操作麵板複位故障

3. 查看詳細故障履曆與狀態位

4. 記錄發生時間、係統狀態、操作步驟

5. 必要時聯係廠家服務支持，提供完整日誌

十、結論：這是一個“係統工程問題”，不是單一設備故障

從該案例可以看出：

• 變頻器並未“無故跳閘”

• 故障 11 是一個高度係統性的信號

• 啟動順序、聯鎖邏輯、電網條件、參數策略，缺一不可

隻有站在“係統工程”的高度去分析高壓變頻器應用，才能真正解決問題，而不是反複試錯。
