一、問題背景：更換 CNC 後，問題反而“升級”了

在 FANUC CNC 維修與改造項目中，一個非常常見但極易被誤判的現象是：

設備在更換 CNC 控製器之前就存在“頻繁關機、重啟或不穩定”的問題；
更換 CNC 後，係統反而開始出現大量報警，甚至徹底無法上電。

本文基於一個真實案例展開分析：

係統：FANUC Series 0i-MC
設備類型：加工中心 / 數控機床
客戶反饋：

原係統經常 CNC OFF（不穩定）
更換 CNC 控製器後：

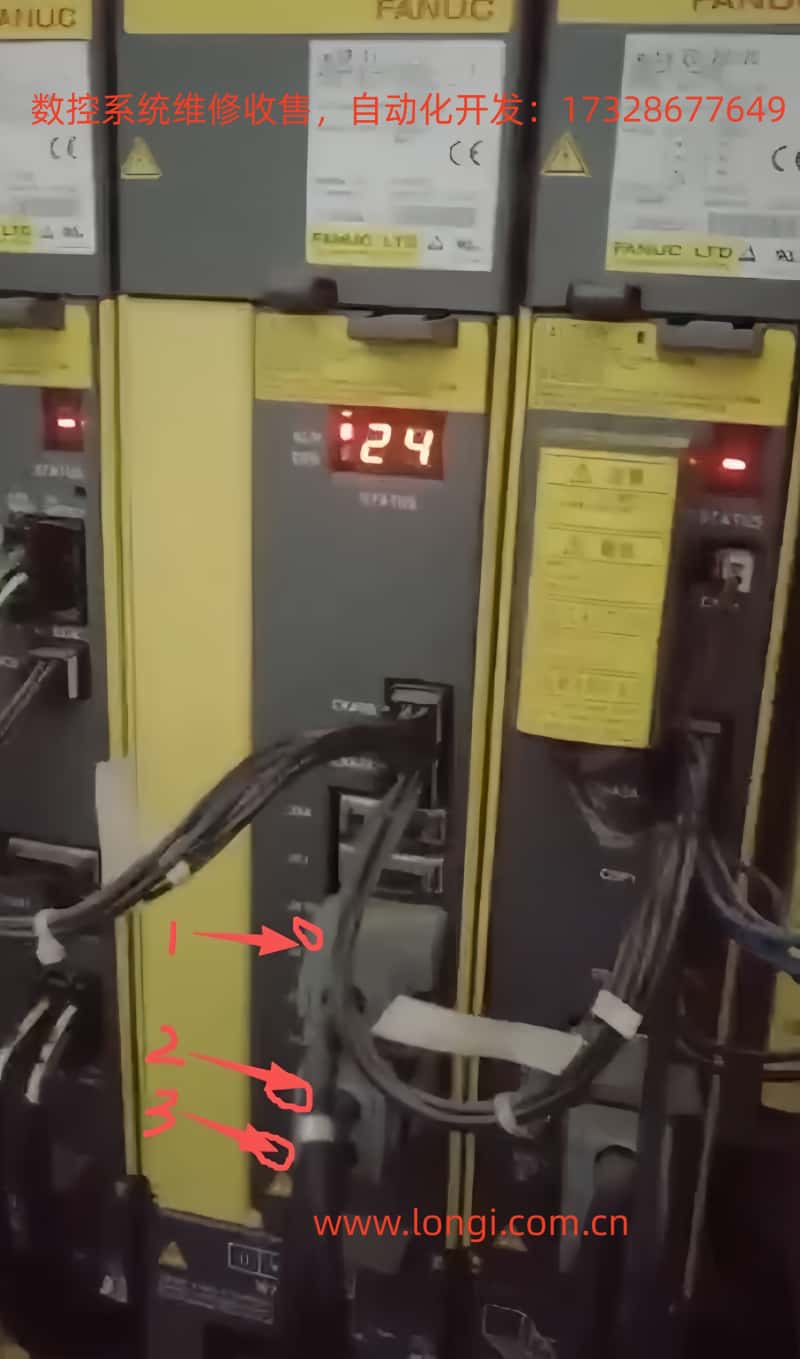

第一次啟動 → SPM Alarm 24
再次運行 → SPM Alarm 51

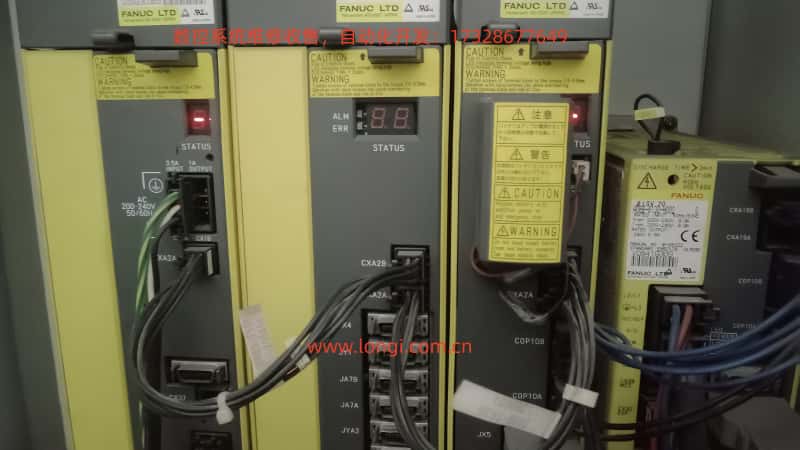

第三次上電 → SPM 無 LED 顯示

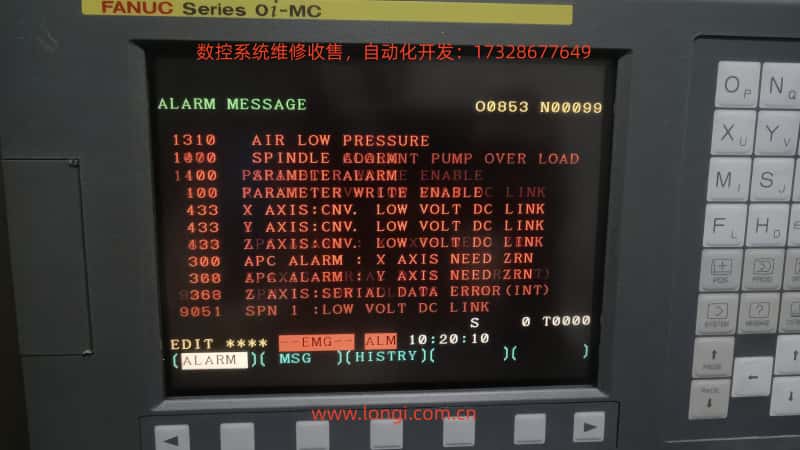

CNC 畫麵同時出現：
9051 SPN LOW VOLT DC LINK
433 X/Y/Z AXIS LOW VOLT DC LINK
多個 APC、電池、串行錯誤報警

這類問題如果隻從“控製器參數或通信”角度分析，很容易走彎路。下麵我們將用工程視角逐層拆解。

二、FANUC CNC 電源架構簡述（理解故障的前提）

在 FANUC 0i-MC + α / β 係列係統中，電源結構並不是“每個模塊各自供電”，而是：

PSM / SPM（主電源 / 主軸功率模塊）
整流 AC 輸入
建立 DC LINK（直流母線）
SVU / SVM（伺服電源 / 伺服放大器）
與主軸模塊共用 DC LINK
CNC、I/O、控製回路
依賴 24V 控製電源與母線狀態

關鍵結論：

一旦 DC LINK 電壓異常，主軸 + 所有伺服軸會同時出問題，並不是“單軸故障”。

三、報警現象總覽：哪些是“主因”，哪些是“結果”

在本案例中，報警大致分為三類：

1. 核心報警（必須優先處理）

9051 SPN 1: LOW VOLT DC LINK
433 X / Y / Z AXIS: CNV LOW VOLT DC LINK
SPM Alarm 24
SPM Alarm 51
SPM 無 LED / 無顯示

這些報警的共同點隻有一個：
都指向 DC LINK 電壓異常或功率回路問題

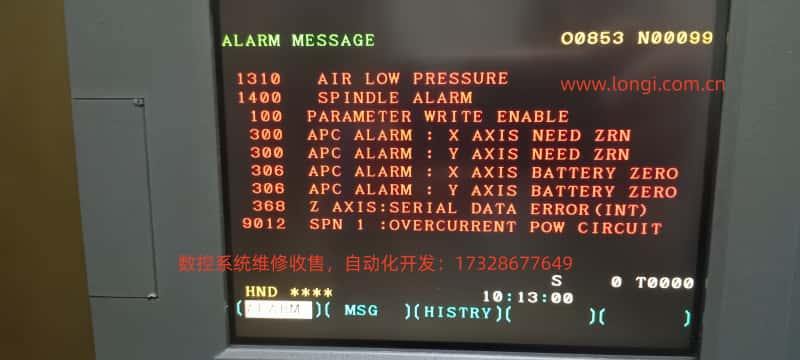

2. 伴隨報警（由母線異常引發）

1400 SPINDLE ALARM
901 / 9012 SPN OVERCURRENT POWER CIRCUIT
368 / 936 SERIAL DATA ERROR

這些通常是：
DC 電壓不穩 → 模塊內部保護觸發
或模塊在異常狀態下嚐試啟動 → 過流、通信中斷

3. 次要報警（與本次根因無直接關係）

1310 AIR LOW PRESSURE
300 APC ALARM: AXIS NEED ZRN
306 APC ALARM: BATTERY ZERO
100 PARAMETER WRITE ENABLE

這些屬於：
外部條件（氣源）
電池丟電後的必然結果
維護狀態提示
不能作為本次宕機的根因

四、SPM Alarm 24 / 51 的工程級解釋（非常關鍵）

1. SPM Alarm 24：並不等於“簡單通信錯誤”

在維修實踐中，SPM Alarm 24 經常被誤解為：
“CNC 與主軸放大器之間通信錯誤 / 光纖問題”

但在伴隨 DC LINK 報警的情況下，Alarm 24 更常見的含義是：
DC 母線預充電失敗
整流後母線電壓未能建立
預充電電阻 / 繼電器異常
內部電源處於臨界不穩定狀態

換句話說：通信異常是“表象”，電源異常是“根因”。

2. SPM Alarm 51：直流母線已經進入危險區

SPM Alarm 51 的典型含義是：
DC LINK 電壓過低
或功率回路無法維持正常工作點

常見工程原因包括：
DC 母線電容老化（ESR 急劇上升）
整流橋性能下降
IGBT 部分擊穿
輸入電源瞬時跌落

3. SPM LED 不顯示：硬件級失效信號

當出現以下現象：
SPM 麵板無 LED
無狀態顯示
上電無任何反應

基本可以確認：
SPM 內部電源或功率部分已經徹底損壞

此時繼續反複上電，隻會擴大損壞範圍。

五、為什麽“換 CNC”會成為問題的觸發點？

這是很多客戶和工程師都會困惑的問題。

事實是：
原係統已經存在：
電源老化
母線不穩定
或現場電網波動
原 CNC 在“邊緣狀態”下還能勉強運行
新 CNC 上電特性更標準
觸發了本已存在的 SPM 隱患

更換 CNC 並不是根因，而是“放大器”

六、完整故障鏈還原（工程視角）

textSPM / 電源模塊老化        ↓
DC LINK 建立困難
        ↓
SPM Alarm 24（預充/建立異常）
        ↓
母線電壓進一步跌落
        ↓
SPM Alarm 51（低壓/功率異常）
        ↓
軸放大器同時報 433
        ↓
CNC 報 9051 / 通信中斷
        ↓
SPM 內部電源或功率器件損壞
        ↓
SPM 無 LED / 無法上電

七、正確的工程診斷思路（避免無效更換）

Step 1：不要再反複上電

DC LINK 故障狀態下反複啟動 = 加速 IGBT / 整流橋 / 電容死亡

Step 2：確認 24V 控製電源是否存在

若 24V 正常，但 SPM 無顯示
→ SPM 內部板級故障概率極高

Step 3：檢查 DC BUS 實體連接

母線銅排
插接端子
接觸器與熔斷器

Step 4：核實模塊型號（A06B-XXXX）

判斷是否可維修
判斷是否必須更換
確認與 CNC 係統的代際兼容性

八、維修與處理建議（實戰向）

1. 優先處理 SPM / PSM
   不要先糾結 CNC 參數

2. 必要時整套電源鏈一起評估
   SPM + PSM + DC BUS

3. 恢複電源穩定後
   再處理 APC、電池、回零

4. 最後才是參數與通信驗證

九、常見誤區總結

隻盯著“換了 CNC”
隻看通信報警，不看 DC LINK
忽略多個軸同時低壓的意義
在 SPM 無顯示狀態下繼續通電測試

十、結論

在 FANUC CNC 係統中：

凡是出現“SPM 報警 + 多軸 DC LINK 低壓 + CNC 頻繁 OFF”的組合，
第一懷疑對象永遠是：電源與直流母線，而不是控製器程序。

正確的判斷順序，能幫你：
少換錯件
少走彎路
快速鎖定真正的高價值維修點
