一、引言：為什麽“通訊正常”卻“數據全錯”？
在水質在線監測係統中，HACH SC1000 控製器被廣泛應用於 pH、電導率、溶解氧、濁度、COD、氨氮等多參數采集係統。大量項目會通過 RS485 / Modbus RTU 的方式，將 SC1000 接入上位中控係統（工控機、PLC 或 DCS），實現遠程監控與數據集中。
在實際工程中，最令人困惑、也最容易誤判的一類問題是：
串口在線，通訊無報錯，但中控畫麵上的數據嚴重異常：
有的變量為 0，有的出現極大值，有的參數“跑到別的通道上”。
很多工程人員第一反應是：
“是不是線壞了？”
“是不是幹擾？”
“是不是 Modbus 參數不對？”
但真實案例表明：
當通訊穩定在線、CRC 正常，但數據“邏輯錯亂”時，問題幾乎一定不在物理層，而在“寄存器映射層”。
本文基於一次真實現場故障（SC1000 參數查看後，中控全部數據顯示異常），係統拆解這類問題的底層原理、判斷邏輯與工程恢複方法。
二、係統結構回顧：SC1000 的 Modbus 並不是“固定表”
很多工程人員存在一個誤區：
認為 SC1000 的 Modbus 寄存器是“出廠固定的”。
事實上，SC1000 屬於模塊化多參數控製平台，它的 Modbus 輸出不是單一死表，而是由三層結構共同決定：
探頭模塊層（pH、LDO、Conductivity、Turbidity…）
內部變量層（測量值、溫度、狀態、報警、錯誤碼）
Modbus 發布層（電報/映射表）
真正對外輸出寄存器的，是第三層 ——
Modbus 映射表（也常被稱為：電報、變量發布表、寄存器映射）。
這張表決定了三件事：
一旦這張表被修改或重建，中控側如果仍然按“舊表”讀取，就必然出現錯位。
三、典型故障現象與技術指紋
在本次案例中，現場中控表現為：
這類現象具有非常典型的技術特征：
1. 非物理層錯誤的特征
這說明：
幀是完整的、校驗是正確的、通訊是通的。
2. 映射錯位的典型特征
這說明：
Modbus 表結構與中控解釋方式不匹配。
四、核心根因：SC1000 的“電報映射表”被改變
在 SC1000 中，通過菜單可以查看和編輯每個探頭的發布變量。例如：

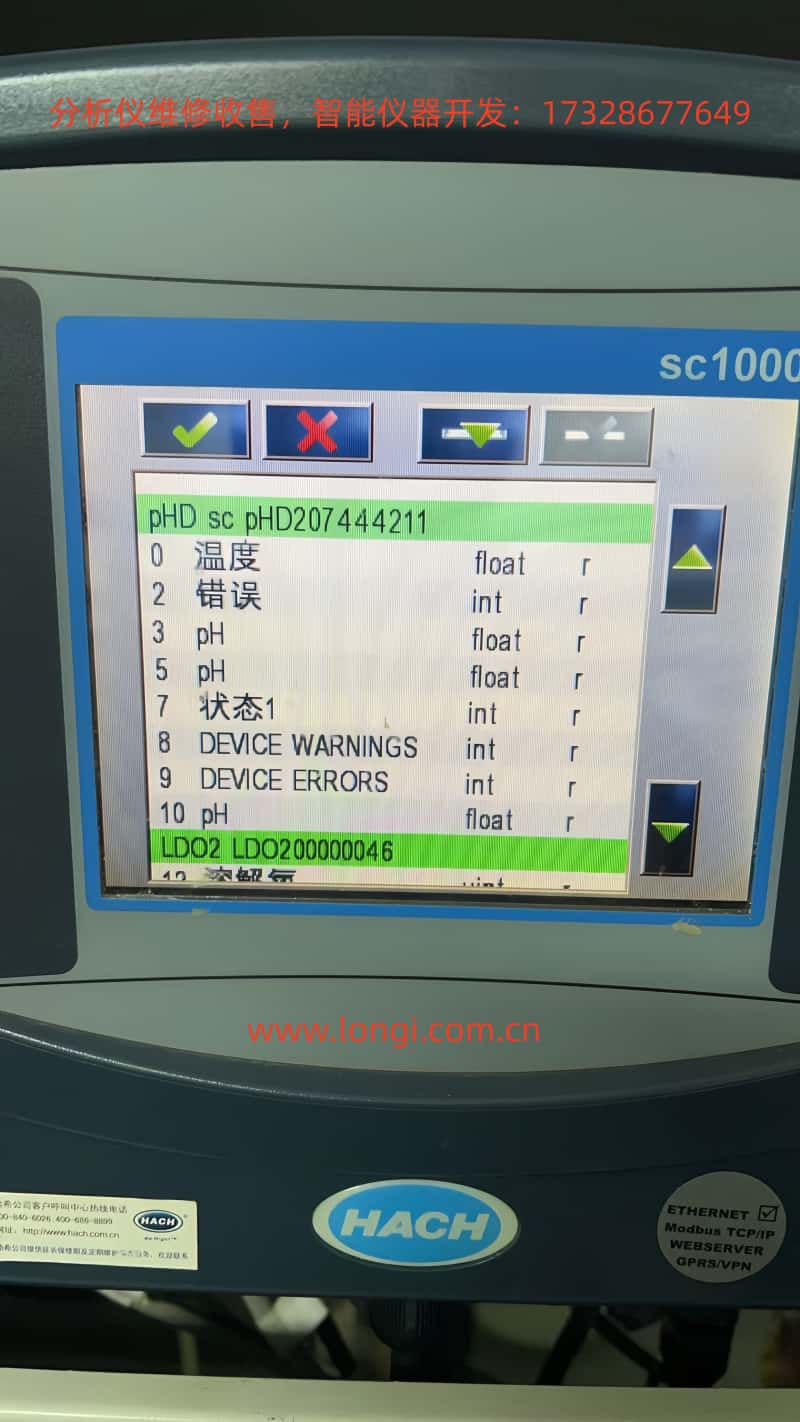

0 溫度 float2 錯誤碼 int3 pH float5 pH float7 狀態字 int8 Device warnings int9 Device errors int10 pH float
注意兩個關鍵點：
1. 地址不連續
索引為：0, 2, 3, 5, 7, 8, 9, 10…
說明廠家默認表包含了大量“狀態字 / 故障字 / 係統變量”。
2. 數據類型混雜
float + int + float + int + float…
而工程現場的中控係統，通常按如下方式配置：
40001 pH float40003 溫度 float40005 電導率 float40007 溶解氧 float
即：連續 float 表。
當 SC1000 的映射表被恢複為“廠家默認結構”後，中控仍按“工程定製連續 float 表”去解釋，結果必然是：
地址錯位、數據錯位
一個真實值被錯誤解釋
後續變量全部漂移
這正是本次故障的本質。
五、為什麽“隻是查看參數”，也會引發災難？

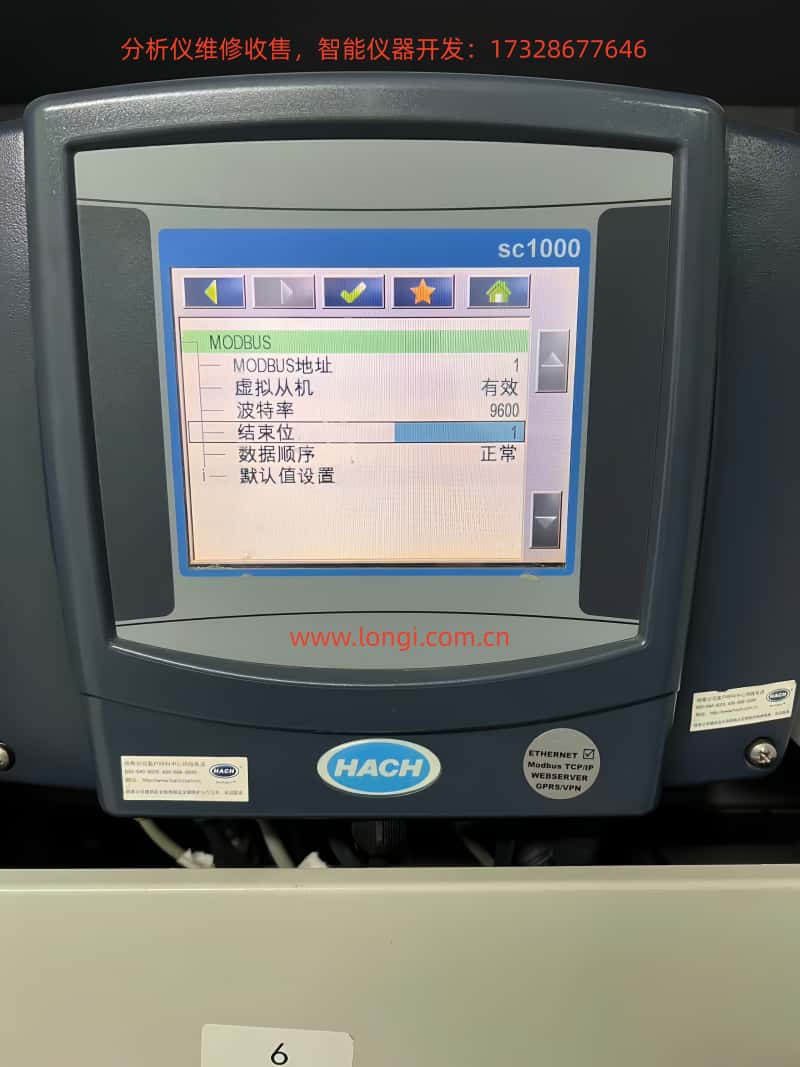

SC1000 的 Modbus 菜單中，通常包含：
通訊參數
默認值設置
映射表
探頭發布變量
其中默認值設置 / 模塊加載 / 變量刷新類功能，存在兩個工程風險：
查看後按“√”保存
插拔探頭或進入模塊管理
這些操作，都會觸發 SC1000 重新生成 Modbus 發布表。
一旦重建，原來工程定製的連續變量表就會被廠家默認結構覆蓋。
這就是大量現場“昨天還正常，今天全亂”的根本原因。
六、係統化排查流程（工程可複製）

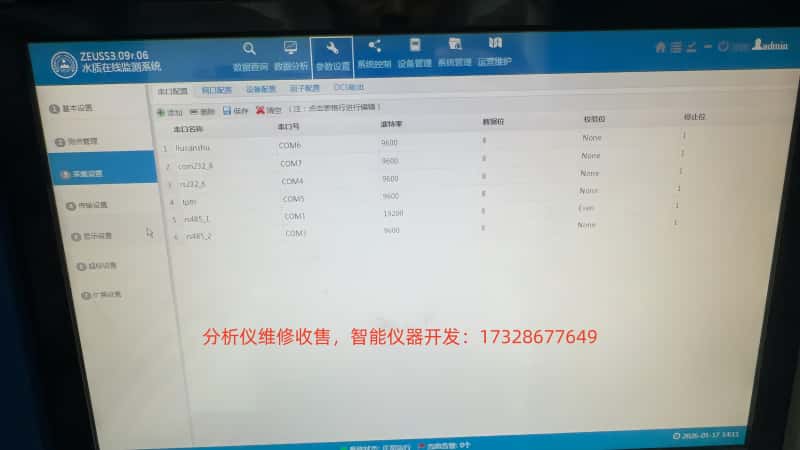

Step 1：先判斷“是不是通訊問題”
滿足以下條件，基本可排除物理通訊層：
串口在線
數據穩定刷新
改字節序，數值有規律變化
若成立，直接跳過線路檢查。
Step 2：確認是否為“映射錯位”
典型驗證方法：
找一個現場真實值（如 pH = 7.689）
看它是否出現在錯誤變量上
是否僅一個值“像真的”，其餘為 0
若成立，100% 進入映射排查。
Step 3：進入 SC1000 的 Modbus 電報表
路徑通常為：

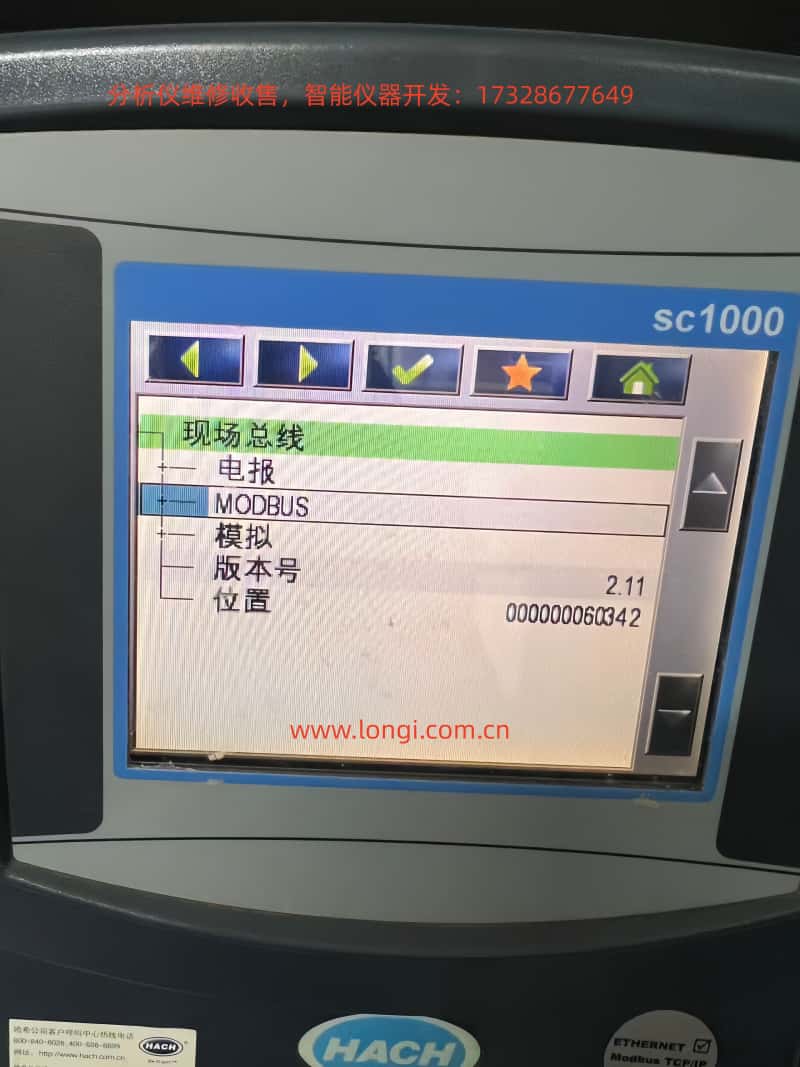

現場總線 → MODBUS → 探頭 → 變量/電報/寄存器
檢查三點：
索引是否連續
是否混入大量 int / 狀態字
是否與中控點位表一致
Step 4：對照中控寄存器結構
在中控中確認：
功能碼（03/04）
起始地址
數據類型（Float32 / Int16）
寄存器長度（1 / 2 個）
判斷中控是否仍按“老表”解析。
七、工程恢複方案（優先級排序）
方案一：恢複 SC1000 映射表（最優）
若能獲得以下資料之一：
項目調試文檔
原寄存器對照表
集成商資料
係統交付文件
可直接在 SC1000 中：
刪除多餘狀態變量
重排變量順序
恢複連續 float 工程表
優點：
不改中控程序
恢複最快
風險最低
方案二：現場重建工程表
在無資料情況下，可按工程常規重建：
推薦結構示例：
0 pH float2 溫度 float4 電導率 float6 溶解氧 float8 濁度 float10 COD float
原則：
全部使用 float
連續排列
不混入狀態字
由 SC1000 控製發布順序
完成後，中控無需修改或隻需微調地址。
方案三：修改中控點位（不推薦）
當 SC1000 無法改動時，隻能反向在中控中：
重配每個點位地址
調整數據類型
調整偏移量
缺點是：
工作量大
易出二次錯誤
後續維護難度高
八、如何避免此類事故再次發生
1. 在項目交付階段必須導出 Modbus 表
無論是截圖、Excel 還是文檔，都應形成：
《SC1000 Modbus 寄存器發布表》
這是係統生命線。
2. 嚴禁“默認值設置”隨意操作
此菜單應視為：
等同 PLC 恢複出廠。
3. 探頭更換必須同步核查映射表
SC1000 是動態平台，探頭變化，發布表必變化。
4. 重要係統建議雙向備份
並形成可追溯配置管理。
九、結論
當 HACH SC1000 與中控係統出現：
時，工程人員應立刻將排查重點放在：
Modbus 電報/映射表結構，而不是通訊參數。
SC1000 並非“固定寄存器儀表”，它的 Modbus 輸出本質是工程可變結構。
一旦表結構變化，中控側如果不同步，係統就會立刻“邏輯失真”。
真正解決這類問題的關鍵，不是反複調串口，而是：
看表、對表、改表、存表。
