Hitachi SJ300變頻器參數無法編輯的故障診斷與完整解決方案

Hitachi SJ300係列變頻器作為一款經典的高性能矢量控製型交流變頻器，在工業自動化領域廣泛應用於風機、水泵、輸送機、機床、電梯等設備。盡管SJ300已上市多年，但其可靠性和參數豐富度仍深受用戶青睞。然而，在實際維護中，許多用戶經常遇到一個頑固問題：操作麵板上電後顯示“b37”（即參數B037代碼），使用上下鍵切換到A001、A002等參數，按FUNC鍵卻直接返回b37，無法進入參數值編輯模式，甚至所有參數都無法修改。這種現象看似簡單，卻往往讓現場工程師束手無策，導致設備調試停滯、生產線延誤。

本文將從SJ300操作原理入手，係統剖析這一故障的成因、診斷邏輯、徹底解決路徑，並提供預防措施和高級技巧。全文基於Hitachi官方SJ300指令手冊（NB613係列）和實際案例，旨在幫助用戶快速定位並修複問題，避免反複試錯。

一、SJ300變頻器操作麵板與參數體係概述

SJ300係列采用數字操作器（Digital Operator），常見型號為OPE-SRE或OPE-S，支持本地/遠程安裝。麵板布局包括：

• 7段LED顯示屏：顯示參數代碼（如A001）、數值（如60.00 Hz）、監視量（如輸出頻率、電流）或錯誤碼。

• 指示燈：POWER（電源）、ALARM（報警）、RUN（運行）、PRG（編程模式）。

• 操作鍵：

• FUNC：功能切換鍵，用於進入/退出參數值顯示或在參數間跳轉。

• STR（記憶鍵）：保存修改值到EEPROM。

• ▲/▼（上下鍵）：選擇參數代碼或調整數值。

• 綠色RUN鍵：啟動運行。

• 紅色STOP/RESET鍵：停止運行並複位報警。

• 附加：電位器（OPE-SRE型）用於頻率給定。

SJ300參數分組：

• A組：基本功能（如A001：頻率給定源）。

• B組：精細調整（如B031：軟件鎖、B037：功能碼顯示限製）。

• C組：智能端子。

• D組：監視量。

• U組：用戶自定義組。

標準參數修改流程：

1. 停止狀態（RUN燈滅）。

2. 上下鍵選參數代碼。

3. 按FUNC進入值顯示（可編輯）。

4. 上下鍵改值。

5. 按STR保存。

6. 按FUNC返回代碼列表或監視模式。

故障定義：當按FUNC無法進入值顯示、直接返回代碼（如b37），即為“參數鎖定”現象。

二、故障現象詳細描述與典型案例

用戶常見反饋：

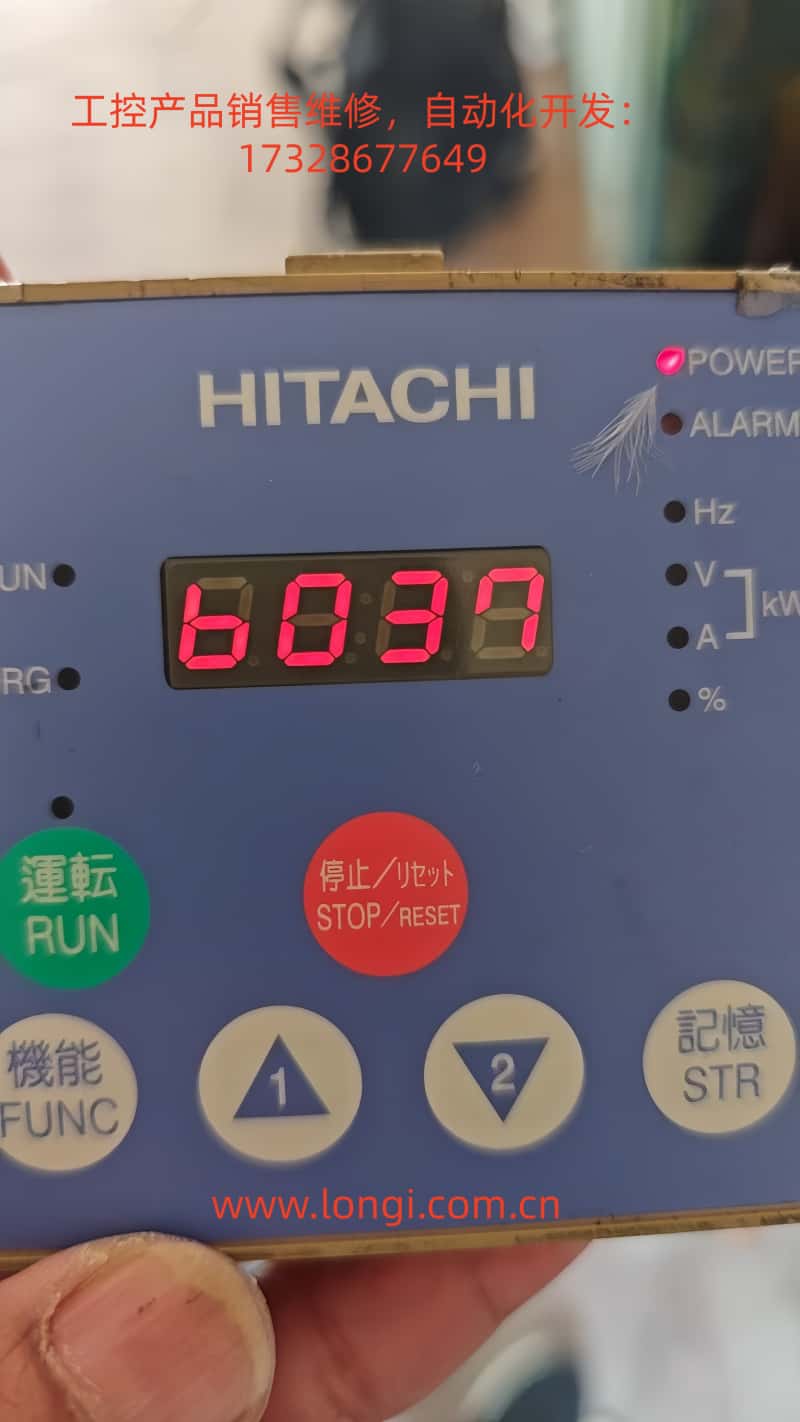

• 上電默認顯示b37（B037代碼）。

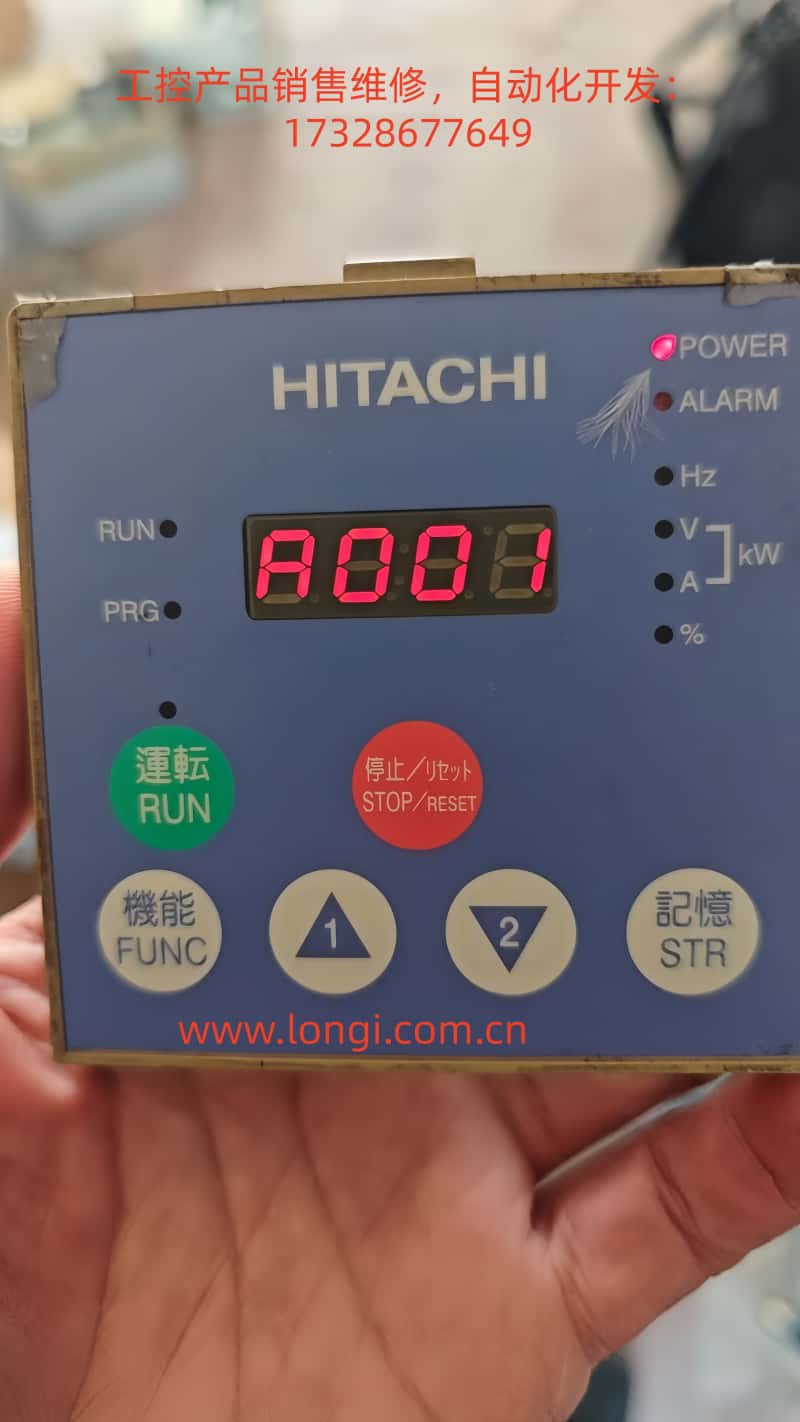

• 上下鍵可切換到A001、F001等，但按FUNC後LED閃爍一下立即返回b37。

• 所有A/B/C組參數均無法進入編輯。

• PRG燈亮（編程模式），但無值顯示。

• 部分用戶報告：連b031都無法按FUNC進入值。

典型案例：

1. 工廠新機調試：參數初始化後出現，疑似出廠設置。

2. 維護後複現：更換麵板或遠程操作器後。

3. 長期運行：操作員誤操作或斷電導致EEPROM異常。

此現象並非硬件損壞，而是軟件保護機製觸發。核心在於B031和B037兩個參數。

三、根本原因一：B031軟件鎖模式（Software Lock Mode）

B031是SJ300最重要的保護參數，用於防止意外修改關鍵設置。官方手冊明確：電機停止時，B031總是可訪問（無論其他參數是否鎖定），這是診斷突破口。

B031可選值及含義（摘自SJ300手冊）：

• 默認值通常為00或10。

• 許多用戶在調試時將B031設為02或03，導致整個參數體係鎖定。

• 為什麽顯示b37？ 因為B037常與B031配合使用，鎖定後默認停留在B組最後參數（b037）。

四、根本原因二：B037功能碼顯示限製（Function Code Display Restriction）

B037控製參數顯示範圍，防止操作員看到無關參數，減少誤操作風險。

B037可選值：

• 00：顯示全部功能碼（默認推薦）。

• 01：僅顯示已使用功能（根據A001、A002等自動隱藏未用參數。例如A001=01時，隱藏A005~A016等模擬輸入相關參數）。

• 02：僅顯示用戶自定義U組（U001~U012）。

當B037=01或02時：

• 許多A/B/C組參數被“隱藏”，上下鍵跳過它們。

• 即使參數存在，按FUNC也無法進入值顯示，直接返回代碼列表或默認b37。

• 用戶誤以為“進不了參數”，實為顯示被限製。

五、其他次要原因

1. 運行狀態限製：許多參數（尤其是A/B組）在RUN燈亮時禁止編輯。

2. 麵板接觸不良：遠程操作器電纜鬆動、按鍵老化，導致FUNC鍵無效。

3. EEPROM異常：斷電或電磁幹擾導致參數損壞（通常伴隨E08錯誤）。

4. 初始化後默認：出廠或複位後B037=00，但部分批次預設b37為默認顯示。

六、一步步徹底解決指南（安全第一）

⚠️ 前提：確保變頻器停機（按STOP/RESET，RUN燈滅），斷開負載，穿戴絕緣防護。

步驟1：確認停止狀態

• 按紅色 STOP/RESET 鍵2秒以上，確保無RUN指示。

• 若有ALARM燈亮，先複位（STOP/RESET）。

步驟2：進入B031（必先改此——核心突破口）

• 上電，顯示b37（或其它）。

• 按 ▲/▼ 鍵切換到 b031（顯示b031）。

• 按 FUNC：此時應進入值顯示（因為B031在停止時總是可訪問）。

• 若值不為10，按 ▲/▼ 改為 10（High-level，高級訪問）。

• 按 STR 保存（顯示閃爍確認）。

• 按 FUNC 返回代碼。

步驟3：修改B037

• 切換到 b037。

• 按 FUNC 進入值。

• 改為 00（顯示全部）。

• 按 STR 保存。

步驟4：驗證

• 切換到 A001，按 FUNC，應顯示當前值（如00或01）。

• 修改A001為00（鍵盤給定），STR保存。

• 若成功，所有參數恢複正常。

步驟5：若FUNC仍無效（終極手段）

• 檢查麵板：重新插拔電纜，確保接觸良好。

• 嚐試初始化：

• 斷電，按住 STR + FUNC，上電保持5秒（部分型號支持）。

• 或查手冊：將 B084 設為01後複位。

• 若仍失敗：更換操作器或送修（判定為EEPROM或CPU板故障）。

注意：修改後重新上電測試，避免帶載改參數。

七、關鍵參數速查表（B組相關）

八、預防措施與最佳實踐

1. 備份參數：使用 SRW-0EX 拷貝單元上傳所有參數到PC。

2. 設置B031=10：調試期全開放，投產後若需保護，設為00並接SFT端子到常閉按鈕。

3. B037保持00：除非有明確需求，避免隱藏參數導致誤判。

4. 操作規範：修改前拍照記錄原值；關鍵參數張貼保護標簽。

5. 定期維護：每年檢查麵板電纜、散熱風扇、除塵。

6. 人員培訓：操作員需了解B031/B037機製，避免誤設。

九、高級技巧：參數批量管理與故障預防

• 參數拷貝：SRW-0EX支持上傳/下載全套參數，適合多台設備複製。

• U組自定義：設B037=02後，用U001~U012定義常用參數（如頻率、加減速時間），便於快速維護。

• 遠程監控：加裝Modbus RTU卡，通過PLC/SCADA讀寫參數，避免手動操作麵板。

• EEPROM保護：避免頻繁斷電，安裝浪湧保護器（SPD）。

• 常見錯誤碼處理：

• E08（EEPROM錯）→ 執行初始化（B084=01）。

• E30（CPU錯）→ 需返廠維修。

十、結論

Hitachi SJ300參數無法編輯的核心在於 B031軟件鎖 與 B037顯示限製 的組合觸發。

請牢記關鍵原則：

停止狀態下，B031參數永遠可改。

標準排障口訣：

1. 停機看b31，改成10解鎖底。

2. 再找b37，設為00顯全體。

3. 若還不能改，檢查麵板和EEPROM。

掌握這些細節，不僅能5分鍾內快速修複SJ300，還能舉一反三處理ABB、Siemens等其他品牌變頻器的類似保護機製。工業現場，參數管理就是安全與效率的底線。建議每位工程師隨身攜帶SJ300手冊PDF，並建立參數變更日誌。
