ABB ACS611變頻器“LINE CONV”故障深度解析:從原理到排查的全流程指南
發布時間:2026-01-22 11:34:22 | 瀏覽量:372

摘要

ABB ACS611係列變頻器作為工業傳動領域的“全能型”產品,廣泛應用於風機、水泵、壓縮機等通用負載,其“LINE CONV”(線路轉換器/整流單元)故障是高頻停機原因之一。該故障涉及整流拓撲、電源係統、控製電路等多環節,若未及時排查,可能導致整流模塊損壞、直流母線異常甚至設備安全事故。本文從ACS611的整流原理入手,係統解析“LINE CONV”故障的觸發機製、核心原因及排查流程,結合實際案例與預防措施,為工程技術人員提供可操作的故障解決指南。


一、引言

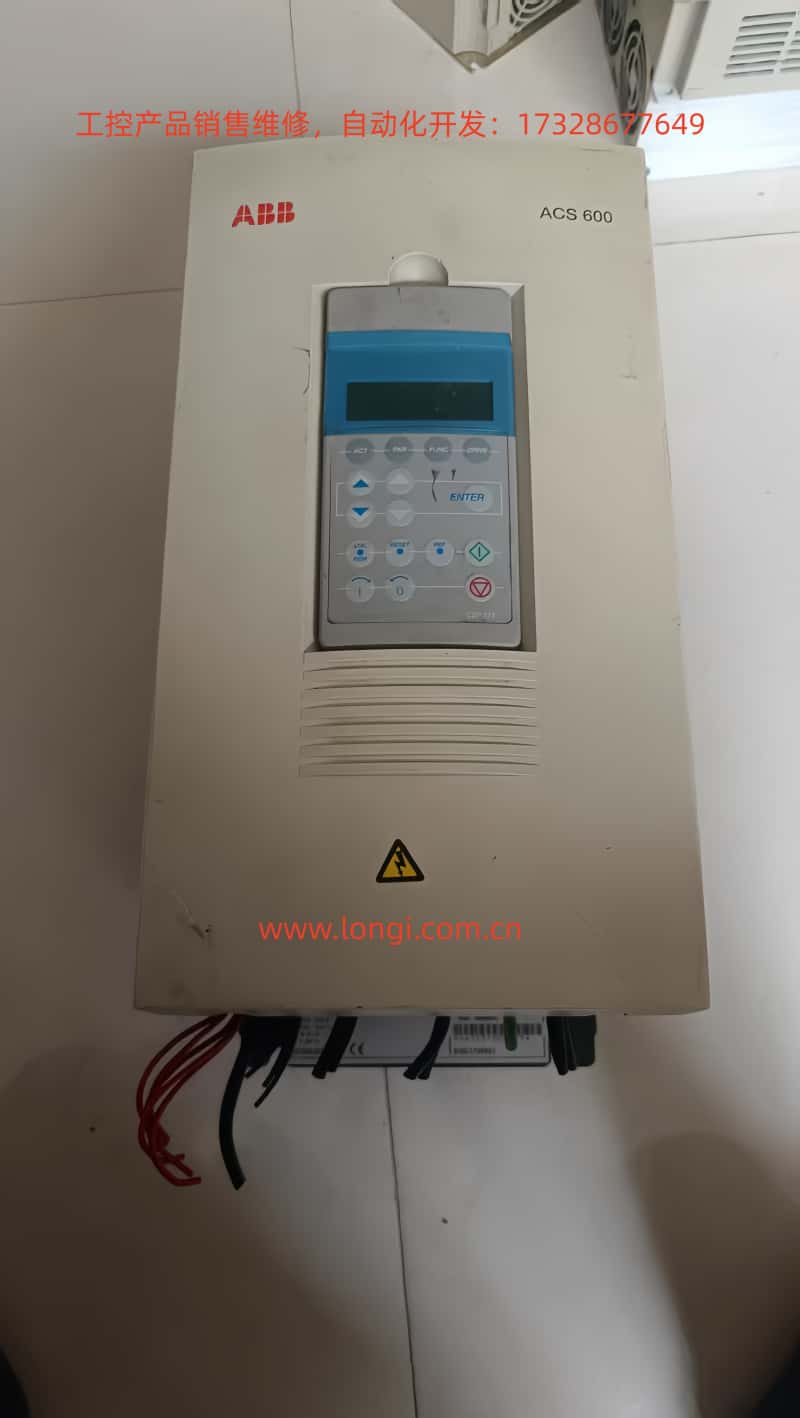

ABB ACS611係列變頻器是ABB工業傳動針對中大型負載推出的“智能型”變頻器,覆蓋5.5~560kW(對應視在功率約7~700kVA),支持二極管整流、AFE(主動前端)整流等多種拓撲。其中,70kVA規格的ACS611變頻器廣泛應用於中型風機、水泵及壓縮機負載,具備能量回饋、功率因數校正(PF≥0.98)等功能,是工業節能改造的核心設備之一。

然而,在長期運行中,“LINE CONV”故障(故障代碼:LINE CONV FAULT)是該係列變頻器的“高頻殺手”。據ABB售後數據統計,ACS611係列停機故障中,“LINE CONV”占比約18%,主要發生在整流單元異常場景。本文將從原理拆解→原因分析→排查流程→案例驗證→預防措施全鏈路解析該故障,幫助技術人員快速定位問題、恢複生產。

二、ACS611整流拓撲與“LINE CONV”故障定義

(一)ACS611的整流拓撲

ACS611係列的整流單元(Line Converter)是變頻器的“能量入口”,負責將交流輸入轉換為直流母線電壓。根據功率規格,70kVA及以上機型多采用AFE(主動前端)整流拓撲,其核心部件包括:

  • IGBT模塊:作為整流開關器件,通過PWM控製實現能量雙向流動(電機回饋能量可反饋至電網);

  • 預充電電路:由預充電電阻(PTC/線繞電阻)和預充電接觸器組成,限製上電時的衝擊電流;

  • 直流母線電容:緩衝整流後的直流電壓,穩定逆變單元的輸入;

  • 控製電路:包括電壓/電流傳感器、驅動板、CPU板,實現整流單元的閉環控製。

相比傳統二極管整流,AFE拓撲的優勢在於能量回饋功率因數校正,但結構更複雜,故障點更多(如IGBT驅動、預充電電路)。

(二)“LINE CONV”故障的官方定義

根據ABB《ACS611故障代碼手冊》,“LINE CONV”故障的觸發條件為:

整流單元(Line Converter)檢測到交流輸入→直流母線轉換異常,無法維持穩定的直流母線電壓,或整流模塊(二極管/IGBT)出現短路/開路、驅動信號丟失等問題。

該故障的典型表現包括:

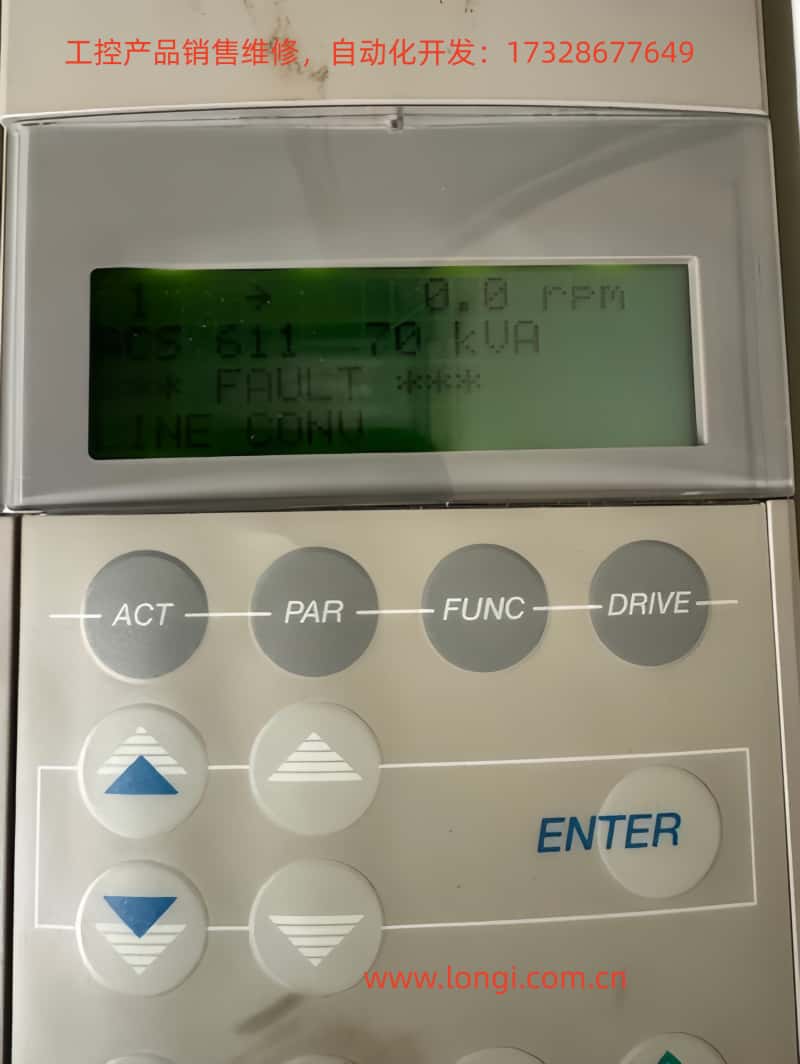

  • 變頻器麵板顯示“*** FAULT ***”+“LINE CONV”;

  • 直流母線電壓異常(過壓/欠壓/波動);

  • 整流電流超過額定值(如120%額定電流);

  • 預充電失敗(上電時無法建立直流母線電壓)。

三、“LINE CONV”故障的核心原因分析

“LINE CONV”故障的本質是整流單元無法正常完成“交流→直流”轉換,其原因可分為外部電源硬件損壞控製異常環境因素四大類,具體如下:

(一)輸入電源異常(占比約35%)

電源是整流單元的“能量來源”,電源異常是觸發故障的首要原因:

  1. 缺相:三相輸入中某一相斷開(如熔斷器燒毀、接觸器觸點燒蝕),導致整流單元電流分布不均,局部過熱損壞;

  2. 電壓不平衡:三相電壓誤差超過5%(如L1=380V,L2=350V,L3=390V),會導致整流模塊電流峰值增加2~3倍,加速老化;

  3. 電壓過高/過低:輸入電壓超過額定值±10%(如380V±38V),過壓會擊穿整流模塊(IGBT/二極管),欠壓會導致直流母線無法建立(如電壓<480V時,AFE整流無法啟動);

  4. 諧波幹擾:電源側存在大量諧波(如整流器、電弧爐負載),導致整流模塊誤觸發(如IGBT誤導通)。

(二)整流模塊損壞(占比約28%)

整流模塊是“LINE CONV”故障的核心硬件原因,常見損壞形式包括:

  1. 二極管整流橋

    • 短路:正反向均導通(用萬用表測L1與+端子,顯示0Ω),導致直流母線電壓為0V;

    • 開路:正反向均截止(顯示“OL”),導致直流母線電壓波動(如300~500V)。

  2. AFE IGBT模塊

    • 柵極(G)損壞:G-E電阻小於1kΩ(正常為無窮大),導致IGBT無法導通;

    • 集電極-發射極(C-E)短路:C-E正反向均導通,觸發過流保護;

    • 續流二極管損壞:IGBT內部續流二極管短路,導致整流電流無法續流,觸發過壓。


(三)預充電電路故障(占比約20%)

預充電電路的作用是限製上電時的衝擊電流(避免直流母線電容瞬間充電導致過流),其故障會直接觸發“LINE CONV”:

  1. 預充電電阻燒毀:長期頻繁啟動或電阻功率不足(如70kVA變頻器需500W電阻,若選用200W電阻),導致電阻過熱發黑、阻值無窮大;

  2. 預充電接觸器不吸合:接觸器線圈斷路(電阻無窮大)、觸點燒蝕(接觸電阻>1Ω)或控製信號丟失(如PLC未輸出吸合指令),導致上電時預充電電路未接入,衝擊電流超過額定值2倍;

  3. 預充電時間不足:預充電時間過短(如<3秒),直流母線電壓未達到額定值(如540V)就啟動整流單元,導致過流。

(四)直流母線異常(占比約12%)

直流母線是整流與逆變之間的“能量緩衝”,其電壓異常會直接影響整流單元工作:

  1. 過壓:電源突升(如電網波動)、電機回饋能量未釋放(如製動單元故障),導致直流母線電壓超過額定值110%(如540V→600V),觸發過壓保護;

  2. 欠壓:電源跌落(如電網故障)、負載突變(如電機堵轉),導致直流母線電壓低於額定值90%(如540V→480V),觸發欠壓保護;

  3. 紋波過大:直流母線電容老化(容量下降50%以上),導致電壓紋波超過10%(如540V±60V),整流單元無法穩定控製。

(五)控製電路故障(占比約5%)

控製電路是整流單元的“大腦”,其故障會導致誤報警或無法正常控製:

  1. 采樣電路故障:電壓傳感器(如霍爾傳感器)損壞,輸出信號與實際電壓偏差超過5%(如540V對應0-10V,實測為8V),導致控製電路誤判;

  2. 驅動電路故障:IGBT驅動板的電源模塊損壞(如15V驅動電壓變為5V),導致IGBT無法正常開關;

  3. CPU板故障:控製程序紊亂(如參數丟失),導致整流單元無法接收啟動指令。

(六)環境與散熱問題(占比約0%)

雖占比低,但易被忽視:

  • 散熱風扇停轉:風扇電機軸承卡滯,導致整流模塊溫度超過85℃(IGBT結溫極限);

  • 積灰嚴重:散熱器濾網積灰厚度>2mm,散熱效率下降30%,模塊溫度升高;

  • 環境溫度過高:變頻器安裝在封閉櫃內,環境溫度>40℃,導致模塊無法散熱。

四、“LINE CONV”故障的排查流程與解決方法

(一)排查前的安全準備

  1. 斷電:斷開變頻器輸入電源(L1/L2/L3),懸掛“禁止合閘”警示牌;

  2. 放電:用放電棒(或1kΩ/10W電阻)短接直流母線(+/-)端子,直至電壓降至0V(用萬用表確認);

  3. 防護:佩戴防靜電手環,使用絕緣工具,避免觸電或靜電損壞IGBT。

(二)分步排查流程(從外到內,從簡單到複雜)

步驟1:檢查輸入電源(最基礎,占比35%故障由此解決)

  • 工具:萬用表(交流電壓檔)、相序表;

  • 操作

    1. 斷開電源,檢查電源側開關、接觸器、熔斷器:若熔斷器燒毀,需更換同規格熔斷器(如70kVA變頻器用100A熔斷器);若接觸器觸點燒蝕,用砂紙打磨或更換接觸器;

    2. 合上電源,測三相輸入電壓:L1/L2/L3電壓應平衡(誤差≤5%)、在額定範圍(如380V±10%)、無缺相(相序表顯示正相序);

    3. 檢查電源諧波:用電能質量分析儀測諧波含量,若THD(總諧波畸變)>5%,需加裝諧波濾波器。

  • 解決方法:修複電源側故障(如更換熔斷器、緊固接線端子);若電壓不平衡,調整負載分配(如將部分負載轉移至其他相)。

步驟2:檢查整流模塊(核心硬件,占比28%故障由此解決)

  • 工具:萬用表(二極管檔)、IGBT測試儀(可選);

  • 操作

    • 柵極(G)與發射極(E):測G-E電阻,正常為無窮大(若<1kΩ,說明柵極損壞);

    • 集電極(C)與發射極(E):用萬用表二極管檔測C-E,正常時IGBT導通顯示0.3~0.7V,截止顯示“OL”;若正反向均導通,說明C-E短路;

    • 續流二極管:測IGBT內部續流二極管(C-E之間),正向導通(紅接C,黑接E)、反向截止(黑接C,紅接E)。

    • 紅表筆接整流橋輸入(L1/L2/L3),黑表筆接輸出(+),測正向導通電壓(0.5~0.7V);

    • 黑表筆接輸入,紅表筆接輸出,測反向截止(顯示“OL”);

    • 若正反向均(jun1)導通(短路)或均截止(開路),說明整流橋損壞。

    1. 二極管整流橋檢測

    2. AFE IGBT模塊檢測

  • 解決方法:更換同型號整流模塊(如ABB 6SY7000-0AB42二極管橋、ABB 5SNA1200G450300 IGBT模塊);更換時塗抹散熱矽脂(如信越X-23-7762),確保模塊與散熱器接觸良好。

步驟3:檢查預充電電路(高頻故障,占比20%)

  • 工具:萬用表(電阻檔、電壓檔)、示波器;

  • 操作

    • 線圈電壓:合上電源,測接觸器線圈兩端電壓,應為額定電壓(如220V AC);若無電壓,檢查控製電路(如繼電器、PLC輸出);

    • 觸點通斷:斷電後,測接觸器主觸點(L1/L2/L3與預充電電阻之間)的通斷,吸合時應導通(電阻<0.1Ω),釋放時應截止(電阻>1kΩ);

    1. 預充電電阻檢測:斷開電阻兩端,測阻值,若阻值遠大於標稱值(如標稱15Ω,實測100Ω),說明電阻燒毀;

    2. 預充電接觸器檢測

    3. 預充電時間檢測:用示波器測直流母線電壓波形,上電時電壓應從0V逐漸上升至540V,時間約5~8秒(70kVA變頻器);若時間<3秒,說明預充電電阻阻值過小或接觸器吸合過早。

  • 解決方法:更換預充電電阻(如70kVA變頻器用15Ω/500W線繞電阻);更換預充電接觸器(如ABB A145-30-11);若預充電時間不足,增大電阻阻值(如從15Ω增至20Ω),但需平衡衝擊電流(阻值過大可能導致上電過流)。

步驟4:檢查直流母線(關鍵環節,占比12%)

  • 工具:高壓探頭(萬用表配套)、示波器、電容測試儀;

  • 操作

    1. 直流母線電壓檢測:合上電源(未啟動電機),用高壓探頭測直流母線(+/-)電壓,應為540V DC±5%;若過壓(>600V),檢查電源是否突升或製動單元是否故障;若欠壓(<480V),檢查電源是否跌落或負載是否過重;

    2. 直流母線紋波檢測:用示波器測電壓波形,紋波峰值應<54V(10%額定電壓);若紋波過大,用電容測試儀測電容容量,若容量下降>50%,說明電容老化;

    3. 電容外觀檢查:觀察電容是否鼓包、漏液(如頂部凸起、底部有電解液痕跡),若有,需立即更換。

  • 解決方法:若電壓異常,修複電源或調整負載;若紋波過大,更換直流母線電容(如70kVA變頻器用4700μF/630V電解電容,需並聯2~3個);更換時注意極性(+接+,-接-)。

步驟5:檢查控製電路(複雜故障,占比5%)

  • 工具:Drive Composer軟件(ABB專用調試軟件)、萬用表(電壓檔);

  • 操作

    1. 讀取故障曆史:通過變頻器麵板(ACT鍵→故障曆史)或Drive Composer軟件,讀取“LINE CONV”故障的發生時間、伴隨故障(如過流、過壓)、運行參數(如直流母線電壓、整流電流);

    2. 檢查采樣電路:測電壓傳感器(如直流母線電壓傳感器)的輸出信號,應與實際電壓成比例(如540V對應0-10V輸出);若信號異常(如540V對應5V),更換傳感器;

    3. 檢查驅動電路:測IGBT驅動板的輸出信號(G-E之間),應為15V±10%的PWM信號;若無信號或電壓異常(如5V),更換驅動板(如ABB 6SY7000-0AB53);

    4. 檢查CPU板:若以上均正常,用替換法(用同型號正常CPU板替換)確認是否CPU板故障。

  • 解決方法:若采樣電路故障,更換傳感器;若驅動電路故障,更換驅動板;若CPU板故障,維修或更換CPU板(需重新設置參數,如電機額定功率、電壓、電流)。

步驟6:檢查散熱與環境(易忽視,占比0%)

  • 工具:紅外熱像儀、溫度計、壓縮空氣;

  • 操作

    1. 散熱風扇檢查:合上電源,聽風扇是否有運轉聲;用手感覺出風口是否有風;若風扇停轉,檢查風扇電機(如軸承卡滯、線圈斷路);

    2. 積灰檢查:打開變頻器櫃門,用壓縮空氣吹掃散熱器和濾網(壓力<0.2MPa),若積灰厚度>2mm,需徹底清理;

    3. 環境溫度檢查:用溫度計測變頻器周圍環境溫度,應<40℃;若溫度過高,增加散熱風扇或空調。

  • 解決方法:更換散熱風扇(如ABB R3G355-AH23-01);定期清理積灰(建議每3個月一次);改善通風條件(如打開櫃門、增加排氣扇)。

(三)故障解決後的測試

  1. 空載測試:更換故障部件後,斷開電機負載,合上電源,啟動變頻器,觀察:

    • 麵板無故障報警;

    • 直流母線電壓穩定在540V±5%;

    • 整流電流接近0A(空載時)。

  2. 負載測試:連接電機負載,逐步增加負載(0%→100%),監測:

    • 直流母線電壓波動≤5%;

    • 整流電流不超過額定值(如70kVA變頻器額定整流電流約100A);

    • 電機轉速穩定(誤差≤1%)。

  3. 滿負荷測試:讓變頻器運行在滿負荷狀態(70kVA),持續2小時,檢查:

    • 整流模塊溫度<85℃(用紅外熱像儀測);

    • 風扇運轉正常;

    • 無故障複發。

五、實際案例分析

案例1:某化工廠ACS611-70kVA變頻器“LINE CONV”故障

  • 故障現象:變頻器運行中突然跳“LINE CONV”,麵板顯示直流母線電壓為0V。

  • 排查過程

    1. 檢查電源:三相電壓正常(380V),無缺相;

    2. 檢查整流模塊:二極管整流橋的L1相輸入與輸出之間正反向均導通(短路);

    3. 檢查預充電電路:電阻和接觸器正常;

    4. 檢查直流母線:電容無鼓包,但電壓為0V(因整流橋短路)。

  • 解決方法:更換二極管整流橋(ABB 6SY7000-0AB42),重新上電後,直流母線電壓恢複至540V,故障消除。

  • 原因分析:整流橋長期運行在過電流狀態(負載波動大),導致L1相二極管擊穿短路。

案例2:某水廠ACS611-70kVA變頻器“LINE CONV”故障

  • 故障現象:變頻器上電時跳“LINE CONV”,麵板顯示“預充電失敗”。

  • 排查過程

    1. 檢查預充電電路:預充電接觸器線圈電壓為0V(控製電路未輸出信號);

    2. 檢查控製電路:Drive Composer軟件顯示“預充電接觸器反饋信號丟失”;

    3. 檢查接觸器:接觸器線圈斷路(電阻無窮大)。

  • 解決方法:更換預充電接觸器(ABB A145-30-11),重新上電後,預充電時間為6秒,直流母線電壓升至540V,故障消除。

  • 原因分析:接觸器線圈長期處於潮濕環境(水廠濕度大),導致線圈絕緣老化斷路。

六、“LINE CONV”故障的預防措施

  1. 定期維護電源側:每6個月檢查電源側開關、接觸器、熔斷器的觸點情況,緊固接線端子,避免鬆動導致缺相;

  2. 定期檢測整流模塊:每3個月用萬用表測整流模塊的通斷,記錄正向導通電壓(如二極管橋正向電壓從0.6V升至0.8V,需提前更換);

  3. 定期檢查預充電電路:每6個月測預充電電阻阻值,若阻值增加10%以上,更換電阻;檢查接觸器吸合情況,若有卡滯,清理觸點;

  4. 監測直流母線:用Drive Composer軟件每周讀取直流母線電壓、紋波數據,若紋波超過10%,提前更換電容;

  5. 改善散熱環境:每3個月清理散熱器和濾網積灰,檢查風扇運轉情況,若風扇噪音增大,及時更換;確保變頻器周圍環境溫度<40℃;

  6. 避免負載突變:設置變頻器的“軟啟動”時間(如10秒),避免電機啟動時衝擊電流過大;設置“過流保護”閾值(如120%額定電流),防止負載突變導致整流模塊損壞。

七、結論

ABB ACS611變頻器的“LINE CONV”故障是整流單元異常的綜合表現,涉及電源、硬件、控製等多環節。排查時需遵循“從外到內、從簡單到複雜”的原則,結合原理分析與工具檢測(如萬用表、示波器、Drive Composer軟件),逐步定位故障點。通過定期維護(如電源側檢查、整流模塊檢測)、參數監測(如直流母線電壓、紋波)、環境優化(如散熱改善),可有效預防該故障的發生,提高變頻器的可靠性。

對於工程技術人員而言,掌握“LINE CONV”故障的排查流程,不僅能快速解決停機問題,還能通過故障分析優化變頻器的運行參數(如調整預充電時間、軟啟動時間),延長設備壽命。未來,隨著智能傳感器(如振動、溫度傳感器)與AI預測性維護技術的應用,變頻器的故障預測(如通過IGBT結溫數據預測模塊損壞)將成為趨勢,進一步提升工業傳動係統的可靠性與效率。
