引言
隨著工業自動化水平的不斷提升，精確控製電動機成為了重要的應用需求，尤其是在 CNC 係統、伺服驅動器以及其他高性能電機控製設備中。Siemens 6SN1123 - 1A00-0EA1 驅動器 作為一款工業級的驅動器，廣泛應用於各種電機驅動控製係統。它通過高效的 IGBT（絕緣柵雙極型晶體管）驅動電路 實現電機控製，確保了電機在不同負載條件下的穩定工作。

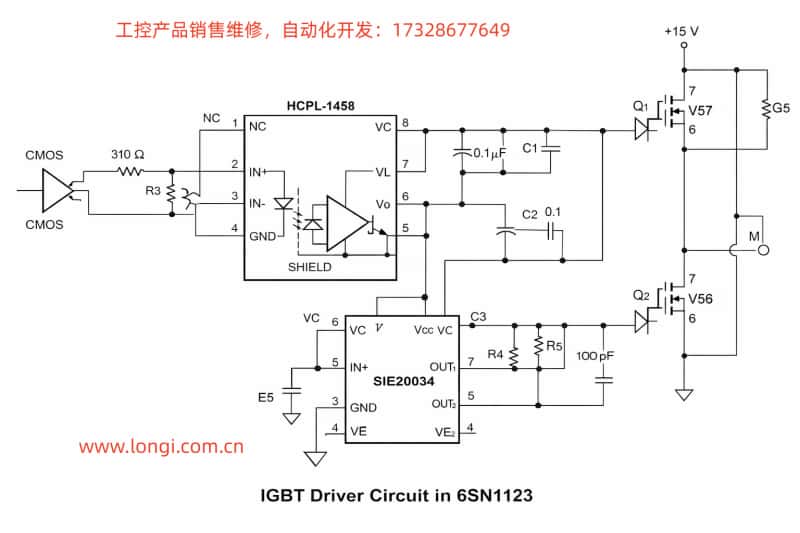

在這篇文章中，我們將詳細分析 6SN1123 驅動器 中的 IGBT 驅動電路，重點介紹 SIE20034 驅動芯片、HCPL-1458 光耦合器、IGBT 模塊的工作原理和電路設計，並通過實例分析驅動電路的實際應用，討論其工作原理、優勢、可能的故障排除以及常見的故障分析。

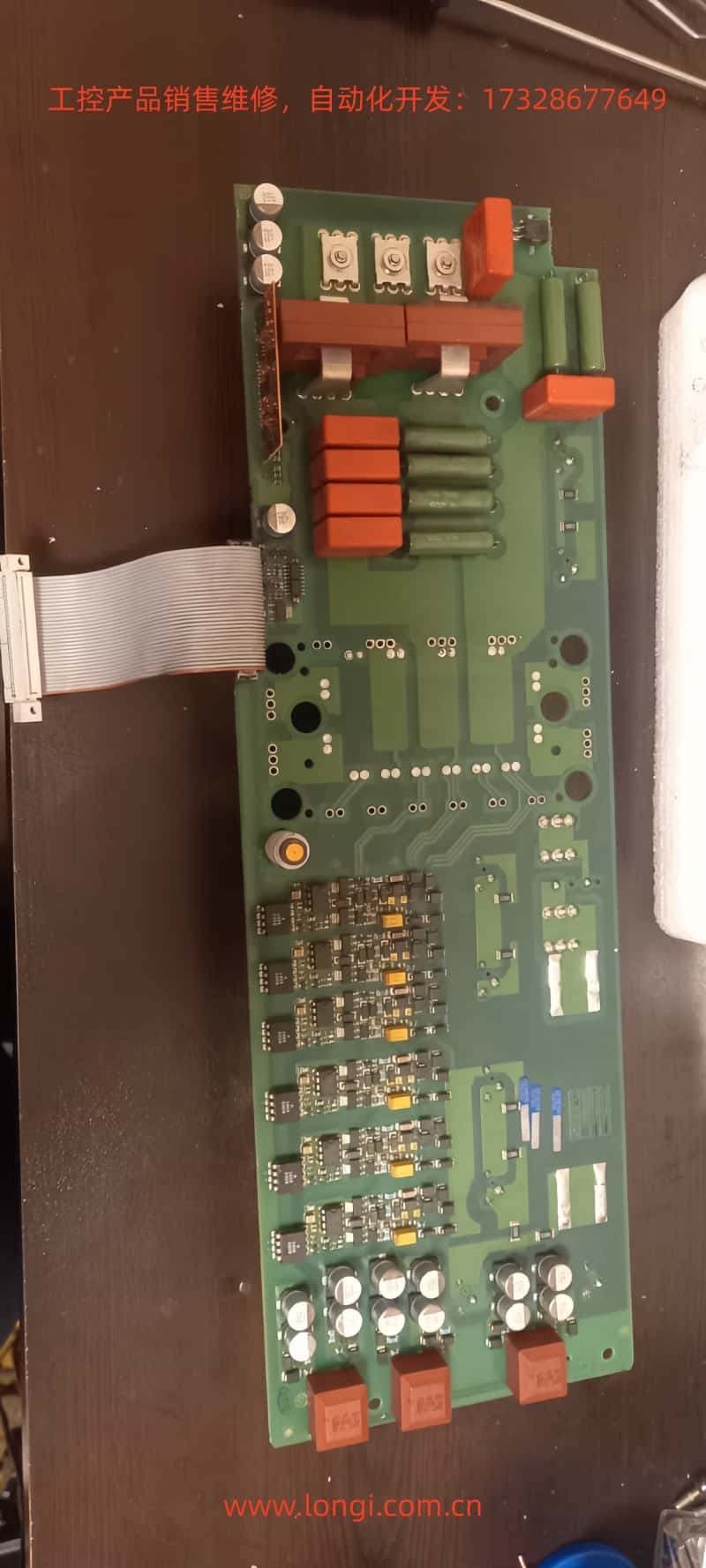

1. 6SN1123 驅動器概述
6SN1123 - 1A00-0EA1 是 Siemens 公司推出的高性能變頻器或伺服驅動器，廣泛應用於各種電機控製係統中。它的主要特點包括高精度的電機控製、高效的功率轉換、以及多種保護機製。
該驅動器通過 SIE20034 驅動芯片和 IGBT 模塊 組成了核心的電流控製係統，通過 HCPL-1458 光耦合器實現信號隔離，從而保護低電壓控製電路不受高電壓部分的影響。通過精密的電路設計，6SN1123 驅動器能夠在複雜的工作環境下確保電機的穩定運行。
2. IGBT 驅動電路的工作原理
IGBT 驅動電路是 6SN1123 驅動器的核心部分之一。IGBT（Insulated Gate Bipolar Transistor） 作為一種高效的功率開關器件，廣泛應用於電機驅動、電源控製等領域。在驅動電路中，IGBT 被用來控製電流的通斷，從而調節電機的轉速和輸出功率。
2.1 驅動電路中的關鍵元件

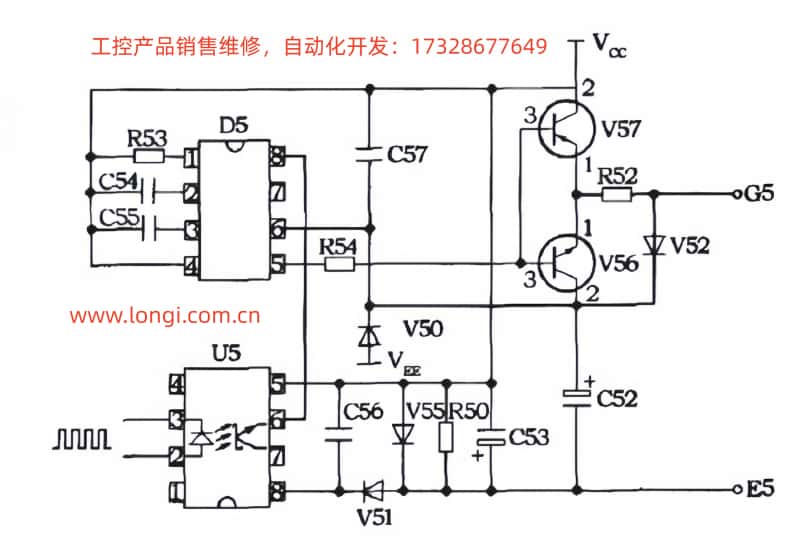

SIE20034 驅動芯片
SIE20034 是一款高效的 IGBT 驅動器，負責通過控製電流流向 IGBT 來調節電機的驅動信號。該芯片通常與其他元件一起工作，如 光耦合器（HCPL-1458），以實現高效的隔離和信號傳遞。SIE20034 的輸出信號被用來控製 IGBT 的開關，從而實現對電機的精準控製。

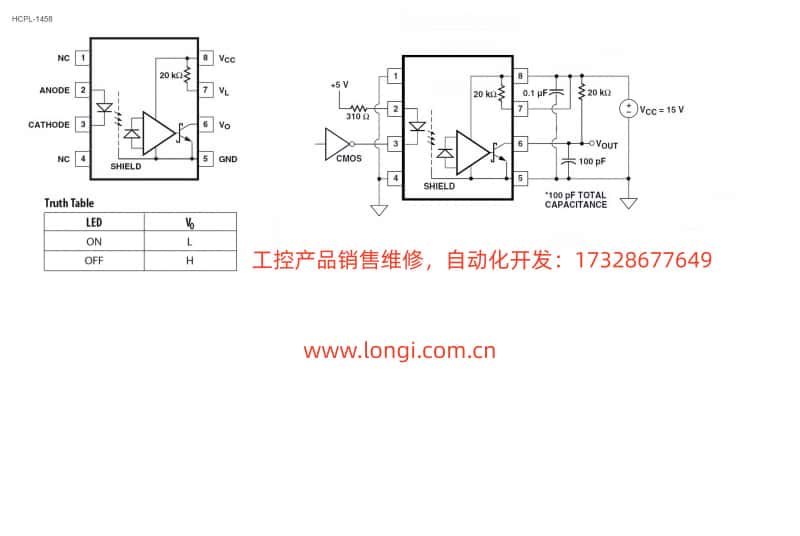

HCPL-1458 光耦合器
HCPL-1458 是一種常用的 光耦合隔離器，用於將高壓電路與低壓電路隔離開來。它的工作原理是通過光學方式將輸入信號傳遞給輸出端，這樣可以避免高電壓部分對低電壓部分的幹擾。通過光耦合器，控製信號可以從微處理器或控製電路傳輸到 IGBT 驅動部分，而無需擔心電壓衝擊或損壞。
IGBT 模塊
IGBT（Insulated Gate Bipolar Transistor） 是一種結合了 MOSFET 和 BJT 優點的開關器件，具備高開關速度和低飽和壓降。它被廣泛應用於電力電子領域，在電機驅動係統中起著關鍵作用。IGBT 主要用於開關電流的流向控製，從而實現電機的啟動、停止、調速等功能。
電容器和電阻器
電容器和電阻器在 IGBT 驅動電路中起著重要的作用。電容器主要用於濾波，去除電源中的噪聲，並穩定電壓。電阻器則用於電流限製和信號調節，確保電路工作在安全和高效的狀態。
2.2 驅動電路的工作流程
信號輸入：通過 CMOS 信號源 輸入的控製信號（如微處理器或 PLC 輸出的 PWM 信號）首先通過 光耦合器（HCPL-1458）進行隔離。這一步確保了低電壓控製電路和高電壓驅動部分之間的電氣隔離。
信號傳遞與放大：光耦合器將輸入信號轉換為光信號，並通過其輸出端傳遞到 SIE20034 驅動芯片。SIE20034 接收到光信號後，會將其轉換為電信號，並驅動 IGBT 模塊的 Vgs（柵極-源極電壓），從而控製 IGBT 的開關狀態。
IGBT 開關控製：IGBT 模塊通過調節電流的流向，控製電機的啟動、停止和轉速。電流通過 IGBT 時，驅動信號由 SIE20034 驅動芯片 輸出，並通過電容器和電阻器調節，確保電機獲得穩定和精準的驅動信號。
電流監控與保護：驅動電路還包含一些保護機製，如過流保護、過壓保護等。當電流超過設定閾值時，熔斷器和其他保護電路會自動斷開電路，防止過電流對 IGBT 模塊及電機造成損害。
3. IGBT 驅動電路的故障分析與排除
3.1 常見故障類型
過熱故障
IGBT 驅動電路中常見的故障之一是過熱。過熱通常是由於 電流過大 或 散熱不足 引起的。當電流流過 IGBT 時，若負載過重或散熱係統不工作，會導致 IGBT 溫度升高，進而引發報警或模塊損壞。
驅動信號異常
如果 HCPL-1458 光耦合器 或 SIE20034 驅動芯片 工作異常，可能會導致驅動信號失真，造成電機運行不穩定。例如，如果光耦合器的 LED 燈故障，或者驅動芯片的輸出端發生問題，可能導致 IGBT 無法正常工作，電機無法正常運行。
過流保護失效
過流保護電路是 IGBT 驅動電路中的重要組成部分。如果過流保護電路失效，可能會導致電流過大，造成 IGBT 和電機損壞。過流保護電路失效的原因可能是 熔斷器損壞、電流傳感器故障 或 保護電路設計不當。
3.2 故障排除方法
檢查散熱係統：確認風扇、電散熱片是否正常工作，確保 IGBT 模塊沒有過熱。必要時，可以增加額外的散熱措施，如增強散熱片或優化通風係統。
檢查驅動信號：使用示波器檢查光耦合器和驅動芯片的信號輸出，確保信號沒有失真或幹擾。如果信號不穩定，可能需要更換損壞的光耦合器或驅動芯片。
檢查保護電路：使用萬用表或示波器檢測過流保護電路的工作狀態，確保熔斷器、電流傳感器和其他保護元件工作正常。如果發現保護電路失效，應及時更換損壞的元件。
4. 總結
在 6SN1123 - 1A00-0EA1 驅動器 中，IGBT 驅動電路 是確保電機穩定運行的核心部分。通過 SIE20034 驅動芯片、HCPL-1458 光耦合器 和 IGBT 模塊 等關鍵元件的協調工作，驅動電路能夠高效地控製電機的啟動、停止和轉速調節，同時提供過載保護和溫控機製，確保係統的穩定性和可靠性。
通過對 IGBT 驅動電路的工作原理、故障分析與排除方法的分析，我們可以更加深入地理解其在工業控製中的應用，並有效地應對可能出現的故障，從而提高設備的運行效率和使用壽命。
