SINAMICS S120 / S105 驅動係統中 Power Module 無法識別、配置下載卡死的深度分析與工程級解決方案

一、問題背景與典型現象

西門子 SINAMICS S120 / S105 多軸與單軸驅動係統在現場調試或維修時，常出現以下問題：

• 控製單元 CU（如 CU310 / CU320 / CU_S_105）可正常在線。

• 單獨對 CU 進行 Factory reset 和配置下載正常，但加入 Power Module（PM，功率模塊）後，下載過程卡在 90%～98%。

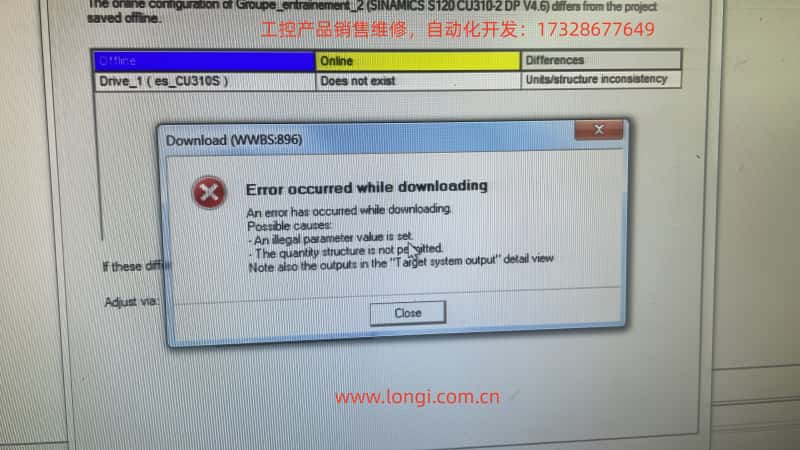

• STARTER / Startdrive 報錯，如“Error occurred while downloading”“Quantity structure is not permitted”“Units / structure inconsistency”。

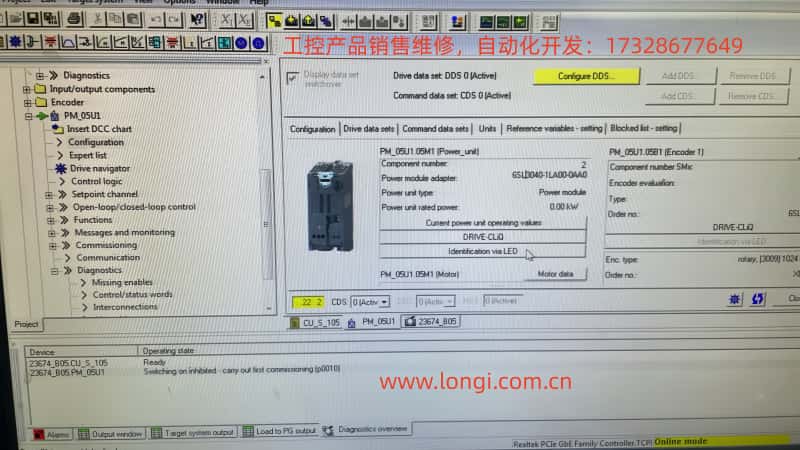

• 參數界麵中，PM 額定功率顯示為 0.00 kW，參數幾乎全為 0。

• Topology（拓撲結構）→ Actual 中，隻能看到 CU，看不到任何 Power Module。

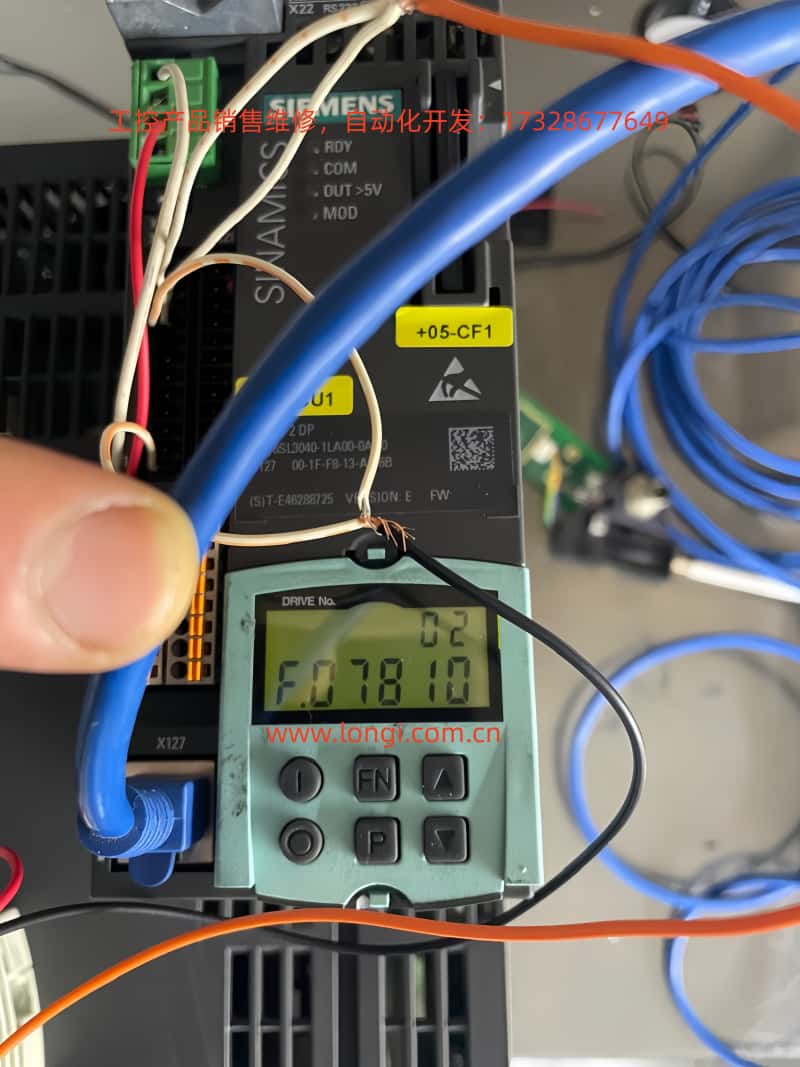

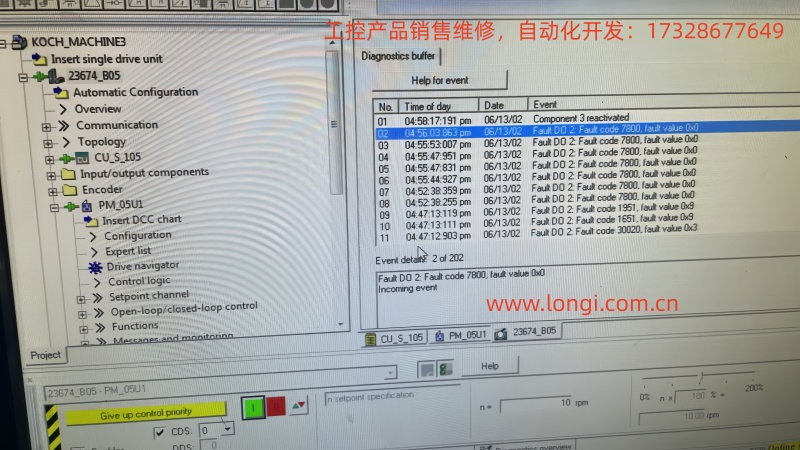

• 故障緩衝區反複出現 Fault 7800、1951 / 1651 / 30020 等結構與同步類故障。

現場工程師常反複嚐試恢複出廠、重建工程、重裝軟件、反複 upload / download、更換工程版本等操作，但現象不變。這類問題 90%會被誤判為“參數問題”或“軟件問題”，實則是硬件級失聯故障。

二、從係統架構理解問題本質

SINAMICS S120 / S105 是分布式驅動係統，核心由三類單元構成：

1. CU（Control Unit，控製單元）：負責運算、控製、通訊、參數管理。

2. PM（Power Module，功率模塊）：負責整流、直流母線、逆變、功率輸出，內部含獨立控製板、EEPROM、通信接口。

3. 電機模塊 / 編碼器 / 擴展模塊

CU 與 PM 通過 DRIVE-CLiQ 數字總線高速實時通訊。係統正常時，PM 上電後內部邏輯電源啟動，EEPROM 中的銘牌數據被讀取，PM 在總線上“注冊”，CU 掃描總線建立實際拓撲，讀取 PM 硬件信息，Starter 根據真實硬件結構允許參數下載。“拓撲識別”是所有參數配置與下載的前提。

三、為什麽“下載卡 98%”幾乎一定不是軟件問題

SINAMICS 下載流程順序大致為建立在線通訊、校驗 CU、校驗工程結構、校驗拓撲一致性、寫入 CU 參數、寫入 PM 參數、寫入驅動數據集、同步結構、完成。當“CU 可下載，加入 PM 後卡在 90–98%”，說明通訊、軟件、CU、工程文件正常，失敗階段在寫入 / 同步 Power Module 數據階段。若同時滿足 Topology → Actual 中無 PM、PM rated power = 0.00 kW，則 CU 未在物理層檢測到 Power Module，此時“下載失敗”是係統等待不存在的硬件節點。

四、關鍵判據：拓撲結構比故障代碼更重要

在 SINAMICS 係統中，判斷此類問題最重要的是拓撲視圖。

1. 正常狀態：Topology → Actual 中至少應看到 CU 和 PM（帶訂貨號、序列號、類型），即使 PM 參數丟失、EEPROM 異常，也會顯示 Unknown module 或 Faulty module。

2. 當前案例：拓撲掃描完成，日誌顯示上傳實際拓撲完成，但結果中隻有 CU，無 Power Module 節點，這是最強證據，說明在 DRIVE-CLiQ 物理層麵，PM 不存在。

五、7800 / 結構不一致 / 0kW 的真實含義

這些提示是“結果型故障”：

1. Fault 7800：本質是工程中有模塊，實際總線上沒有。

2. Power unit rated power = 0.00 kW：CU 未從 PM 讀取到任何銘牌數據，EEPROM 未響應或控製板未啟動，不是“參數沒寫”，而是“設備不存在”。

3. Quantity structure not permitted：含義是當前實際係統結構不允許寫入該工程結構。

六、可以排除的因素

當 CU 正常在線、PM 不進拓撲時，可直接排除：

• 軟件版本問題

• 工程文件問題

• 參數設置問題

• Factory reset 不徹底

• 調試順序錯誤

• 用戶操作錯誤

七、可以確定的根因範圍（按概率排序）

當 PM 不進入拓撲，工程上隻有五類根因：

1. PM 內部邏輯電源損壞（最高概率）：24V → 5V / 3.3V / 1.2V 電源不起振，控製板無上電，LED 不亮或異常，PM 物理存在但“電子死亡”。

2. PM 控製板損壞：MCU 不啟動，時鍾不起振，複位電路異常，DRIVE-CLiQ 芯片不工作。

3. PM EEPROM / Flash 嚴重損壞：程序區損壞，銘牌區不可讀，模塊無法完成自啟動。

4. DRIVE-CLiQ 接口硬件損壞：PHY 芯片損壞，隔離器損壞，接口 ESD 損壞，CU 無法在總線上發現該節點。

5. PM 完全無輔助供電：內部輔助電源損壞，控製板無電，等同於模塊未上電。

八、標準工程級診斷路徑

當出現“下載 98% 卡死 + 拓撲無 PM”時，唯一正確的診斷路線是硬件層。

1. Step 1：觀察 PM 狀態，查看是否有 LED，上電是否有反應，是否有初始化閃爍。

2. Step 2：檢測 PM 控製電源，在維修條件允許下，測量 PM 控製板 24V 和 DC/DC 輸出（5V / 3.3V / 1.2V）。

3. Step 3：排除外部通訊問題，更換 DRIVE-CLiQ 線、接口，進行單獨 CU ↔ PM 連接測試。

4. Step 4：交叉驗證，用已知正常 PM 接在此 CU 上，或將該 PM 接在已知正常 CU 上。

九、工程結論與處理策略

確認 PM 不進拓撲後，係統工程結論是Power Module 硬件級故障，有兩種技術路線：

1. 板級維修：適用於有電子維修能力、電源分析能力、芯片級檢修條件的情況，重點檢查輔助電源、EEPROM、控製 MCU、DRIVE-CLiQ PHY。

2. 模塊更換：適用於現場搶修、無維修條件、關鍵設備停機的情況，直接更換同型號 PM，問題可消失。

十、工程人員常見誤區總結

十一、最終結論

當 SINAMICS 係統出現 CU 正常、PM 下載必失敗、PM 參數為 0、拓撲中無 PM 時，可直接下結論：這是 Power Module 的硬件級失聯或死亡故障，不是調試、軟件或工程問題，而是維修或更換問題。

十二、對維修企業的實際價值

對維修型公司而言，這類案例具有重要意義：

• 可快速定性，避免無效調試。

• 可專業說服客戶進入維修階段。

• 可作為典型“PM 控製板損壞”維修案例。

• 可形成標準檢測流程。

• 可作為報價依據與技術說明依據。

十三、總結一句話

在 SINAMICS 係統中，隻要 Power Module 不進入拓撲，所有下載與參數問題，都是假象。真正的問題，隻在硬件。
