ABB EL3020 紅外分析儀無法進入手動零點/量程標定的原因分析與工程解決方案

一、問題背景與現場現象

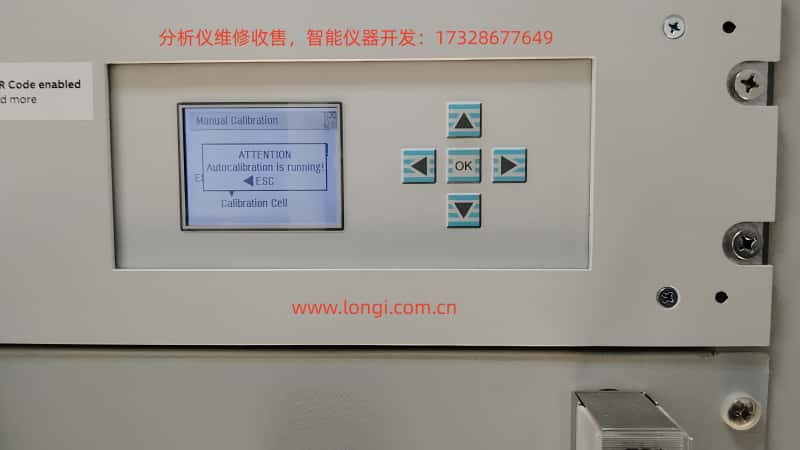

ABB EL3020 紅外氣體分析儀廣泛應用於工業煙氣分析、過程氣體監測及環保在線監測係統，用於 CO、CO₂、SO₂、NOx 等氣體的連續測量，具備自動校準和手動校準功能。現場運維時，常出現已通入零氣和量程標氣準備手動標定，但進入“Manual Calibration（手動標定）”菜單時，儀表界麵提示“ATTENTION: Autocalibration is running!”，此時零點和量程菜單無法進入，按鍵無法選擇標定項目，儀表似“卡”在標定界麵，客戶易誤以為是係統死機、麵板故障或軟件異常，實則是 EL3020 內部標定邏輯正常工作。

二、EL3020 標定體係概述

EL3020 屬於 ABB EasyLine / EL3000 係列，標定模式分自動標定和手動標定兩類，且係統設計遵循互斥原則。

1. 自動標定

• 特征：可定時周期執行（如每天、每周一次），可由外部信號觸發（PLC、DI、Modbus），可在開機後自動執行，自動完成零點和量程校準，自動控製電磁閥切換標氣。

• 目的：在無人幹預下保證分析儀長期穩定運行，避免因光學漂移、環境變化導致測量誤差。

2. 手動標定

• 用途：初次安裝調試、更換光學模塊等部件後、標氣比對、維修後校準、異常修正。

• 操作：由工程師現場完成，需人為確認零氣、標氣、穩定時間等。

3. 互斥原則

自動標定運行期間，手動標定功能被係統強製鎖定，目的是防止自動與手動同時寫入標定參數、校準過程被人為幹擾、參數混亂導致測量失真。

三、“Autocalibration is running” 狀態含義

當 EL3020 顯示“Autocalibration is running”，並非指設備正在切換電磁閥跑標氣，而是係統自動標定流程處於未完成狀態，可能來自以下情況：

1. 自動標定正在真實執行

如儀器剛上電、到了定時自動標定周期、外部 PLC 剛觸發校準信號，此時儀器正在進行氣路切換、傳感器穩定、零點采集、量程采集、數據計算與存儲等流程，未結束前手動標定被鎖定。

2. 自動標定被中斷，狀態未複位（最常見）

校準過程中突然斷電、標氣壓力不足、氣路堵塞或泄漏、光學模塊信號異常、操作人員中途退出、外部控製信號異常等，導致自動標定流程未走完，係統“校準狀態位”保持在“運行中”，菜單被鎖定。

3. 自動標定前置條件長期不滿足

傳感器信號長期不穩定、溫度或光強未達穩定閾值、零氣或標氣濃度不在合理範圍、流量異常等，自動標定流程會一直等待條件滿足，狀態保持“running”。

四、係統設計原因

從分析儀係統安全角度，自動標定未完成時鎖定手動標定是合理設計。自動標定寫參數時手動寫入會導致 EEPROM 數據衝突；零點未采集完成強行量程標定會造成嚴重比例錯誤；未完成的自動標定代表當前參數可信度未知；強行開放手動入口易產生“越調越錯”的故障。因此，EL3020 采用“狀態鎖”機製，隻要自動標定狀態不清除，手動標定永遠不可用。

五、現場解決方案

工程處理應遵循由“軟到硬、由簡到繁”原則。

✅ 方案一：等待自動標定完整結束（首選）

設備剛上電或剛觸發自動標定時，保持零氣、標氣正常供應，確保流量、壓力、溫度穩定，觀察狀態是否自行結束，自動標定流程完整結束後係統會自動釋放手動標定菜單。適用於新投運、正常周期標定、預熱階段。

✅ 方案二：嚐試在菜單中中止自動標定

部分 EL3000 係列支持“Abort Calibration”“Stop Auto Calibration”等選項，若菜單中存在相關選項，可嚐試終止自動流程，使係統退出“running”狀態。適用於自動標定明顯卡死、有人為觸發曆史、不希望重啟設備的情況。

✅ 方案三：斷電重啟（最常用、最有效）

若自動標定狀態無法自行結束，停止測量，關閉氣源，儀器斷電≥30 秒，重新上電，等待係統完全啟動，不觸發自動標定，直接進入手動標定菜單。適用於自動標定異常中斷、菜單被永久鎖死、狀態明顯異常的情況。

✅ 方案四：消除自動標定無法完成的根因

若設備反複進入“Autocalibration is running”且無法結束，需排查根因，重點檢查零氣是否真正為零、標氣濃度是否正確、氣路是否堵塞、電磁閥是否動作、流量是否穩定、傳感器信號是否在合理區間、是否有外部信號持續觸發校準等，否則即使重啟也可能再次進入自動標定並卡住。

六、工程經驗總結

在 EL3020 及整個 EL3000 係列中，“無法進入手動標定”幾乎不是麵板壞了，也很少是真正的軟件故障，絕大多數是“自動標定狀態未清除”導致。處理邏輯不是“怎麽點進去”，而是弄清楚為什麽係統認為自動標定還沒結束、為什麽自動標定無法正常完成、如何讓自動流程正確結束或被複位。

七、總結歸納

當前儀表處於自動標定狀態，根據 ABB 設計邏輯，自動標定未結束前係統會強製鎖定手動零點和量程菜單，這不是故障而是保護機製。需先讓自動標定完成，或通過重啟清除自動標定狀態，之後才能進行手動校準。

八、結語

EL3020 的“Autocalibration is running”是儀器內部標定狀態管理機製的體現。正確理解它有助於工程人員快速判斷問題性質，避免盲目拆機或誤判主板損壞，提高現場故障處理效率，降低誤操作帶來的二次風險。解決問題的關鍵在於“自動標定為什麽沒有結束”。
