深圳中達V600變頻器EC.21故障深度解析：從診斷到解決全流程指南
在工業自動化領域，變頻器作為核心驅動設備，其穩定性直接關係到生產線的運行效率。深圳中達電氣科技有限公司生產的V600係列變頻器因其高性能和可靠性被廣泛應用，但實際使用中仍可能出現各類故障。其中，EC.21（溫度傳感器故障）是較為常見的報警代碼，若處理不當可能導致設備停機甚至損壞。本文將從故障機理、診斷流程、解決方案及預防措施等方麵，係統解析EC.21故障的處理邏輯，為工程技術人員提供實操指導。
一、故障現象與影響

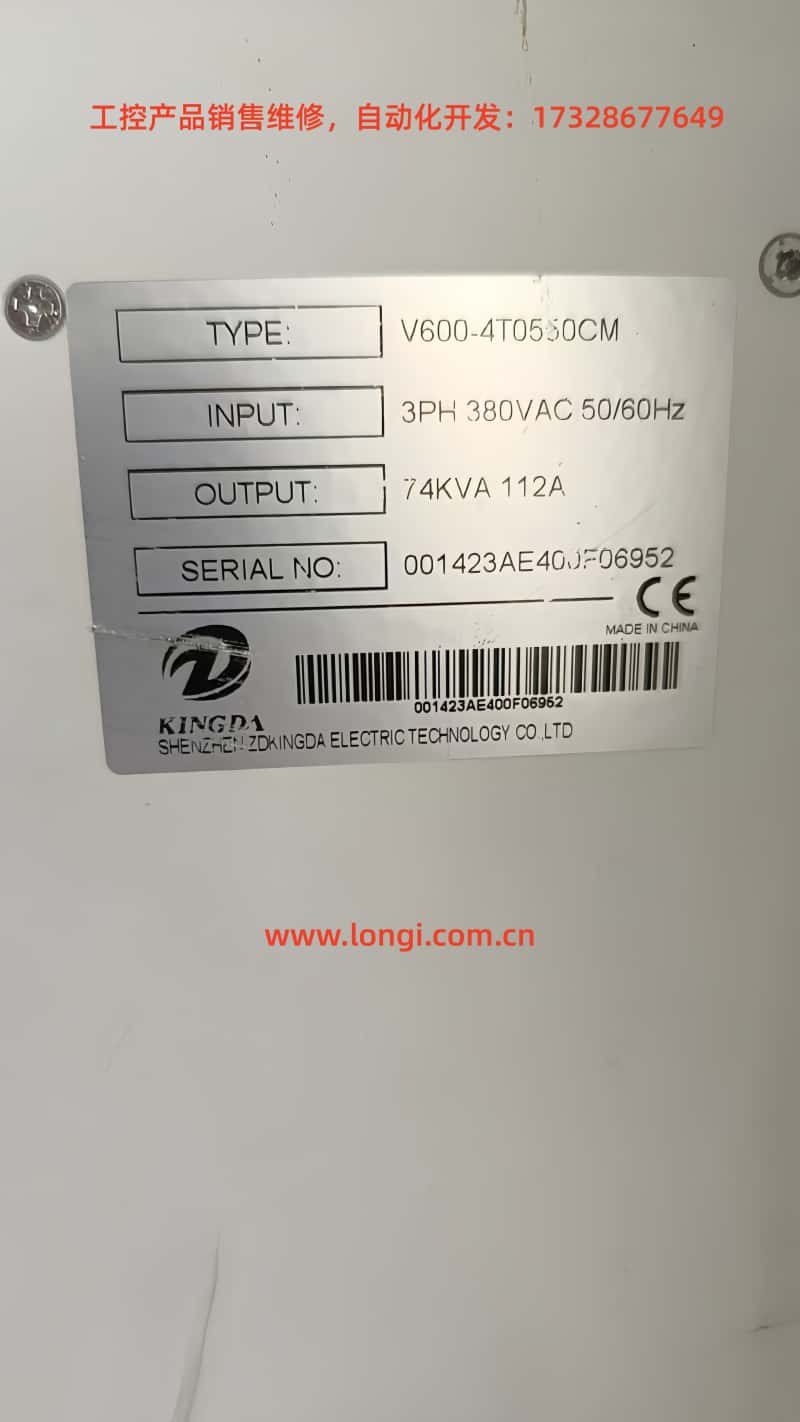

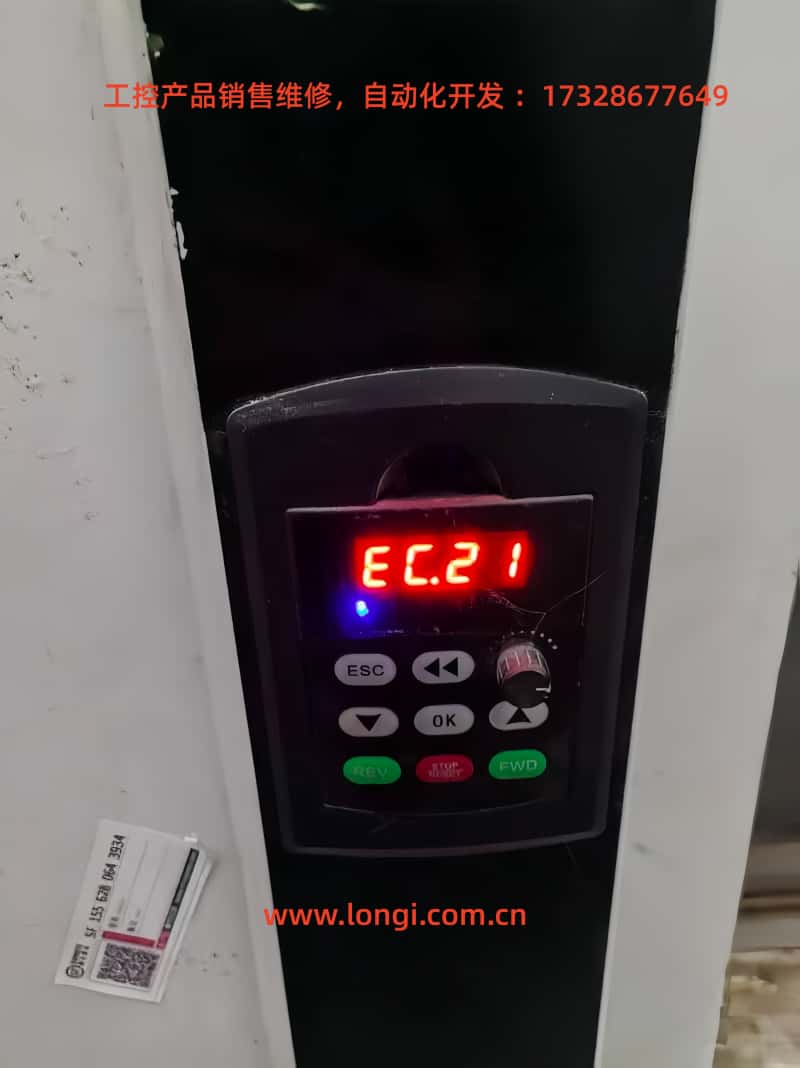

當V600係列變頻器觸發EC.21報警時，操作麵板會顯示紅色代碼“EC.21”，同時可能伴隨以下現象：
風扇異常：散熱風扇停轉或轉速異常；
過熱預警：變頻器內部溫度快速上升，觸發過熱保護；
性能下降：輸出頻率受限，電機運行不穩定；
連鎖反應：若未及時處理，可能引發過流、過壓等次生故障。
該故障的本質是溫度傳感器信號異常，導致變頻器無法準確監測關鍵部位（如IGBT模塊、散熱片）的溫度，進而啟動保護機製。
二、故障機理分析
EC.21的報錯邏輯基於溫度傳感器的信號反饋。V600係列變頻器通常采用NTC熱敏電阻作為溫度傳感器，其阻值隨溫度變化呈非線性關係。當傳感器信號超出設定閾值（如開路、短路或阻值漂移）時，主控芯片判定為故障。具體原因可分為兩類：
1. 信號鏈路故障
接插件接觸不良：傳感器插頭鬆動、氧化或針腳彎曲，導致接觸電阻增大；
線路損傷：信號線斷裂、短路或絕緣層破損，尤其在振動環境中易發；
電磁幹擾：強電磁環境下信號線未屏蔽，引入噪聲幹擾。
2. 傳感器本體失效
熱敏電阻老化：長期高溫環境下，NTC材料特性漂移，阻值偏離標稱值；
內部電路故障：傳感器封裝破裂、引線脫焊或保護電路損壞；
選型錯誤：非原廠傳感器與變頻器參數不匹配。
三、故障診斷流程
處理EC.21故障需遵循“先外後內、先易後難”原則，具體步驟如下：
步驟1：安全隔離與初步檢查
斷電操作：關閉變頻器輸入電源，等待5分鍾以上，待電容放電完成；
目視檢查：打開變頻器外殼，檢查溫度傳感器接插件是否鬆動、線路是否破損；
環境評估：確認變頻器周圍溫度是否超過40℃（V600係列設計工作溫度上限），散熱風道是否堵塞。
步驟2：信號鏈路檢測
導通性測試：使用萬用表測量傳感器插頭至主控板的線路電阻，正常值應小於1Ω；
電壓測試：上電後測量傳感器供電電壓（通常為5V或12V），若異常需檢查電源模塊；
替換法驗證：用備用線束臨時替換原信號線，觀察故障是否消除。
步驟3：傳感器性能測試
阻值測量：斷開傳感器連接，測量其阻值並與溫度-阻值對照表比對。例如，25℃時標稱阻值為10kΩ的NTC，實測值偏差超過±5%即判定異常；
溫度模擬：使用熱風槍或冰袋改變傳感器溫度，觀察阻值變化是否連續且符合NTC特性曲線；
示波器分析：捕捉傳感器信號波形，檢查是否存在毛刺或斷續現象。
步驟4：主控板故障排查
若傳感器及線路正常，需懷疑主控板故障：
AD轉換電路：檢測模數轉換芯片的參考電壓及輸入信號；
濾波電容：檢查傳感器信號輸入端的濾波電容是否失效；
程序異常：嚐試恢複出廠設置或升級固件。
四、解決方案與實操要點
1. 信號鏈路修複
接插件處理：用電子清潔劑清洗插頭，調整針腳彈性，必要時更換鍍金插頭；
線路修複：采用焊接+熱縮管工藝修複斷裂線路，避免絞接導致接觸電阻增大；
屏蔽強化：在信號線外層包裹銅箔膠帶，單端接地以抑製幹擾。
2. 傳感器更換規範
選型匹配：必須使用原廠指定型號（如V600-4T0550CM配套傳感器），避免參數不匹配；
安裝工藝：塗抹導熱矽脂後緊貼散熱片，固定力矩需符合要求（通常0.5-0.8N·m）；
校準流程：更換後需通過變頻器自學習功能重新校準溫度參數。
3. 係統級優化
散熱改造：加裝軸流風扇或優化風道設計，確保散熱片溫度低於85℃；
參數調整：適當提高溫度報警閾值（需在安全範圍內），避免誤報警；
冗餘設計：對關鍵設備采用雙傳感器配置，實現故障時自動切換。
五、典型案例解析
案例背景：某汽車生產線V600-4T0750CM變頻器頻繁報EC.21，導致輸送線停機。
排查過程：
目視檢查發現傳感器插頭有綠色氧化層；
萬用表測試顯示接觸電阻達20Ω（正常值<0.1Ω）；
更換插頭並塗抹導電膏後故障消失。
根因分析：車間濕度長期>80%，接插件未做防潮處理，導致氧化加速。
改進措施：
六、預防性維護策略
定期檢測：每季度用紅外熱像儀檢測散熱片溫度分布，識別局部過熱點；
壽命管理：建立傳感器使用台賬，接近設計壽命（通常5年）時提前更換；
環境控製：保持變頻器櫃內溫度<35℃，粉塵濃度<100mg/m³；
** firmware更新**：及時升級廠商發布的固件補丁，優化溫度算法。
七、技術發展趨勢
隨著工業物聯網技術發展，新一代變頻器已集成以下功能：
AI溫度預測：通過曆史數據訓練模型，提前預判傳感器故障；
無線傳感網絡：采用Zigbee或LoRa技術實現溫度數據實時遠程傳輸；
自診斷係統：自動生成故障報告並推送至運維平台，縮短MTTR（平均修複時間）。
結語
EC.21故障的處理不僅需要紮實的電路分析能力，更需建立係統化的故障排查思維。通過本文提出的“信號鏈路-傳感器本體-主控係統”三級診斷模型，結合預防性維護策略，可顯著降低故障複發率。未來，隨著智能傳感技術與邊緣計算的深度融合，變頻器溫度管理將向預測性維護方向演進，為工業4.0提供更可靠的驅動保障。
專家提示：對於涉及高壓操作的檢修，必須由持有《特種作業操作證》（電工）的專業人員執行，並嚴格遵守LOTO（鎖定/掛牌）程序。非授權操作可能導致設備永久損壞或人身傷害。
