Danfoss FC-360 變頻器 Err 89 故障深度解析與維修處理指南

一、FC-360 係列定位與結構特點概述

Danfoss FC-360 是麵向 OEM 與通用工業市場的中端變頻器，廣泛應用於風機、水泵循環係統、輸送帶、包裝、紡織機械及普通工業動力控製等低壓異步電機變頻調速場合。其核心優勢包括結構緊湊、安裝靈活、參數邏輯延續FC係列傳統菜單結構、支持本地麵板與遠程通訊配置、內置PID、啟動模式多樣，以及參數保留區與用戶區區分明顯。

二、Err 89 在 FC-360 中的含義

Err 89 在 FC 係列中通常表示嚐試寫入隻讀參數（Parameter Read-Only）或參數被訪問權限保護，寫入失敗。常見觸發方式包括修改係統內部參數、在運行狀態下更改僅允許停機時設定的參數、上位機通訊寫入權限不足、參數因密碼鎖定未解鎖前不能修改、導入參數組與係統版本不匹配導致寫入衝突，以及通過 Modbus/Profibus/RS485 寫入受限製的索引地址。

三、技術角度分析：為什麽存在隻讀參數？

Danfoss 參數體係結構將參數分為顯示參數、基礎設定參數、安全保護參數、係統維護參數和通訊寄存器。Err 89 是在訪問係統隻讀區時觸發。寫入參數時，變頻器內部會執行一係列邏輯判斷，包括參數是否可寫、設備是否運行、參數是否需要停機修改以及密碼是否鎖定等，判斷鏈中任何條件不滿足都會報 89。

四、現場處理步驟（可直接用於維修 SOP）

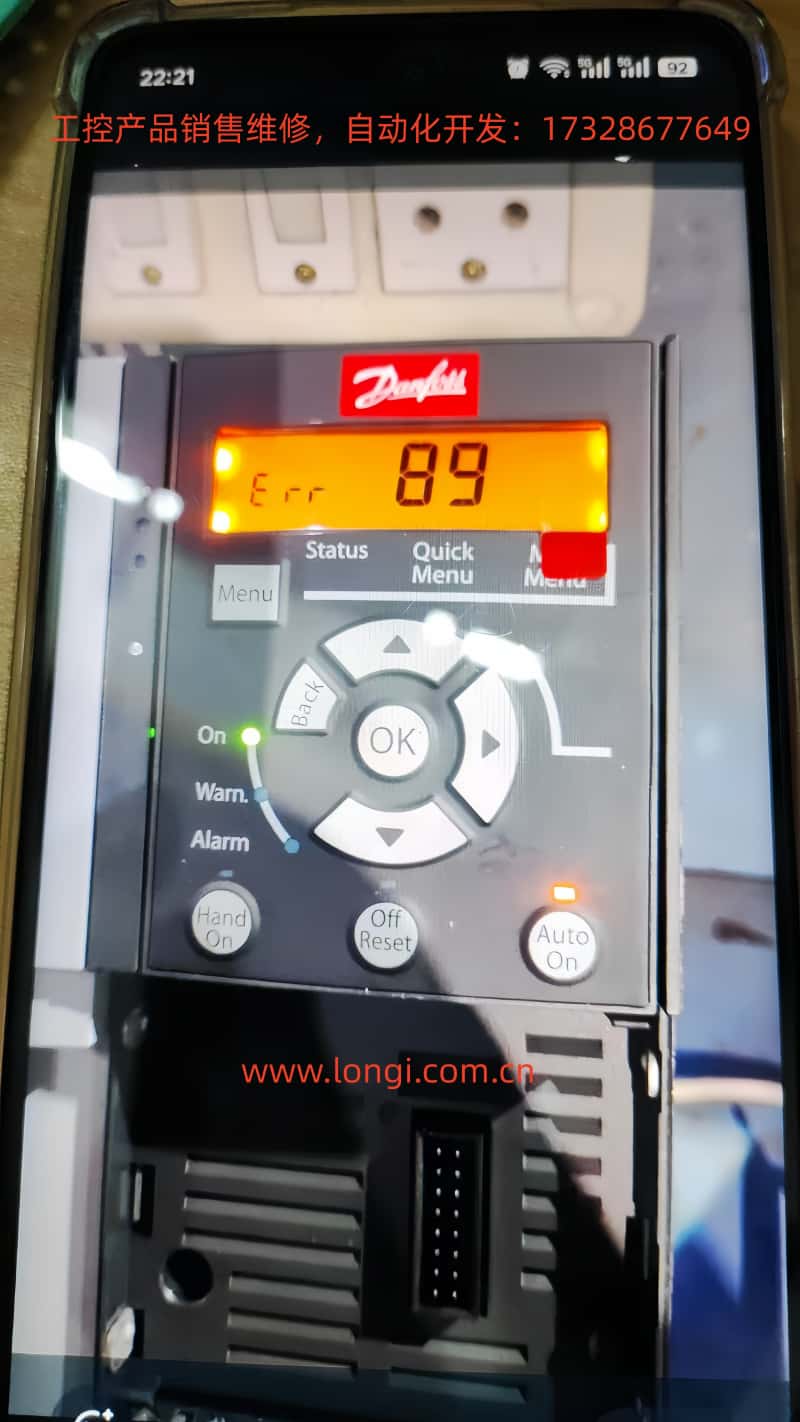

1. 確認錯誤類型：麵板顯示 Err → 按下 Off/Reset → 若清除後繼續出現，進入下一步。

2. 判斷錯誤觸發場景：詢問用戶是否在嚐試修改參數、通過上位機或通訊軟件寫入、複製過外部參數組或處於運行狀態下設定敏感參數。

3. 查看具體是哪組參數報錯：操作路徑（麵板）：Menu → Status → Last Error → 查看錯誤來源參數索引。

4. 解決方案：

• 修改到隻讀參數：替換為正確參數號。

• 運行狀態修改需停機參數：停機後再次寫入。

• 密碼保護：輸入密碼或恢複默認。

• 通訊寫入失敗：檢查寄存器地址權限。

• 參數文件導入不兼容：需版本匹配重寫。

5. 確認故障消除：重啟設備/恢複運行 → 若無再現，可判定問題解決。

五、與通訊協議結合的深入分析

使用 PLC 或 SCADA 通過 Modbus/Profibus 寫入 FC-360 參數時，如果寫入地址指向係統區，就會直接報 89。解決策略包括使用官方寄存器手冊確認參數映射、區分隻讀（RO）與可寫（RW）寄存器，以及若要遠程下發參數需先解除寫保護。與工程組交接時，可輸出通訊限製文檔，明確參數組的讀寫權限。

六、典型案例舉例

1. 國內紡織工廠現場：工程師導入舊版本參數文件 → FC-360 報 Err 89。原因：參數模板來自 FC-302，存在無效寄存項。處理：刪除衝突參數 → 手工逐項錄入 → 運行正常。

2. 印度客戶：現場試圖修改電機銘牌參數 → 係統處於運行狀態。處理：停機後進入 Menu 修改 → 報警清除。

3. PLC 遠程設定失敗：PLC寫寄存器 14-02 → Err 89。原因：固件區隻讀。解決：映射改為 3-02（目標頻率）後成功寫入。

七、經驗總結與建議

為減少今後再次出現 Err 89，建議：

1. 調試前明確參數類型。

2. 重要參數修改保持停機狀態。

3. 遠程控製前先讀取手冊寄存表。

4. 工程項目建立參數備份機製。

5. 若需批量寫入，建議使用 CSV 導入模板。

6. 跨設備型號參數不可直接拷貝。

八、結語

Danfoss FC-360 變頻器 Err 89 並非故障，而是保護機製提醒。真正理解其產生原理，才能做到快速定位、精準處理。維修工程師應掌握底層邏輯，以從容應對通訊參數衝突、模板導入衝突等問題。
