Oxford INCA能譜儀手冊使用指南
引言
Oxford INCA能譜儀是一款集成了X射線能譜分析（EDS）和電子顯微鏡成像功能的高端分析儀器，廣泛應用於材料科學、地質學、生物學等多個領域。本文旨在通過詳細解讀Oxford INCA能譜儀的操作手冊，為用戶提供一份全麵、係統的使用指南，幫助用戶快速掌握儀器的操作技巧，提高分析效率和準確性。
一、係統概述與組件介紹
1.1 係統組成
Oxford INCA能譜儀係統主要由以下幾個部分組成：
PC主機：搭載INCA Energy軟件，負責數據處理和分析。

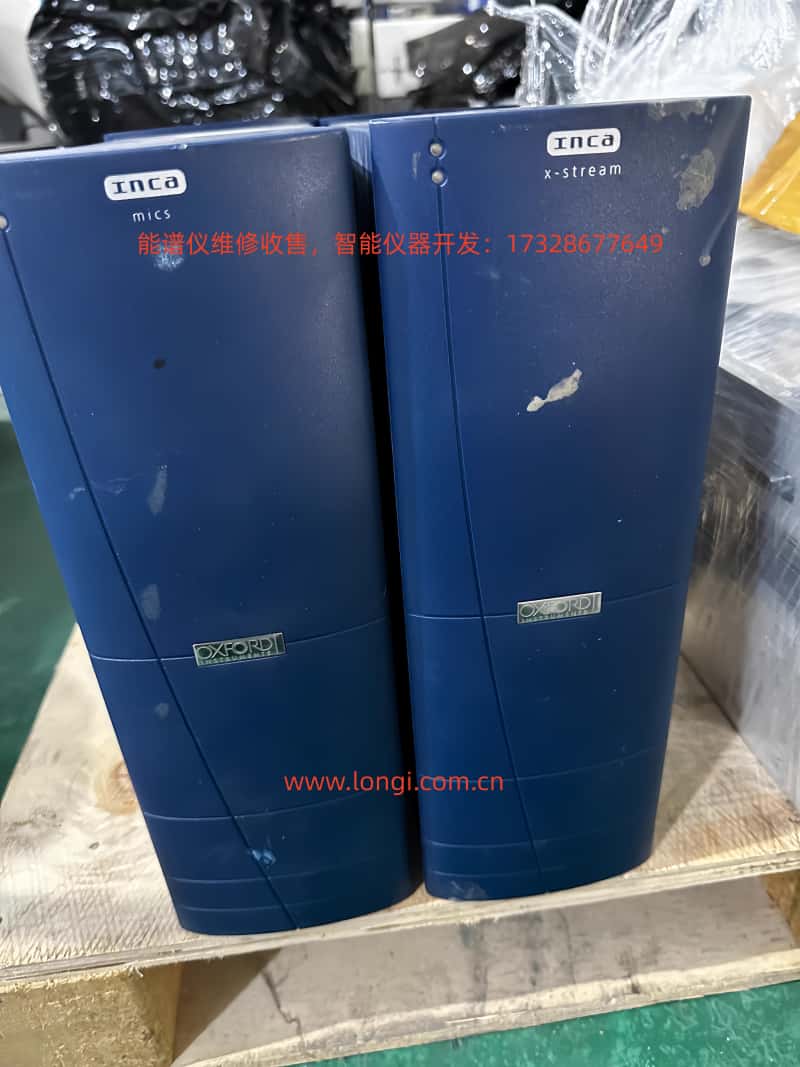

x-stream模塊：控製X射線獲取。
mics模塊：控製成像功能。

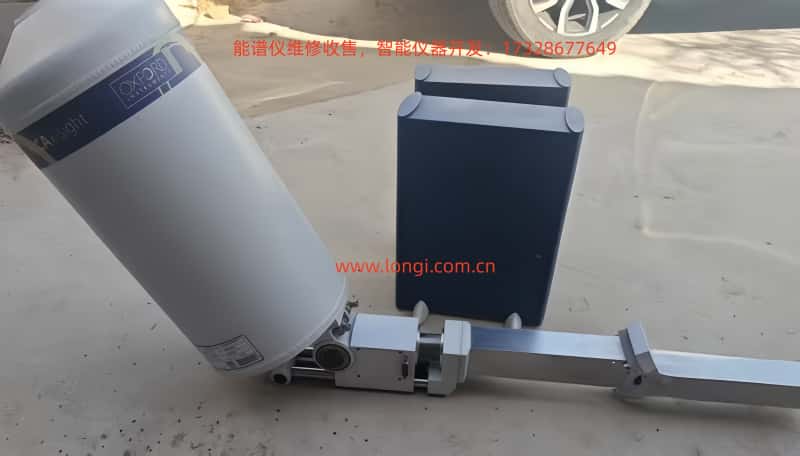

EDS探測器：檢測X射線，將X射線信號轉換為電信號。
IEEE 1394卡：用於PC與硬件模塊之間的高速數據傳輸。
1.2 軟件界麵概覽
INCA Energy軟件平台具有四個主要組件：
Navigators（導航器）：引導用戶完成微分析過程的各個階段，從新建項目到生成硬拷貝報告。
Data Management（數據管理）：以邏輯和易於訪問的方式存檔數據，支持通過數據樹查看和管理。
Help（幫助）：提供在線多媒體用戶幫助係統，包括氣泡幫助、工具提示、微分析百科全書等。
Energy Options（能量選項）：提供基本的和高級的軟件選項配置，滿足不同用戶的需求。
二、項目與數據管理
2.1 項目創建與管理
在INCA Energy軟件中，所有數據都以項目（Project）的形式進行管理。每個項目包含一個或多個樣品（Sample），每個樣品下可包含多個感興趣區域（Site of Interest）。用戶可以通過以下步驟創建和管理項目：
新建項目：通過菜單欄的“File”->“New Project”創建新項目，並指定項目保存路徑和名稱。
添加樣品：在項目數據樹中右鍵點擊“Samples”，選擇“Add Sample”添加新樣品。
定義感興趣區域：在樣品下右鍵點擊“Sites of Interest”，選擇“Add Site”定義新的分析區域。
2.2 數據管理
INCA Energy軟件提供了強大的數據管理功能，用戶可以通過數據樹直觀地查看和管理所有數據。數據樹中的每個條目都代表一個具體的數據對象，如電子圖像、光譜、元素映射等。用戶可以通過右鍵點擊數據條目進行各種操作，如重命名、刪除、導出等。
2.3 數據導出與共享
INCA Energy軟件支持將各種數據格式導出，以便與其他軟件包兼容。用戶可以通過以下步驟導出數據：
導出光譜：在數據樹中右鍵點擊光譜條目，選擇“Export”，然後選擇所需的文件格式（如BMP、TIF、JPG、EMSA等）。
導出圖像和映射：類似地，用戶可以右鍵點擊圖像或映射條目，選擇“Export”導出為適當的文件格式。
複製數據到剪貼板：用戶還可以通過右鍵點擊數據條目選擇“Copy”，將數據複製到剪貼板，然後粘貼到其他應用程序中。
三、顯微鏡條件優化
3.1 樣品傾斜校正
如果樣品是傾斜的，並且需要進行定量分析，用戶需要輸入正確的樣品傾斜值。如果配備了顯微鏡控製軟件，且樣品台是機動化的，則當前傾斜角度將自動被軟件讀取。否則，用戶需要手動輸入傾斜值。
3.2 加速電壓設置
加速電壓的選擇對X射線激發和信號質量有重要影響。用戶應根據樣品特性和分析需求選擇合適的加速電壓。一般建議從20kV開始，特別是對於未知樣品，因為這個電壓可以激發大多數元素的X射線。
3.3 束流設置
束流設置直接影響X射線的計數率和信號強度。用戶應根據樣品特性和分析需求調整束流大小，以獲得足夠的計數率和良好的信號噪聲比。在設置束流時，用戶應觀察燈絲飽和點，以確保束流穩定。
3.4 工作距離調整
工作距離定義為物鏡下極片與電子束聚焦平麵之間的距離。用戶應根據EDS探測器在SEM腔室中的安裝幾何形狀調整工作距離，以獲得最佳的X射線檢測效率。
四、X射線獲取與優化
4.1 定量優化（Quant Optimization）
定量優化是確保X射線光譜準確性的關鍵步驟。通過執行定量優化，軟件可以測量並存儲係統增益和譜儀分辨率等關鍵參數，從而提高後續定量分析的準確性。用戶應在每次開始新會話或係統條件發生變化時執行定量優化。
4.2 最佳獲取條件選擇
用戶應根據分析需求選擇合適的獲取條件，包括活時間（Livetime）、處理時間（Process Time）和光譜能量範圍（Spectrum Energy Range）。
4.3 光譜獲取與顯示
用戶可以通過點擊功能鍵（如F9開始、F10停止、F11恢複）來控製光譜獲取過程。獲取的光譜可以在軟件中以多種方式顯示和操作，包括全屏顯示、實線顯示、智能峰標簽等。
五、定量分析與結果解釋
5.1 定量分析流程
定量分析包括以下幾個關鍵步驟：
背景扣除：使用數字濾波技術抑製背景信號。
峰形擬合：使用標準峰形對光譜進行最小二乘擬合，以提取各個元素的峰麵積。
矩陣校正：應用XPP矩陣校正方案對測量結果進行校正，以考慮X射線吸收和熒光效應。
結果輸出：顯示定量分析結果，包括各元素的重量百分比和擬合指數。
5.2 結果解釋與驗證
用戶應根據定量分析結果解釋樣品成分，並通過比較標準樣品或已知成分樣品來驗證分析結果的準確性。如果分析結果與預期不符，用戶應檢查獲取條件、定量優化和矩陣校正等步驟是否正確執行。
六、高級功能與應用
6.1 SmartMap功能
SmartMap功能允許用戶同時從圖像的每個像素獲取所有可能元素的X射線數據。這種分析方式具有高度的靈活性，適用於各種複雜樣品的分析。用戶可以通過設置SmartMap分辨率、處理時間和獲取時間等參數來優化分析結果。
6.2 元素映射與線掃描
元素映射和線掃描功能允許用戶可視化樣品中元素的分布情況。用戶可以通過選擇特定的X射線線來生成元素映射或線掃描圖像，並調整顯示參數以獲得最佳的可視化效果。
6.3 Cameo+功能
Cameo+功能結合了電子圖像和X射線光譜信息，以彩色疊加圖的形式顯示樣品的化學成分和形貌。用戶可以通過調整顏色範圍來突出顯示樣品中的特定成分變化。
6.4 PhaseMap功能
PhaseMap功能通過散點圖的形式顯示樣品中不同相的分布情況。用戶可以使用Cameo+數據或元素映射數據作為PhaseMap的數據源，並通過聚類分析來識別樣品中的不同相。
6.5 AutoMate功能
AutoMate功能允許用戶設置一係列自動化任務，如在不同位置重複獲取光譜或圖像數據。這對於需要在大範圍內進行均勻分析或長時間監測的應用非常有用。
七、維護與故障排除
7.1 日常維護
用戶應定期對INCA能譜儀進行日常維護，包括清潔樣品室、檢查探測器狀態、校準顯微鏡等。此外，用戶還應定期備份項目數據，以防數據丟失。
7.2 故障排除
如果在使用過程中遇到問題，用戶可以參考操作手冊中的故障排除部分，或聯係Oxford Instruments的技術支持團隊獲取幫助。常見的故障包括探測器飽和、信號弱、軟件崩潰等，用戶應根據具體情況采取相應的解決措施。
結論
本文通過詳細解讀Oxford INCA能譜儀的操作手冊，為用戶提供了一份全麵、係統的使用指南。通過掌握本文介紹的操作技巧和方法，用戶可以更加高效、準確地使用INCA能譜儀進行各種分析工作。希望本文能對廣大用戶有所幫助，並促進INCA能譜儀在各個領域的應用和發展。
