目錄

1. 引言

2. 儀器概述

3. 係統要求與安裝

4. 用戶界麵與基本操作

5. 數據采集與處理

6. 高級功能與應用

7. 維護與故障排除

8. 常見問題解答（FAQ）

9. 結論

1. 引言

本使用指南旨在為用戶提供Oxford EDS AZtec係統的全麵指導，幫助用戶快速上手並充分利用該儀器的各項功能。Oxford EDS AZtec是一款先進的能量色散X射線光譜儀（EDS），廣泛應用於材料科學、地質學、生物學等多個領域，用於分析樣品的元素組成和分布。

2. 儀器概述

2.1 產品簡介

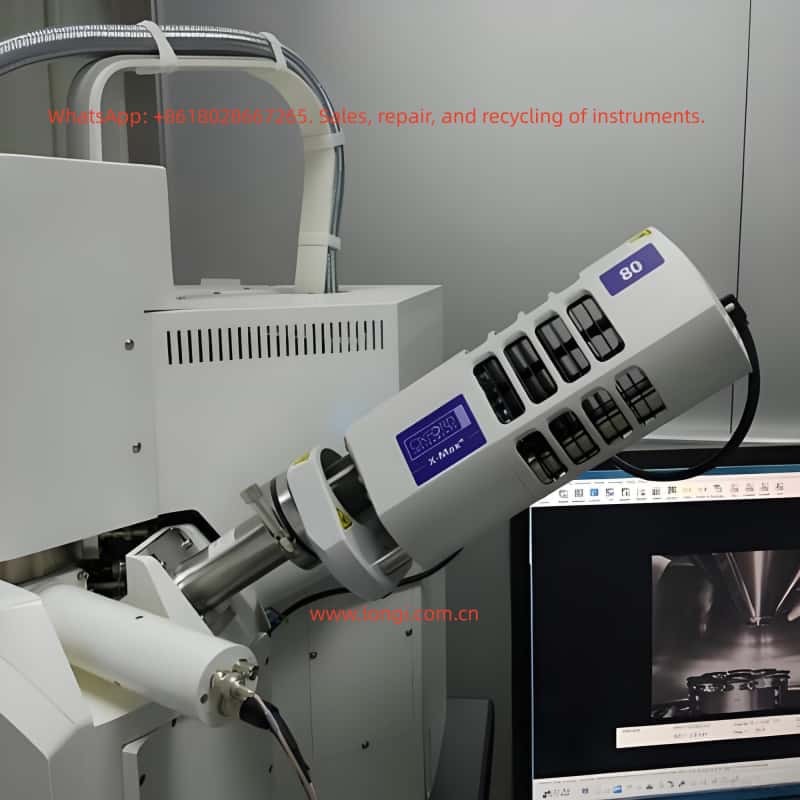

Oxford EDS AZtec係統集成了高性能的EDS探測器、先進的電子學係統和強大的數據分析軟件，能夠提供高分辨率、高靈敏度的元素分析。該係統支持與掃描電子顯微鏡（SEM）和透射電子顯微鏡（TEM）等設備聯用，實現微區元素的定性和定量分析。

2.2 主要特點

• 高分辨率探測器：采用先進的矽漂移探測器（SDD），提供卓越的能量分辨率。

• 快速數據處理：強大的數據處理能力，支持實時分析和後處理。

• 用戶友好界麵：直觀的操作界麵，簡化複雜分析流程。

• 多功能分析：支持點分析、線掃描、麵掃描等多種分析模式。

• 自動化功能：包括自動峰值識別、自動背景扣除等，提高分析效率。

3. 係統要求與安裝

3.1 係統要求

• 硬件要求：兼容大多數現代SEM和TEM設備，具體配置需參考儀器手冊。

• 軟件要求：Windows 7/8/10操作係統，建議配置至少4GB RAM和500GB硬盤空間。

• 環境要求：穩定的工作環境，避免強電磁幹擾和震動。

3.2 安裝步驟

1. 硬件安裝：

• 將EDS探測器正確安裝到SEM/TEM樣品室內。

• 連接探測器與控製單元之間的電纜。

• 確保所有連接牢固可靠。

2. 軟件安裝：

• 插入包含AZtec軟件的安裝光盤或下載安裝包。

• 運行安裝程序，按照提示完成軟件安裝。

• 輸入許可證密鑰激活軟件。

3. 係統配置：

• 啟動AZtec軟件，進行初始係統配置，包括探測器校準、能量刻度等。

• 根據實際需要設置分析參數，如加速電壓、采集時間等。

4. 用戶界麵與基本操作

4.1 用戶界麵概覽

AZtec軟件的用戶界麵分為多個區域，包括菜單欄、工具欄、項目視圖、數據視圖和狀態欄等。用戶可以通過這些區域輕鬆訪問各種功能和數據。

4.2 基本操作流程

1. 新建項目：

• 點擊“文件”菜單，選擇“新建項目”。

• 輸入項目名稱和保存路徑，點擊“確定”。

2. 樣品加載與定位：

• 在SEM/TEM中加載樣品，並調整至合適位置。

• 在AZtec軟件中，通過圖像導航功能定位分析區域。

3. 數據采集：

• 選擇分析模式（點分析、線掃描、麵掃描等）。

• 設置采集參數（如加速電壓、采集時間、死時間校正等）。

• 點擊“開始采集”按鈕，啟動數據采集過程。

4. 數據處理與分析：

• 采集完成後，軟件自動進行數據處理，包括峰值識別、背景扣除等。

• 用戶可以通過各種工具查看和分析數據，如譜圖顯示、元素分布圖等。

5. 結果保存與導出：

• 將分析結果保存至項目文件中。

• 導出數據為Excel、CSV等格式，便於進一步處理和分析。

5. 數據采集與處理

5.1 數據采集模式

• 點分析：對樣品上單個點進行元素分析，適用於快速定性分析。

• 線掃描：沿樣品上一條直線進行連續元素分析，適用於觀察元素沿直線的分布變化。

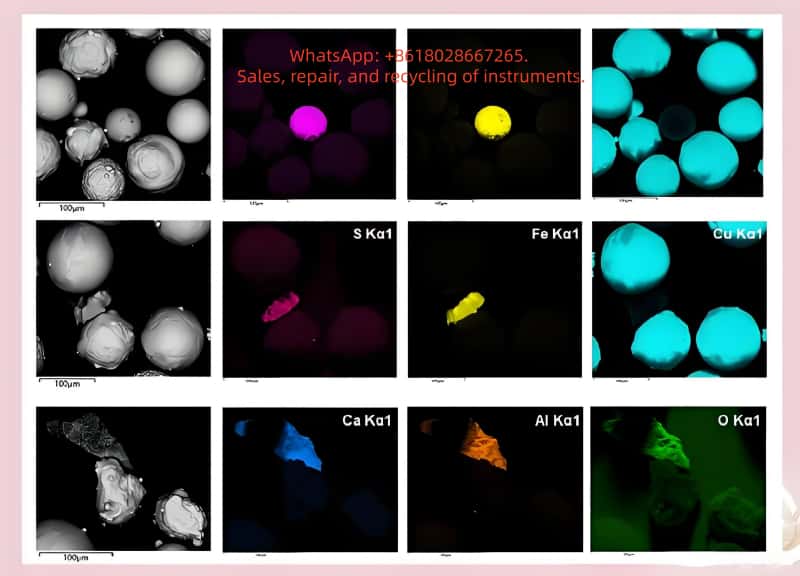

• 麵掃描：對樣品上一個區域進行網格化元素分析，生成元素分布圖，適用於觀察元素在麵內的分布情況。

5.2 采集參數設置

• 加速電壓：根據樣品類型和分析需求設置合適的加速電壓。

• 采集時間：根據所需信噪比和樣品特性設置采集時間。

• 死時間校正：啟用死時間校正功能，確保采集數據的準確性。

• 能量刻度：定期進行能量刻度校準，保證能量分辨率的準確性。

5.3 數據處理流程

1. 峰值識別：軟件自動識別譜圖中的元素峰值，並標注元素符號。

2. 背景扣除：采用合適的背景扣除算法，減少背景幹擾，提高分析精度。

3. 定量分析：根據標準樣品或已知濃度樣品進行定量校準，計算樣品中各元素的含量。

4. 結果展示：以譜圖、元素分布圖等形式展示分析結果，便於用戶直觀理解。

6. 高級功能與應用

6.1 LayerProbe功能

LayerProbe是AZtec軟件中的一個強大工具，用於分析多層薄膜結構的厚度和成分。用戶可以通過定義各層材料、厚度和密度等參數，模擬實際樣品的X射線發射譜，並通過與實驗數據的對比優化模擬參數，從而獲得各層的精確厚度和成分信息。

6.2 AutoPhase功能

AutoPhase功能能夠自動將X射線映射數據轉換為相圖，幫助用戶快速識別樣品中的不同相。該功能通過算法分析元素分布數據，自動劃分相區域並計算各相的麵積分數和元素組成。

6.3 多模式聯用分析

AZtec軟件支持EDS與EBSD（電子背散射衍射）等多模式聯用分析，通過同時獲取樣品的元素組成和晶體結構信息，提供更全麵的材料表征。用戶可以在同一軟件界麵中切換不同分析模式，實現數據的無縫對接和綜合分析。

7. 維護與故障排除

7.1 日常維護

• 清潔探測器窗口：定期使用專用清潔工具清潔探測器窗口，避免汙染影響分析結果。

• 檢查電纜連接：確保所有電纜連接牢固可靠，避免鬆動導致信號中斷。

• 軟件更新：定期檢查並安裝軟件更新，以獲取最新功能和性能改進。

7.2 故障排除

• 無信號輸出：檢查探測器與控製單元之間的電纜連接是否正常；確認軟件設置中的探測器參數是否正確。

• 數據異常：檢查樣品製備是否符合要求；重新進行能量刻度校準；檢查采集參數設置是否合理。

• 軟件崩潰：嚐試重啟軟件和計算機；檢查係統資源使用情況（如內存、CPU占用率）；聯係技術支持獲取幫助。

8. 常見問題解答（FAQ）

Q1: 如何選擇合適的加速電壓？
A1: 加速電壓的選擇取決於樣品類型和分析需求。一般來說，較高的加速電壓可以提高X射線的激發效率，但也可能增加背景噪聲和樣品損傷的風險。建議根據樣品特性和分析目的進行試驗和優化。

Q2: 如何提高定量分析的準確性？
A2: 提高定量分析準確性的關鍵在於標準樣品的校準和采集參數的優化。確保使用與待測樣品相似的標準樣品進行校準；合理設置采集時間、死時間校正等參數；定期進行能量刻度校準以保證能量分辨率的準確性。

Q3: 如何處理數據中的異常值？
A3: 數據中的異常值可能由多種因素引起，如樣品汙染、探測器故障等。在處理異常值時，首先應檢查樣品製備和采集過程是否存在問題；然後可以嚐試使用數據平滑、濾波等方法減少異常值的影響；對於嚴重異常的數據點，可以考慮直接剔除或進行進一步的分析以確定其原因。

9. 結論

本使用指南詳細介紹了Oxford EDS AZtec係統的各項功能、操作流程以及維護與故障排除方法。通過遵循本指南的指導，用戶可以快速上手並充分利用該儀器的強大分析能力，為材料科學研究提供有力支持。希望本指南能成為用戶在使用Oxford EDS AZtec係統過程中的得力助手。
