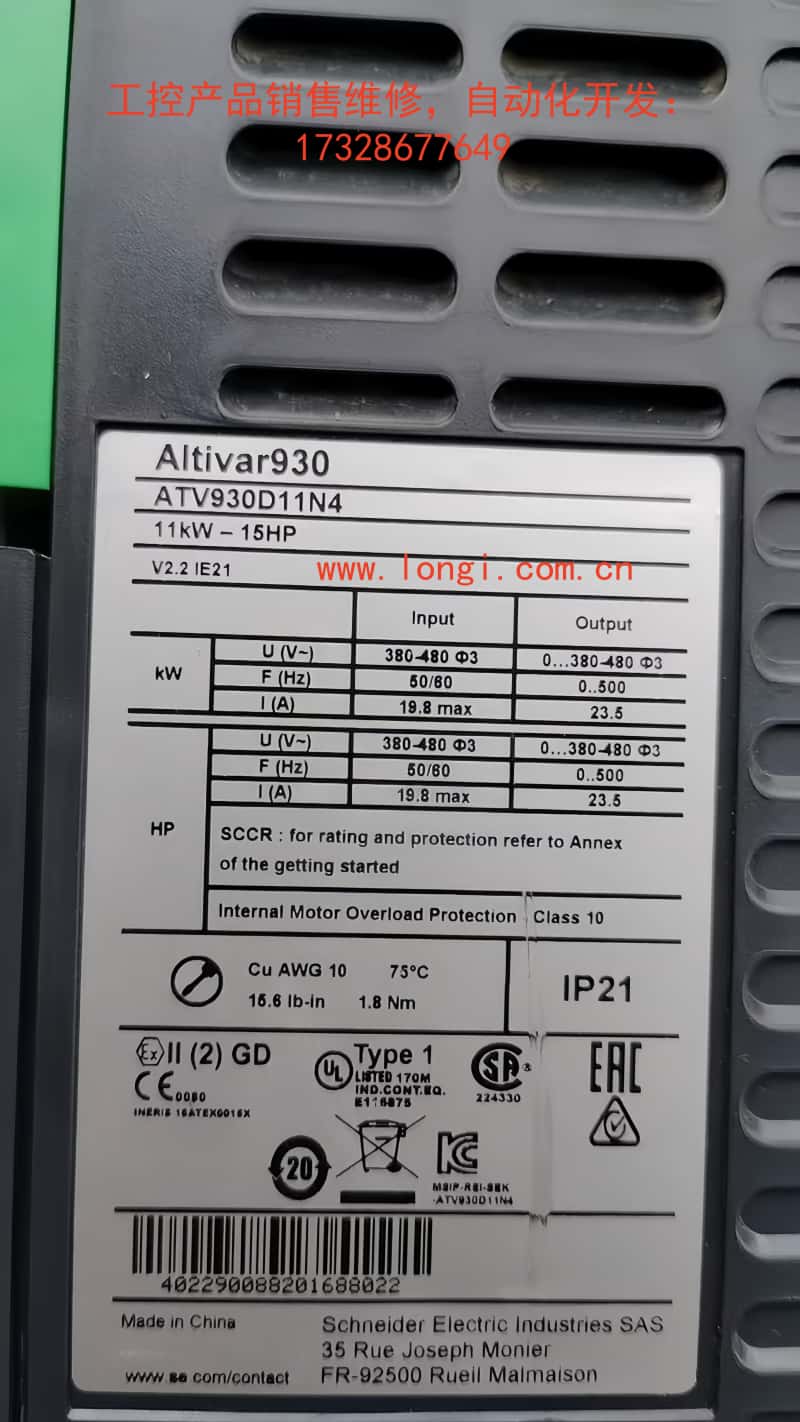

施耐德ATV930係列變頻器用戶手冊使用指南

一、變頻器操作麵板功能介紹與基本設置

1.1 操作麵板功能概述

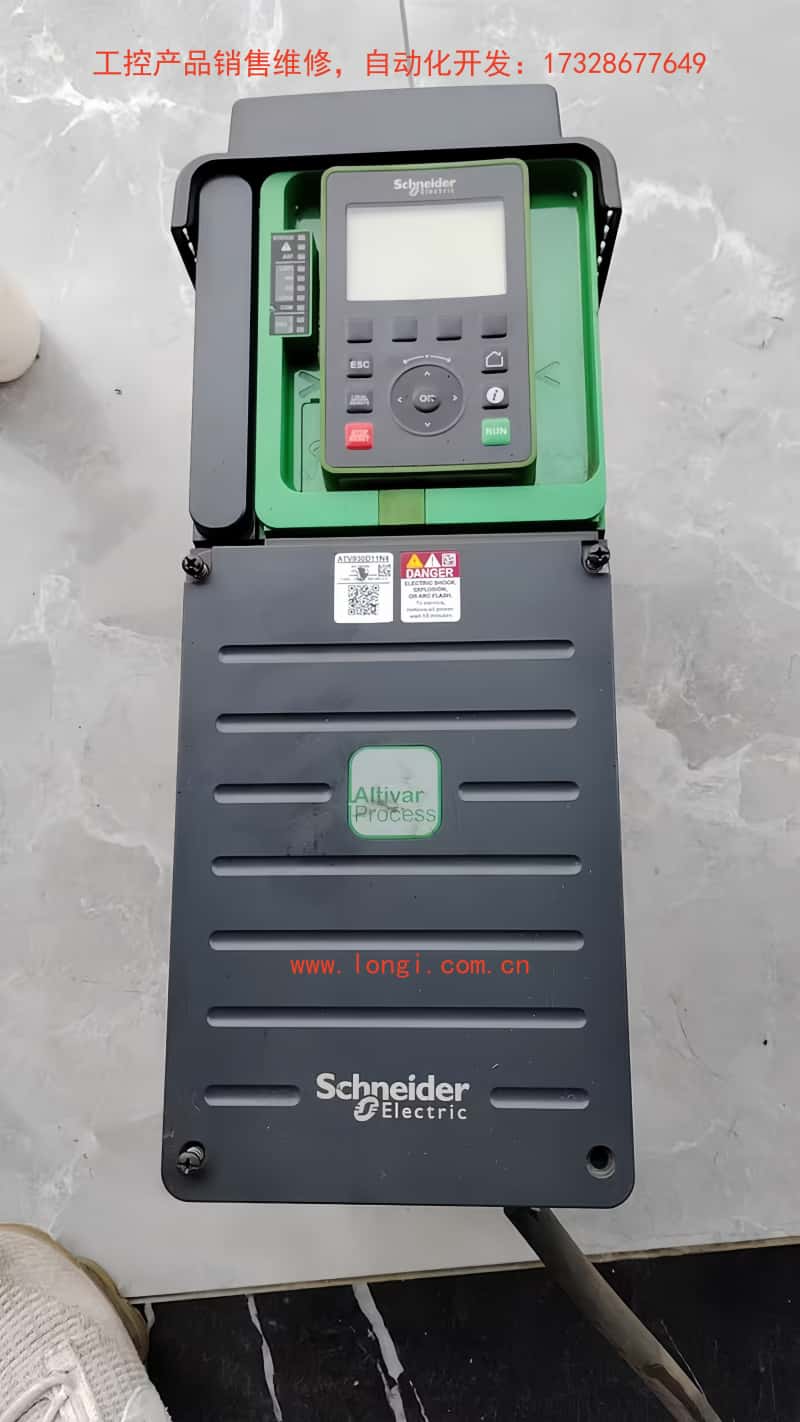

施耐德ATV930係列變頻器標配圖形顯示終端(VW3A1111)，其功能包括：

• 按鍵功能：

• STOP/RESET鍵：停止命令/實施故障複位

• LOCAL/REMOTE鍵：本地與遠程控製切換

• ESC鍵：退出菜單/參數或取消當前修改

• F1-F4功能鍵：訪問變頻器標識、二維碼、快速瀏覽及子菜單

• 觸控輪/OK鍵：保存當前值或訪問所選菜單/參數

• RUN鍵：執行運行功能（需配置）

• 顯示屏區域：

• 顯示行：可配置顯示內容（如變頻器狀態、電機頻率等）

• 菜單行：顯示當前菜單或子菜單名稱

• 四區域標簽：通過F1-F4按鍵快速訪問

• LED指示燈：

• STATUS LED：綠色閃爍表示待機，綠色常亮表示運行，紅色表示故障

• Warning/Error LED：黃色表示警告，紅色表示錯誤

• ASF LED：安全功能激活指示

1.2 密碼設置與管理

• 設置密碼：

• 進入[我的偏好]MYP-[密碼]COd菜單

• 設置6字符密碼（允許包含空格）

• 確認保存後密碼立即生效

• 消除密碼：

• 進入[我的偏好]MYP-[密碼]COd菜單

• 輸入當前密碼

• 將密碼字段清空並確認

• 密碼保護特性：

• 5次錯誤嚐試後鎖定，需管理員重新激活訪問

• 建議每90天更改一次密碼

• 使用專用密碼（不與個人密碼重複）

1.3 參數訪問限製設置

• 設置訪問等級：

• 進入[我的偏好]MYP-[訪問等級]LAC菜單

• 可選[標準權限]Std或[專家權限]EPr

• 專家權限可訪問所有參數

• 參數可見性控製：

• 進入[我的偏好]MYP-[參數訪問]-[可見性]VIS菜單

• 可隱藏非必要參數簡化界麵

• 受限參數設置：

• 進入[我的偏好]MYP-[受限參數]PPA菜單

• 選擇需要限製訪問的參數

1.4 恢複出廠參數設置

• 完整恢複方法：

• 進入[文件管理]FMt-[出廠設置]FCS菜單

• 選擇[宏配置]Ini選項

• 確認執行，所有參數將恢複出廠值

• 選擇性恢複：

• 通過[修改的參數]LMd菜單查看最近修改的參數

• 手動逐個恢複為出廠值

• 恢複後的驗證：

• 檢查關鍵參數如[電機標準電壓]bFr、[電機控製類型]Ctt等

• 確認[自整定狀態]tUS顯示為[未整定]tAb

二、外部端子控製與HMI調速實現

2.1 外部端子正反轉控製配置

• 基本接線方案：

• DI1：停止（常閉觸點）

• DI2：正向脈衝

• DI3：反向脈衝

• 設置[2/3-線控製]tCC為[3線控製]3C

• DI1：正向運行（1=運行，0=停止）

• DI2：反向運行（1=運行，0=停止）

• 設置[2/3-線控製]tCC為[2線控製]2C

• 2線控製模式（電平控製）：

• 3線控製模式（脈衝控製）：

• 參數配置步驟：

• 進入[完整設置]CSt-[輸入/輸出]-[I/O分配]菜單

• 配置DI1分配為[正向]MFrd

• 配置DI2分配為[反向]MrrS

• 設置[命令通道]CMdC為[端子]tEr

2.2 HMI頻率給定設置

• 給定通道配置：

• 進入[完整設置]CSt-[命令與給定]CrP菜單

• 設置[給定頻率通道1]Fr1為[遠程終端]LCC

• 確保[命令通道]CMdC未設置為[遠程終端]LCC

• 頻率調節方法：

• 通過麵板觸控輪直接調節[斜坡前頻率]FrH

• 或進入[顯示]MOn-[變頻器參數]MPI菜單修改[頻率給定值]LFr

• 多通道優先級設置：

• 可配置多個給定通道並設置優先級

• 通過[給定運算]OAI菜單設置通道組合方式

2.3 混合控製模式實現

• 典型配置方案：

• 控製命令：通過外部端子（DI1/DI2）

• 頻率給定：通過HMI麵板

• 狀態監控：通過HMI顯示[電機頻率]rFr和[電機電流]LCr

• 參數設置要點：

• [命令通道]CMdC：[端子]tEr

• [給定頻率通道]rFCC：[遠程終端]LCC

• [切換模式]：設置為[固定組合]避免衝突

三、故障診斷與處理指南

3.1 常見故障代碼及解決方案

• 電機相關故障：

• 原因：電機電纜缺相或接觸不良

• 處理：檢查電機接線；小功率電機測試時可暫時禁用[輸出缺相分配]OPL

• 原因：電機速度超過限製

• 處理：檢查[最大輸出頻率]tFr設置（建議設為[HSP]的110%）

• 原因：電機熱狀態超過118%

• 處理：檢查[電機熱電流]ItH設置是否正確；減輕負載；檢查冷卻係統

• OLF（電機過載）：

• SOF（電機過速）：

• OPF（輸出缺相）：

• 變頻器相關故障：

• 檢查選項模塊安裝

• 參考[識別故障]inf6代碼具體分析（0x01=模塊無響應，0x02=接收超時等）

• 檢查主電源輸入

• 大容量變頻器上電時可能誤報，可短暫禁用檢測

• 檢查[變頻器熱狀態]tHd

• 清理散熱通道；檢查[風扇模式]FFM設置

• OHF（變頻器過熱）：

• PHF（輸入缺相）：

• INF6（標識錯誤）：

3.2 警告信息處理

• 典型警告：

• 直流母線電壓波動過大

• 檢查電網質量；必要時增加直流電抗器

• 風扇運行時間超過45,000小時

• 通過[時間計數器重置]rPr複位計數器

• 風扇轉速異常

• 檢查風扇狀態，必要時更換

• FFdA（風扇反饋警告）：

• FCtA（風扇計數器警告）：

• DCRW（直流母線紋波報警）：

3.3 故障排查流程

• 查看曆史記錄：

• 進入[診斷]dIA-[錯誤曆史記錄]pFH菜單

• 分析最近15次故障記錄

• 狀態檢查：

• 檢查[變頻器狀態]HMIS

• 查看[其他狀態]SSt中的二級狀態

• 複位操作：

• 清除故障後按STOP/RESET鍵

• 頑固故障可通過[故障複位分配]rSF配置專用複位輸入

四、高級功能與應用技巧

4.1 電機參數優化

• 自整定執行：

• 進入[簡單起動]SYS-[自整定]tUn菜單

• 選擇[旋轉整定]rot（需脫開負載）或[標準]std

• 整定後驗證[自整定狀態]tUS為[dOnE]

• 高級電機控製：

• [高級電機控製]AEMC可提升動態性能

• 啟用後需重新優化[速度環優化]MCL參數

4.2 應用宏配置

• 選擇應用類型：

• 進入[完整設置]CSt-[宏配置]MCr菜單

• 可選[通用泵控製][起重提升][傳送帶]等預設配置

• 參數組切換：

• 配置[參數切換]MLP功能

• 通過數字輸入或通訊切換不同參數組

4.3 通信功能配置

• 現場總線集成：

• 支持Modbus、CANopen、PROFINET等多種協議

• 通過[通信]COM菜單配置網絡參數

• 網絡服務器功能：

• 啟用[網絡服務器]WbS遠程監控

• 設置8字符以上複雜密碼（需含大小寫字母和特殊字符）

五、維護與安全

5.1 定期維護項目

• 檢查項目：

• [電機運行時間]rtHH

• [風扇運行時間]FPbt

• [起動次數]nSM

• 維護複位：

• 通過[時間計數器複位]rPr清零計時器

5.2 安全注意事項

• 電氣安全：

• 斷電後等待15分鍾讓電容放電

• 使用電壓檢測確認斷電

• 操作安全：

• 危險區域外安裝變頻器

• 確保急停電路獨立於變頻器控製

• 網絡安全：

• 不使用時禁用遠程訪問功能

• 定期備份參數配置

本指南基於ATV900係列通用編程手冊(NHA80762)編製，實際應用時應結合具體型號和固件版本驗證參數可用性。對於複雜應用場景，建議使用施耐電氣的SoMove配置軟件進行詳細調試。
