GSK983Ma-H 係統XD-40A立式加工中心Z軸換刀點偏移問題的原理分析與解決方法

發布時間:2025-10-15 16:31:36 | 瀏覽量：1203

GSK983Ma-H 係統XD-40A立式加工中心Z軸換刀點偏移問題的原理分析與解決方法

一、問題背景與現象描述

在數控加工中心維修和調試過程中，Z軸的參考點與換刀點校準是機床精度穩定運行的關鍵環節。

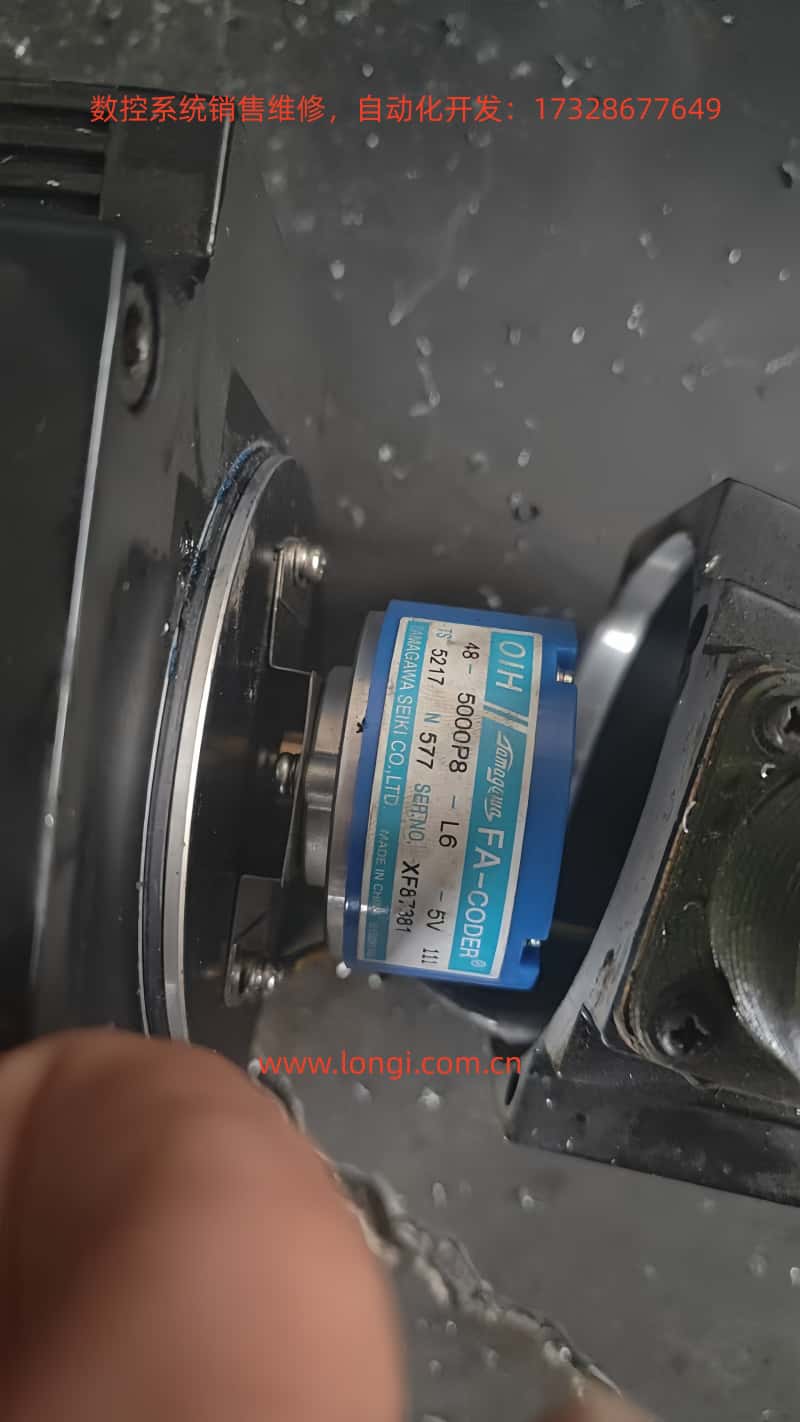

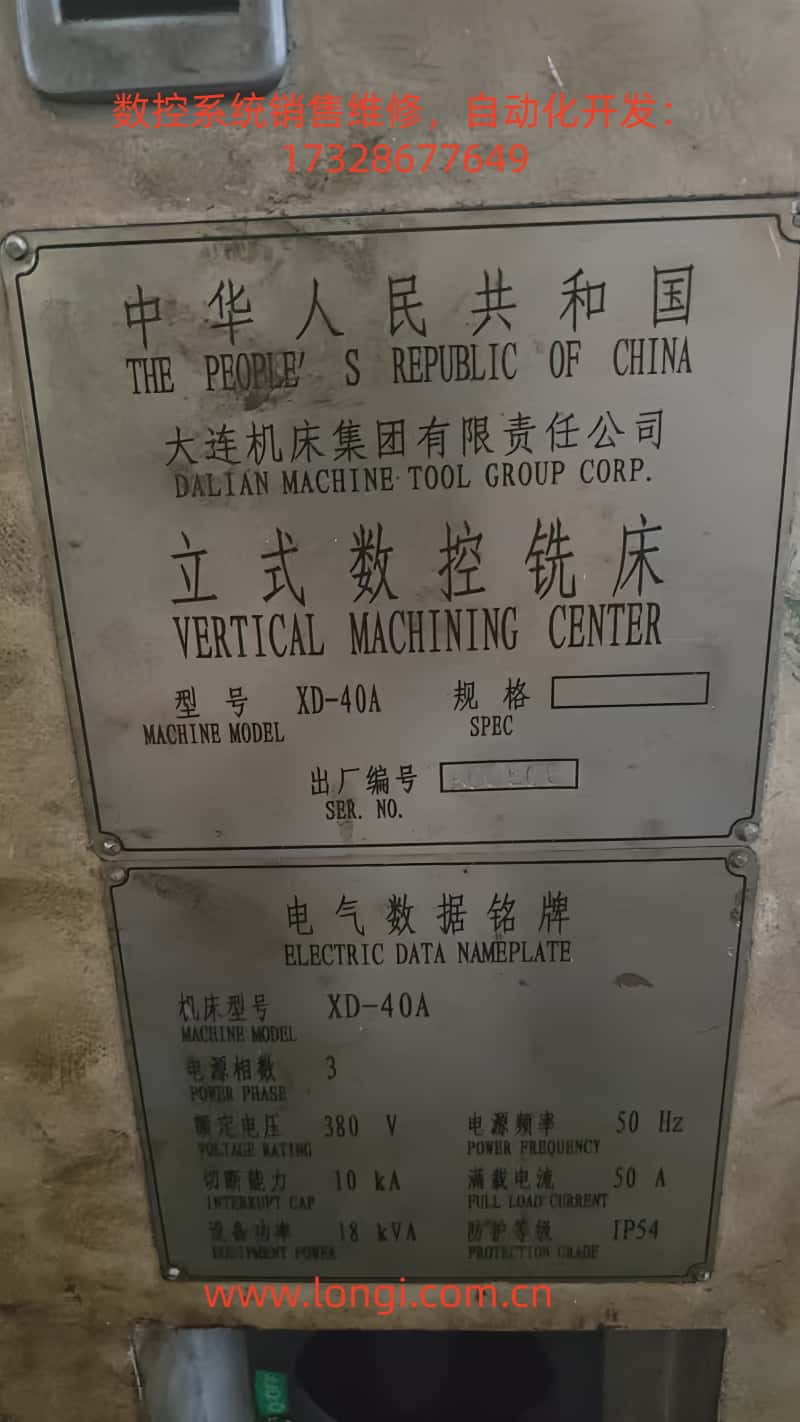

本文以一台大連機床集團生產的XD-40A立式數控銑床為例，機床配備了廣州數控（GSK）983Ma-H係統、DA98D伺服驅動器以及山洋OIH係列5000P/R增量編碼器。該機床采用鬥笠式刀庫結構，Z軸在換刀時需要精確定位到第二參考點（刀具更換位置）。

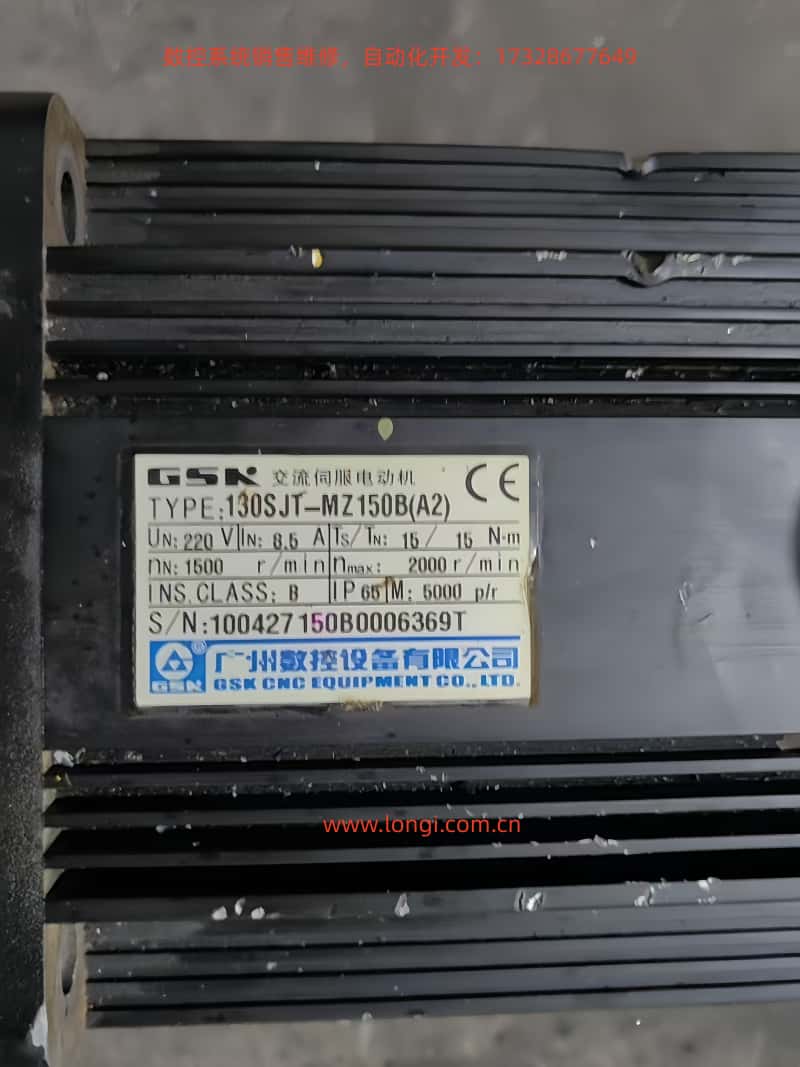

在一次例行維護中，技術人員更換了Z軸伺服電機。電機更換後，機床能夠正常啟動與回零，但在執行換刀（M06）動作時出現明顯異常：
Z軸在換刀下探過程中比原來高出約3mm，導致主軸刀柄無法準確進入刀爪，必須再手動下移約3mm才能完成換刀。

這類偏差在加工中雖不直接引發報警，卻嚴重影響換刀可靠性與刀具同心度，若不處理，可能導致刀爪卡死、主軸鬆刀不完全或撞刀等事故。

二、係統結構與信號關係分析

要解決問題，必須首先理解GSK983Ma-H控製係統中Z軸“參考點（回零點）”的建立邏輯。
Z軸回零定位由兩類信號共同確定：

接近開關信號（HOME或ORG） —— 用於粗定位；
編碼器Z相信號（Z-phase） —— 用於精定位。

當機床上電後，Z軸執行“回零（G28 Z0）”指令時，係統流程如下：

Z軸沿負方向或正方向移動，直到檢測到接近開關信號；
係統記錄此時編碼器的脈衝位置；
接近信號撤銷後，係統繼續尋找下一次Z相信號；
找到Z相信號時，係統將此點定義為機床坐標零點（Reference Point）；
然後根據參數0161等設置，計算出第二參考點（例如換刀點）。

換句話說，機床的Z軸零點並不是單一由接近開關決定，而是由接近信號與Z相信號之間的相位位置關係確定的。

三、更換電機後偏移的成因分析

在本案例中，接近開關、絲杆、限位機構均未調整，但換電機後出現了3mm的換刀點偏移。
結合係統原理，可以推導出根本原因如下：

1. 編碼器Z相信號相位差異

不同電機即使型號一致，其內部編碼器Z脈衝的相位相對於轉子磁極位置仍存在製造公差。
當係統執行“先找接近，再找Z相”邏輯時，Z相延遲或提前觸發，導致係統認為的零點偏離實際機械零點。

以5000線編碼器為例，Z相信號每轉出現一次，對應絲杆位移：
[
5 \text{ mm / rev} \Rightarrow 1 \text{ Z pulse = 5 mm}
]
係統可能在Z相延遲0.6轉（約3mm）處識別為零點，於是造成“參考點整體上浮3mm”。

2. 絲杆聯軸器安裝角度偏差

若電機更換後與絲杆聯軸器未完全對齊，或角度旋轉180°裝反，同樣會導致Z相信號出現時間提前或滯後，從而影響回零精度。

3. 第二參考點參數未重新標定

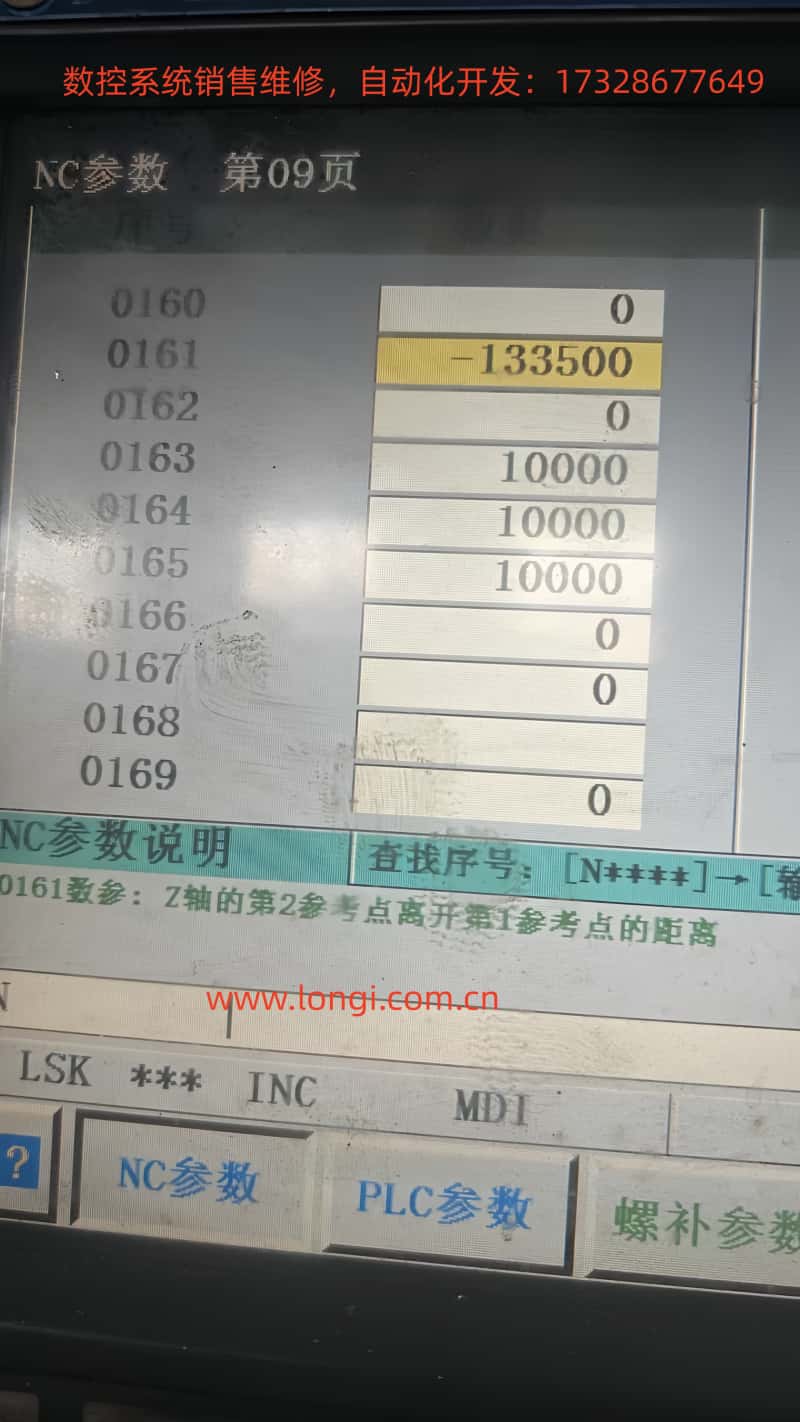

廣數係統使用參數0161定義“第二參考點相對第一參考點的距離”。
若在更換電機後直接恢複原參數，係統沿用舊的編碼器相位數據，必然出現換刀點偏移。

4. 編碼器極性與伺服極性匹配偏差

在少數情況下，若伺服驅動器DA98D的相位校正值（電角度）未重新標定，也會引起Z軸上電後坐標偏移，但此類偏差通常表現為回零位置不穩定，而非固定3mm。

四、參數體係與信號交互原理

為了更精確分析Z軸參考點的邏輯，需要理解GSK983Ma-H係統中與Z軸定位相關的關鍵參數。

參數編號	含義	功能說明
0160	回零方向選擇	確定Z軸回零運動的方向（正/負）
0161	第二參考點距離第一參考點的距離	換刀點、測量點或安全高度定義
0162	參考點偏移量	部分軟件版本存在，用於補償回零誤差
0163-0165	快速回零速度、接近速度、Z相搜索速度	控製回零過程的各階段速度
0171-0175	各軸參考點開關邏輯	定義接近信號觸發方式和方向

通過以上參數可知，Z軸的換刀點最終坐標實際上由三部分疊加形成：
[
Z_{\text{換刀}} = Z_{\text{接近}} + \Delta Z_{Z\text{相}} + P_{0161}
]
其中：

(Z_{\text{接近}})：接近信號觸發點；
(\Delta Z_{Z\text{相}})：接近信號與Z相之間的機械距離；
(P_{0161})：係統定義的第二參考點距離。

因此，隻要任意一項發生變化（尤其是Z相與接近的相位差），換刀點就會整體偏移。

五、解決思路與多種策略對比

麵對“無權限修改0161參數”的情況，維修人員必須在不破壞係統邏輯的前提下恢複換刀點。
本文將幾種常見方法進行原理、風險、適用性全麵對比。

方法	原理	適用場合	優點	風險
修改0161參數	改變第二參考點數值	有權限時	精準、安全	需密碼解鎖
調整接近開關位置	改變Z軸參考點起始	無權限時	簡單直接	改變Z軸零點，需重新標定G54
修改伺服電子齒輪比	改變脈衝當量	絲杆導程或電機不同	可修正比例誤差	全程精度被改變
修改回零偏移參數	軟件上補償零點偏差	高級調試模式	無機械動作	多數被保護鎖定
調整伺服電機相位角	改變Z相信號相對機械位置	編碼器安裝偏移時	校正徹底	操作複雜、易出錯

綜上所述：

若能解鎖係統保護，修改0161最理想；
若密碼未知，可通過調整接近開關位置3mm實現等效補償；
改電子齒輪比隻適合導程不符的情況，不宜用來修正換刀點偏移。

六、無密碼條件下的實操解決方案

在實際維修現場，往往係統密碼未知或被廠家更改。此時可采用機械方式修正偏移。以下步驟已在XD-40A機床上驗證有效。

1. 準備工具

六角扳手；
塑料塞尺或卡尺；
絕緣手套；
校刀棒或換刀試具。

2. 確認偏移方向

觀察換刀時Z軸動作：

若Z軸停高（刀爪未接觸刀柄）→ 接近開關應上移；
若Z軸過低（壓刀）→ 接近開關應下移。

3. 調整接近開關

切斷電源；
鬆開Z軸回零接近開關固定螺絲；
緩慢上移約 3mm；
固定螺絲；
上電重新回零。

4. 驗證

執行以下命令：

G28 Z0
M06 T1

觀察主軸下探是否正好落入刀爪中心。若仍偏差0.5mm，可微調開關0.5~1mm。

5. 校正工件坐標

接近開關移動會導致係統Z參考點整體移動，因此需重新定義G54坐標的Z值。
可通過：

手動將刀具觸碰工件 → 按“Z軸對刀” → 設為Z=0

來更新當前工件坐標。

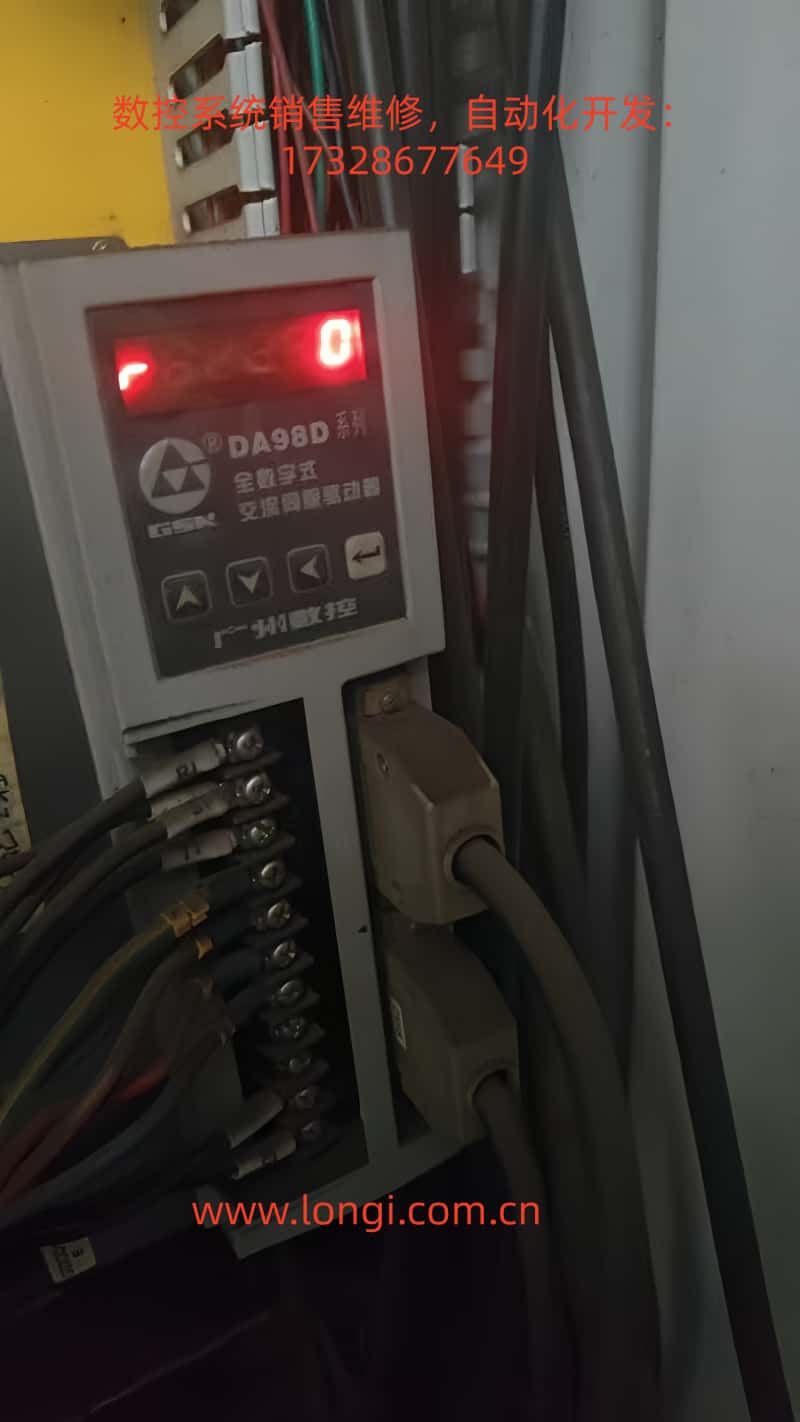

七、DA98D驅動器參數校對與輔助驗證

為確保問題不是由驅動器電子齒輪設置錯誤引起，應同時核對DA98D伺服驅動參數。

參數號	名稱	推薦值	功能說明
P1.05	電子齒輪分子	20000	表示編碼器每轉輸出脈衝數
P1.06	電子齒輪分母	1	保持1:1傳動
P2.04	回零極性方向	按機床方向設定	確認與Z軸方向一致
P4.01	伺服電機電角度自動校正	僅在更換電機後執行	校正磁極同步

若發現電子齒輪被誤改（例如分母非1），應恢複出廠比率以保證Z軸比例精度。

八、計算與驗證——3mm偏移對應脈衝數推算

已知：

絲杆螺距 = 5 mm；
編碼器線數 = 5000；
每轉脈衝數 = 5000 × 4 = 20000；
每毫米脈衝數 = 20000 / 5 = 4000 脈衝/mm。

換刀點偏移 3 mm，則對應脈衝差：
[
ΔP = 3 × 4000 = 12000 \text{ 脈衝}
]

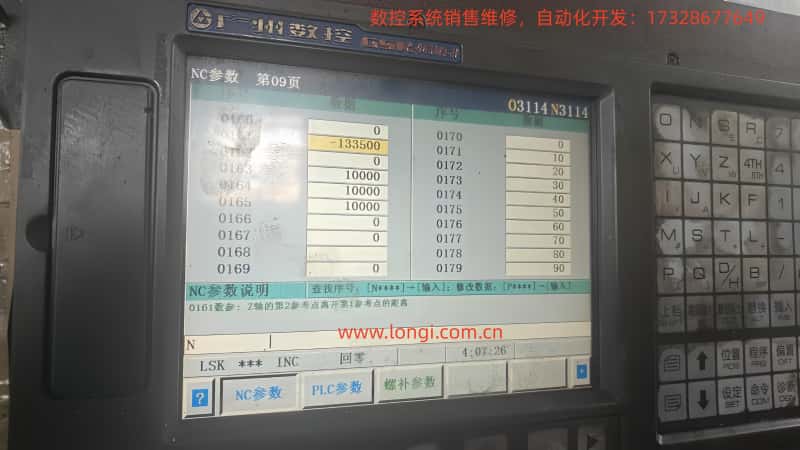

即係統第二參考點參數0161需調整約 ±12000 以恢複換刀位置。
若係統能解鎖，則可直接：

0161：-133500 → -145500

修改後保存並回零。

九、係統參數保護與解鎖方法補充

若希望從根本上恢複軟件修改權限，可通過以下方式解除983Ma-H的NC參數保護：

在主界麵進入：
```
係統 → 參數 → NC參數
```
按下“設定”或“SETUP”鍵；
係統提示輸入密碼；
嚐試以下密碼組合：

983（係統默認）
889（工程師維護）
1111、0000（用戶級）
1314、8888（部分機床廠自定義）

輸入正確後屏幕下方顯示“保護解除”；
此時即可修改0161。

若上述方式無效，可在開機自檢時按住 DELETE 或 ALT+M 鍵進入維護模式，關閉“參數保護”選項。

十、深入理解：接近信號與Z相信號的協同關係

為幫助技術人員更形象地理解，以下是Z軸回零邏輯簡化示意：

 ↑ Z+
 │
 │       ┌────────────┐
 │       │ 接近開關觸發區 │
 │       └────────────┘
 │                ↓（繼續上升）
 │               [Z相信號脈衝]
 └──────────────────────────────→ 時間軸

流程說明：

電機上升，檢測到接近信號 → 係統記錄位置；
接近信號撤銷後繼續上升；
檢測到Z相信號 → 立即定義為機床零點；
從零點再偏移0161指定距離 → 得到換刀點。

若換電機後Z相信號相對接近信號“滯後”，則零點被向上移動，表現為換刀點偏高。

因此，隻要調整接近開關物理位置，使其在Z相信號前3mm觸發，即可抵消此滯後偏差。

十一、經驗總結與實踐要點

通過此次案例，可總結出以下經驗規律：

增量編碼器更換後必須重新標定參考點。
編碼器Z相的相位差雖小，但會導致毫米級誤差。
參數保護要做好記錄備份。
更換驅動、係統更新前應導出全部NC參數，以便恢複。
機械調整優先級低於軟件補償。
在無密碼情況下可用機械方法，但最好恢複軟件設定。
伺服電子齒輪比不應隨意更改。
這類參數隻影響“每轉脈衝當量”，對換刀點無直接幫助。
鬥笠刀庫機型特別依賴Z軸第二參考點0161。
若此參數錯誤，會造成自動換刀失效或撞擊事故。
維修後應執行完整驗證流程：

回零（G28 Z0）；
手動換刀（M06 T1）；
測量刀爪中心距；
校對工件坐標。

十二、結語

本文以大連機床XD-40A立式加工中心為例，詳細解析了Z軸換刀點偏移的形成機理及多種可行解決方案。通過對GSK983Ma-H係統回零邏輯、DA98D驅動器脈衝當量、編碼器Z相信號相位差等因素的綜合分析，證明了換刀點偏移3mm並非機械故障，而是信號相位差造成的係統邏輯偏移。

針對不同現場條件：

若係統可解鎖，通過修改0161參數實現完美修正；
若係統受保護，可微調接近開關位置3mm；
若導程或編碼器型號變化，則需重新校對電子齒輪比。

該案例充分說明，現代數控機床的定位精度不僅取決於機械精度，更取決於信號邏輯與軟件參數的協調統一。
理解其內在原理，才能在現場維修中做到“有理有據、有據可依”，以最小代價恢複機床性能。
