一、引言

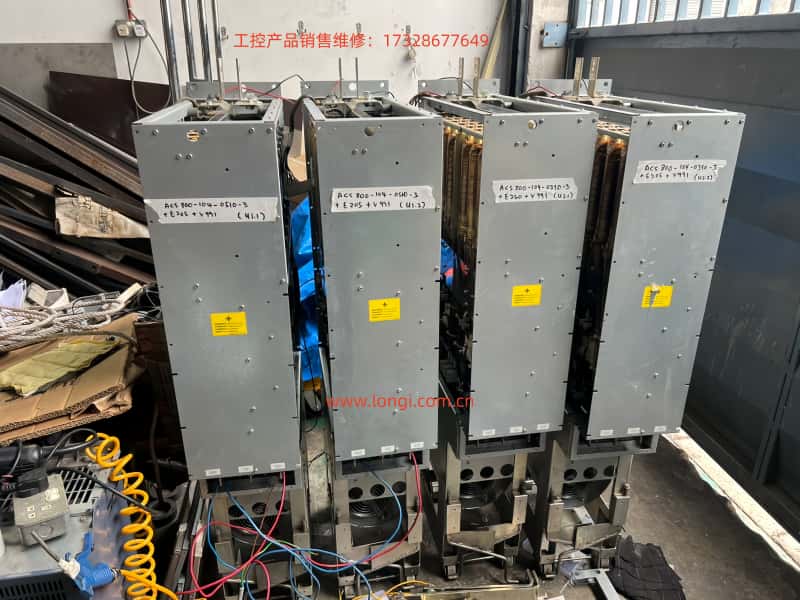

ABB ACS800 係列變頻器在冶金、礦山、化工、船舶及大型機械設備中得到廣泛應用。該係列驅動器以模塊化設計和強大的傳動控製能力而著稱，尤其在多傳動係統（Multidrive）中，ACS800-11 進線側變流器（Line Converter）與電機側變流器（Inverter Unit）協同運行，形成完整的交直交變換與能量回饋體係。然而，在實際運行過程中，用戶經常會遇到 FF51 故障代碼（LINE CONV），這意味著進線側變流器發生了異常。

本文將從 原理剖析、故障機理、常見原因、排查步驟、圖紙解析、工程案例 等多個角度，對 FF51 故障進行深入分析，並提出係統化解決方案，幫助維護人員和工程師快速定位問題、采取有效措施，從而減少停機時間和經濟損失。

二、ACS800-11 多傳動係統概述

2.1 結構組成

ACS800-11 多傳動係統一般包括以下主要部分：

1. 進線單元（Line Converter Unit, LCU）
   負責將電網三相交流轉換為直流電壓（DC Link），並可實現有源整流和能量回饋。

2. 直流母線（DC Link）
   通過共用的直流母排，將進線單元和多個電機側單元連接在一起。

3. 電機側單元（Inverter Unit, INU）
   將直流電壓逆變為所需的交流電壓，驅動電機運行。

4. 控製與通信係統（RMCU, CDP, 光纖鏈路）
   包括整流控製單元、驅動器控製麵板、通信接口等，用於狀態監測和控製。

2.2 運行原理

• 整流階段：進線側 IGBT 模塊工作於 PWM 控製模式，將電網 AC 轉為 DC，並控製功率因數與諧波。

• 逆變階段：電機側 IGBT 模塊將 DC 轉為可控頻率的 AC，實現調速與轉矩控製。

• 能量回饋：在製動或下放工況下，多餘能量通過 LCU 回饋至電網。

2.3 FF51 故障的特殊性

在多傳動係統中，FF51 故障並不直接指出某個器件損壞，而是代表 進線單元出現異常，需要進一步查看其內部故障代碼。因此，FF51 是一種“上層報警”，要求工程師深入到進線側控製和硬件回路進行檢查。

三、FF51 故障定義與觸發機製

3.1 官方定義

• 故障代碼：FF51

• 名稱：LINE CONV

• 適用範圍：ACS800-11

• 含義：進線側變流器檢測到故障，驅動器切換為備用控製模式，同時提示用戶檢查 LCU 的狀態。

3.2 觸發條件

FF51 的出現通常與以下三類情況相關：

1. 電源異常：輸入電網不穩定，如缺相、電壓跌落、電壓尖峰。

2. 硬件異常：整流橋、熔斷器、電抗器、電容等器件損壞。

3. 控製異常：RMCU 板失效、光纖通信中斷、24V 輔助電源故障。

3.3 故障響應

當 FF51 出現時，係統會：

• 切斷 LCU 與 DC 母排的功率傳輸；

• 發出報警信號，控製麵板提示故障；

• 若係統設計允許，可自動切換到電機側直流供電模式，以維持部分運行。

四、FF51 故障的常見原因分析

4.1 電網因素

• 三相電壓不平衡（超過 ±10%）

• 電壓瞬時跌落或短時斷電

• 諧波幹擾過大

• 電源進線缺相

4.2 硬件損壞

1. 整流橋故障

• IGBT 模塊擊穿短路

• 二極管開路或短路

• 導致輸入電流異常或 DC 母線電壓失控

2. 熔斷器熔斷

• 輸入短路電流過大

• 瞬態衝擊導致保護動作

3. 電抗器/濾波器故障

• 電感線圈斷線

• 繞組絕緣擊穿

4. 電容老化

• 直流母線電壓紋波過大

• 充放電回路異常

4.3 控製與信號問題

• RMCU 板通信異常：光纖脫落、端口損壞。

• 輔助電源丟失：+24V、+20V、+10V 電源異常。

• 接線鬆動或氧化：導致信號反饋錯誤。

五、圖紙解析與關鍵檢查點

在維護 ACS800-11 時，理解電氣圖紙至關重要。從用戶提供的原始圖紙中，可以提煉出以下檢查要點：

1. 端子排 X20/X25

• 連接進線單元的控製信號與電源分配點。

• 檢查 +24VDC、GND 是否正常。

2. RMCU 與 INU 光纖通信

• 確認光纖鏈路連接可靠，無折斷。

• 檢查信號強度。

3. 進線熔斷器 F1/F2/F3

• 測量是否熔斷。

• 注意熔斷器型號與電流容量是否匹配。

4. 整流橋模塊 U/V/W → DC+ / DC-

• 使用萬用表測量是否短路。

• 重點檢查是否存在單臂擊穿。

5. 電抗器與母排連接

• 確認接觸是否緊固。

• 測量電感是否開路。

六、FF51 故障的排查流程

一個係統化的排查流程如下：

1. 讀取子故障代碼

• 在 CDP 麵板進入 Line Converter 菜單。

• 記錄具體報警號，如“過壓、欠壓、IGBT 故障”。

2. 檢查電源輸入

• 測量三相電壓平衡性。

• 檢查進線熔斷器與接觸器。

3. 檢測功率器件

• 使用萬用表二極管檔，逐一檢測 IGBT 模塊。

• 檢查電容器 ESR 是否異常。

4. 確認控製與通信

• 確認 RMCU 與主控之間光纖正常。

• 測試 24V 輔助電源是否穩壓。

5. 重新上電並監測

• 確認無誤後重新上電。

• 觀察是否恢複正常。

七、工程案例分析

案例一：冶金軋機

某鋼廠軋機使用 ACS800-11 驅動，頻繁報 FF51。檢查發現，進線電壓波動較大且存在缺相，導致整流單元保護動作。安裝電源補償裝置後，故障消失。

案例二：礦山提升機

礦山井提升機報 FF51，經檢測，進線側整流 IGBT 模塊一相擊穿。更換功率模塊後恢複正常。

案例三：化工廠循環泵

化工廠 ACS800 係統報 FF51，但電源穩定。進一步排查發現，RMCU 控製板與 INU 光纖連接鬆動。重新插拔並固定後，故障消除。

八、預防措施與維護建議

1. 電源質量管理

• 安裝無功補償與濾波裝置。

• 避免電源頻繁波動。

2. 定期檢測功率單元

• 每年檢測一次 IGBT 模塊與母線電容。

• 監測 ESR 與溫升情況。

3. 加強接線與通信檢查

• 定期緊固螺栓。

• 檢查光纖端口清潔度。

4. 維護記錄與預警係統

• 建立運行日誌。

• 出現 FF51 時，第一時間保存曆史數據，便於分析。

九、結論

FF51 故障是 ABB ACS800-11 多傳動係統中較為典型的報警信息，代表進線側變流器出現故障。其成因可能來自 電源、電氣硬件、控製與通信 三個方麵。通過係統化的排查方法、結合電氣圖紙與實際測試，可以快速定位問題。對企業而言，科學的預防性維護措施、完善的電源管理和規範的操作習慣，是減少 FF51 故障發生的關鍵。
