一、引言

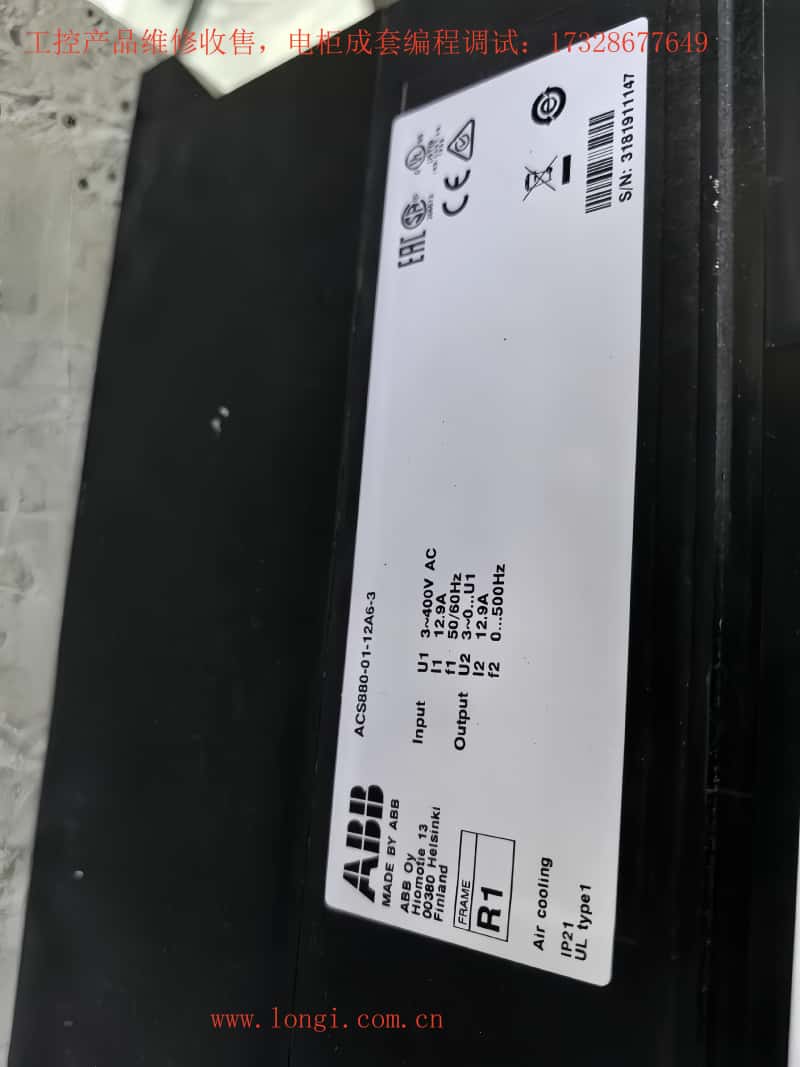

在現代工業自動化中，ABB ACS880 係列變頻器因其可靠的性能與豐富的交互界麵被廣泛應用。其中，控製麵板（Assistant Control Panel）上左上角的“狀態圖標（Status Icon）”雖顯微小，卻傳遞著關鍵的運行信息。了解這個圖標的意義以及它消失時可能反映的狀態，對於工程人員準確判斷運行狀況和快速診斷有著重要幫助。本文將從圖標功能出發，拆解其狀態意義，並深入探討其可能不顯示的原因與排查方法。

二、狀態圖標的基本定義與功能分析

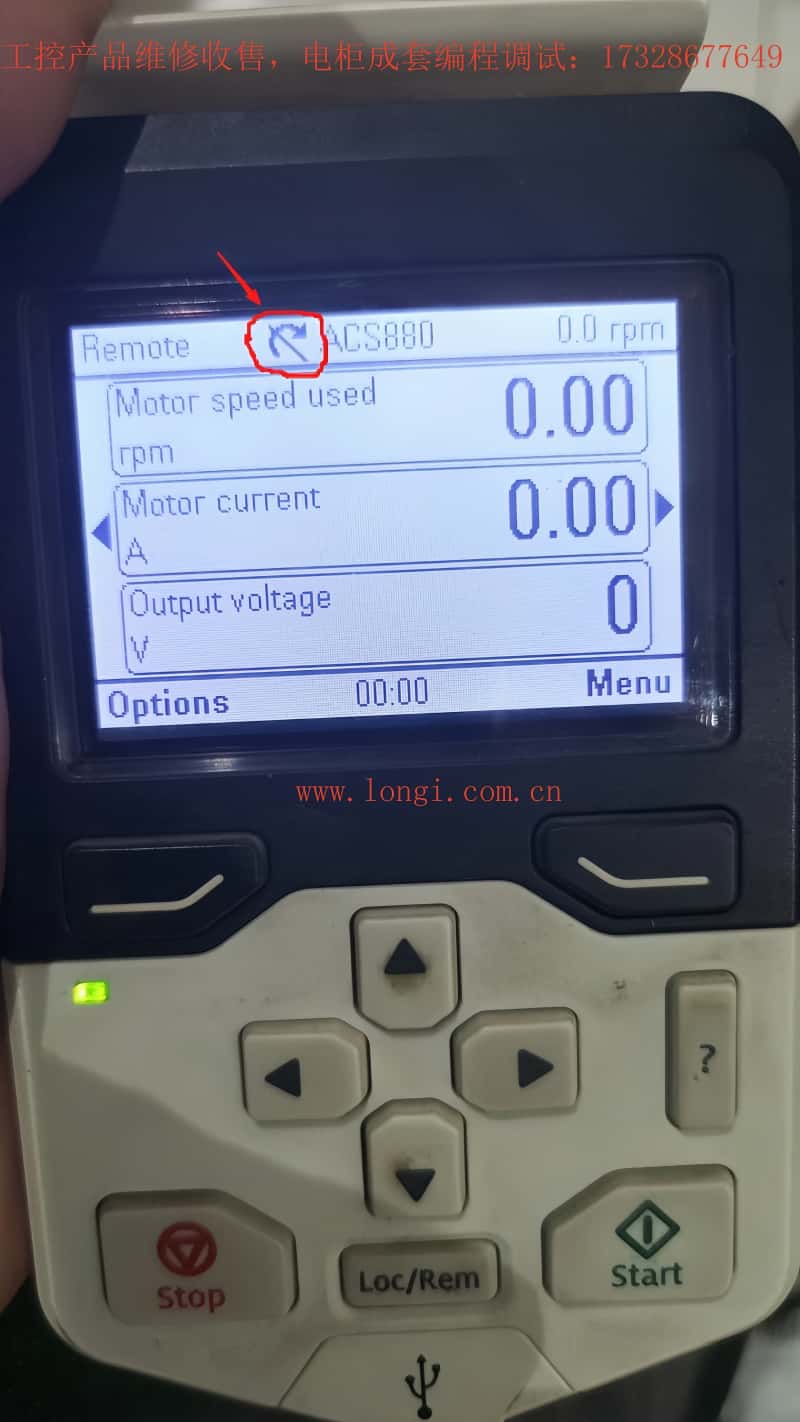

根據 ABB 控製麵板用戶手冊，狀態圖標位於 Home 視圖左上角，用於指示驅動器與電機的當前狀態和運動方向信息：

• 箭頭方向：當驅動器處於本地控製（Local）模式時，圖標中的箭頭朝順時針代表“正轉（Forward/Clockwise）”，逆時針代表“反轉（Reverse/Counter‑clockwise）”。

• 靜止狀態：對於不旋轉的設備，圖標可能顯示字符 “1” 表示正在運行（啟動狀態），或 “0” 表示停止狀態。

此外，狀態圖標還具有動畫特性，與驅動器實際運行狀態關聯：

這一圖標整體承擔了直觀反映驅動器狀態的重要任務，方便人員快速判斷設備的運動與當前運行狀況。

三、狀態圖標消失：一則隱藏的信號

3.1 “消失”可能意味著的最主要情況

在多數情況下，狀態圖標在左上角消失，最常見原因是當前已切換到 遠程控製（Remote）模式。在這種控製模式下：

• 控製來源為 I/O 或現場總線之類的遠程信號；

• 控製麵板頂部通常顯示 “Remote” 字樣，而不再顯示狀態圖標。

也就是說，一旦進入遠程控製，狀態圖標讓位於“Remote”信號文本，指示當前控製來源已非本地。

3.2 其他可能導致圖標缺失的情形

除遠程控製外，還有若幹情況也可能使狀態圖標不顯示：

1. 控製連接異常或權限受限
   若控製麵板與驅動器間通信中斷，或控製權限被其他設備鎖定，麵板可能無法獲取狀態更新，從而未能顯示圖標。

2. Home 視圖被修改或自定義屏蔽
   控製麵板支持用戶調整 Home 視圖內容。如在編輯視圖期間不慎將狀態圖標所對應的顯示區域移除，圖標可能被隱藏。

3. 軟件異常或設定有誤
   雖不常見，但軟件故障或參數設定錯誤有時也會導致異常顯示或丟失圖標。

四、排查方法與恢複建議

麵對狀態圖標消失的情況，建議按以下步驟排查並確認原因：

4.1 確認控製模式（Local vs Remote）

• 查看麵板左上角是否顯示 “Remote” 文本；

• 若為遠程控製，可按 Loc/Rem 鍵切換至本地控製；

• 切換後若圖標恢複，確認已恢複本地控製。

4.2 檢查連接與通信狀態

• 檢查 RJ‑45 或總線連接是否穩固；

• 若使用了 panel bus，多設備連接時，確保選中正確的驅動器（Options → Select drive）；

• 如連接異常可查看 System info 或 Diagnostics 中的通信狀態。

4.3 恢複 Home 視圖默認狀態

• 進入 Settings → Reset Home view layout 可將 Home 視圖恢複至默認狀態，確保狀態圖標區域被重新包含。

4.4 軟件或麵板重啟

• 若以上方法無效，也可嚐試重啟控製麵板或斷電重啟驅動器；

• 若問題仍舊存在，可聯係 ABB 支持檢查麵板固件或參數設置。

五、總結與應用建議

狀態圖標雖小，卻是判斷驅動器運行狀態的重要窗口。它組合解讀了控製模式、本地啟動狀態、故障情況與旋轉方向，為現場工程人員提供快速可視化診斷能力。當圖標消失時，多半意味著控製模式已經切換，或者通信/顯示區域被隱藏。

建議歸納：

• 正常運維中，狀態圖標應一直可見並對應當前狀態；

• 圖標消失時，先判斷控製模式是否切換至 Remote；

• 若非切換控製模式，繼續排查通信、顯示配置或軟件異常；

• 恢複 Home 視圖布局能快速恢複圖標顯示。
