理解和解決海浦蒙特HD20係列變頻器E0021故障的綜合指南

引言

變頻器（VFD），如海浦蒙特HD20係列，是工業自動化中不可或缺的設備，通過精確控製電機轉速和扭矩來提升效率和性能。然而，即便是最可靠的係統也可能出現故障，導致生產中斷。其中，E0021故障——即“控製板EEPROM讀寫錯誤”——可能使變頻器功能受限，造成昂貴的停機時間。本文將深入探討E0021故障的性質、根本原因，並提供詳細、可操作的診斷和解決指南。結合HD20係列用戶手冊及故障截圖，我們旨在幫助用戶高效恢複變頻器功能並預防未來問題。

E0021故障是什麽？

海浦蒙特HD20係列變頻器中的E0021故障表示控製板EEPROM讀寫錯誤。EEPROM（電可擦除可編程隻讀存儲器）是一種非易失性內存，嵌入變頻器的控製板中，存儲的關鍵數據包括：

• 配置參數：如電機額定值、控製模式和操作限製。

• 用戶設置：為特定應用調整的自定義參數。

• 固件數據：變頻器軟件運行所需的變量和指令。

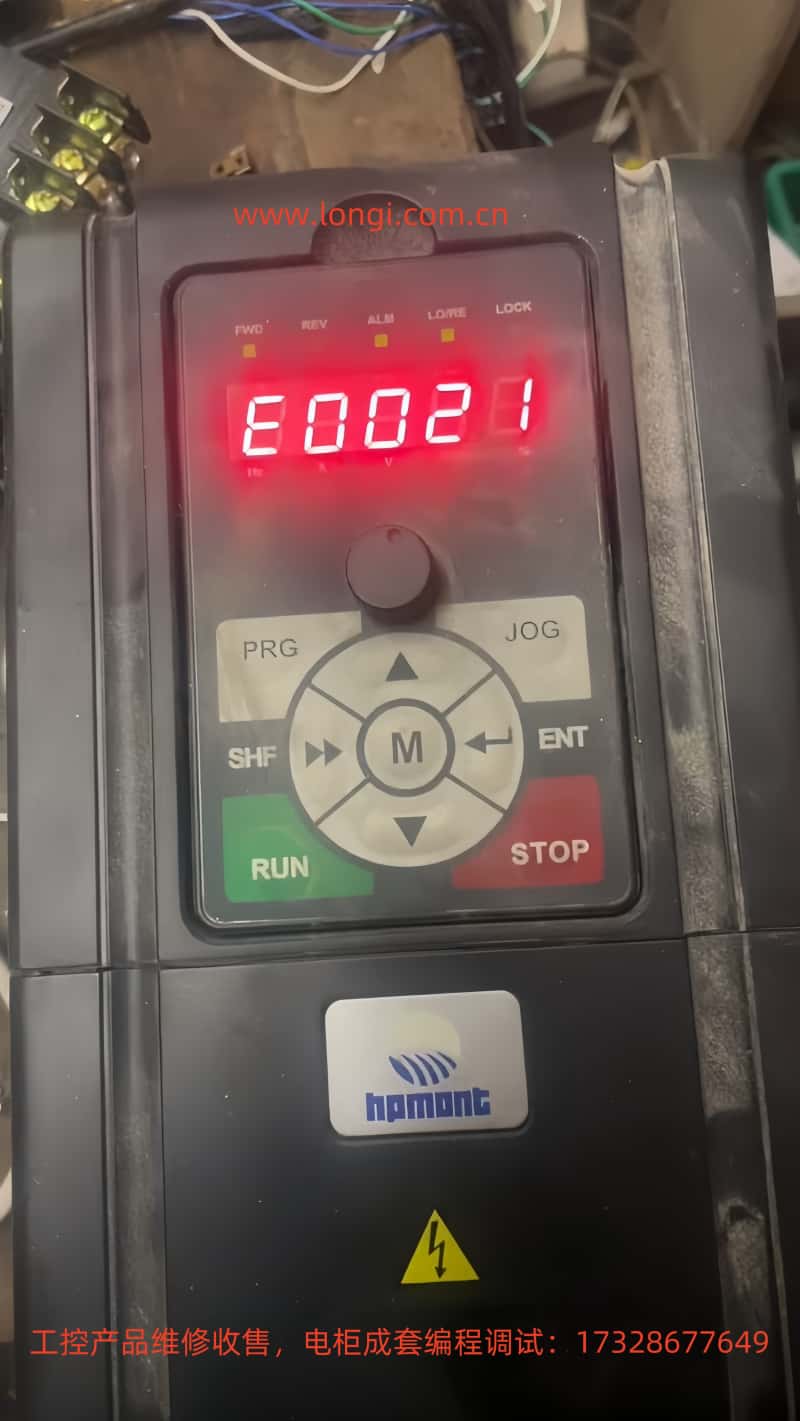

當變頻器顯示E0021故障（如控製麵板上的紅色“E0021”代碼及點亮的“ALM”報警燈所示），表明控製板無法從EEPROM讀取或寫入數據。這種中斷可能導致變頻器無法加載操作參數，進而引發啟動失敗、行為異常或完全停機。用戶手冊及故障描述（例如“控製板EEPROM讀寫故障”）強調這是一項需要立即處理的嚴重問題。

E0021故障的性質與本質

E0021故障的本質在於變頻器管理存儲數據的能力出現故障。EEPROM的作用是確保變頻器在斷電後仍能保留其設置，這對其可靠運行至關重要。讀寫錯誤可能源於：

• 數據訪問失敗：控製板無法檢索存儲的參數。

• 數據修改失敗：無法保存新的設置或更新。

• 數據完整性問題：受損數據使EEPROM無法讀取或使用。

這種故障的核心在於其可能完全破壞變頻器的功能。沒有訪問配置的能力，HD20係列變頻器無法有效控製連接的電機，影響生產線和工業流程。

E0021故障的潛在原因

了解E0021故障的根本原因對於有效故障排查至關重要。根據故障描述和變頻器的一般原理，以下因素可能導致該問題：

1. 電源不穩定
   電壓波動、浪湧或突然斷電可能幹擾EEPROM操作。用戶手冊（第16頁）指定了額定電壓（如“額定電壓”），偏離此範圍可能影響數據完整性。

2. EEPROM硬件故障
   EEPROM芯片可能因其有限的寫入周期（通常為10萬至100萬次）或因電應力、高溫和製造缺陷而退化。

3. 數據損壞
   工業環境中電噪聲、不當關機或電磁幹擾（EMI）可能損壞EEPROM數據，使其無法訪問。

4. 固件問題
   固件中管理EEPROM交互的錯誤或損壞可能導致讀寫錯誤。不完整的固件更新可能加劇此問題。

5. 環境因素
   用戶手冊（第20頁，“第三條 機械安裝”）提供了安裝條件建議。過高溫度、濕度或灰塵可能導致EEPROM和控製板退化。

6. 控製板故障
   其他組件（如與EEPROM接口的焊接點或電路）損壞可能中斷通信。

診斷E0021故障

準確診斷是解決問題的第一步。請按照以下步驟識別原因：

1. 觀察症狀

• 檢查控製麵板（如截圖所示）顯示的E0021代碼和“ALM”燈。

• 記錄變頻器是否無法啟動、丟失設置或顯示其他故障。

2. 驗證電源

• 使用萬用表測量輸入電壓，確保其符合手冊規格（如380V ±15%）。

• 如有條件，使用示波器檢測波動或噪聲。

3. 檢查環境

• 確保符合安裝指南（第20頁），檢查通風、溫度（例如0°C–40°C）及EMI來源。

4. 斷電重啟

• 關閉變頻器，等待5分鍾後重新啟動，以排除臨時故障。

5. 檢查固件和故障日誌

• 通過控製麵板（“PRG”和“ENT”按鈕）訪問故障曆史，識別模式。

• 驗證固件版本是否與海浦蒙特最新發布一致。

6. 檢查控製板

• 安全斷電後，檢查EEPROM芯片（通常標記為“24Cxx”或“25Cxx”）周圍是否有明顯損壞（如燒毀組件、鬆動連接）。

解決E0021故障

診斷完成後，根據原因應用以下解決方案：

1. 穩定電源

• 安裝浪湧保護器或不間斷電源（UPS）以減輕電壓問題。

• 確保正確接地以減少EMI。

2. 恢複出廠設置

• 使用控製麵板重置參數（請參閱手冊具體步驟，通常通過“PRG”和重置代碼）。

• 重置後重新編程設置，如有備份則使用。

3. 更新固件

• 從海浦蒙特網站下載最新固件，並按照更新說明操作，確保過程不中斷。

4. 更換EEPROM或控製板

• 如果EEPROM損壞，技術人員可拆卸並更換相同型號的芯片，並用默認或備份數據重新編程。

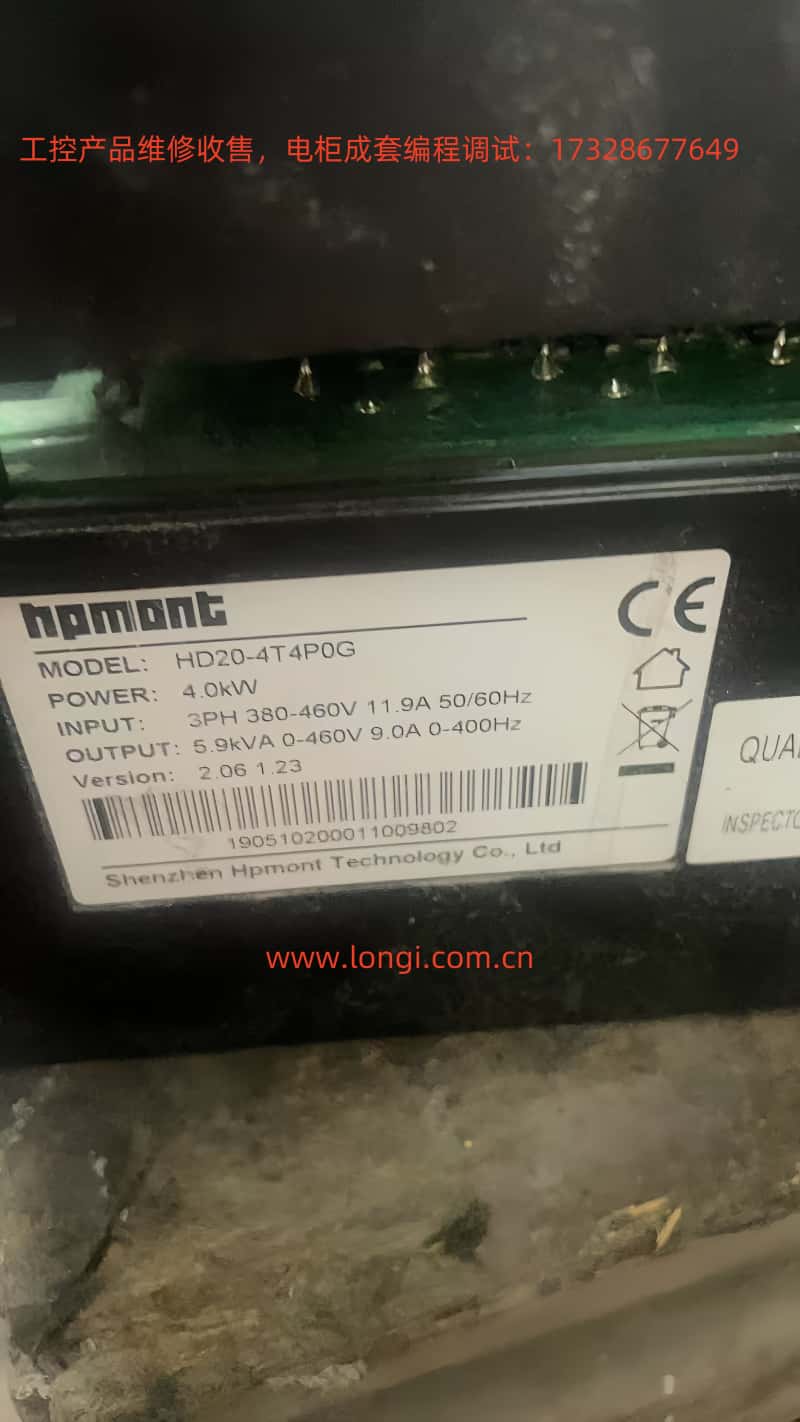

• 若控製板有更廣泛問題，則更換整個板（如與HD20-4T5PSG兼容），然後重置並重新配置。

5. 解決環境問題

• 增強冷卻，降低濕度，或屏蔽變頻器免受幹擾源影響。

預防措施

為避免未來E0021故障：

• 保持電源質量：使用穩壓器，避免頻繁斷電。

• 限製EEPROM寫入：減少不必要的參數更改。

• 優化環境：遵守手冊中關於溫度和濕度的指導。

• 定期維護：定期檢查和清潔變頻器。

• 備份參數：如果HD20支持，定期保存設置。

結論

E0021故障——控製板EEPROM讀寫錯誤——是海浦蒙特HD20係列變頻器中一個重大挑戰，可能中斷工業操作。通過理解其作為數據訪問失敗的性質，識別電源不穩定或硬件問題等原因，並應用係統化的診斷和解決步驟，用戶可以高效恢複功能。預防措施進一步確保長期可靠性。對於持續問題，海浦蒙特技術支持可提供專家協助，借助手冊指導和更換零件。這種全麵方法可減少停機時間，維持HD20係列在苛刻應用中的性能。
