在現場維修工作中，我們常常遇到設備出現未曾記錄在用戶手冊中的故障代碼，尤其是在國產品牌或仿製變頻器中更為常見。本文將詳細記錄一台正控 ZK880-N 係列變頻器從出現 ERR23 故障（對地短路）到修複過程中又出現 ERR42（速度偏差過大）故障的全過程，並結合故障代碼的實際表現與對比分析，揭示這款變頻器與匯川 MD380 係列之間的高度相似性及其背後的邏輯陷阱。

一、設備背景

該變頻器應用於某廠的一台工業風機係統，用於調速控製與節能降耗。設備已運行多年，近期突發故障無法啟動，報錯代碼 ERR23。用戶嚐試更換電機無效後，委托我方進行現場診斷與維修。

二、第一次故障：ERR23 —— 對地短路故障

1. 故障現象

變頻器通電自檢通過，啟動後立即跳 ERR23 報警。電機不運轉，電流表無輸出。

2. 故障分析思路

根據經驗，ERR23 多為典型的對地短路引起：

• 電機繞組絕緣擊穿

• 輸出三相 U/V/W 線纜破損接地

• 變頻器內部功率模塊損壞（IGBT）

3. 排查與維修過程

1. 絕緣測試：使用兆歐表測試電機 U-V-W 對地絕緣 > 200MΩ，正常；線纜檢查也無破皮打火。

2. 電壓輸出測試：變頻器空載通電，用示波器檢測輸出口，無正常 PWM 波形，初步判斷功率部分異常。

3. 開機檢測驅動板：發現驅動板上有燒毀痕跡；拆卸後確認 IGBT 模塊擊穿。

4. 更換器件：更換新 IGBT 模塊，同時修複驅動電路中損壞的光耦與電阻元件。

5. 上電測試：在工廠模擬負載下測試，變頻器輸出正常，PWM 波形穩定，風機無負載旋轉良好。

至此，ERR23 故障成功排除。

三、修複後第二故障：ERR42 —— 速度偏差過大

1. 故障現場

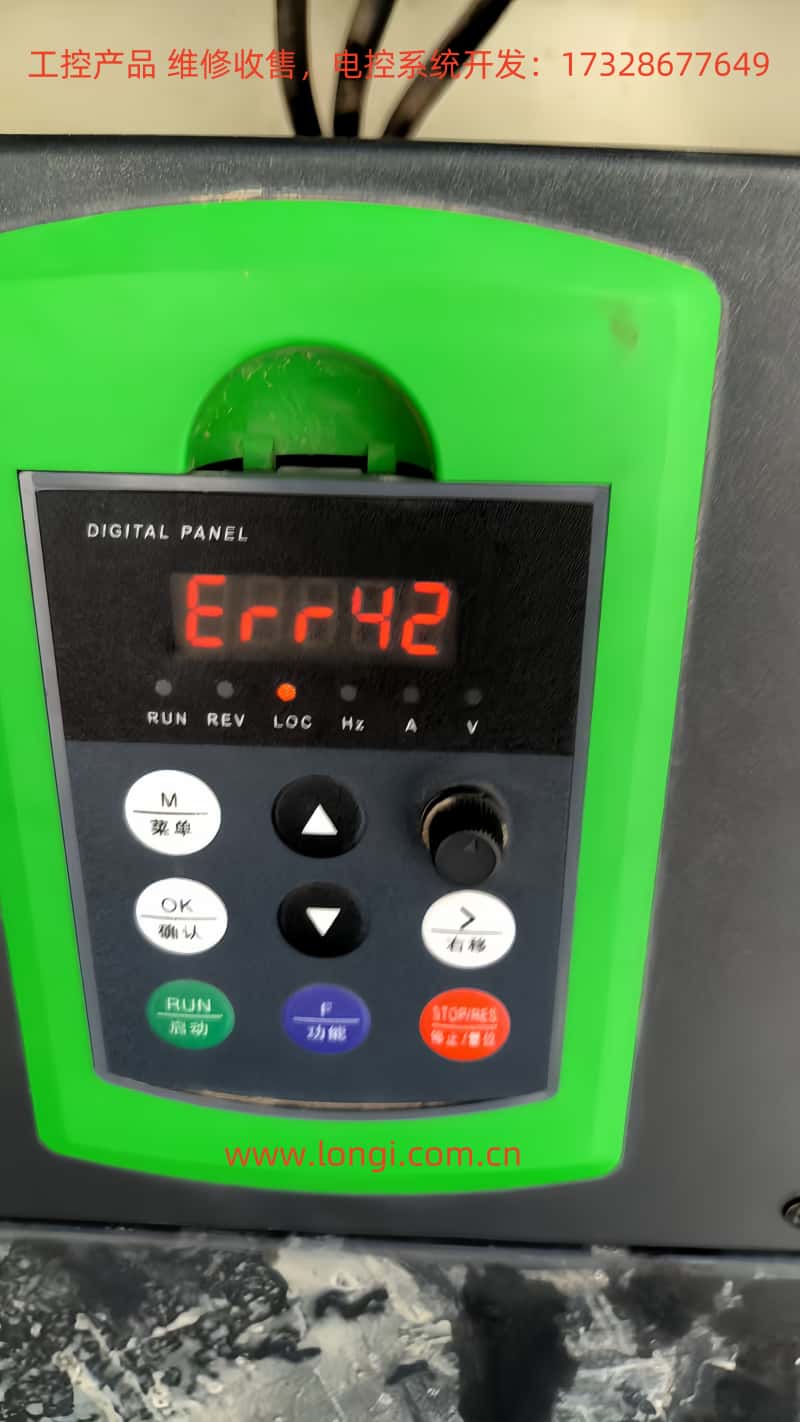

變頻器回到用戶現場接入原風機設備，通電後正常自檢，啟動後大約運行 1~2 秒跳 ERR42 故障。

2. 困惑與突破口

用戶手冊中未提及 ERR42，初步無從下手。我們開始從兩個方向展開分析：

• 第一，故障是否為誤報：如幹擾、接線問題等造成。

• 第二，是否有隱藏參數未設置或兼容性問題：因正控 ZK880-N 用戶手冊非常簡略。

3. 對比分析——匯川 MD380 的啟示

現場工程師直覺判斷：ZK880-N 外觀、菜單、參數結構與匯川 MD380 係列高度相似。立即調取 MD380 用戶手冊查詢 ERR42 定義，結果如下：

ERR42：速度偏差過大。
適用條件：當使用帶編碼器反饋的矢量控製（F0-01=1）時，設定轉速與實際反饋速度偏差過大。

但當前設備參數 F0-01 為 0，即設置為“無速度傳感器矢量控製”（SVC）。按理來說，該控製方式下並不使用編碼器，變頻器應靠電流、電壓等模型判斷轉速，不應該出現類似“速度偏差”的報警。

四、邏輯矛盾下的驗證嚐試

麵對異常，我們開始嚐試修改控製模式：

• 將 F0-01 從 0 改為 2，即切換為 V/F 控製模式。

• 再次啟動測試，設備正常運行，再無 ERR42 報警。

此結果進一步驗證：

• ERR42 雖理論上隻在閉環矢量模式或有編碼器反饋條件下有效，

• 但 ZK880-N 在 SVC 模式下也會觸發此報警，說明其固件邏輯可能殘留了 MD380 係統中未完全剝離的報警判定機製。

五、ZK880-N 與匯川 MD380 的實質關係分析

我們發現如下幾點印證這是一款仿製或定製版本的匯川產品：

1. 參數編號完全一致：如 F0-01 控製模式設置、F9 組故障保護參數等。

2. 故障代碼多數匹配：雖然正控手冊簡陋，但實測故障響應和MD380基本一致。

3. 硬件平台極其接近：拆解後 IGBT 驅動板與控製板布局與匯川 MD380 區別甚微。

4. 菜單操作結構一致：參數分組、操作鍵定義、拷貝方式等如出一轍。

結論：ZK880-N 極有可能是基於匯川早期版本改造的品牌定製/貼牌/閹割版本，軟件殘留部分代碼造成某些邏輯混亂。

六、維修經驗總結

1. 麵對未知故障代碼，不要拘泥於原始手冊：可嚐試從類似架構的品牌中尋找線索。

2. 警惕 SVC 模式在仿製變頻器中的穩定性問題：很多仿製產品 SVC 模型精度不足，推薦使用 V/F 模式。

3. 記錄現場參數並及時截圖：方便後期技術複盤。

4. 合理懷疑、快速驗證是解決問題的關鍵：ERR42 最終隻是參數與算法匹配的偏差。

七、結語

此次維修案例充分說明，現場工程師不能完全依賴用戶手冊進行判斷，尤其是麵對國產定製類變頻器產品時，應具備跨平台對比和邏輯推理能力。正是這種抽絲剝繭式的分析與驗證，才使我們順利從 ERR23 到 ERR42 完成了維修閉環。

該案例也提醒我們，對於仿製或改版變頻器，使用中最好避開複雜控製方式，保持簡潔穩定，才是實用與可靠的最佳選擇。
