一、引言

本文旨在為PE管包材理管機（winding machine）設計一套基於Kinco CV20變頻器的詳細應用方案，涵蓋電機功能分析、變頻器選型、接線方式、參數設置及控製係統集成等內容。理管機通過卷繞機構將PE管均（jun1）勻纏繞至卷軸，需精確控製卷繞速度與張力，CV20變頻器憑借其變頻調速與通信功能，可滿足多電機協同控製需求。

二、理管機電機功能分析

1. 主卷繞電機

• 功能：驅動卷繞機構，控製PE管卷繞速度與張力。

• 參數：三相異步電機，380V/2.2kW。

2. 橫向移動電機

• 功能：驅動導管裝置水平移動，確保管材均勻分布。

• 參數：三相電機（或單相），380V/0.75kW。

3. 輔助電機

• 功能：如輸送帶驅動，功率較小，無需變頻控製。

應用定位：CV20變頻器主要用於主卷繞電機與橫向移動電機的調速及同步控製。

三、CV20變頻器選型

關鍵特性：

• 輸出頻率：0-300Hz，支持V/F控製及自動轉矩提升。

• 通信接口：內置Modbus RS485，兼容PLC集成。

• 環境適應性：溫度-10℃~50℃，濕度5%~95%RH。

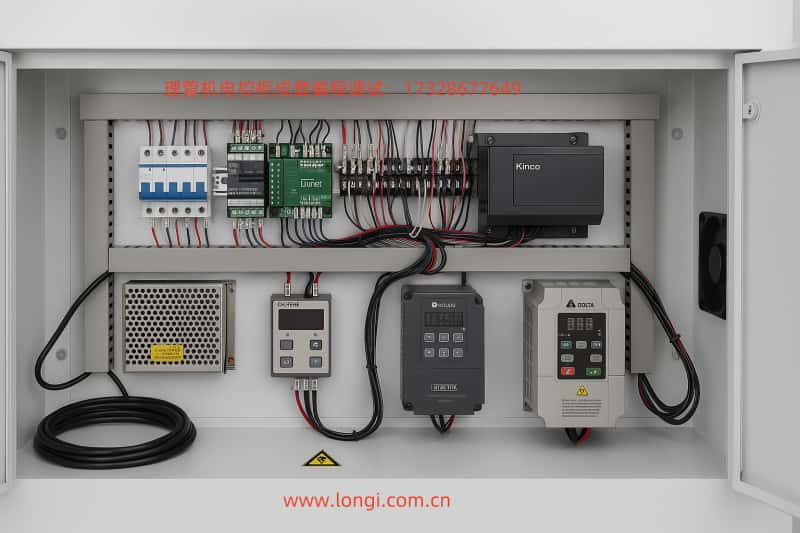

四、接線方式

1. 主電路接線

• 電源輸入：三相380V AC → 斷路器 → 變頻器R/L1、S/L2、T/L3（PE接地）。

• 電機輸出：變頻器U/T1、V/T2、W/T3 → 電機U、V、W。

2. 控製回路接線

• 控製方式：

• X1：啟動/停止

• X2：正轉/反轉（橫向移動）

• X3：急停

• AI1：模擬量頻率輸入

• 鍵盤控製：直接設置頻率與啟停。

• 端子控製：

• 通信控製：RS485接口（+5V、485+、485-、GND）連接PLC/HMI。

接線示例：

複製代碼主電源 (R,S,T,PE) ----> [斷路器] ----> [CV20-4T-0022G] (R/L1,S/L2,T/L3,PE) ----> [主卷繞電機] (U,V,W)||----> [CV20-4T-0007G] (R/L1,S/L2,T/L3,PE) ----> [橫向移動電機] (U,V,W)

控製回路：

複製代碼外部啟動按鈕 ----> X1 (CV20-4T-0022G)模擬信號源 ----> AI1 (CV20-4T-0022G)

五、參數設置

1. 主卷繞電機（CV20-4T-0022G）

2. 橫向移動電機（CV20-4T-0007G）

六、PLC與HMI選型

• PLC：推薦Siemens S7-200（如S7-224）或Omron CP1E，支持Modbus通信。

• HMI：推薦Siemens KTP400或Omron NB5W，實現參數設置與狀態監控。

• 通信配置：

• 變頻器P51：Modbus-RTU協議

• 波特率P52：9600bps

控製架構：

複製代碼PLC ----> [RS485] ----> CV20-4T-0022G ----> 主卷繞電機||----> [RS485] ----> CV20-4T-0007G ----> 橫向移動電機||----> HMI (顯示狀態、設置參數)

七、功能實現

1. 主卷繞電機：

• 速度控製：通過頻率調節實現多級卷繞速度。

• 張力控製：PID閉環調節（需張力傳感器）。

2. 橫向移動電機：

• 往複運動：三角波頻率模式自動切換方向。

• 同步控製：PLC讀取主電機頻率，動態調整橫向速度。

八、安全與保護措施

• 接地保護：PE端子可靠接地，接地線≥3.5mm²。

• 過流保護：主電路配置斷路器/保險絲。

• 急停功能：X3端子連接急停按鈕。

• 電壓保護：變頻器內置過壓/欠壓報警。

九、結論

Kinco CV20變頻器通過靈活的接線方式、參數配置與通信功能，可高效實現PE管理管機的主卷繞與橫向移動電機控製。建議結合PLC與HMI構建自動化係統，具體選型可參考Siemens或Omron產品。用戶需根據實際設備參數進一步優化設置，並遵循製造商安全規範。

備注：本方案為通用設計，實際應用中需結合設備手冊與現場條件調整參數及接線。
