一、方案概述

本方案旨在將聯創高科LC400E變頻器應用於開幅機，通過精確控製電機速度和轉矩，實現開卷、切割、收卷等核心功能的自動化與高效運行。方案涵蓋電機功能分析、接線方式、參數設置、功能實現及輔助設備選型等內容，確保開幅機生產的高效性與穩定性。

二、開幅機結構與電機配置分析

1. 設備功能
   開幅機用於將寬幅卷材切割為多條窄幅卷材，核心功能包括開卷、切割和收卷。

2. 電機配置

• 開卷電機：控製母卷展開速度，需恒定張力防止材料鬆弛或斷裂。

• 收卷電機：控製窄幅材料卷繞，需根據卷徑調整張力（梯形張力）。

• 切割電機：驅動切割部件，需精確速度控製。

3. 控製需求
   張力控製為核心需求，需通過電機轉矩控製實現開卷恒張力、收卷梯形張力。

三、LC400E變頻器關鍵特性

1. 高性能矢量控製：支持精確速度與轉矩控製，滿足張力同步需求。

2. 多模式控製：端子控製、模擬輸入、多段速度設置，適應不同工況。

3. 安全保護：過壓、過流、電機保護等功能確保設備安全。

4. 通信能力：支持Modbus通信（RS232/RS485），便於與PLC/HMI集成。

5. 參數可調：加速/減速時間、PID控製等參數可靈活調整。

規格參數：功率範圍0.75 kW至500 kW，輸出電流如G022/T4型號達63 A，適配開幅機電機需求。

四、LC400E在開幅機上的應用位置

1. 開卷電機：轉矩控製模式，維持恒定張力。

2. 收卷電機：速度/轉矩控製模式，支持梯形張力調整。

3. 切割電機：速度控製模式，確保切割精度。

應用建議：根據電機數量配置多個變頻器，如開卷、收卷電機各配一台。

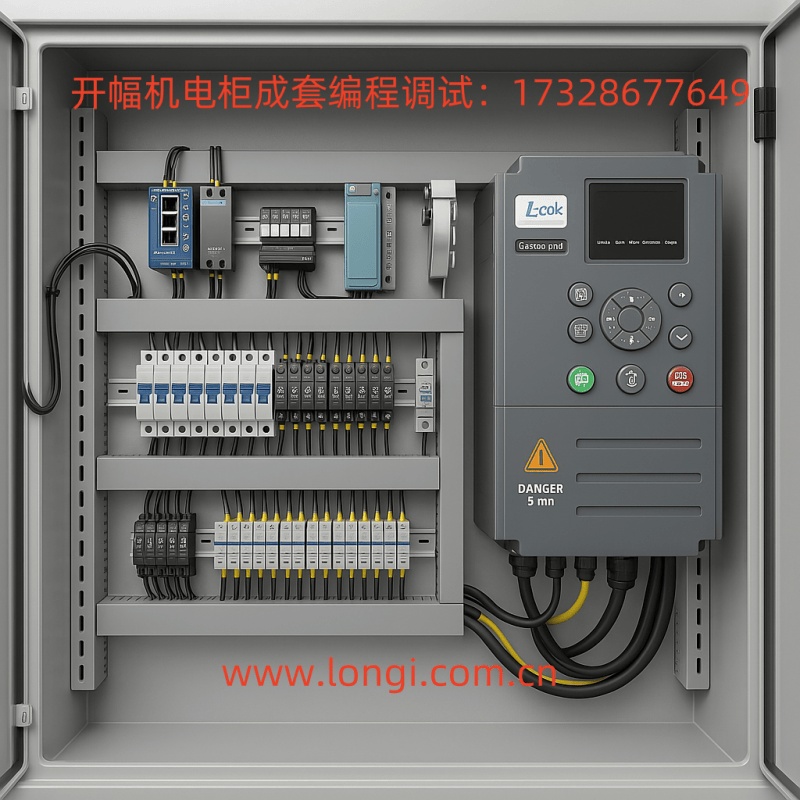

五、接線方式

1. 主回路接線

• 輸入端（R、S、T）接三相電源，輸出端（U、V、W）接電機，PE端接地。

• 導線尺寸參考LC400E說明書（如22 kW型號輸入100 A，輸出63 A）。

2. 控製回路接線

• 起停控製：DI1（正轉）、DI2（反轉）、DI3（停止）。

• 速度控製：AI1接速度參考信號（如電位器或PLC輸出）。

• 張力控製：AI2接張力傳感器輸出（如有）。

• 故障信號：DO1接報警係統。

• 通信：RS485接PLC/HMI。

3. 電氣接線圖（文字描述）

   複製代碼

   [主回路]

   電源（三相） --- R,S,T --- LC400E --- U,V,W --- 電機

   PE --- 接地



   [控製回路]

   起停按鈕 --- DI1/DI2/DI3

   速度參考 --- AI1

   張力反饋 --- AI2

   故障輸出 --- DO1

   通信 --- RS485 --- PLC/HMI

六、參數設置

1. 基本參數

• P0-02：操作命令源設為1（端子控製）。

• P0-03：頻率命令源設為2（AI1）。

• P0-17/P0-18：加速/減速時間設為1.5秒。

• P6-10：停止方式設為0（減速停止）。

2. 張力控製參數

• 開卷電機：啟用轉矩控製（P3-00），轉矩命令源設AI2（如有傳感器）。

• 收卷電機：啟用梯形張力控製（P7-00）。

3. 多段速度設置

• P0-03設為6（多段指令），DI4/DI5選擇速度段，PC-00~PC-15設置速度值。

參數設置表

七、實現功能

1. 精確速度控製：通過AI1設置速度，支持多段速度切換。

2. 張力控製：開卷恒張力、收卷梯形張力，防止材料斷裂或鬆弛。

3. 同步控製：PLC協調多電機運行，確保張力均勻。

4. 故障保護：DO1輸出故障信號，P6組參數設置保護功能。

5. 通信集成：Modbus協議實現遠程監控與參數調整。

八、PLC、觸摸屏及工控機選型

1. PLC選型

• 推薦西門子S7-1200（高性能）或三菱FX係列（高性價比）。

2. 觸摸屏選型

• 推薦西門子KTP600（操作簡便）或三菱GOT係列（多語言支持）。

3. 應用說明

• PLC功能：讀取HMI輸入、發送控製命令、監控狀態、協調多電機。

• HMI功能：提供操作界麵、顯示狀態信息、支持數據記錄。

4. 通信連接

• PLC與LC400E通過RS485連接，波特率9600，無校驗。

控製示意圖（文字描述）

複製代碼HMI --- Ethernet/Serial --- PLCPLC --- RS485 --- LC400E（開卷/收卷/其他電機）PLC程序：讀取HMI輸入 → 發送控製命令 → 讀取狀態 → 更新HMI顯示

九、注意事項與安全考慮

1. 安全保護：安裝緊急停止按鈕，設置變頻器保護參數。

2. 張力控製：優先安裝張力傳感器，確保控製精度。

3. 多電機同步：通過PLC協調，避免張力不均。

4. 環境要求：變頻器需安裝在通風幹燥環境，避免塵埃與水分。

十、總結

本方案通過LC400E變頻器在開幅機中的應用，實現高精度速度與張力控製，結合PLC與HMI實現自動化操作。關鍵措施包括：

• 開卷/收卷電機分別采用恒張力與梯形張力控製。

• 標準接線方式與關鍵參數設置確保係統穩定性。

• 選用西門子/三菱設備實現高效自動化控製。

方案可顯著提升開幅機生產效率，降低操作難度與故障風險，適用於卷材加工行業。
