一、引言

在現代工業自動化係統中，變頻器作為控製電機運行的關鍵設備，其與可編程邏輯控製器（PLC）之間的通訊至關重要。施耐德ATV12係列變頻器通過RS-485通訊協議與PLC實現數據交換，從而實現對電機的精確控製和監控。本文將詳細介紹施耐德ATV12係列變頻器與PLC之間的485通訊功能的實現方法，包括具體接線、通訊特點以及實現步驟。

二、施耐德ATV12係列變頻器概述

施耐德ATV12係列變頻器是一種高性能的變頻控製設備，廣泛應用於各種工業場合。它具有功率範圍廣、控製精度高、節能效果顯著等特點。通過與PLC的通訊，變頻器能夠實現更加靈活和高效的控製，滿足複雜工業環境的需求。

三、RS-485通訊協議的特點

RS-485是一種半雙工通訊協議，廣泛應用於工業自動化領域。其主要特點包括：

• 長距離傳輸：RS-485支持長距離數據傳輸，最大傳輸距離可達1200米，適用於大型工業場合。

• 多點通訊：支持多個設備在同一總線上通訊，適合複雜的工業控製網絡。

• 抗幹擾能力強：采用差分信號傳輸，具有較強的抗幹擾能力，適用於電磁幹擾較大的工業環境。

四、施耐德ATV12變頻器與PLC的具體接線

為實現施耐德ATV12變頻器與PLC之間的485通訊，需按照以下步驟進行接線：

1. 準備工作

• 確保變頻器和PLC的電源已斷開，以確保安全。

• 準備好RS-485通訊電纜，通常為屏蔽雙絞線。

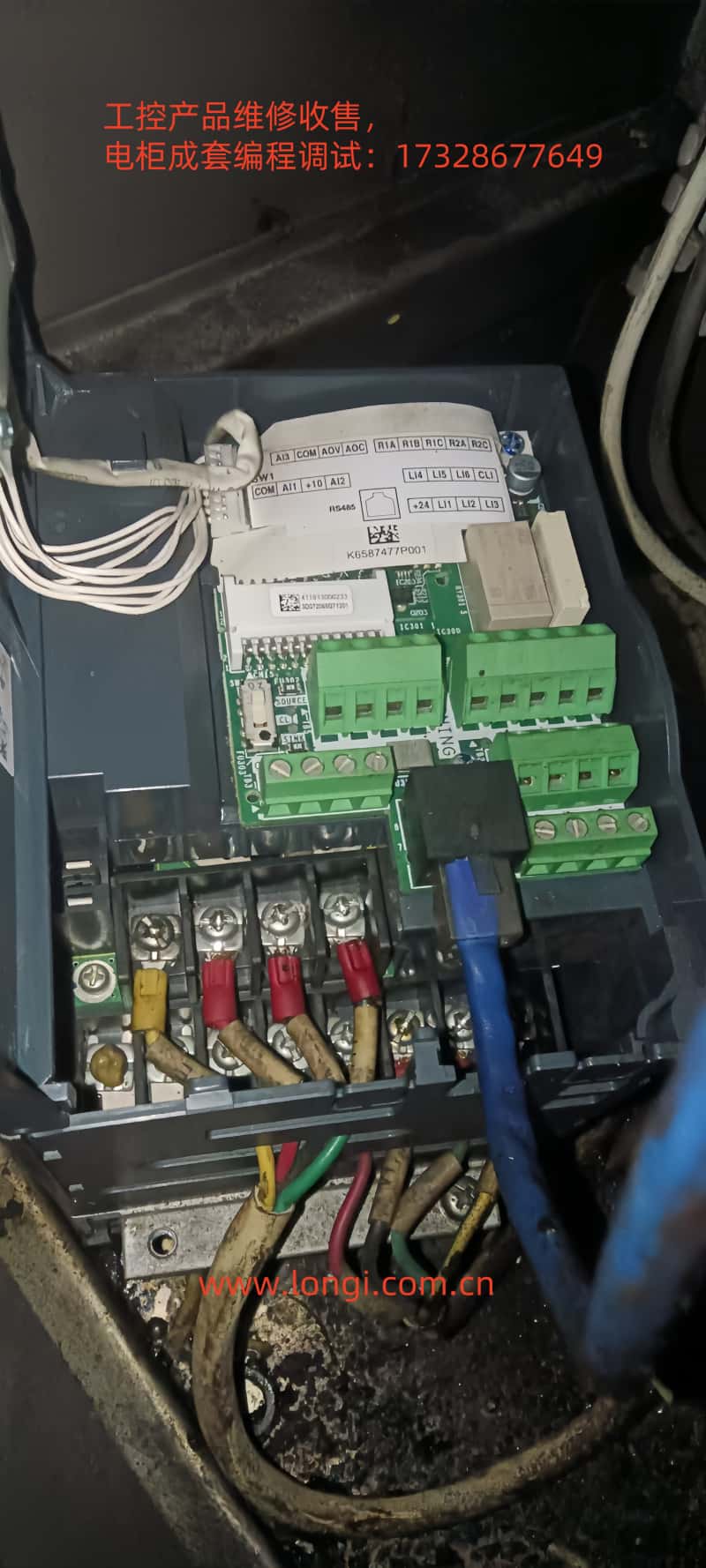

2. 變頻器端接線

• 在施耐德ATV12變頻器的通訊端口，找到標有“RDA+”和“RDA-”的接線端子。

• 將RS-485電纜的兩根信號線分別連接到“RDA+”和“RDA-”端子。

• 將電纜的屏蔽層接地，以提高抗幹擾能力。

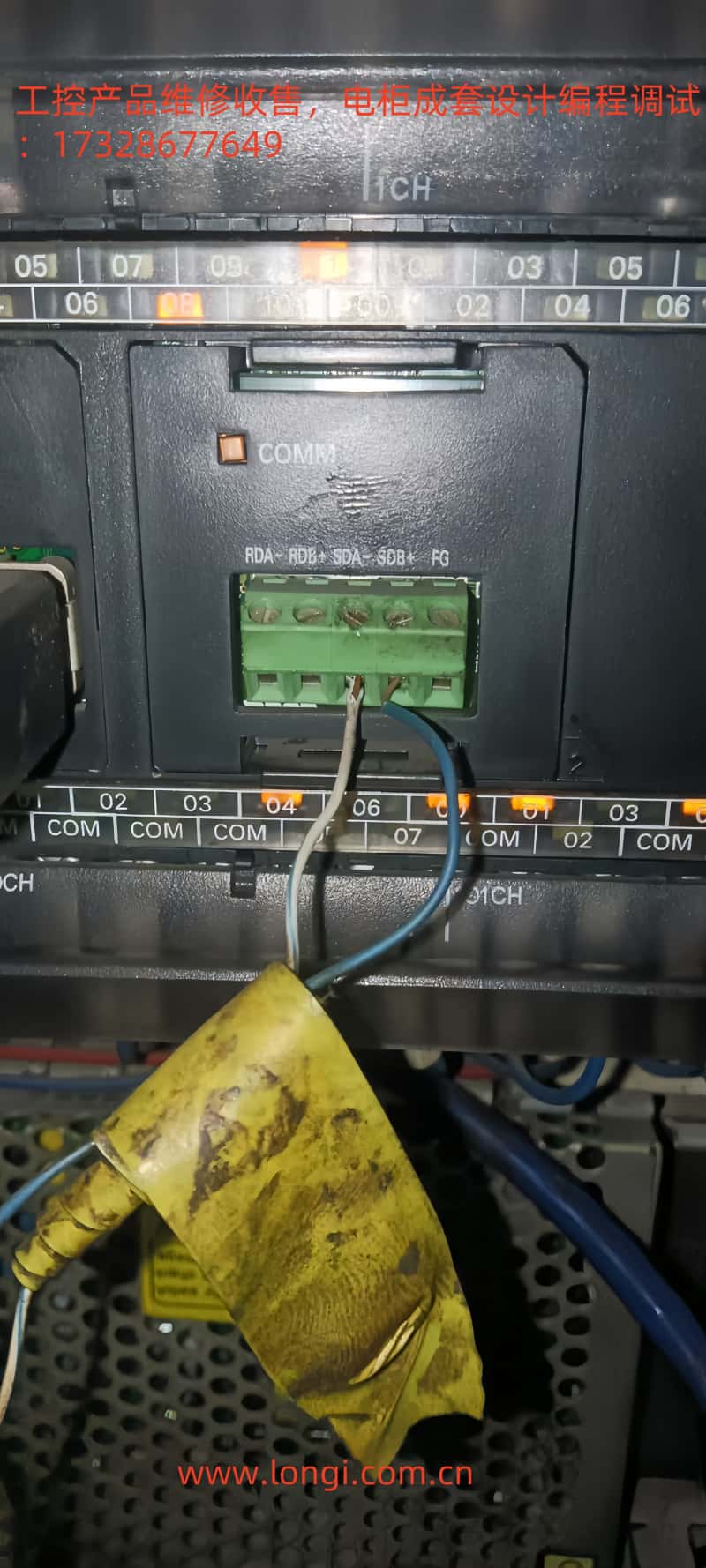

3. PLC端接線

• 在PLC的485通訊模塊上，找到對應的“A”和“B”接線端子。

• 將變頻器端的RS-485電纜對應連接到PLC的“A”和“B”端子。

• 同樣，將電纜的屏蔽層接地。

4. 終端電阻匹配

• 在總線兩端各加一個120歐姆的終端電阻，以消除信號反射，確保通訊質量。

五、施耐德ATV12變頻器485通訊特點

施耐德ATV12係列變頻器在485通訊方麵具有以下特點：

• 多協議支持：支持Modbus RTU等多種通訊協議，適應不同的工業控製需求。

• 高可靠性：內置EMC濾波器，減少電磁幹擾，提高通訊可靠性。

• 靈活配置：通過參數設置，可靈活配置通訊速率、地址等參數，適應不同的通訊需求。

六、具體實現方法

1. 參數配置

• 進入變頻器的配置模式，設置通訊參數，包括波特率、數據位、校驗位和停止位等。

• 確保通訊參數與PLC一致，以實現正確的數據傳輸。

2. 通訊測試

• 通電後，通過PLC的通訊軟件或編程工具，測試與變頻器的通訊連接。

• 檢查數據傳輸是否正確，確保變頻器能夠正確響應PLC的控製指令。

3. 功能驗證

• 在實際運行中，驗證變頻器與PLC的通訊功能，確保電機能夠按照預期的控製邏輯運行。

• 根據需要，調整通訊參數和控製策略，優化係統性能。

七、結論

施耐德ATV12係列變頻器通過RS-485通訊協議與PLC實現高效、可靠的數據交換，為工業自動化控製係統提供了強有力的支持。通過正確的接線和參數配置，可以實現變頻器與PLC之間的穩定通訊，從而提升係統的控製精度和可靠性。在實際應用中，注意通訊線路的布置和屏蔽處理，以確保通訊質量，減少幹擾。通過合理的設計和調試，施耐德ATV12變頻器能夠在複雜的工業環境中發揮其高效控製的優勢。
