一、操作麵板功能介紹及參數管理

1.1 操作麵板功能介紹

藍海華騰V&T變頻器V5-H的操作麵板設計直觀、操作簡便，提供了豐富的控製功能。操作麵板分為按鍵型和飛梭型兩種，用戶可以根據實際需求進行選擇。操作麵板上的指示燈能夠清晰顯示變頻器的當前狀態，如頻率、電流、電壓等參數。通過PRG（編程鍵）、ESC（退出鍵）、旋鈕（+、-）等按鍵，用戶可以方便地進入各級菜單，進行數據設置和查看。

1.2 參數拷貝

參數拷貝功能允許用戶將一台變頻器的參數快速複製到另一台變頻器中，大大提高了設置效率。具體操作步驟如下：

1. 連接操作麵板：使用操作麵板連接線將源變頻器與目標變頻器連接。

2. 參數上傳：在源變頻器上，進入操作麵板菜單，選擇參數上傳功能，將參數上傳到操作麵板。

3. 參數下載：將操作麵板連接到目標變頻器，選擇參數下載功能，將參數從操作麵板下載到目標變頻器。

1.3 恢複參數初始化設置

恢複參數初始化設置可以將變頻器的所有參數恢複到出廠設置，便於用戶重新進行參數配置。具體操作步驟如下：

1. 進入操作麵板菜單，找到“功能碼保護”參數（P0.01）。

2. 將P0.01設置為“2”，然後按下確認鍵，變頻器將恢複除電機組參數（P9組）之外的所有參數為出廠設置。

1.4 設置密碼和消除密碼

為了保護變頻器的參數不被隨意修改，用戶可以設置密碼。具體操作步驟如下：

1. 設置密碼：進入操作麵板菜單，找到“用戶密碼”參數（P0.00），連續兩次設置相同的密碼，密碼設置成功。

2. 驗證密碼：再次進入P0.00，輸入正確的密碼，即可訪問受密碼保護的參數區域。

3. 消除密碼：在驗證密碼後，將P0.00設置為“0000”，即可消除密碼。

1.5 設置參數訪問限製

通過設置參數訪問限製，用戶可以控製不同用戶對變頻器的操作權限。具體操作步驟如下：

1. 進入操作麵板菜單，找到“功能碼保護”參數（P0.01）。

2. 根據需要設置P0.01的值，如“1”表示禁止所有參數的更改，“3”表示恢複除電機組參數外的所有參數為出廠設置等。

二、外部控製與調速設置

2.1 外部端子正反轉控製

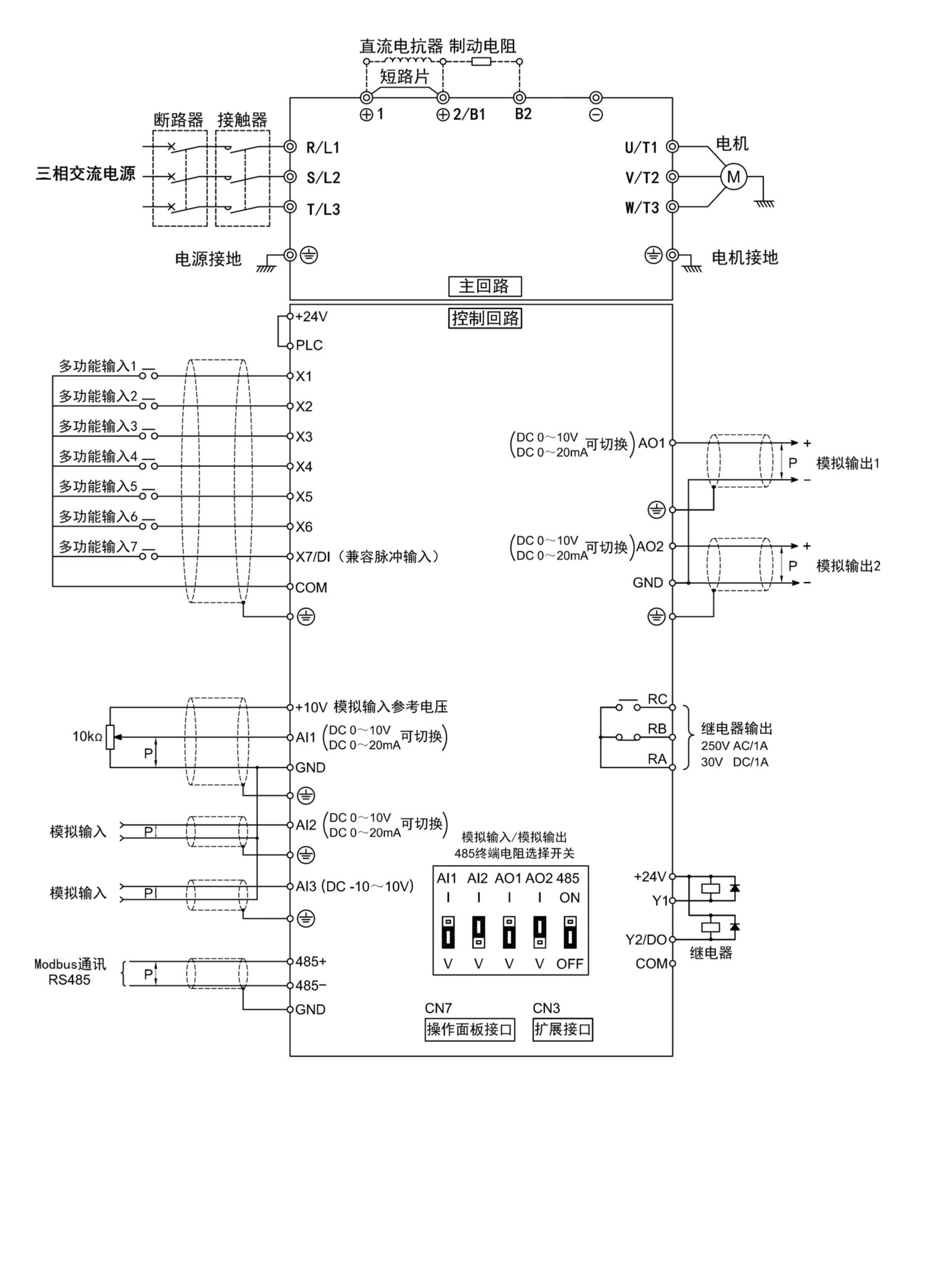

藍海華騰V&T變頻器V5-H支持通過外部端子實現電機的正反轉控製。用戶需要連接FWD（正轉）和REV（反轉）端子到控製信號源，如PLC或按鈕開關。同時，需要在變頻器中設置相應的參數：

1. 進入操作麵板菜單，找到“運行命令給定方式”參數（P0.06）。

2. 將P0.06設置為“1”，表示通過端子進行運行命令給定。

2.2 外部電位器給定頻率調速

通過連接外部電位器到變頻器的AI1（模擬量輸入1）端子，用戶可以實現對電機頻率的調速控製。具體步驟如下：

1. 接線：將外部電位器的輸出端連接到變頻器的AI1端子，同時將AI1端子的COM端連接到變頻器的公共端。

2. 參數設置：

• 進入操作麵板菜單，找到“開環主給定方式”參數（P0.04）。

• 將P0.04設置為“1”，表示通過AI1模擬量給定頻率。

• 根據需要設置AI1模擬量輸入曲線（P6.00），以實現線性或非線性調速。

三、故障代碼與解決方案

藍海華騰V&T變頻器V5-H具有完善的故障診斷功能，能夠實時顯示故障代碼和故障信息，幫助用戶快速定位問題。以下是一些常見的故障代碼及其含義和解決方案：

3.1 E.oc1：加速運行中過流保護

含義：變頻器在加速過程中檢測到過流現象。

解決方案：

• 檢查電網電壓是否過低。

• 延長加速時間，減小負載突變。

• 檢查電機參數設置是否正確。

• 考慮更換更大功率的變頻器。

3.2 E.oc2：減速運行中過流保護

含義：變頻器在減速過程中檢測到過流現象。

解決方案：

• 延長減速時間。

• 使用合適的能耗製動組件。

• 檢查電機參數設置。

3.3 E.AUt：自整定故障

含義：變頻器在進行自整定時出現故障。

解決方案：

• 確保電機處於靜止狀態再進行自整定。

• 檢查電機線是否接好，長度是否在規定範圍內。

• 按電機銘牌參數重新設置P9組電機參數。

3.4 E.oL2：電機過載保護

含義：變頻器檢測到電機過載。

解決方案：

• 檢查負載是否過大或電機是否堵轉。

• 調整變頻器過載保護參數（P9.16、P9.18）。

• 檢查電機是否過熱，必要時更換電機。

四、總結

藍海華騰V&T變頻器V5-H手冊為用戶提供了詳細的操作指南和故障排查方法。通過熟練掌握操作麵板的功能和參數設置方法，用戶可以方便地實現對變頻器的控製和管理。同時，了解常見的故障代碼及其解決方案，可以幫助用戶快速定位並解決問題，確保變頻器的穩定運行。在實際應用中，用戶還應根據具體需求和現場條件進行靈活調整和優化設置。
