一、前言

新科瑞變頻器C6000係列，作為高性能變頻器的代表，廣泛應用於工業自動化、機械加工、石油化工等多個領域。本指南旨在詳細介紹C6000係列變頻器的操作麵板功能、參數設置及故障排除方法，以助力用戶更高效地使用和維護此設備。

二、操作麵板功能介紹

1. 操作麵板基本功能

C6000係列變頻器的操作麵板，作為用戶與設備交互的核心界麵，集運行控製、參數設置、信息顯示等多功能於一體。麵板上配備的8個按鍵，各自承擔著重要職責：

• PRG/PRG：編程鍵，用於進入或退出功能碼編輯狀態。

• DATA/ENT：用於進入下一級菜單或確認數據。

• A：實現數據遞增。

• V：實現數據遞減。

• SHIFT：移位鍵，用於選擇數據位或循環切換顯示參數。

• RUN：運行鍵，用於啟動或停止變頻器。

• STOP/RST：停機/複位鍵，用於停止運行或複位故障。

• QUICK/JOG：點動鍵，按下不放即可點動運行，鬆開則恢複原點動狀態。

2. 參數拷貝至另一台變頻器

C6000係列支持參數拷貝功能，便於用戶將一台變頻器的設置複製到另一台。具體步驟如下：

1. 進入參數設置界麵，按PRG鍵選擇功能碼F0.18，設置為1（恢複出廠設定）。

2. 將參數導出至存儲設備（如U盤），具體方法請參閱變頻器操作手冊。

3. 將存儲設備插入目標變頻器，進入參數設置界麵，選擇參數導入功能，完成導入。

4. 導入完成後，按PRG鍵退出參數設置界麵。

3. 恢複參數初始化設置

當變頻器出現故障或需重新配置時，可恢複其初始化設置：

1. 按PRG鍵進入功能碼編輯狀態。

2. 選擇功能碼F0.18，設置為1（恢複出廠設定）。

3. 按ENT鍵確認恢複出廠設定。

4. 變頻器將自動恢複至出廠狀態，完成後按PRG鍵退出。

4. 設置與消除密碼

為防止非授權操作，可設置密碼保護：

1. 按PRG鍵進入功能碼編輯狀態。

2. 選擇功能碼F7.00，輸入密碼（0~65535範圍內）。

3. 按ENT鍵確認密碼設置。

消除密碼時：

1. 按PRG鍵進入功能碼編輯狀態。

2. 選擇功能碼F7.00，將密碼設置為0。

3. 按ENT鍵確認消除密碼。

5. 設置參數訪問限製

為防止非授權修改參數，可設置訪問限製：

1. 按PRG鍵進入功能碼編輯狀態。

2. 選擇功能碼F7.00，輸入密碼（0~65535範圍內）。

3. 按ENT鍵確認密碼設置。

4. 設置完成後，進入參數設置界麵將需輸入密碼。

三、外部端子控製與調速

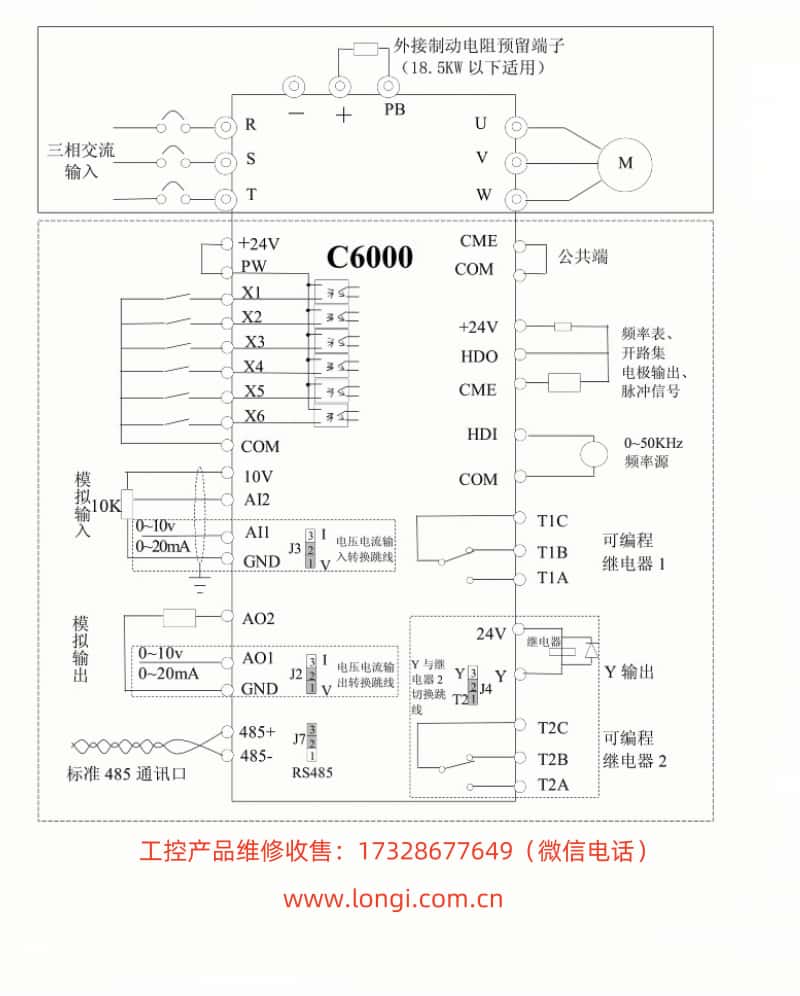

1. 外部端子正反轉控製

C6000係列支持通過外部端子實現正反轉控製：

• 接線：X1端子控製正轉運行，X2端子控製反轉運行。

• 參數設置：按PRG鍵進入功能碼編輯狀態，設置F5.01為1（正轉運行），F5.02為2（反轉運行），按ENT鍵確認。

2. 外部電位器給定頻率調速

C6000係列支持通過外部電位器實現頻率調速：

• 接線：AI1端子接入外部電位器輸出信號。

• 參數設置：按PRG鍵進入功能碼編輯狀態，設置F0.02為1（模擬量AI1設定），並配置AI1端子的上下限值及對應設定，按ENT鍵確認。

四、故障代碼及解決方法

C6000係列在運行中可能遇到各種故障，變頻器會通過故障代碼顯示故障類型。以下為常見故障代碼、含義及解決方法：

1. 故障代碼及含義

• Err01：逆變單元U相保護

• Err02：逆變單元V相保護

• Err03：逆變單元W相保護

• Err04：加速過電流

• Err05：減速過電流

• Err06：恒速過電流

• Err07：加速過電壓

• Err08：減速過電壓

• Err09：恒速過電壓

• Err10：母線欠壓故障

• Err11：電機過載

• Err12：變頻器過載

• Err13：輸入側缺相

• Err14：輸出側缺相

• Err15：整流塊過熱

• Err16：逆變模塊過熱故障

• Err17：外部故障

• Err18：通訊故障

• Err19：電流檢測故障

• Err20：電機自學習故障

• Err21：EEPROM操作故障

• Err22：PID反饋斷線故障

• Err23：製動單元故障

2. 故障解決方法

• Err01~Err03（逆變單元保護）：

• 原因：逆變單元過熱或短路。

• 解決方法：檢查逆變單元散熱情況，確保風扇正常工作；檢查接線，排除短路故障。

• Err04~Err06（過電流保護）：

• 原因：電機過載或變頻器輸出電流過大。

• 解決方法：減少電機負載；檢查變頻器參數設置，確保電機參數匹配。

• Err07~Err09（過電壓保護）：

• 原因：輸入電壓過高或變頻器參數設置不當。

• 解決方法：檢查輸入電壓；調整變頻器參數，確保輸出電壓合理。

• Err10（母線欠壓故障）：

• 原因：輸入電壓過低。

• 解決方法：檢查輸入電壓；確保輸入電源穩定。

• Err11（電機過載）：

• 原因：電機負載過大。

• 解決方法：減少電機負載；檢查電機參數匹配性。

• Err12（變頻器過載）：

• 原因：變頻器輸出電流過大。

• 解決方法：減少電機負載；檢查變頻器參數設置。

• Err13~Err14（缺相保護）：

• 原因：輸入或輸出電源缺相。

• 解決方法：檢查電源接線；確保電源供電正常。

• Err15~Err16（過熱保護）：

• 原因：整流塊或逆變模塊過熱。

• 解決方法：檢查散熱風扇；確保散熱通道暢通。

• Err17（外部故障）：

• 原因：外部設備故障。

• 解決方法：檢查外部設備接線和工作狀態。

• Err18（通訊故障）：

• 原因：通訊線路故障或參數設置不當。

• 解決方法：檢查通訊線路；調整通訊參數。

• Err19（電流檢測故障）：

• 原因：電流傳感器故障。

• 解決方法：檢查傳感器接線和工作狀態。

• Err20（電機自學習故障）：

• 原因：電機參數自學習失敗。

• 解決方法：檢查電機參數；重新進行自學習。

• Err21（EEPROM操作故障）：

• 原因：EEPROM存儲器故障。

• 解決方法：更換EEPROM存儲器。

• Err22（PID反饋斷線故障）：

• 原因：PID反饋線路斷線。

• 解決方法：檢查PID反饋線路。

• Err23（製動單元故障）：

• 原因：製動單元故障。

• 解決方法：檢查製動單元接線和工作狀態。

五、結論

新科瑞變頻器C6000係列，憑借其強大的功能和簡便的操作，實現了對電機的精確控製和高效調速。本指南詳細闡述了變頻器的操作麵板功能、參數設置及故障排除方法，旨在幫助用戶更好地使用和維護此設備。在使用過程中如遇問題，建議參閱變頻器用戶手冊或聯係廠家技術支持，以確保設備的正常運行和長期穩定。
