一、伺服操作麵板功能介紹及基本設置
1.1 麵板功能介紹
偉創伺服SD710係列的操作麵板設計簡潔明了，包括模式選擇鍵（MODE/SET）、上下調整鍵（UP/DOWN）、數據移位鍵（DATA/SHIFT）以及一些功能按鍵。通過這些按鍵，用戶可以輕鬆實現模式切換、參數設定、狀態顯示等功能。
1.2 設置密碼和參數訪問限製
為了確保伺服係統的安全性，SD710係列提供了密碼保護功能。用戶可以通過參數PnE1D的係統開關3來設置功能碼參數的訪問權限。具體步驟如下：
進入輔助功能：按MODE/SET鍵選擇輔助功能，通過UP/DOWN鍵調整到Fn010。
設置密碼：按DATA/SHIFT鍵約1秒鍾，進入參數設置狀態，通過UP/DOWN鍵調整參數值。設置完成後，按MODE/SET鍵確認。
1.3 點動運行實現
點動運行是伺服調試中常用的功能，SD710係列提供了JOG（速度點動）和程序JOG（位置點動）兩種模式。具體實現步驟如下：
JOG模式：
按MODE/SET鍵選擇輔助功能，調整到Fn005。
通過UP/DOWN鍵設置點動速度（Pn500），按MODE/SET鍵進入伺服ON狀態。
按UP鍵（正轉）或DOWN鍵（反轉）啟動點動運行。
程序JOG模式：
按MODE/SET鍵選擇輔助功能，調整到Fn006。
設置程序JOG的相關參數（如Pn502運行模式、Pn503移動距離等）。
按MODE/SET鍵進入伺服ON狀態，啟動程序JOG運行。
1.4 抱閘和超程設置
抱閘設置：
超程設置：
1.5 再生製動設置
再生製動是伺服係統中重要的安全保護功能。SD710係列提供了內置和外置再生製動電阻兩種選擇。用戶可以通過參數PnE0B和PnE0C設置內置製動電阻的阻值和容量。對於外置製動電阻，需要按照驅動器手冊中的接線圖進行正確連接，並通過參數設置相應的阻值。
二、外部脈衝位置模式正反轉定位控製
2.1 接線端子

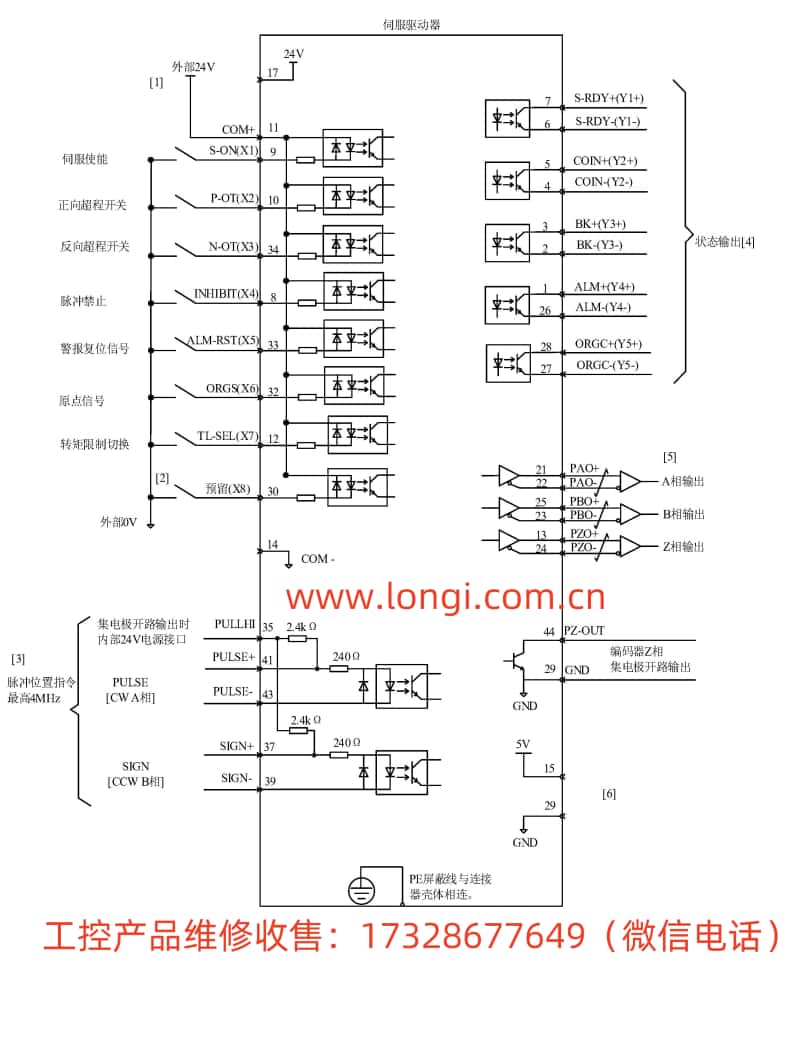

實現外部脈衝位置模式正反轉定位控製，需要正確連接CN1端子的相關引腳。具體接線如下：
2.2 參數設置
控製模式選擇：設置參數Pn000.X為0，選擇位置控製模式。
位置指令源選擇：設置參數Pn200為0，選擇外部脈衝序列作為位置指令源。
電子齒輪比設置：根據實際需求設置參數Pn204（分子）和Pn206（分母），確定電機每轉對應的脈衝數。
點動速度設置（可選）：設置參數Pn500，以便在調試過程中使用點動功能。
完成上述設置後，即可通過外部脈衝發生器發送脈衝信號，實現伺服電機的正反轉定位控製。
三、故障代碼及解決方法
SD710係列伺服驅動器提供了豐富的故障代碼，幫助用戶快速定位問題。以下是一些常見的故障代碼及其解決方法：
ER.020：用戶功能碼參數和校驗異常。解決方法：檢查參數設置是否正確，重新上電初始化參數。
ER.100：驅動器過電流。解決方法：檢查電機和驅動器是否過載，檢查電機動力線是否接觸不良。
ER.320：再生過載。解決方法：檢查再生製動電阻是否連接正確，阻值是否合適；降低負載或增大製動電阻。
ER.400：過電壓。解決方法：檢查電源電壓是否穩定，是否超過了驅動器的額定電壓範圍。
ER.410：欠電壓。解決方法：檢查電源電壓是否過低，確保電源電壓在驅動器允許範圍內。
對於其他故障代碼，用戶可以參考驅動器手冊中的故障代碼表，根據提示進行相應的檢查和處理。
四、總結
偉創伺服SD710係列用戶手冊提供了詳細的操作指南和參數設置說明，幫助用戶快速上手並實現高效穩定的伺服控製。通過正確設置麵板參數、連接外部端子以及及時處理故障代碼，用戶可以充分發揮SD710係列的性能優勢，滿足各種工業應用的需求。
