一、操作麵板功能介紹及基本設置
1.1 操作麵板功能介紹
VDF750係列變頻器配備了直觀易用的LED操作麵板，用於功能碼操作、狀態監控與控製。操作麵板的主要功能包括：
RUN（運行）指示燈：指示變頻器當前是否處於運行狀態。
LO/RE（運行指令）指示燈：指示當前的運行控製源（麵板、端子或通訊）。
FWD/REV（正反轉）指示燈：指示電機當前旋轉方向。
TUNE/TC（調諧/轉矩控製/故障）指示燈：指示當前的轉矩控製模式或故障狀態。
通過操作麵板上的編程鍵（PRG）、確認鍵（ENT）、遞增鍵（+）和遞減鍵（-）等功能鍵，用戶可以方便地修改參數、監控狀態和控製變頻器。
1.2 初始化參數
初始化參數可以將變頻器的設置恢複到出廠狀態，具體操作步驟如下：
接通電源：確保變頻器已正確接線並接通電源。
進入參數設置界麵：按下PRG鍵進入編程模式，使用遞增鍵或遞減鍵選擇到PP組參數。
設置參數初始化：將PP-01設置為1，按下ENT鍵確認。此時，變頻器的參數將恢複到出廠設置（不包括電機參數）。
1.3 自學習操作
自學習操作可以讓變頻器自動獲取被控電機的電氣參數，以提高控製精度。具體操作步驟如下：
電機脫開負載：如果可能，將電機從負載上脫開，確保電機能空載自由轉動。
選擇自學習方式：將P1-37設置為2（異步機動態完整調諧）或3（異步機靜止完整調諧），按ENT鍵確認。
啟動自學習：按下操作麵板上的RUN鍵，變頻器將自動驅動電機進行調諧操作，完成後自動停止。
1.4 設置和消除密碼
為了保護參數不被隨意修改，可以設置用戶密碼。
二、正反轉啟動停止及外部電位器調速設置
2.1 接線說明

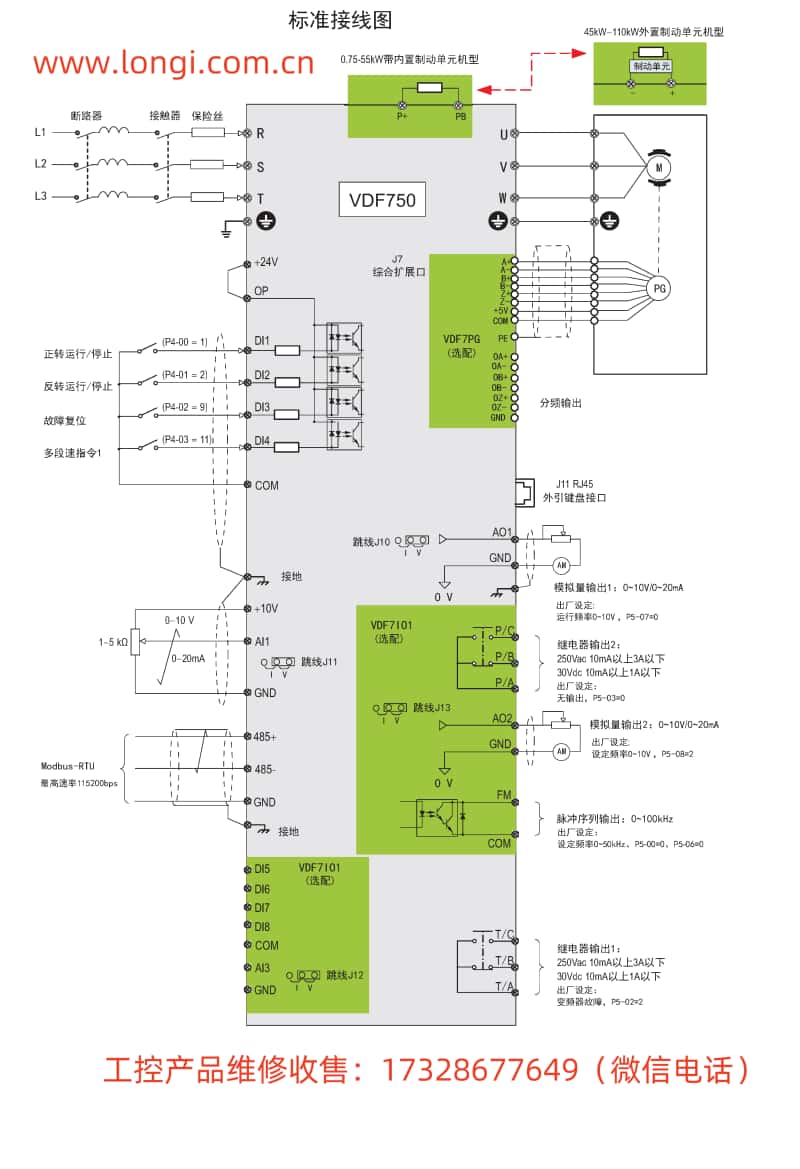

為了實現正反轉啟動停止及外部電位器調速，需要正確接線至變頻器的控製端子。具體接線如下：
正轉啟動：將外部正轉按鈕或繼電器觸點連接至DI1端子（正極）和COM端子（負極）。
反轉啟動：將外部反轉按鈕或繼電器觸點連接至DI2端子（正極）和COM端子（負極）。
停止：將外部停止按鈕或繼電器觸點連接至DI3端子（正極）和COM端子（負極）。
外部電位器調速：將外部電位器的中心抽頭連接至AI1端子，一個端點連接至+10V端子，另一個端點連接至GND端子。
2.2 參數設置
運行指令選擇：將P0-02設置為1（端子控製）。
DI端子功能設置：
AI端子功能設置：
三、故障代碼分析和解決方法
3.1 故障代碼分析
VDF750係列變頻器具有完善的故障診斷功能，當發生故障時，變頻器會顯示相應的故障代碼。以下是一些常見故障代碼及其可能原因：
Err02：加速過電流。可能原因包括輸出回路短路、電機堵轉或參數設置不當。
Err03：減速過電流。可能原因包括製動電阻損壞、減速時間設置過短或負載慣性過大。
Err04：恒速過電流。可能原因包括電機過載、參數設置不當或外部幹擾。
Err05：加速過電壓。可能原因包括輸入電壓過高、減速時間設置不當或未加裝製動電阻。
3.2 解決方法
檢查外圍電路：確認電機及電纜連接正確，無短路或斷路現象。
調整參數：根據負載情況調整加減速時間、製動電阻等參數。
檢查製動電阻：確保製動電阻連接正確且未損壞。
外部環境檢查：排除外部幹擾源，如電磁幹擾等。
四、總結
韋德韋諾VDF750係列變頻器用戶手冊提供了詳細的操作指南和參數設置方法，通過正確理解和應用手冊中的知識，用戶可以輕鬆實現變頻器的初始化、自學習操作、密碼設置與消除、正反轉啟動停止及外部電位器調速等功能。同時，手冊還提供了豐富的故障代碼分析和解決方法，幫助用戶快速定位並解決問題，確保變頻器的穩定運行。
