1. 變頻器麵板功能介紹與參數設置

1.1 麵板功能介紹

美捷偉變頻器M900係列的麵板設計直觀易用，主要功能包括：

• 運行指示燈：顯示變頻器的運行狀態，如正轉（FWD）、反轉（REV）和停機（STOP）。

• 故障指示燈（ALM）：當變頻器發生故障時亮起，提示用戶檢查。

• 編程鍵（PRGM）：用於進入或退出參數設置界麵。

• 確定鍵（ENTER）：確認參數修改或進入下一級菜單。

• 遞增鍵（▲）和遞減鍵（▼）：用於調整參數值或選擇菜單項。

• 移位鍵（<<）：用於在參數修改時切換數字位。

• 運行鍵（RUN）和停止鍵（STOP/RESET）：分別用於啟動和停止變頻器。

1.2 恢複參數出廠值設置

恢複參數出廠值可以重置變頻器到初始狀態，操作步驟如下：

1. 按下編程鍵（PRGM）進入參數設置界麵。

2. 使用遞增鍵（▲）或遞減鍵（▼）選擇參數F0-24。

3. 按下確定鍵（ENTER）進入參數修改界麵。

4. 將F0-24的值修改為1。

5. 再次按下確定鍵（ENTER）保存設置並退出。

1.3 設置和消除密碼

為了保護變頻器參數不被隨意修改，可以設置用戶密碼：

1. 進入參數設置界麵，選擇參數F6-03。

2. 按下確定鍵（ENTER）進入密碼修改界麵。

3. 使用遞增鍵（▲）或遞減鍵（▼）設置密碼。

4. 再次按下確定鍵（ENTER）保存密碼。

要消除密碼，隻需將F6-03的值設置為0即可。

1.4 控製同步電機參數設置

若選擇M900係列變頻器控製同步電機，需要設置以下參數：

• F8-06：電機控製方式，選擇為“2”（同步電機無速度傳感器矢量控製）。

• F8-07：電機參數自檢測，根據電機狀態選擇“靜止參數辨識”或“動態參數辨識”。

• F8-16至F8-18：輸入同步電機的定子電阻、d軸電感和q軸電感等參數（若銘牌上有則直接輸入，否則需進行參數辨識）。

2. 端子正反轉和外部電位器調速

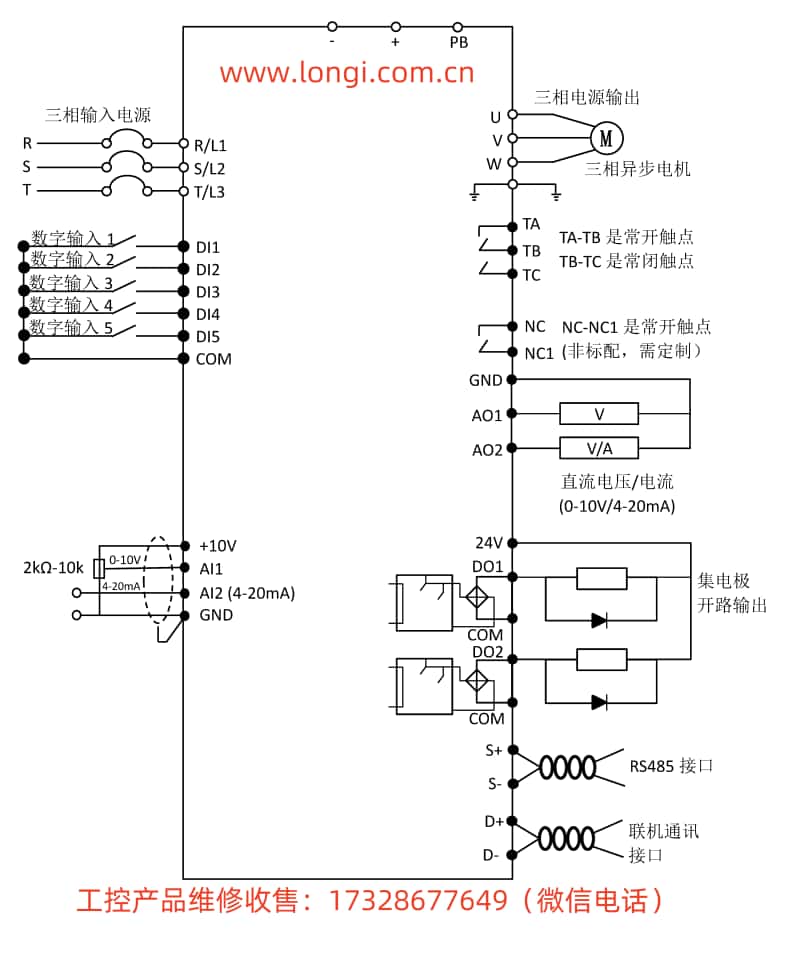

2.1 接線說明

• 正反轉控製：將外部開關分別連接到變頻器的DI1和DI2端子上，GND作為公共端。

• 外部電位器調速：將電位器的三個端子分別連接到變頻器的AI1、GND和+10V端子上。

2.2 參數設置

1. 進入參數設置界麵，選擇F0-00，將其值設置為“1”（端子控製）。

2. 選擇F1-00和F1-01，分別設置DI1和DI2的功能為正轉（FWD）和反轉（REV）。

3. 選擇F0-01，將其值設置為“2”（AI1作為頻率源）。

4. 根據需要調整AI1的增益（F1-24）和偏置（F1-25），以確保調速範圍合適。

3. Modbus通訊與西門子PLC SMART控製

3.1 通訊參數設置

1. 進入參數設置界麵，選擇F7-00，設置變頻器的本機地址。

2. 選擇F7-01，設置波特率（如9600BPS）。

3. 選擇F7-02，設置數據格式（如無校驗、偶校驗等）。

4. 選擇F7-03，設置通訊超時時間。

3.2 PLC控製設置

在PLC編程軟件中，通過Modbus協議發送控製命令至變頻器。例如，要實現正反轉控製，可以發送以下命令：

• 正轉：向變頻器的2號寄存器寫入數字“1”。

• 反轉：向變頻器的2號寄存器寫入數字“2”。

確保F0-00設置為“2”（通訊控製），F0-01設置為“8”（通訊設定），以便變頻器接收來自PLC的控製命令。

4. 故障代碼含義分析與解決方法

4.1 故障代碼示例

• Err01：逆變單元保護。可能原因包括輸出回路短路、電機和變頻器接線過長等。解決方法是排除外圍故障、加裝電抗器或輸出濾波器等。

• Err02：加速過電流。可能原因包括輸出回路接地或短路、加速時間太短等。解決方法是增大加速時間、調整手動提升轉矩或V/F曲線等。

• Err10：變頻器過載。可能原因包括負載過大或電機堵轉。解決方法是減小負載並檢查電機及機械情況，或選用功率等級更大的變頻器。

4.2 故障處理流程

1. 查看故障代碼：變頻器麵板上顯示故障代碼時，首先記錄並查閱手冊中的故障代碼表。

2. 分析可能原因：根據故障代碼表，分析可能的故障原因。

3. 采取解決措施：按照手冊中的建議或結合實際情況，采取相應的解決措施。

4. 驗證修複效果：解決故障後，重新啟動變頻器並驗證是否恢複正常運行。

5. 總結

美捷偉變頻器M900係列用戶手冊提供了詳細的使用指南和參數設置說明，通過本文的介紹，用戶可以了解麵板功能、參數恢複、密碼設置、同步電機控製、端子接線與設置、Modbus通訊以及故障處理等方麵的知識。在實際應用中，用戶應嚴格按照手冊中的指導進行操作，以確保變頻器的正常運行和長期穩定性。
