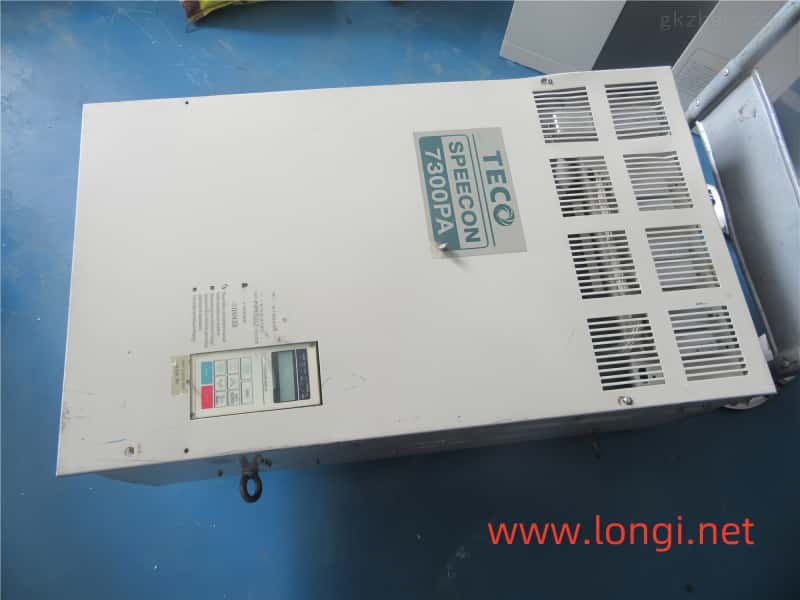

TECO 7200GA-22kW變頻器遭雷擊後的修複流程與分析
在工業設備維護領域，處理敏感電子設備（如變頻器）因雷擊而造成的損壞尤為具有挑戰性。本案例研究深入探討了TECO 7200GA-22kW（41kVA）變頻器在遭受雷擊故障後的修複過程。通過剖析診斷步驟、修複工作及潛在問題，我們旨在為麵臨類似情況的技術人員提供有價值的見解。
初步評估與修複
在收到受損的變頻器進行維修時，初步檢查發現輸入整流模塊、開關管和開關電源的分流管已因雷擊而損壞。這些組件隨即被更換。更換後，操作麵板屏幕正常亮起，表明變頻器的核心功能未受嚴重影響。
隨後對六通道的負壓和光耦驅動輸入信號進行的測試均返回正常結果，進一步表明修複工作進展順利。然而，在整機組裝測試時，一通電便立即觸發了過流（OC）故障。有趣的是，變頻器可以重置並啟動，屏幕顯示正常的頻率輸出值。但在實際測試中，U、V、W端子處未觀察到三相電壓輸出。
驅動電路檢查
變頻器中使用的本地驅動集成電路為PC923和PC929光耦，它們與SN0357配合使用以傳輸OC信號。對驅動集成電路輸出端的功率放大器電路和IGBT管的檢測電路進行檢查，未發現異常。於是將重點轉向PC923光耦的脈衝輸入引腳，此處檢測到了異常。
具體來說，第3引腳的電平意外地高，而第2引腳為低。這引發了一個問題，即驅動電源是否接反了。在光耦電路中，通常這兩個引腳（光電二極管的陽極）由+5V供電，並調節至提供約4V的激勵功率，而第三引腳（光電二極管的陰極）則連接到CPU的脈衝輸出端。有效輸出為低電平，意味著當CPU輸出信號時，會從PC923的第3引腳抽取電流，使二極管導通。
電源問題診斷
進一步調查發現，PC923第2引腳的電源僅由一個晶體管和一個電壓調節器串聯組成的簡單電壓調節器提供。確定該電路中的基極偏置電阻出現故障，導致第2引腳供電電壓為零。更換偏置電阻後，PC923的第2和第3引腳電壓恢複正常。因此，在接收到操作命令後，變頻器開始從U、V、W端子輸出電壓。
解決OC故障
隨著輸出問題的解決，接下來關注通電時持續出現的OC故障。對負責傳輸OC信號的SN0357光耦進行測量，結果顯示輸入側兩個引腳的電壓為零，表明沒有OC信號輸入。然而，三個光耦輸出側的電壓為0.5V，這是不正常的。在沒有OC信號的情況下，兩個引腳之間的電壓應為5V（一個引腳連接到5V接地電平）。
這一異常表明信號輸出引腳上的5V上拉電阻出現了問題，可能已改變或開路。因此，CPU錯誤地將這種情況解釋為從驅動電路接收到了OC信號，從而觸發了警報。在信號輸出引腳與5V電源之間連接一個10k電阻解決了這個問題。隨後的通電測試顯示信號輸出引腳電壓為5V，且OC故障不再發生。
根本原因分析
無輸出電壓和通電時OC故障這兩個問題都源於一個共同問題：電源丟失。脈衝信號的輸入引腳和OC信號的輸出引腳直接連接到CPU引腳。當上拉高電平消失時，CPU引腳僅剩0.5V的低電平，不足以驅動光耦或觸發逆變器模塊。這個低電平還導致了OC信號的檢測和通電時OC故障代碼的跳出。
附加見解
各種東元變頻器係列的母板具有良好的互換性，更換後隻需調整變頻器的容量值即可。此調整會自動修改用於檢查電機額定電流值的相關參數。值得注意的是，東元變頻器的容量標注通常基於kVA而非kW。例如，22kW的容量被標注為41kVA，額定電流約為48A。
kW、kVA和HP值之間的關係可能會讓用戶感到困惑。簡而言之，1HP等於0.75kW，表明HP值小於kW值。kW表示有功功率，接近實際功率值，而kVA表示視在功率，包括有功功率和無功功率分量。在選擇變頻器時，應根據額定電流值選擇kVA值，因為它考慮了電感負載（如電機）的無功功率消耗。
結論
本案例研究強調了在對雷擊損壞的變頻器進行維修時，進行徹底診斷和采取有條理方法的重要性。通過了解驅動電路、電源和信號機製的複雜性，技術人員可以有效地定位並解決問題，確保工業設備的可靠運行。修複過程不僅使變頻器恢複了工作狀態，還提供了有關故障根本原因的寶貴見解，有助於更深入地理解變頻器技術。
