一、變頻器麵板功能介紹
易能變頻器EDS1000的麵板集成了多種控製功能，方便用戶進行變頻器的啟動、停止和調速操作。麵板上的主要按鍵包括：
RUN：正轉運行鍵。按下此鍵，變頻器將按照設定的頻率和方向正轉運行。
STOP/RESET：停止/複位鍵。在正常運行狀態下，按下此鍵將使變頻器停止輸出；在故障狀態下，按下此鍵將複位變頻器。
REV JOG：反轉/點動鍵。根據參數F0.03的設置，此鍵可作為反轉運行鍵或點動運行鍵。
模擬電位器：用於通過手動旋轉來調節變頻器的輸出頻率，實現調速功能。
實現麵板啟動停止和麵板調速的步驟：
啟動變頻器：按下RUN鍵，變頻器將按照當前設定的頻率和方向啟動運行。
停止變頻器：按下STOP/RESET鍵，變頻器將停止輸出。
調速：通過旋轉麵板上的模擬電位器，可以實時調整變頻器的輸出頻率，從而實現調速功能。
二、簡易PLC功能使用指南
EDS1000變頻器提供了簡易PLC功能，允許用戶通過設定不同的階段和對應的時間，來實現一個周期內變頻器頻率和方向的自動調整。

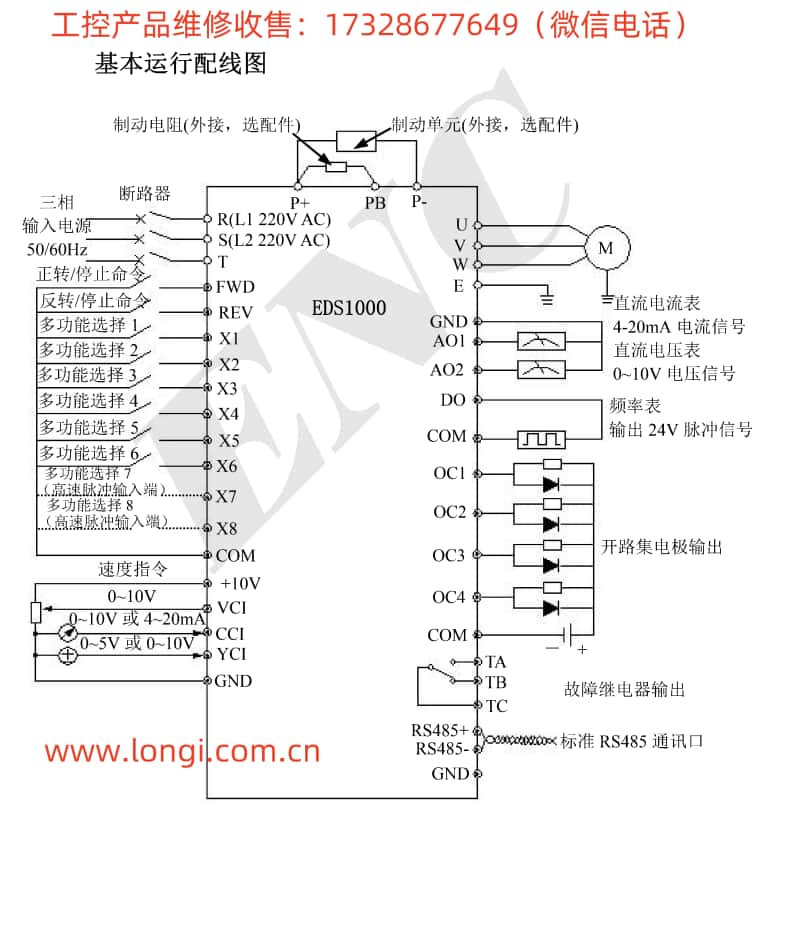

接線端子：
參數設置：
F4.00：簡易PLC運行設置。根據需要選擇運行模式（如單循環後停機、連續循環等）。
F4.01-F4.14：設置每個階段的頻率、方向和運行時間。例如，F4.01設置第一階段的頻率和方向，F4.02設置第一階段的運行時間。
實現步驟：
根據實際需求，通過F4組參數設置每個階段的頻率、方向和運行時間。
將FWD、REV端子與對應的控製信號連接，用於控製變頻器的正反轉。
將X1-X8多功能輸入端子根據需要接線，用於觸發不同的階段。
啟動變頻器，簡易PLC功能將按照設定的階段和時間自動調整變頻器的頻率和方向。
三、擺頻功能設置
擺頻功能是一種特殊的變頻運行方式，通過設定擺頻幅值、周期等參數，使變頻器輸出頻率在一定範圍內周期性變化。
參數設置：
F6.00：擺頻功能選擇。設置為1時啟用擺頻功能。
F6.01：擺頻運行方式。選擇擺頻的投入方式（自動或手動）和擺頻幅值類型（變擺幅或固定擺幅）。
F6.02：擺頻幅值。設定擺頻的幅度。
F6.03：突跳頻率。設定擺頻啟動時的突跳頻率。
F6.04：擺頻周期。設定擺頻的一個完整周期時間。
設置步驟：
將F6.00參數設置為1，啟用擺頻功能。
根據需要設置F6.01參數，選擇擺頻的運行方式和幅值類型。
設置F6.02參數，確定擺頻的幅度。
根據需要設置F6.03、F6.04參數，調整突跳頻率和擺頻周期。
啟動變頻器，擺頻功能將按照設定的參數運行。
四、故障代碼及處理方法
EDS1000變頻器提供了豐富的故障代碼，幫助用戶快速定位和解決故障。以下是一些常見的故障代碼及其含義和處理方法：
E001：變頻器加速運行過電流。可能原因包括加速時間太短、V/F曲線不合適等。處理方法包括延長加速時間、調整V/F曲線等。
E002：變頻器減速運行過電流。可能原因包括減速時間太短、有勢能負載或大慣性負載等。處理方法包括延長減速時間、增加外接能耗製動組件等。
E008：變頻器過載。可能原因包括加速時間太短、直流製動量過大等。處理方法包括延長時間加速、減小直流製動電流等。
E010：變頻器過熱。可能原因包括風道阻塞、環境溫度過高等。處理方法包括清理風道、改善通風條件等。
E013：逆變模塊保護。可能原因包括變頻器瞬間過流、輸出三相有相間短路等。處理方法包括檢查並重新連線、更換損壞的部件等。
當變頻器出現故障時，用戶應首先根據故障代碼查找可能的原因，並按照提供的處理方法進行排查和解決。如果無法解決，應及時聯係廠家或專業維修人員進行處理。
總結
易能變頻器EDS1000用戶手冊提供了詳盡的使用指南，包括麵板功能介紹、簡易PLC功能使用、擺頻功能設置以及故障代碼處理方法等。通過仔細閱讀手冊並按照指南進行操作，用戶可以充分發揮變頻器的性能，實現高效、穩定的變頻控製。
