一、操作麵板功能介紹

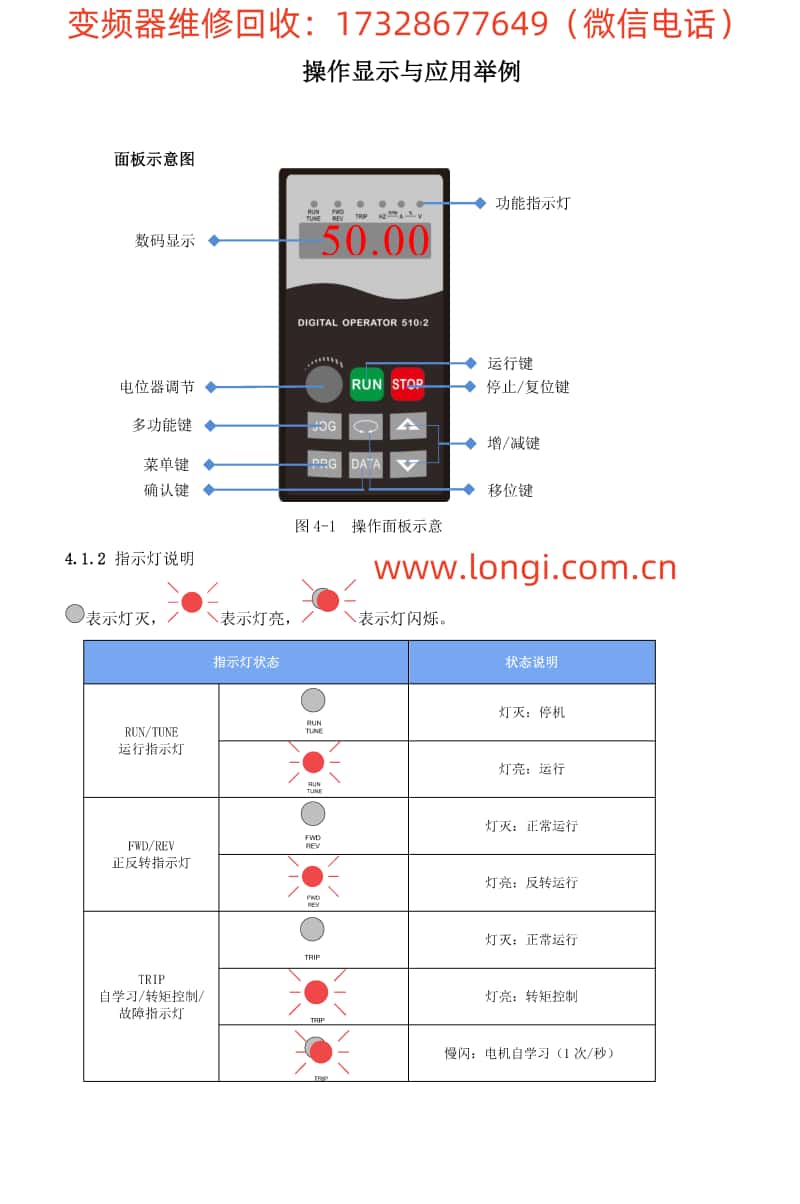

1. 麵板示意圖及指示燈說明

• 麵板示意圖：變頻器操作麵板通常包括顯示屏、確認鍵、停止/複位鍵、電位器調節、多功能鍵、菜單鍵、功能指示燈、運行鍵、增/減鍵、移位鍵等。

• 指示燈狀態：

• RUN/TUNE：燈滅表示停機，燈亮表示運行。

• FWD/REV：燈滅表示正常運行，燈亮表示反轉運行。

• TRIP：燈滅表示正常運行，慢閃表示電機自學習（1次/秒），快閃表示故障（4次/秒）。

2. 設置顯示實際轉速而不是頻率

• 要顯示實際轉速而不是頻率，需要調整監視參數。

• 通過操作麵板進入參數設置界麵，找到d0-19 反饋速度（Hz）功能碼，將其值設置為顯示實際轉速的相關參數。具體參數值可能因變頻器型號和設置而異，請參考手冊中的功能參數表和監視參數簡表。

3. 啟動、停止及調整參數按鍵操作

• 啟動：按下運行鍵（RUN）即可啟動變頻器。

• 停止：按下停止/複位鍵（STOP/RESET）即可停止變頻器運行。在故障狀態下，此鍵也可用於複位。

• 調整參數：

1. 按下菜單鍵（MENU）進入參數設置菜單。

2. 使用增/減鍵和移位鍵選擇需要調整的參數。

3. 使用確認鍵進入參數修改狀態，然後再次使用增/減鍵和移位鍵調整參數值。

4. 調整完成後，按下確認鍵保存設置並退出。

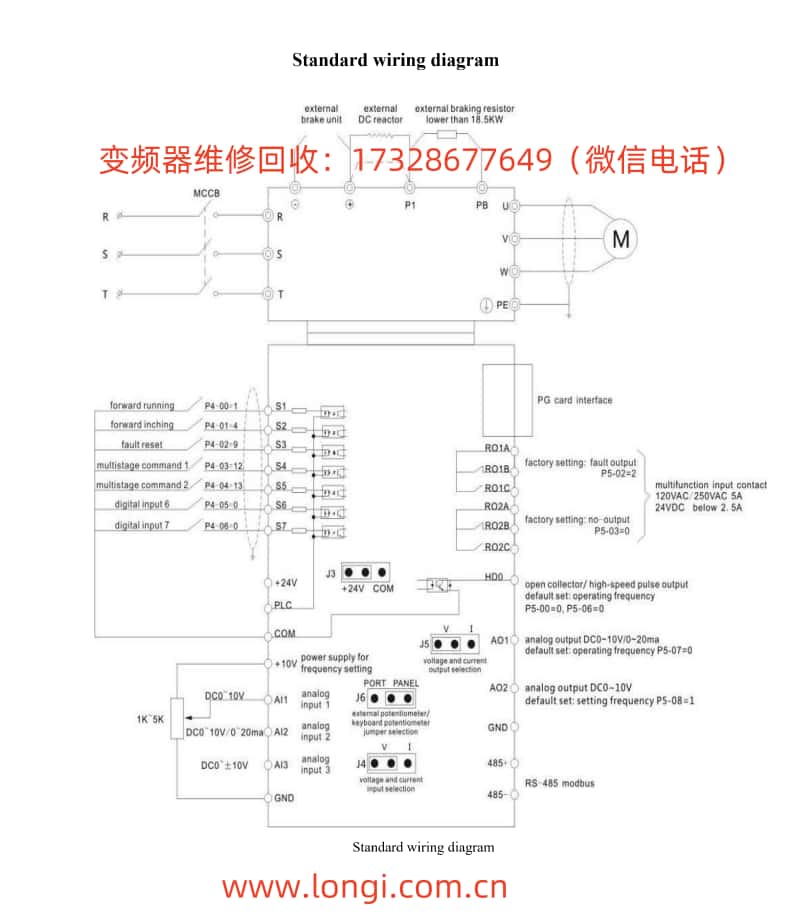

二、端子啟動和電位器調速接線及參數設置

1. 端子啟動接線

• 控製端子：通常使用S1（正轉運行）、S2（反轉運行）等數字輸入端子進行啟動控製。

• 接線方法：將外部控製信號（如按鈕、繼電器觸點等）分別接到S1和公共端COM上，實現正轉啟動；接到S2和公共端COM上，實現反轉啟動。

2. 電位器調速接線

• 控製端子：使用AI1、AI2等模擬量輸入端子進行電位器調速。

• 接線方法：將電位器的滑動端接到模擬量輸入端子（如AI1），固定端分別接到+10V和GND（公共地）上。

3. 參數設置

• 啟動參數：

• 將P0-02 運行指令通道設置為1（端子指令通道）。

• 根據接線情況，將P4-00 S1端子功能選擇設置為1（正轉運行），P4-01 S2端子功能選擇設置為2（反轉運行）。

• 調速參數：

• 將P0-03 主頻率源A 指令選擇設置為2（AI1），表示使用AI1端子進行頻率給定。

• 根據電位器接線和調速需求，設置P4-13 AI 曲線1最小輸入、P4-15 AI 曲線1最大輸入、P4-14 AI 曲線1最小輸入對應設定、P4-16 AI 曲線1最大輸入對應設定等參數，定義電位器輸出電壓與頻率之間的對應關係。

三、變頻器故障分析和解決方法

1. 常見故障及原因

• 過流故障：可能由電機堵轉、負載過重、參數設置不當等原因引起。

• 過壓故障：可能由輸入電壓過高、減速時間過短、製動電阻損壞等原因引起。

• 欠壓故障：可能由輸入電壓過低、電源故障等原因引起。

• 過熱故障：可能由環境溫度過高、變頻器散熱不良、負載過大等原因引起。

2. 解決方法

• 過流故障：檢查電機是否堵轉或負載過重，調整負載或增大變頻器容量；檢查參數設置是否合理，如加速時間、減速時間等。

• 過壓故障：檢查輸入電壓是否正常，調整減速時間或增加製動電阻；檢查製動電阻是否損壞或接線不良。

• 欠壓故障：檢查輸入電源是否正常，確保電源電壓在允許範圍內。

• 過熱故障：改善變頻器散熱條件，如增加通風、清理灰塵等；降低負載或增加變頻器容量；檢查參數設置是否合理，如載波頻率等。

3. 故障排查步驟

• 觀察指示燈：根據指示燈狀態初步判斷故障類型。

• 查看故障記錄：進入變頻器故障記錄界麵，查看最近一次或幾次故障的類型和發生時間。

• 檢查外部接線：確保所有外部接線正確無誤，無鬆動或短路現象。

• 調整參數設置：根據故障類型和原因，適當調整變頻器的參數設置。

• 聯係售後服務：如無法自行解決故障，可聯係變頻器廠家或專業維修人員進行維修。

通過以上步驟，用戶可以有效地使用歐陸變頻器EV510，包括操作麵板的功能操作、端子啟動和電位器調速的接線與參數設置，以及故障分析和解決方法。
