一、DA98A/DA98D 與 DA98 的關係：同族維護，重點在匹配和版本差異

廣數 DA98A、DA98D 屬於 DA98 係列交流伺服驅動單元的後續/改進型號，常見於數控車床、銑床、磨床、送料軸和自動化定位機構。它們和早期 DA98 一樣，核心仍是伺服驅動器、電機、編碼器、CNC 脈衝指令和 I/O 信號共同組成位置或速度控製係統。但在維修替換時，不能簡單理解為“功率一樣就能換”。不同版本的默認電機參數、編碼器線數、報警定義、控製方式和 EEPROM 數據可能不同，替換前必須抄錄原機參數並確認電機銘牌。

現場最容易出錯的地方有三個：第一，隻看驅動器容量，不看電機編碼器和參數匹配；第二，換機後沒有執行參數寫入，斷電後參數恢複；第三，把機械卡滯或編碼器接觸不良誤判為驅動器壞。DA98A/DA98D 的維修思路應從“成套匹配、低風險點動、參數固化、再帶負載驗證”開始。

二、操作麵板與上電檢查：先看顯示，再給 SON

上電前要檢查主回路電源、接地、U/V/W 電機線、製動電阻、CN1 控製線、CN2 編碼器線和屏蔽接地。第一次上電時不要先給伺服使能 SON，先觀察麵板是否有報警代碼、母線是否正常、風扇是否工作、編碼器是否被識別。若一上電即報編碼器、電機過流或主回路異常，不要反複複位，應斷電檢查接線和電機絕緣。

正常無報警後，再進入 JOG 或點動調試。點動前應脫開危險負載或把軸移到安全位置，低速運行確認電機方向、噪聲、電流和編碼器反饋。若點動時電機抖動、嘯叫或一動即報警，先查電機相序、編碼器線、機械聯軸器和慣量負載，再調速度環/位置環參數。不要在電機明顯振動時繼續加大指令脈衝。

三、CN1 控製信號：SON、ALM、SRDY、COIN 要形成閉環邏輯

DA98A/DA98D 與 CNC 或 PLC 通常通過 CN1 交換信號。典型輸入包括伺服使能 SON、報警複位 ALRS、正反向驅動禁止、偏差計數器清零、指令脈衝 PULS/SIGN 或雙脈衝輸入；典型輸出包括伺服準備好 SRDY、報警 ALM、定位完成 COIN、速度到達或零速信號。改造或維修時不要隻接 PULS/SIGN 和 SON，至少應把 ALM 與 SRDY 返回到 CNC，讓係統知道驅動器是否真的可運行。

定位軸不動作時，應按順序檢查：CNC 是否輸出脈衝，DA98A/DA98D 是否已 SON，ALM 是否正常，驅動禁止輸入是否有效，脈衝禁止 INH 是否被觸發，電子齒輪是否設得過小，COIN 條件是否過嚴。方向反了時優先用參數調整指令方向，不要同時改 CNC 參數、電機相序和機械方向，避免後續回零和刀補全部錯亂。

四、CN2 編碼器與電機匹配：編碼器故障不要先換驅動器

CN2 是伺服電機編碼器反饋接口。DA98 係列常見 A/B/Z 以及 U/V/W 換相信號，編碼器供電、電纜長度、屏蔽和接頭質量都會影響驅動器判斷。編碼器故障、Z 相丟失、UVW 相序異常、計數錯誤、零點錯誤等報警，很多並不是驅動器功率模塊損壞，而是編碼器線鬆動、插針退位、屏蔽斷開、5V 供電壓降或編碼器本體故障。

更換 DA98A/DA98D 或電機後，應確認電機型號參數、編碼器線數和反饋方向。若電機與驅動器不匹配，即使能點動，也可能出現定位誤差、低速爬行、過流或過熱。維修交付時建議保存一份“驅動器型號、電機型號、編碼器規格、電子齒輪、控製方式、報警曆史”的記錄，方便下次快速判斷。

五、電子齒輪與位置控製：No.12/No.13 不能憑感覺調

位置控製模式下，CNC 發送的每個脈衝對應多少機械位移，由編碼器分辨率、絲杆螺距、減速比和電子齒輪共同決定。DA98 係列常用 No.12/No.13 設置電子齒輪分子/分母，No.14/No.15 設置脈衝輸入形式和方向。若電子齒輪錯誤，表現為尺寸按比例偏大或偏小；若反向間隙大，則表現為往返尺寸不一致；若增益不足，則表現為高速跟隨誤差大。

調試步驟建議為：先讓 CNC 低頻輸出固定脈衝數，測量軸實際移動量；按理論脈衝當量計算 No.12/No.13；確認方向和單位；再用低速 G01/G00 或手動定位驗證。不要用改刀補、改坐標比例或放大誤差窗口來掩蓋電子齒輪錯誤。

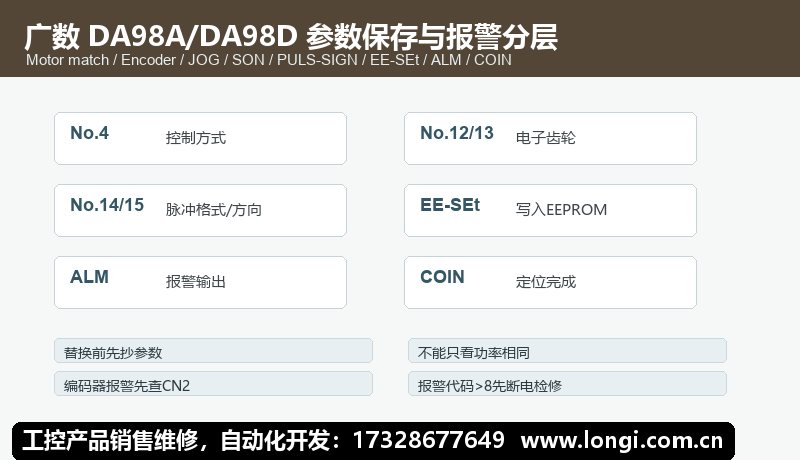

六、參數保存與恢複：EE-SEt 是交付前必須執行的動作

DA98A/DA98D 參數修改後通常隻在內存中生效，斷電後可能恢複舊值。完成控製方式、電子齒輪、脈衝方向、JOG 速度、速度環/位置環增益、轉矩限製等關鍵參數後，應執行 EE-SEt 寫入 EEPROM。若需要恢複默認參數或讀回 EEPROM，要先確認電機型號和驅動器版本，防止默認值與當前電機不匹配。

替換維修時至少應備份：控製方式、脈衝輸入方式、電子齒輪、最高速度、加減速時間、速度比例/積分、位置比例、前饋、轉矩限製、報警輸出邏輯和定位完成窗口。客戶現場常見問題是“修好當天能跑，第二天又不對”，很多就是沒有寫入 EEPROM 或沒有記錄原參數導致。

七、速度控製和轉矩限製：先判斷應用模式

不是所有 DA98A/DA98D 都用於位置脈衝控製。有些設備把它作為速度伺服使用，通過模擬量或內部速度選擇控製轉速；也有部分機構需要轉矩限製、夾緊力控製或防撞保護。速度模式下要重點檢查控製方式、速度指令、正反轉啟動、最高速度、加減速時間和速度到達輸出；轉矩限製異常時要檢查外部限製輸入、參數限製值、機械負載和電機電流。

如果空載正常、帶負載報警，優先檢查機械阻力、導軌潤滑、絲杆軸承、聯軸器偏心和負載慣量。參數隻能補償合理範圍內的動態誤差，不能修複卡死的機械結構。

八、報警維修：按“電源類、編碼器類、運行類、負載類”分層

電源/主回路類報警： 檢查輸入電壓、製動電阻、母線電容、功率模塊、接觸器和接地。減速時報過壓，多數與製動能量、負載慣量或減速時間有關。

編碼器類報警： 先查 CN2 電纜、插頭、屏蔽、5V 供電和編碼器本體，再判斷驅動器接口。不要一上來更換驅動器。

運行跟隨誤差： 檢查電子齒輪、指令頻率、位置增益、機械卡滯、絲杆間隙和負載慣量。隻放大誤差報警範圍會掩蓋問題。

過流/過載/過熱： 檢查電機相線、負載卡滯、加減速時間、速度環增益、風扇散熱和電機絕緣。若報警代碼屬於不能通過 ALRS 清除的硬故障，應斷電檢修後再上電。

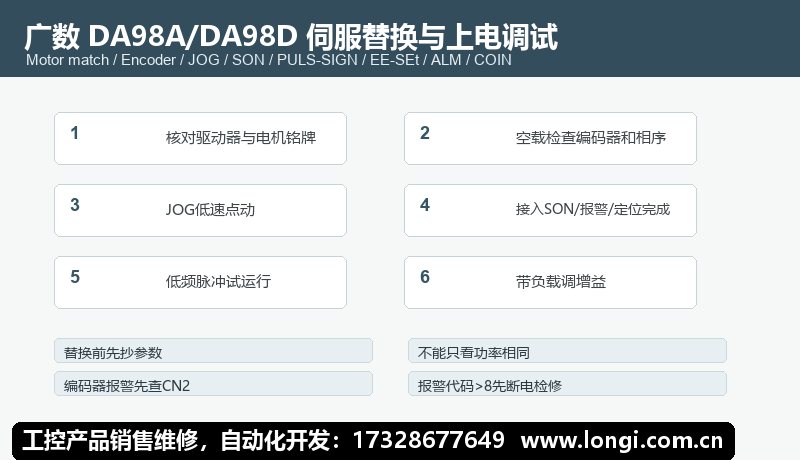

九、推薦調試流程

DA98A/DA98D 的可靠流程是：抄原參數和銘牌，確認電機編碼器匹配，空載上電無報警，JOG低速點動，接入 CN1 基本信號，計算電子齒輪，低頻脈衝試運行，調整增益和轉矩限製，執行 EE-SEt，最後帶負載驗證定位精度和報警。 按這個順序處理，比憑經驗亂改參數更穩，也更利於後期維修追溯。
