一、GSK980TD 的定位：車床數控改造裏常見的經濟型 CNC

廣數 GSK980TD 是麵向普通數控車床、舊機床數控化改造和維修替換場景的車床 CNC 係統。它不是單獨的伺服驅動器，也不是簡單的顯示器，而是把加工程序解釋、軸運動控製、主軸/冷卻/潤滑/刀架等輔助 M 功能、機床 I/O 邏輯、刀補管理、報警診斷和參數管理集中在一個數控裝置裏。現場維修時，不能隻看屏幕有沒有報警，也不能隻看伺服有沒有使能，必須把 麵板方式、參數開關、PLC輸入輸出、軸驅動、限位/急停、主軸控製和程序狀態 放在一起判斷。

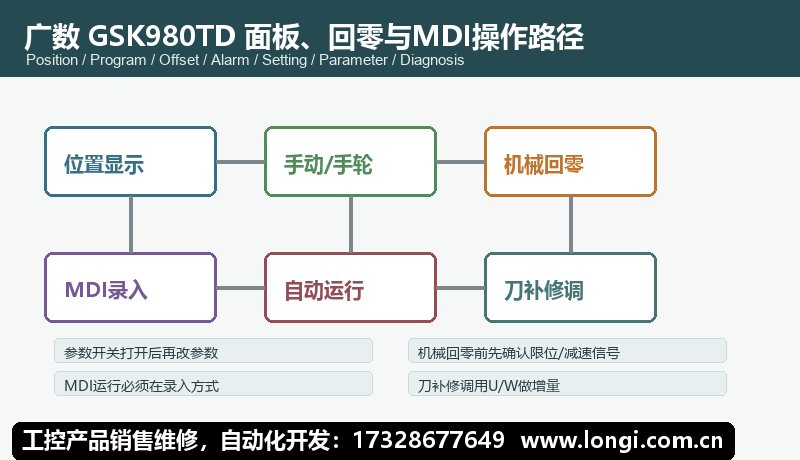

980TD 的手冊把係統操作麵板劃分為 LCD 顯示區、編輯鍵盤區、頁麵顯示方式區和機床控製顯示區。頁麵鍵包含位置、程序、刀補、報警、設置、參數、診斷等；方式鍵包含編輯、自動、錄入 MDI、手動、手輪/單步、程序回零、機械回零等；機床控製鍵包含循環啟動、進給保持、複位、主軸正轉/停止/反轉、冷卻、潤滑、刀架和倍率調節。對維修工程師來說，麵板不是“按鍵說明”那麽簡單，而是判斷 CNC 當前狀態的入口。

二、操作麵板與常用頁麵：先看狀態，再動機床

位置頁麵用於查看當前坐標、機床坐標、相對坐標和運行狀態。係統如果剛上電、剛解除急停或剛換過參數，建議先在位置頁麵確認 X/Z 坐標顯示是否合理，軸選擇、倍率、主軸狀態、運行方式是否正確。程序頁麵包含程序內容、MDI輸入和程序目錄，非編輯方式下可通過翻頁查看不同內容。刀補頁麵用於查看和修改刀具偏置、宏變量等數據，報警頁麵用於查看外部信息和 CNC 報警信息，設置頁麵用於開關設置、密碼、圖形參數和電子盤操作，參數頁麵用於狀態參數、數據參數和螺距補償參數的查看與設定，診斷頁麵用於鍵盤診斷、狀態診斷、PLC信號狀態、PLC數值診斷、機床麵板和版本信息。

實際維修時建議按固定順序檢查：報警頁麵看故障性質，診斷頁麵看輸入輸出，參數頁麵核對關鍵參數，位置頁麵觀察軸狀態，最後再進入手動或 MDI 做動作測試。 如果直接按循環啟動，很容易把限位、急停、刀補錯誤或主軸未準備好這些問題擴大成撞機風險。

三、參數開關、密碼與電子盤：改參數前必須建立“可恢複點”

980TD 對參數和程序有開關保護。進入設置頁麵後，可以打開或關閉參數開關、程序開關。參數開關為“關”時禁止修改係統參數；程序開關為“關”時禁止編輯程序。手冊特別提醒：參數開關由關轉開後，係統可能出現 P/S 100 報警，參數設置完成後把參數開關再關掉，報警通常會自動消除，必要時按複位清除。為安全起見，任何參數修改完成後都應把參數開關恢複為關。

係統還設有多級密碼，等級從高到低包括係統調試級、係統配置級、機床廠家級、車間管理級、加工操作級。加工操作級權限較低，不能編輯、刪除或創建 O9000-O9999 號程序。若要修改廠家保護程序、關鍵參數或電子盤數據，應在設置中的密碼頁麵輸入相應級別密碼。取消權限時，把光標移到指定行並確認後，係統會回到低權限級別，防止普通操作人員誤改參數。

電子盤用於保存狀態參數、數據參數、螺補參數和刀補偏置數據。資料中提到 N0 記錄出廠原始參數，N2 可記錄伺服驅動原始參數，N3 可記錄步進驅動原始參數，N4 可記錄伺服/步進通用原始參數，用戶參數可保存到 N1。進行電子盤讀寫前必須有參數修改權限，並打開參數開關。維修舊機床時，建議先把當前可運行參數備份到 N1 或外部電腦，再做批量修改。這樣即使參數調亂，也能回退到原狀態。

四、I/O 與 PLC 診斷：980TD 的故障排查重點在 X、Y、F、G、R、D

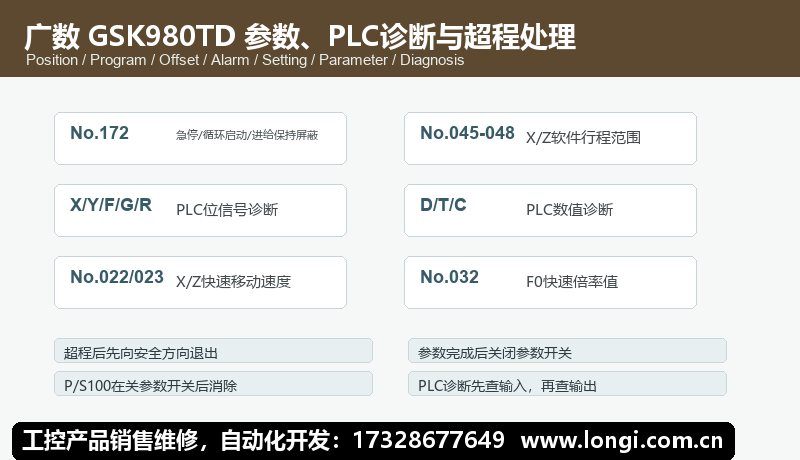

980TD 與機床之間通過 DI/DO 和 PLC 信號完成急停、限位、回零減速、循環啟動、進給保持、刀架、冷卻、潤滑、主軸等控製。診斷頁麵能查看鍵盤診斷、狀態診斷、PLC信號狀態和 PLC數值診斷。PLC位信號包含 X0000-X0029、Y0000-Y0019、F0000-F0255、G0000-G0255、A0000-A0024、K0000-K0039、R0000-R0999 等；PLC數值診斷包含 D0000-D0999、T0000-T0099、C0000-C0099。

故障排查應遵循 先輸入、後輸出；先安全鏈、後動作鏈；先診斷狀態、後拆線測量 的原則。例如循環啟動無效，先看急停是否解除、進給保持是否存在、方式是否在自動、程序是否選中，再查循環啟動輸入和 CNC 內部運行條件；冷卻不動作，先看麵板按鍵或 M08 是否讓 PLC 內部信號動作，再看 Y 輸出和繼電器；刀架不轉，先看換刀輸出、到位輸入和刀位信號，再查刀架電源和機械卡滯。

急停信號在 980TD 中可通過狀態參數 No.172 的 Bit3（MESP）屏蔽，外部急停輸入可通過診斷 No.001 的 Bit4（*ESP）檢查。現場不建議隨意屏蔽急停，隻能在排查階段短時間確認邏輯，恢複運行前必須把安全鏈按機床標準接好。

五、手動、手輪和回零：先解除安全條件，再做軸運動

手動方式下可以做 X/Z 軸點動、快速進給、主軸控製、冷卻、潤滑和刀架動作。手動快速速度與程序 G00 快速、切削進給 G01 的加減速相關；數據參數 No.022、No.023 用於 X/Z 快速移動速度，No.032 用於 F0 快速倍率值。剛維修完機床時，建議把快速倍率壓低，先用低倍率確認方向、限位和機械間隙，再逐步提高速度。

手輪/單步方式由狀態參數 No.001 的 Bit3 決定。進入手輪方式後，通過軸選擇鍵選擇 X 或 Z 軸，手輪倍率決定每一格對應的移動量。手冊提醒手輪旋轉速度不要超過 5 轉/秒，否則可能出現刻度和移動量不一致。手輪調試時，最好先把軸移到行程中間，避免方向錯誤時馬上撞限位。

回零分為程序回零和機械回零。程序回零回到工件坐標係的程序零點；機械回零回到機床參考點。機械回零又與機床是否安裝減速擋塊、一轉信號、霍爾開關等有關。若機床未安裝機械零點，不要使用機械回零。機械回零前應檢查回零方向、減速開關、限位開關、伺服準備好和急停鏈。回零完成後，係統通常會取消刀具長度補償，後續加工前要重新確認刀補和坐標係。

六、MDI 與程序運行：用 MDI 做單段驗證，不要替代完整試切

MDI 錄入方式可直接輸入一個程序段運行，例如 G50、G00、G01、M03、M05、M08、M09、S 指令和 T 指令等。MDI 指令段必須在錄入方式下運行，輸入錯誤可用取消或清除重新輸入。維修時可以用 MDI 做主軸正反轉、冷卻、刀架、單軸低速移動等功能驗證，但不要把 MDI 當作完整加工程序的安全替代。

自動運行前應先完成三件事：第一，檢查程序是否正確，必要時空運行；第二，確認當前坐標點、坐標係、刀補和主軸狀態與程序起點一致；第三，使用進給倍率、快速倍率和單段運行降低風險。對於從中間程序段開始執行的情況，要用 MDI 補齊對應的 M、S、T、坐標係和模態 G 指令，否則可能出現主軸未啟動、刀補未生效或坐標模式錯誤。

七、刀補與對刀：980TD 的刀補修調要分清絕對輸入和增量輸入

刀補頁麵可修改偏置號對應的 X/Z 補償。絕對輸入時，移動光標到補償號，輸入 X 或 Z 以及測量值並確認；增量修調時使用 U 或 W。例如 X 軸刀補需要增加 0.001 mm，可在刀補界麵輸入 U0.001 並確認，係統會在原刀補基礎上累加。維修人員不要在不知道當前刀補來源的情況下直接改 X/Z 絕對值，優先用 U/W 做小量修調，並記錄修改前後的數值。

980TD 支持定點對刀、試切對刀、機械回零對刀和帶刀補對刀。帶刀補對刀前，狀態參數 No.005 的 Bit1（PPD）必須滿足要求；偏置量直接測量值輸入是否有效，則取決於狀態參數 No.012 的 Bit5（DOFSI）。如果用戶反映“尺寸一會兒對一會兒不對”，除了刀具磨損和機械間隙，還要檢查刀補輸入方式、工件坐標係、機械回零是否可靠以及程序中是否重複調用錯誤刀補。

八、G 代碼與輔助功能：車床維修常用指令要回到機床狀態驗證

980TD 的車床常用 G 代碼包括快速定位 G00、直線插補 G01、坐標係設定 G50、進給和主軸相關模態指令等。輔助 M 功能常見有 M03 主軸正轉、M04 主軸反轉、M05 主軸停止、M08 冷卻開、M09 冷卻關。主軸可通過開關量或模擬電壓控製，實際轉速顯示需要主軸編碼器。若 M03 有輸出但主軸不轉，要區分 CNC 的 M 功能輸出、主軸變頻器/伺服使能、模擬量、正反轉端子和主軸倍率；若屏幕無實際轉速，則要檢查主軸編碼器和參數設置。

簡單測試程序可采用低速、短行程、單段運行方式，例如先用 G50 設定工件坐標，再用 G00/G01 做小範圍 X/Z 移動，配合 M03/M05 和 M08/M09 驗證主軸與輔助輸出。測試時應把快速倍率和進給倍率調低，刀具遠離工件和卡盤，確認正方向、限位和急停有效後再進入實際切削。

九、超程、急停和安全報警：不要靠屏蔽參數“解決”問題

980TD 的超程防護包含硬件超程和軟件超程。硬件超程通過 X/Z 正負向行程限位開關實現；軟件超程由狀態參數和數據參數共同決定。資料中提到，軟件行程範圍由數據參數 No.045、No.046、No.047、No.048 設置，分別對應 X/Z 正負向最大行程。出現超程後，必須用手動方式向安全方向移出，再按複位解除報警。不能為了方便加工而長期關閉軟件限位或短接硬限位。

急停解除後，主軸、冷卻、潤滑等輸出通常需要重新啟動。若解除急停後軸仍不動作，先看準備未緒報警、診斷中的 *ESP、伺服準備好、限位信號和方式選擇。若維修人員用參數屏蔽了急停或限位，必須在交機前恢複，並用實際按鍵和限位開關測試。

十、常見故障處理清單

P/S100 報警： 多數與參數開關打開有關。完成參數設置後關閉參數開關，按複位，必要時斷電重啟。若仍存在，檢查是否有參數寫入不完整或權限未退出。

循環啟動無效： 檢查自動方式、程序選擇、急停、進給保持、循環啟動輸入、門鎖/潤滑/液壓等機床條件，再查 PLC 信號狀態。不要先懷疑 CNC 主板。

軸不動或方向錯誤： 檢查手動/自動方式、伺服準備好、軸使能、限位、回零狀態、方向參數、伺服驅動報警和指令輸出。低速點動確認方向後再跑程序。

機械回零失敗： 檢查回零方式、回零方向、減速開關、一轉信號、限位開關、數據參數 No.113 回零快速速度、No.033 FL 速度以及機械卡滯。

刀補無效或尺寸偏差： 檢查刀補號、T 指令、X/Z 與 U/W 輸入方式、工件坐標係、機械回零、反向間隙和螺距補償參數。

主軸不轉或轉速不對： 檢查 M03/M04/M05 輸出、主軸倍率、模擬量/開關量控製方式、主軸編碼器、變頻器或主軸伺服參數。若隻有屏幕轉速不顯示，優先查編碼器反饋。

冷卻、潤滑、刀架無動作： 先在診斷頁看 PLC 內部信號，再看 Y 輸出、繼電器、保險、接觸器和負載。刀架問題還要檢查到位信號和刀位編碼。

總結起來，GSK980TD 的維修邏輯是：報警頁麵定方向，診斷頁麵查信號，參數頁麵核配置，手動/MDI低風險驗證，最後自動運行試切。 對舊機床來說，先備份參數、低倍率試機、保留急停和限位保護，比盲目改參數更重要。
