一、HNC-210A/HNC-210B 的使用重點不是單個參數，而是整機連接關係

HNC-210 係列數控裝置采用開放式體係結構，內置工業 PC 和 32 位處理器，集成進給軸接口、主軸接口、手持單元接口、嵌入式 PLC 接口和以太網擴展能力。HNC-210A 配 8.4 英寸屏，最多 4 個脈衝式軸接口；HNC-210B 配 10.4 英寸屏，最多 8 個脈衝式軸接口。對於舊機床改造、維修或二次開發來說，真正要掌握的不是某一個菜單，而是 CNC、伺服、主軸、I/O 端子板、急停回路、超程回路和 PLC 梯形圖之間的關係。

HNC-210 手冊中有連接說明和 PLC 編程說明兩條線。連接說明回答“線接到哪裏、信號從哪裏來”；PLC 編程說明回答“信號進入係統後怎樣變成動作和報警”。現場排故時必須把兩者合在一起看。如果隻看接線圖，不看 PLC 地址，容易把聯鎖問題誤判成硬件故障；如果隻看梯形圖，不核對端子和公共端，又會把接線錯誤誤判成程序錯誤。

二、操作麵板和手持單元：先確認模式、急停和倍率

HNC-210 標準機床工程麵板和手持單元承擔模式選擇、軸選擇、倍率選擇、急停、循環啟動、進給保持、手輪點動等功能。維修時第一步不要急著進入參數，而是確認操作模式、急停狀態、進給倍率、主軸倍率、手持單元連接和麵板指示燈。很多“軸不動”“主軸不轉”的問題，本質上是麵板狀態沒有滿足 PLC 條件。

手持單元上同樣有急停按鈕。連接說明中明確提到操作麵板和手持單元均設有急停按鈕，係統還可以根據需要增加更多急停按鈕。所有急停按鈕的常閉觸點應串聯在急停回路中。按下任一急停後，中間繼電器 KA2 斷電，切斷進給軸、主軸、刀庫或刀架等動力電源，同時通過 PLC 輸入給係統發出急停報警。急停不是一個單純的軟件報警，而是強電安全鏈和 PLC 報警鏈同時動作。

三、開關量 I/O：X、Y 端子和公共端要先查清

HNC-210 可配置開關量輸入/輸出接口和 I/O 端子板。資料中給出 X0.0-X7.3 輸入開關量共 60 位、Y0.0-Y5.7 輸出開關量共 48 位的典型範圍，同時也有手持單元輸入 X8.0-X8.6、急停 X8.7、手持輸出 Y6.0-Y6.3 等信號。端子板可以把數控裝置的光電隔離 I/O 引出到控製櫃，便於接線、調試和維護。

查 I/O 時要按“現場開關 - 端子板 - CNC 輸入地址 - PLC 邏輯 - CNC 輸出地址 - 繼電器/電磁閥”這個鏈條走。比如限位開關動作後，先看端子板指示燈，再看係統診斷裏的 X 地址，再看 PLC 是否生成超程報警和超程解除指示，最後看 Y 輸出是否動作。不要隻用萬用表量到 24V 就判斷輸入有效，係統診斷中的地址狀態才是 CNC 是否真正收到信號的依據。

輸入端子板要注意 NPN/PNP 接法，輸出端子板多為 NPN 接口時要確認負載接法、公共端和中間繼電器線圈方向。舊設備改造中，常見錯誤是傳感器公共端和 24VG 混亂，導致空載時診斷正常，一接電磁閥或繼電器就誤動作。

四、進給軸伺服連接：XS30-XS37 輸出脈衝和方向

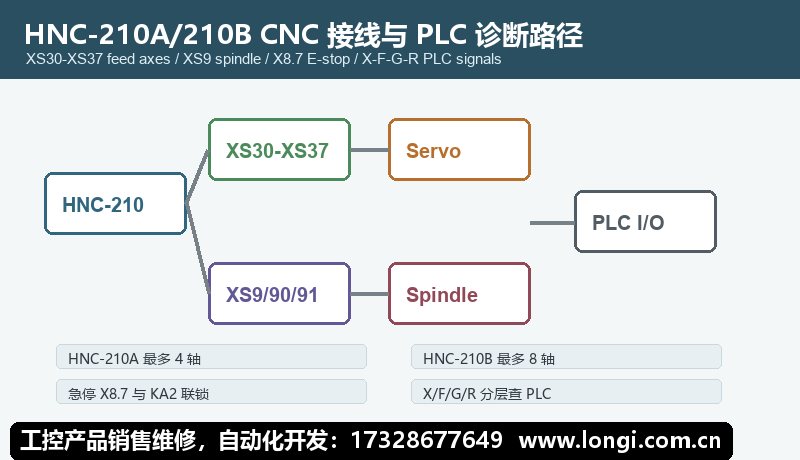

連接說明中寫得很清楚：HNC-210A 最多提供 4 個脈衝式軸接口，插座為 XS30-XS33；HNC-210B/C 最多提供 8 個脈衝式軸接口，插座為 XS30-XS37。每個軸接口向伺服或步進驅動器輸出指令脈衝 CP+、CP- 和方向 DIR+、DIR-，並包含方式切換、準備好等相關信號。

采用脈衝接口連接伺服驅動器時，位置閉環通常在伺服驅動器內部完成，HNC-210 輸出的是位置指令脈衝。要實現全閉環，必須選用帶全閉環接口的伺服驅動器，並正確處理光柵尺或第二反饋。伺服參數，如電子齒輪比、位置環、速度環、報警輸出、到位信號，仍然要在伺服驅動器裏設置。HNC-210 側則要保證軸參數、硬件配置參數和實際接口一致。

現場調試進給軸建議按順序進行：第一，斷開機械負載或降低速度，確認伺服驅動器獨立無報警；第二，確認 XS30-XS37 對應軸號；第三，低速點動驗證 CP/DIR 方向；第四，檢查正負限位、回零開關、伺服準備、伺服報警；第五，再做回零、定位和反向間隙補償。若方向反了，先確認是 HNC 參數方向、驅動器方向還是電機相序問題，不要同時改多個地方。

五、主軸接口：XS9、XS90、XS91 要分清模擬量、編碼器和 I/O

HNC-210 主軸部分比普通開關控製複雜。連接說明提到 XS9 SPDL.0、XS90 SPDL.1 ENC、XS91 SPDL1 I/O 等接口。主軸控製既可以有模擬速度指令，也可以有編碼器反饋和 I/O 聯鎖。典型地址包括 X3.0 報警輸入、X3.1 速度到達輸入、X3.2 零速到達輸入、X3.3 定向完成輸入，Y1.0 正轉輸出、Y1.1 反轉輸出、Y1.2 使能輸出、Y1.3 定向輸出，以及 AOUT1 -10V 至 +10V、AOUT2 0 至 +10V 模擬指令輸出。

如果主軸使用變頻器，重點檢查 AOUT 模擬量、正反轉輸出、使能、報警輸入和速度到達。若主軸使用伺服驅動，需要進一步檢查定向完成、零速、編碼器反饋和主軸倍率。加工螺紋時尤其要重視主軸編碼器方向，資料中提示 HNC-210 係列主軸編碼器方向參數隻有指定值有效，否則不能加工螺紋。螺紋亂牙、剛性攻絲失敗或定向漂移，不能隻看主軸能不能轉，必須查主軸編碼器反饋和 CNC 參數。

六、急停和超程解除：KA2、X8.7、Y0.7 是安全鏈核心

急停與超程解除是 HNC-210 連接說明中最值得細看的部分。係統建議所有急停按鈕常閉觸點串聯，控製 KA2 中間繼電器。KA2 用於控製伺服、主軸等強電，同時它的一組常開觸點進入 PLC 輸入點，向係統產生外部運行允許或急停狀態。手冊表格中給出 X8.7 急停輸入，圖例中還提到 Y0.7 可作為超程解除控製輸出。

超程限位開關的常閉觸點串聯在超程回路中，另有常開觸點接入 PLC 輸入，使係統能判斷哪一軸、哪一方向發生超程。發生超程時，超程回路斷開，KA2 斷電，移動裝置動力電源或使能被切斷，同時 PLC 點亮超程解除按鈕。解除超程時，不能簡單短接限位，應按規定通過超程解除按鈕、低速反向移動和 PLC 條件恢複。

維修中常見問題是用戶把急停、限位、伺服使能混在一起短接，導致報警消失但安全鏈失效。正確做法是看 X8.7、各軸限位 X 地址、KA2 線圈、KA2 輔助觸點、Y0.7 輸出和 PLC 報警位，確定到底是急停鏈斷、限位鏈斷、PLC 未允許還是伺服本身報警。

七、PLC 地址和梯形圖：X/F/G/Y/R/D 要分層理解

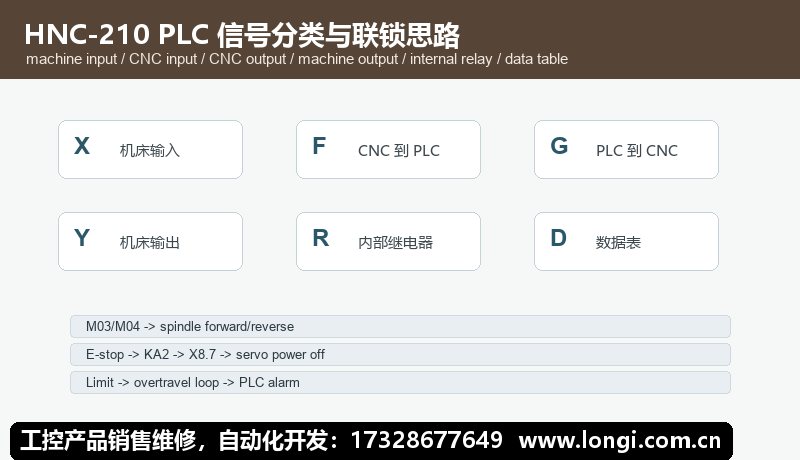

HNC-210B PLC 編程資料把信號分成多類：機床輸入、CNC 輸入、CNC 輸出、機床輸出、內部繼電器和數據表。現場可以按 X、F、G、Y、R、D 的邏輯理解。X 常用於外部開關量輸入，Y 常用於輸出到機床的繼電器、電磁閥和指示燈；F 可理解為 CNC 到 PLC 的係統信號，G 是 PLC 返回 CNC 的控製或狀態信號；R 是內部繼電器；D 或數據表用於存儲刀庫、刀號、狀態等數據。

例如 M03 主軸正轉，CNC 先給 PLC 一個主軸正轉請求，PLC 檢查急停、報警、潤滑、夾緊、主軸驅動準備、門鎖等條件，條件滿足後輸出 Y1.0 正轉和 Y1.2 使能，同時等待 X3.1 速度到達。若 X3.1 不來，CNC 程序可能停在等待狀態。M05 停止時，PLC 要撤銷正反轉輸出，並等待零速或製動完成。PLC 不是把 M 代碼直接變成一個輸出點，而是把 M 代碼、I/O 條件和安全聯鎖組合後再輸出。

刀庫或換刀邏輯還會用到數據表。資料中提到刀庫數據表可記錄當前換刀位置刀位號、主軸上刀具號，以及主軸無刀具狀態。維修換刀故障時，既要查到位開關，也要查數據表和內部繼電器，否則容易出現機械位置正確但係統刀號不對的情況。

八、簡單 G 代碼與 PLC 聯鎖示例

以常見主軸啟動為例：

```gcode

M03 S800

G04 X2.0

G01 X50.0 F100

M05

```

這段程序看起來隻是主軸正轉、延時、進給、停止，但 PLC 背後至少要完成幾件事：主軸正轉請求有效，急停未動作，伺服準備好，主軸驅動無報警，Y1.0/Y1.2 輸出，AOUT 給出速度指令，X3.1 到速後允許進給，M05 後撤銷運行輸出並確認零速或製動。若機床停在 M03 後不往下走，要查主軸到速、報警、使能和 PLC 等待條件。

以冷卻為例，M08 可能輸出冷卻泵繼電器，M09 關閉冷卻。但實際梯形圖還可能加入液位、熱繼電器、門鎖和手動/自動選擇。維修時不要隻盯著 M 代碼，要從 CNC 請求信號查到 PLC 輸出信號，再查現場接觸器和泵。

九、常見故障診斷

係統上電正常但軸不動：查急停 X8.7、KA2、伺服準備、軸接口 XS30-XS37、CP/DIR 輸出、軸參數和驅動器報警。

主軸不轉：查 M03/M04 請求、Y1.0/Y1.1/Y1.2、AOUT1/AOUT2、X3.0 報警、X3.1 到速、主軸驅動使能和模擬量公共端。

回零方向不對或找不到零點：查軸方向參數、驅動器方向、回零開關 X 地址、限位狀態、回零方式和 PLC 是否允許回零。

急停不能複位：查所有急停按鈕常閉鏈、KA2 線圈、KA2 輔助觸點、X8.7 診斷狀態和 PLC 報警複位條件。

超程解除無效：查限位常閉回路、限位常開反饋、Y0.7 輸出、超程解除按鈕、反向點動方向和 PLC 超程保持位。

換刀亂刀或刀號不對：查刀位到位開關、主軸夾緊/鬆開、刀庫數據表、主軸當前刀號、內部繼電器和斷電恢複邏輯。

HNC-210A/HNC-210B 的調試要訣可以概括為：先按接口確認硬件，按 X/Y 地址確認 I/O，按 F/G/R/D 看 PLC 邏輯，再用小段 G 代碼驗證動作鏈。 這樣排故比隻改參數、隻換板卡或隻看單個繼電器可靠得多。
