一、GR-L 的定位：它首先是一套總線伺服軸係統

廣數 GR-L 係列不是傳統脈衝型伺服的簡單替代品，而是麵向數控機床的總線式交流伺服驅動單元。手冊中反複出現的關鍵詞包括 GSK-Link、CNC 實時通信、CN2/CN3 位置反饋、PA 參數、慣量辨識、共振抑製、位置/速度/轉矩控製。因此調試 GR-L 時，不能隻盯著驅動器能不能上電，也不能隻看電機能不能點動。真正影響機床穩定性的，是 CNC、GSK-Link 總線、驅動單元、電機、編碼器、機械負載和 PLC 診斷之間是否形成閉環。

GR-L 的優勢在於總線通信減少了模擬量和脈衝線路帶來的失真，CNC 可以實時讀取伺服狀態、報警、參數和調諧信息。但這也意味著故障排查要換思路：傳統脈衝伺服可以用示波器看脈衝方向，GR-L 則要同時看 CNC 軸參數、總線站號、驅動器狀態、反饋配置和伺服參數。總線伺服的“接線少”不等於“調試簡單”，隻是把很多診斷信息集中到了係統界麵和參數體係裏。

本文按現場維修和改造的順序講 GR-L 手冊的使用方法：先確認型號和電機，再做主回路與編碼器接線，然後建立 GSK-Link 通信，接著設置 PA1 等基礎參數，最後做電子齒輪比、慣量辨識、速度環/位置環調諧和 AL 報警排查。

二、型號、容量和反饋接口：先核對，不要靠“差不多”上機

手冊的訂貨與型號說明部分把 GR-L 的電壓等級、功率容量、通信接口、反饋接口類型和反饋接口數量分開描述。現場更換驅動器時，最容易犯的錯誤是隻看功率相近，忽略反饋接口後綴。例如手冊中提到 CN2、CN3 可適配不同類型編碼器，支持絕對式編碼器、增量式編碼器，以及多摩川、BISS、EnDat2.2 等通信協議。某些型號隻有 CN2 第一位置反饋，某些型號同時具備 CN2 電機反饋和 CN3 第二位置反饋。

所以更換或改造前要核對四項：第一，驅動單元電壓等級和容量是否與電機匹配；第二，電機編碼器協議是否與 CN2 支持類型一致；第三，機床是否需要第二位置反饋，若需要，CN3 類型是否正確；第四，CNC 係統是否支持對應的 GSK-Link 伺服配置。反饋接口不匹配時，驅動器可能能上電，但會出現找不到編碼器、位置反饋異常、定向失敗或總線軸無法使能。

對於電主軸或異步主軸伺服應用，手冊還給出了不同編碼器齒數與參數的對應關係，例如多摩川協議編碼器、正餘弦編碼器的 PA200 類型設置思路。維修時不要隻抄舊驅動器的所有參數。舊機床若曾經改過編碼器、皮帶輪或主軸部件，舊參數本身可能就是問題來源。更穩妥的辦法是先根據電機銘牌、編碼器銘牌和機械傳動比建立一份新的參數核對表。

三、主回路、製動和接地：總線通信正常也救不了硬件錯誤

GR-L 是伺服功率單元，主回路接線仍然要按伺服規範處理。電源輸入、伺服輸出、製動電阻、接地、屏蔽、電抗器和濾波器都要先核對。手冊對安裝、外圍設備和抗幹擾有專門章節，這說明總線伺服並不會自動消除電氣噪聲問題。相反，總線通信、編碼器反饋和高頻 PWM 輸出同時存在時，布線不規範更容易造成間歇故障。

主回路檢查重點包括：輸入電源電壓是否符合 220V、380V 或 440V 等等級；電機 U/V/W 與驅動器輸出是否對應；製動電阻阻值、功率和散熱是否滿足減速能量；PE 接地是否可靠；電機動力線、編碼器線和總線通信線是否分開走線。不要把編碼器線和電機動力線綁在同一線槽裏長距離並行，更不要把屏蔽層兩端隨意懸空。

如果上電正常但一使能就報警，或者低速空載正常、快速移動時報警，首先要查主回路、製動、接地和反饋線，而不是馬上調小增益。伺服調諧隻能優化已正確連接的係統，無法彌補接線錯誤、機械卡滯、編碼器鬆動或製動電阻不匹配。

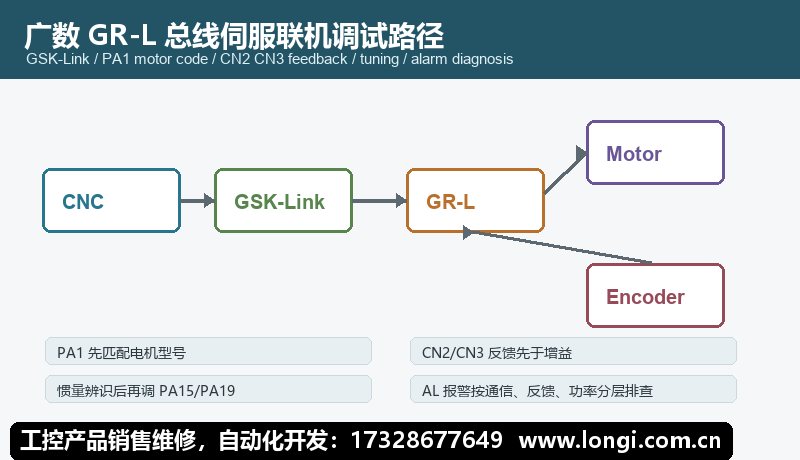

四、GSK-Link 總線聯機：先讓 CNC 認到軸，再談運動

GR-L 通過 GSK-Link 與 CNC 高速實時通信。聯機調試應分三步：先確認總線物理連接，再確認係統識別軸，最後確認伺服狀態與 CNC 診斷一致。若係統界麵無法識別對應伺服軸，後麵的 PA 參數、電子齒輪和增益調試都沒有意義。

總線檢查要看站號、軸號、通信線連接方向、終端處理、CNC 參數和驅動器狀態。現場有時會把總線線纜插好後直接點動，結果出現“係統報總線錯誤、驅動器麵板無明顯報警”的情況。此時要在 CNC 診斷界麵查看該軸是否在線、是否允許使能、是否存在急停、限位、伺服未準備、報警未清除等條件。總線伺服的報警不一定隻在驅動器麵板上看，CNC 診斷頁往往能看到更完整的聯鎖原因。

如果一台機床有多個 GR-L 軸，建議逐軸聯機。先隻確認一個軸在線並能讀取狀態，再接入第二個軸。多軸同時排查容易把站號重複、總線斷點、軸參數錯誤和機械故障混在一起。聯機穩定後，再統一做參數備份。

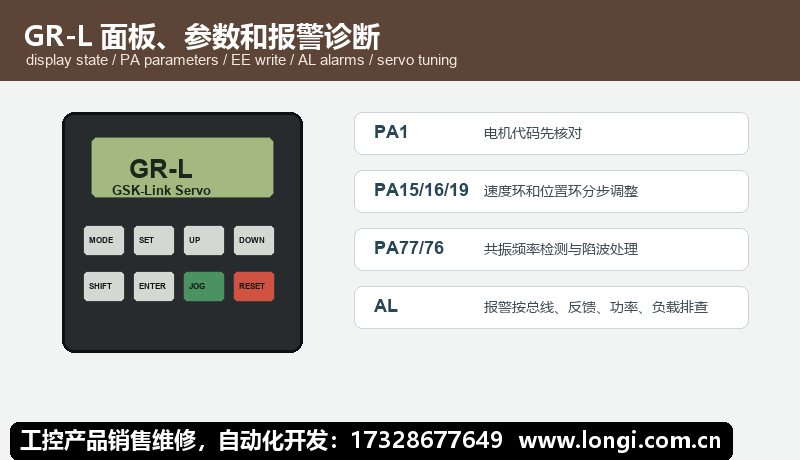

五、麵板操作與 PA 參數：PA1 是基礎，寫入和備份是習慣

GR-L 麵板用於狀態顯示、參數查看、參數修改、報警複位和調試操作。手冊中的 PA 參數表很長，但維修現場不要一開始就大麵積改參數。第一步應核對 PA1 電機型號代碼。手冊在調諧說明中強調，要根據電機型號查找對應代碼，設置 PA1=電機型號代碼，並調出電機默認參數。PA1 錯誤會導致電流環、速度環、編碼器、額定電流和保護閾值全部偏離。

修改參數後要確認保存方式。不同伺服產品對“當前有效”和“斷電保持”的處理不完全一樣，現場原則是：關鍵參數修改後，必須按手冊執行保存或寫入操作，並斷電重啟複核。參數備份不能隻拍一張模糊照片，至少要記錄 PA1、電機反饋類型、第二反饋配置、電子齒輪比、速度環、位置環、製動、極限、報警輸出和總線軸參數。

如果換新驅動器，推薦順序是：恢複基礎默認參數，設置 PA1，確認編碼器與反饋接口，建立總線通信，檢查限位和急停，再做低速點動。不要先把舊驅動器參數整包照搬，尤其是舊設備存在振動、跟隨誤差、定位不準或頻繁報警時，照搬參數等於把故障也搬過去。

六、CN2/CN3 反饋：編碼器問題要按電氣、協議、機械三層排查

GR-L 支持兩個位置反饋輸入接口。CN2 通常用於電機反饋，CN3 可用於第二位置反饋。第二位置反饋常見於全閉環機床，例如光柵尺、主軸第二編碼器或機械端位置反饋。手冊提到不同反饋接口類型和編碼器協議，說明反饋配置不是通用線一插就行。

編碼器排查分三層。第一層是電氣層：插頭、屏蔽、供電、電纜斷線、接地、針腳定義。第二層是協議層：編碼器類型、通信協議、分辨率、PA 參數是否匹配。第三層是機械層：編碼器安裝是否鬆動、聯軸器是否打滑、光柵尺是否汙染、機械傳動是否有反向間隙。隻要反饋信號不可靠，調再多增益都隻能把故障變得更隱蔽。

全閉環改造時尤其要注意 CN2 與 CN3 的邏輯關係。半閉環隻看電機編碼器，機械傳動誤差不會直接反饋到驅動器；全閉環把機械端位置也納入控製，精度提高，但對機械剛性、間隙和反饋安裝要求更高。如果 CN3 反饋方向反了，可能出現一使能就振動、越補償偏差越大、定位無法穩定等問題。

七、電子齒輪比：先算脈衝和機械關係，再設參數

GR-L 支持位置控製和電子齒輪比設置。電子齒輪的目的，是讓 CNC 的指令單位與電機實際轉角、絲杠螺距、減速比或工作台移動量對應起來。不要把電子齒輪理解成單純“放大速度”的參數，它直接關係到每毫米脈衝數、定位精度、跟隨誤差和加工尺寸。

設置前要列出五個量：CNC 指令單位，電機編碼器分辨率，絲杠螺距或旋轉軸一圈角度，減速比，是否使用第二位置反饋。以直線軸為例，要確認 CNC 發出 1 mm 指令時，伺服應讓電機轉多少圈；以旋轉軸或主軸定向為例，要確認一圈對應多少指令單位。若電子齒輪比設錯，機床可能表現為尺寸成比例偏差、回零位置漂移、圓弧加工失真或剛性攻絲牙距異常。

第一次試運行時，建議低速、短距離、單軸測試。先給 0.1 mm 或很小角度指令，確認方向，再測 1 mm、10 mm 和反向重複定位。發現尺寸比例錯誤時，優先查電子齒輪和機械傳動比；發現往返誤差大時，再查反向間隙、機械卡滯和全閉環反饋。

八、慣量辨識、速度環和位置環：調諧有順序，不要憑手感亂改

手冊把基本性能參數調試、慣量辨識、速度環、位置環和共振抑製分成不同內容。現場調諧要遵循順序：先確認電機和反饋正確，再做慣量辨識，然後調速度環，最後調位置環。手冊提到 PA15、PA16、PA18、PA19、PA23 等參數，並給出推薦範圍。可以把它們理解為速度環剛性、速度環積分或濾波、位置環比例等相關參數。

速度環增益過低，軸響應慢、輪廓誤差大；過高，容易噪聲、振動或過衝。位置環比例增益過低，跟隨誤差大；過高，機械剛性不足時容易振蕩。調參時每次隻改一類參數，並記錄修改前後現象。多軸機床上，手冊建議多個軸同時調諧後 PA19 取一致或按較小值處理，這有助於插補運動時各軸動態一致。

慣量辨識前要確保無報警、無警示狀態，機械行程安全，電機自動正反轉不會撞限位。手冊提到調諧前不能有類似 AL-603 的警示信息，這個提醒很重要：帶報警調諧得到的數據沒有意義。若負載慣量大、傳動鬆、聯軸器彈性大，調諧值要保守，不能隻追求響應快。

九、共振抑製：PA77 這類實時檢測要用完關閉或固定

機床伺服軸在某些速度或加減速段出現尖叫、抖動、刀紋，常與機械共振有關。手冊提到共振頻率實時檢測、PA77、PA76 以及陷波相關參數。調試思路是先讓伺服識別共振頻率，再把頻率寫入陷波參數，然後調整陷波寬度和深度。陷波越深、寬度越大，並不一定越好，因為會增加相位滯後，嚴重時反而讓係統不穩定。

現場要避免兩個誤區。第一，把所有振動都當成共振。編碼器鬆動、絲杠軸承壞、導軌缺油、電機相序或反饋方向錯誤，也會產生振動。第二，實時檢測一直開著不處理。實時檢測隻是調試工具，找到頻點後應按手冊保存或切換到合適狀態，讓係統進入穩定運行配置。

如果振動隻在某一轉速段出現，可重點檢查機械固有頻率和陷波設置；如果一使能就高頻抖動，優先查反饋方向、編碼器接線和增益過高；如果快速換向時衝擊大，重點查速度環、位置環和機械間隙。

十、AL 報警與現場診斷路徑

GR-L 報警應按層次排查，不要隻根據代碼更換板卡。

通信類報警：檢查 GSK-Link 線纜、站號、軸號、終端、CNC 參數、伺服上電順序和急停狀態。係統識別不到軸時，先解決通信，再看伺服參數。

反饋類報警：檢查 CN2/CN3 插頭、編碼器供電、屏蔽、協議類型、PA 參數和機械安裝。更換電機或編碼器後，必須重新核對 PA1、反饋類型和第二反饋配置。

過流、過載或過壓：檢查電機動力線、製動電阻、負載卡滯、加減速時間、機械慣量和電機容量。若減速時報過壓，優先查製動電阻和減速時間；若啟動時報過流，查動力線、機械卡死和電機參數。

跟隨誤差或定位異常：檢查電子齒輪比、位置環增益、限位、反向間隙、全閉環反饋方向和 CNC 軸參數。不要隻把跟隨誤差閾值放大。

調諧警示：如出現調諧前警示，先清除報警和聯鎖條件，確認行程安全，再執行慣量辨識或共振檢測。

十一、交付前必須留下可追溯資料

GR-L 總線伺服係統交付前，建議留下四類資料：第一，驅動器型號、電機型號、編碼器類型、CN2/CN3 使用情況；第二，PA1、電子齒輪比、速度環、位置環、共振抑製、製動和保護參數；第三，GSK-Link 軸號、站號、CNC 軸參數和 PLC 聯鎖說明；第四，報警曆史和最終測試記錄。

最終測試要覆蓋低速點動、快速移動、回零、正反向重複定位、急停、限位、伺服報警、斷電重啟、連續運行溫升和加工試切。對於全閉環軸，還要單獨驗證第二反饋方向和補償效果。一套真正穩定的 GR-L 伺服係統，不隻是“電機能轉”，而是 CNC 能識別、總線不斷線、反饋可信、參數可追溯、報警能定位、機械動作能重複。
