一、手冊使用重點

海利普 HLP-SK110 變頻器常用於風機、水泵、輸送、包裝、雕刻、紡織和一般機械調速現場。閱讀用戶手冊時，不要隻找某一個參數號，而要把整機調試分成六件事：麵板狀態、參數訪問、運行命令、頻率給定、保護限幅、故障記錄。 隻要這六件事順序清楚，現場遇到不能啟動、不能反轉、頻率不變化、報警複位無效、換機後參數不對等問題，就能快速定位。

海利普係列不同型號的參數號會有差別，本文按手冊共通邏輯整理。實際改參數時，以對應型號手冊的參數表為準；但接線和診斷思路基本一致：啟動命令來自數字輸入或麵板，頻率給定來自麵板、電位器、模擬量或通訊，方向由反轉輸入或方向參數決定，保護由電機銘牌、過流、過壓、過熱和外部互鎖共同決定。

二、操作麵板功能介紹

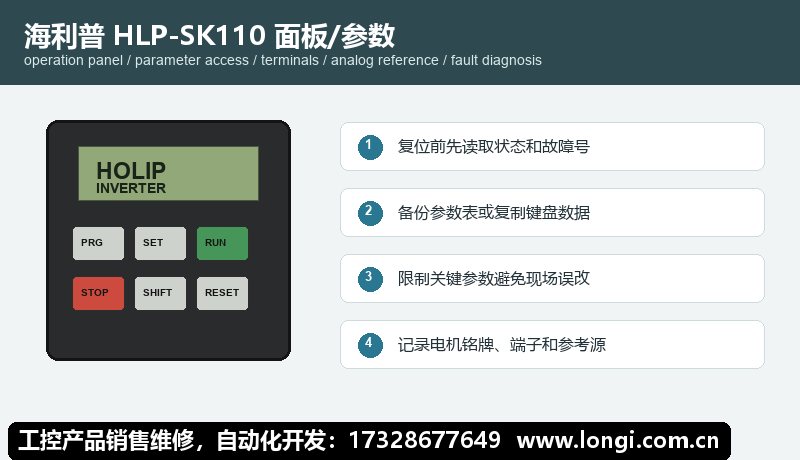

常見操作麵板包括數碼管或 LCD 顯示區，以及 PRG/ESC、SET/ENTER、RUN、STOP/RESET、SHIFT、上升、下降等按鍵。運行前先看顯示內容：頻率、輸出電流、母線電壓、運行方向、端子狀態和故障號。不要在沒有記錄原參數的情況下直接恢複出廠值。 老設備很多參數是廠家按機械特性調過的，恢複默認後可能出現方向錯誤、速度範圍錯誤或外部端子無效。

麵板調試建議先用停止狀態進入菜單，記錄電機額定功率、電壓、電流、頻率、轉速；再記錄啟動源、頻率源、加速時間、減速時間、最高頻率、最低頻率、停車方式、端子功能、模擬量類型和故障動作。若麵板支持參數上傳/下載或複製鍵盤，應先把整套參數備份到鍵盤；若該型號隻支持手工記錄，就拍照保存關鍵參數頁。

三、參數複製、訪問限製與解鎖

部分 HLP 係列支持通過外接操作器或複製鍵盤傳送參數。複製時要先停機，再執行“參數上傳到鍵盤”；換到另一台同係列同功率或兼容功率變頻器後，再執行“從鍵盤下載參數”。如果新舊機器功率、電壓等級、軟件版本不同，不能盲目整套複製，至少要重新核對電機電流、過載保護、最高頻率、載波頻率、製動和模擬量標定。

訪問限製的目的不是為難維修人員，而是防止現場誤改。建議把電機銘牌、端子功能、模擬量類型、最高頻率、通訊地址、保護參數設為受限項目；運行人員隻保留啟停、複位和狀態查看權限。忘記密碼或參數被鎖時，優先找設備廠家或原調試記錄；實在需要初始化，必須先備份能讀到的參數，再恢複默認並逐項重設。沒有備份的初始化，可能讓機械工藝參數全部丟失。

四、外部端子正反轉控製

外部端子控製前，先確認控製電源、公共端和輸入邏輯。常見做法是用一個數字輸入作為正轉啟動，用另一個數字輸入作為反轉或方向選擇，也可以用一個啟動輸入加一個方向輸入實現正反轉。端子輸入應通過按鈕、旋鈕、繼電器或 PLC 輸出送入，不要把外部電源與變頻器內部 24V 隨意混接。

調試步驟建議如下：第一，斷電檢查主回路和電機絕緣；第二，上電但不啟動，用麵板狀態查看端子變化；第三，把啟動端子設為運行命令，把方向端子設為反轉；第四，確認急停、外部故障、熱繼、門開關等互鎖閉合；第五，低頻空載試轉，確認方向後再帶負載。如果給了啟動信號不運行，先看端子狀態和互鎖，不要先懷疑功率模塊。

五、外部電位器和模擬量調速

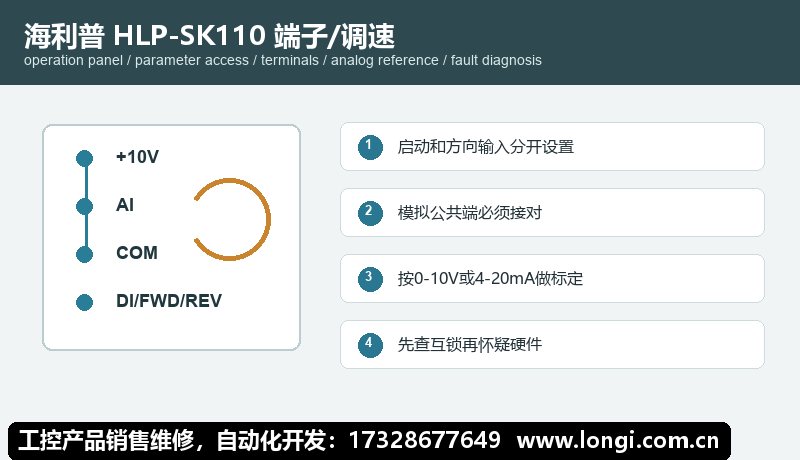

外部電位器調速通常采用三線製：+10V 接電位器一端，模擬公共端接另一端，中間滑動端接模擬電壓輸入。若現場采用 4-20mA 壓力、溫度、張力或流量信號，則要把輸入類型設為電流，並按傳感器量程設置低值和高值。模擬線建議使用屏蔽線，遠離電機線、製動電阻線和接觸器線圈。

參數設置重點是四個：頻率給定來源選擇模擬輸入；模擬輸入類型選擇 0-10V 或 4-20mA；低端標定對應最低頻率；高端標定對應最高頻率。若電位器旋到底仍有頻率，檢查低端標定和最小頻率；若旋到最高達不到目標頻率，檢查高端標定和最大頻率；若頻率跳動，檢查公共端、屏蔽接地、電位器質量和模擬量濾波。

六、常見故障代碼和處理方法

- 過流/OC：加速太短、負載卡滯、電機短路、輸出線接地或功率模塊異常。先延長加速時間並空載試機，再測電機絕緣。

- 過壓/OV：減速太快、負載慣量大、製動電阻或製動單元異常、電網電壓偏高。處理時延長減速時間，檢查製動回路。

- 欠壓/LU：輸入電壓低、接觸器抖動、整流回路異常或直流母線濾波老化。先測三相進線和母線電壓。

- 過載/OL：電機參數不準、負載長期超額、散熱不良或機械阻力大。核對銘牌電流和熱保護曲線。

- 過熱/OH：風扇堵轉、散熱器積塵、環境溫度高、安裝間距不足。清理風道並檢查風扇供電。

- 接地/短路：電機繞組受潮、輸出電纜破皮、端子汙染或接觸器燒蝕。必須斷電後用兆歐表檢測。

- 外部故障：急停、安全門、熱繼、壓力開關或上位機故障鏈未閉合。按端子狀態逐個短接確認。

- 通訊故障：地址、波特率、校驗位、協議或屏蔽接地不一致。先用短線單機通訊排除幹擾。

七、維修交付建議

維修完成後不要隻看“能轉”。應記錄最終參數、端子接線、頻率範圍、方向邏輯、報警曆史、密碼策略和備份方式。對長期運行設備，建議保留一份紙質參數表和一份電子圖片備份。這樣下次更換變頻器、操作器或控製板時，能快速恢複現場工藝，減少停機時間。
