一、先把這本手冊當成調試路線圖，而不是參數字典

VLT 6000 HVAC 這類丹佛斯變頻器在現場最容易出問題的地方，並不是單個參數看不懂，而是沒有把“操作麵板、命令來源、參考值來源、端子邏輯、故障記錄”連成一條線。真正上手時，建議先按三個層次讀手冊：第一層看安全、端子和 LCP 麵板；第二層看電機銘牌、加減速、啟動源、參考源；第三層才是報警表、通訊和高級功能。這樣做的好處是，遇到不能啟動、不能調速、反轉無效、報警複位後又跳閘等問題時，不會隻盯著一個參數反複試。

維修和改造現場還要記住一個原則：先備份，後修改；先判斷命令來源，再判斷參數是否正確；先排除端子互鎖，再排除驅動器硬件。 很多所謂“變頻器壞了”的故障，最後其實是端子公共端接錯、模擬量公共端斷開、啟動信號被安全鏈切掉、或者 LCP 本地模式與遠程端子模式互相衝突。

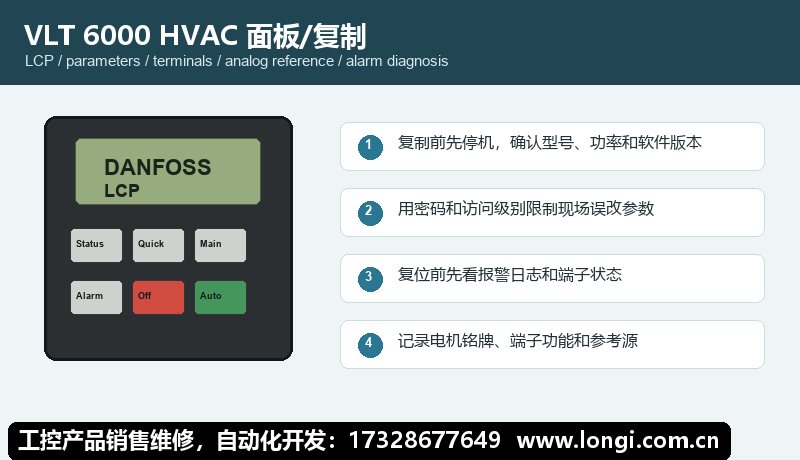

二、操作麵板功能與參數複製

VLT6000 HVAC 的 LCP 有顯示區、菜單鍵、Change Data、OK、Cancel、手動/自動/停止複位等按鍵，並有綠色 ON、黃色 WARNING、紅色 ALARM 指示。007-010 可設置顯示讀數，600-605 可查看運行時間、上電次數、超溫和過壓次數。

麵板調試建議按下麵順序進行。先在狀態頁觀察頻率、電流、參考值、運行方向、報警號和端子狀態；再進入快捷菜單確認電機銘牌、最低/最高頻率、加減速時間；最後進入主菜單修改 I/O、參考源、保護和通訊參數。不要在電機還帶負載運行時隨意改變參考源、啟動源、反向輸入和加減速時間。 對風機、水泵、輸送線、主軸這類負載，參考源切換可能直接造成突然加速或停機。

VLT6000 使用參數 004 LCP Copy 做參數複製。先把 002 運行方式置於合適狀態並停機，再用 004 把參數寫入 LCP；換機後從 LCP 寫回。老機型更換功率板或控製板時，要另外核對電機電壓、電流、頻率、最大/最小頻率和 HVAC 專用功能。

參數複製最適合批量設備、同型號替換、控製板更換後的快速恢複。複製前應記錄：電機功率、電壓、電流、頻率、轉速；啟動方式；參考值來源；端子功能；繼電器輸出；製動方式；通訊地址；故障動作。複製後不能隻看“能不能運行”，還要檢查電機電流、方向、最高頻率、聯鎖狀態和報警日誌。如果新舊機器功率不同，絕不能盲目整機複製。 功率相關參數、電機熱保護、限流和過載曲線必須重新核對。

三、參數訪問限製、加密與解密思路

VLT6000 通過 LCP 鍵權限和菜單訪問參數限製誤操作。現場可保留啟停、複位和狀態查看，隱藏或限製 300 組輸入、500 組通訊、600 組運行數據和電機銘牌參數。忘記限製狀態時，應先備份參數，再按手冊流程恢複默認並重新寫入關鍵參數。

工程上建議把權限分成三類。運行人員隻需要啟停、複位、看狀態；班組維護人員可以查看故障日誌、端子狀態和運行數據；調試工程師才允許修改電機、I/O、參考源、通訊和保護參數。這樣設置後，現場不會因為誤按麵板把端子啟動改成本地啟動，也不會把 0-10V 標定改亂。

所謂“解密”，多數情況下不是破解，而是恢複合法訪問。第一步詢問原調試人員或設備廠家密碼；第二步在能進入菜單時把訪問級別改回完全訪問；第三步在無法確認密碼但必須維修時，先用 LCP、MCT 或手工拍照保存能看到的參數，再按手冊初始化。初始化後必須重設電機銘牌、加減速、端子、模擬量、保護、通訊和應用參數。沒有備份就初始化，等於把故障從“不能改參數”變成“整機應用邏輯丟失”。

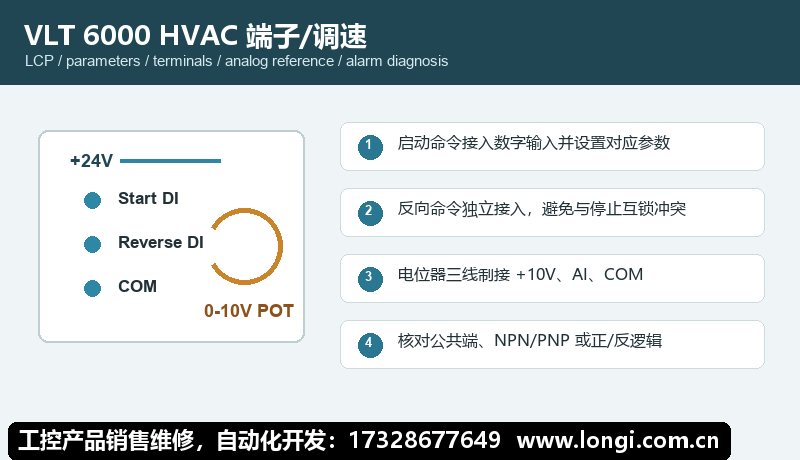

四、外部端子正反轉控製接線與參數

主電源接 91/92/93，電機接 96/97/98，PE 接 94/95/99。控製端子中 16-19、27、29、32、33 可作數字輸入；端子 27 常用於啟動允許或互鎖。正反轉一般把一個 DI 設為啟動，另一個 DI 設為反向，公共端和 +24V 按控製板邏輯接線。

正反轉控製推薦采用“啟動”和“方向”分開的邏輯：一個數字輸入隻負責運行允許，另一個數字輸入隻負責方向選擇。這樣 PLC、旋鈕開關或繼電器控製都比較清楚。接線前先用萬用表確認控製電源和公共端，端子信號不要和外部 24V 電源混接；如果必須共用外部電源，要確認公共端已經正確連接，並符合驅動器輸入邏輯。

典型步驟如下：第一，停電檢查主回路和電機絕緣；第二，上電但不啟動，進入狀態頁觀察數字輸入變化；第三，把啟動輸入參數設為 Start，把反向輸入參數設為 Reverse；第四，確認停止、急停、外部互鎖和安全鏈閉合；第五，低頻點動試轉。首次試轉一定要拆開機械聯軸器或降低速度限幅，確認方向後再帶負載運行。

如果出現“給了啟動不轉”，不要直接改一堆參數。應依次看：是否在 Auto/Remote；啟動端子是否真的變為有效；停止或慣性停車端子是否處於有效；參考值是否為零；最低頻率是否過低；電機參數是否完成；報警是否未複位。很多丹佛斯機器隻要端子互鎖未閉合，麵板會顯示準備、慣性停車、外部互鎖或遠程停止狀態。

五、外部電位器 0-10V 給定頻率調速

模擬電壓輸入端子 53/54 支持 0-10V，端子 60 支持 0/4-20mA。電位器調速用 +10V、端子 53、公共端三線製；參數 308/309/310 對端子 53 功能、低標定、高標定進行設置，參數 311-316 對端子 60 做電流輸入標定。

電位器調速的關鍵不是“接上三根線”這麽簡單，而是讓硬件輸入類型、參考源、低高標定和頻率限製一致。推薦步驟是：先把電位器旋到最低端，狀態頁確認模擬輸入約 0V；再旋到最高端，確認接近 10V；然後設置低參考和高參考。若目標是 0-50Hz，就把低參考設為 0Hz、高參考設為 50Hz；若按轉速顯示，就把高參考設成對應 rpm。

屏蔽線建議單端接地，模擬線不要和電機線、製動電阻線、接觸器線圈線捆在一起。若電位器一旋動就跳斷線故障，重點檢查公共端是否接到模擬公共端，電位器阻值是否合適，端子是否設置為電壓輸入而不是電流輸入。模擬量故障不要先懷疑主板，先量端子電壓和公共端連續性。

六、常見故障代碼與處理方法

- 警告 5/6 直流電壓高/低：檢查電網、製動過程、減速時間和負載慣量。

- 過流、短路、接地：停機斷電後測電機和輸出電纜絕緣，檢查端子受潮和接觸器燒蝕。

- 外部故障 60：端子互鎖或外部安全鏈未閉合，檢查 27 號端子及外部聯鎖觸點。

- 過溫：檢查風道、散熱器灰塵、風扇、環境溫度和安裝間距。

- 缺相或電源異常：檢查 91/92/93 進線、熔斷器、接觸器和三相平衡。

- LCP 無顯示或按鍵無效：檢查控製電源、LCP 排線、麵板按鍵限製和控製板。

- 通訊異常：檢查 68/69 RS485 極性、屏蔽接地、協議參數 500 以及主站輪詢。

處理報警時建議保留三個證據：報警號、報警發生時的頻率/電流/母線電壓、複位後是否能空載運行。能空載運行但帶載報警，多半是負載、加減速或電機參數問題；空載也報警，則重點查驅動器輸出、電機電纜、製動和內部電源。不要用反複複位代替排故。 短路、接地、過流、過溫類故障反複複位，可能擴大功率模塊和電機損壞。

七、現場調試檢查清單

- 上電前：核對輸入電壓等級、接地、主回路端子、電機絕緣、製動電阻和風道。

- 上電後：先看麵板狀態、端子狀態、報警日誌和參數訪問權限。

- 運行前：輸入電機銘牌參數，設置啟動源、參考源、最低/最高頻率、加減速時間。

- 端子控製：逐個動作啟動、反向、複位、互鎖，確認狀態頁同步變化。

- 模擬調速：測量 0-10V 或 4-20mA 實際值，再設置低高標定。

- 試運行：先低頻空載，再低速帶載，最後逐步提高到工藝速度。

- 交付前：保存參數備份，記錄修改項、密碼策略、故障曆史和最終接線。

八、總結

VLT 6000 HVAC 的手冊使用重點可以概括為：麵板用於確認狀態，參數複製用於備份恢複，訪問限製用於防止誤改，端子參數決定啟停方向，模擬量標定決定調速範圍，報警日誌決定排故方向。 隻要按這個順序處理，絕大部分啟動失敗、不能反轉、調速不線性、複製失敗和常見報警，都能在現場快速定位。
