一、先把這本手冊當成調試路線圖，而不是參數字典

VLT Micro Drive FC21 這類丹佛斯變頻器在現場最容易出問題的地方，並不是單個參數看不懂，而是沒有把“操作麵板、命令來源、參考值來源、端子邏輯、故障記錄”連成一條線。真正上手時，建議先按三個層次讀手冊：第一層看安全、端子和 LCP 麵板；第二層看電機銘牌、加減速、啟動源、參考源；第三層才是報警表、通訊和高級功能。這樣做的好處是，遇到不能啟動、不能調速、反轉無效、報警複位後又跳閘等問題時，不會隻盯著一個參數反複試。

維修和改造現場還要記住一個原則：先備份，後修改；先判斷命令來源，再判斷參數是否正確；先排除端子互鎖，再排除驅動器硬件。 很多所謂“變頻器壞了”的故障，最後其實是端子公共端接錯、模擬量公共端斷開、啟動信號被安全鏈切掉、或者 LCP 本地模式與遠程端子模式互相衝突。

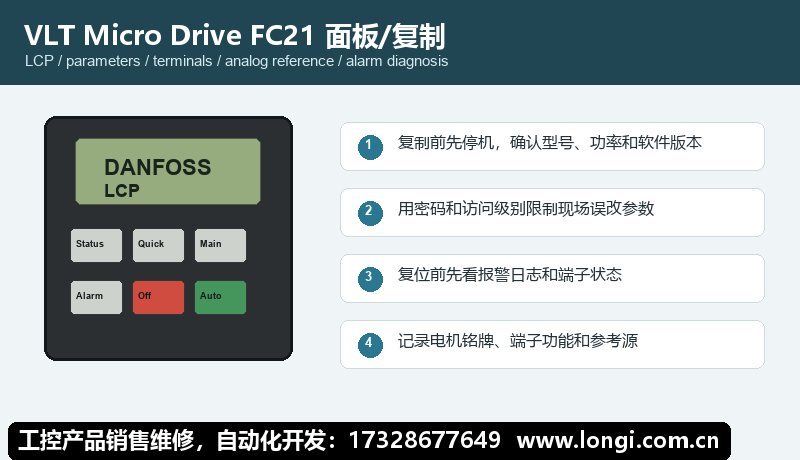

二、操作麵板功能與參數複製

FC21 的 LCP 通過 Menu、方向鍵、OK、Back、Off/Reset、Local Control、Remote Control 完成菜單切換、參數編輯和本地/遠程模式切換；狀態燈用於區分上電、警告和報警。

麵板調試建議按下麵順序進行。先在狀態頁觀察頻率、電流、參考值、運行方向、報警號和端子狀態；再進入快捷菜單確認電機銘牌、最低/最高頻率、加減速時間；最後進入主菜單修改 I/O、參考源、保護和通訊參數。不要在電機還帶負載運行時隨意改變參考源、啟動源、反向輸入和加減速時間。 對風機、水泵、輸送線、主軸這類負載，參考源切換可能直接造成突然加速或停機。

0-50 LCP 複製提供“所有參數到 LCP”“從 LCP 傳所有參數”“從 LCP 傳規格無關參數”。複製前先用 Off/Reset 停機，記錄電機銘牌和應用參數；不同功率複製時優先用規格無關參數，避免把電流、熱保護、限幅等數據誤寫入新機。

參數複製最適合批量設備、同型號替換、控製板更換後的快速恢複。複製前應記錄：電機功率、電壓、電流、頻率、轉速；啟動方式；參考值來源；端子功能；繼電器輸出；製動方式；通訊地址；故障動作。複製後不能隻看“能不能運行”，還要檢查電機電流、方向、最高頻率、聯鎖狀態和報警日誌。如果新舊機器功率不同，絕不能盲目整機複製。 功率相關參數、電機熱保護、限流和過載曲線必須重新核對。

三、參數訪問限製、加密與解密思路

0-60 菜單密碼、0-61 擴展/快捷菜單無密碼訪問。0-61 可設完全訪問、LCP 隻讀或 LCP 無訪問。現場交機時建議隻開放運行觀察和複位權限，調試人員需要改參數時再輸入密碼恢複訪問。

工程上建議把權限分成三類。運行人員隻需要啟停、複位、看狀態；班組維護人員可以查看故障日誌、端子狀態和運行數據；調試工程師才允許修改電機、I/O、參考源、通訊和保護參數。這樣設置後，現場不會因為誤按麵板把端子啟動改成本地啟動，也不會把 0-10V 標定改亂。

所謂“解密”，多數情況下不是破解，而是恢複合法訪問。第一步詢問原調試人員或設備廠家密碼；第二步在能進入菜單時把訪問級別改回完全訪問；第三步在無法確認密碼但必須維修時，先用 LCP、MCT 或手工拍照保存能看到的參數，再按手冊初始化。初始化後必須重設電機銘牌、加減速、端子、模擬量、保護、通訊和應用參數。沒有備份就初始化，等於把故障從“不能改參數”變成“整機應用邏輯丟失”。

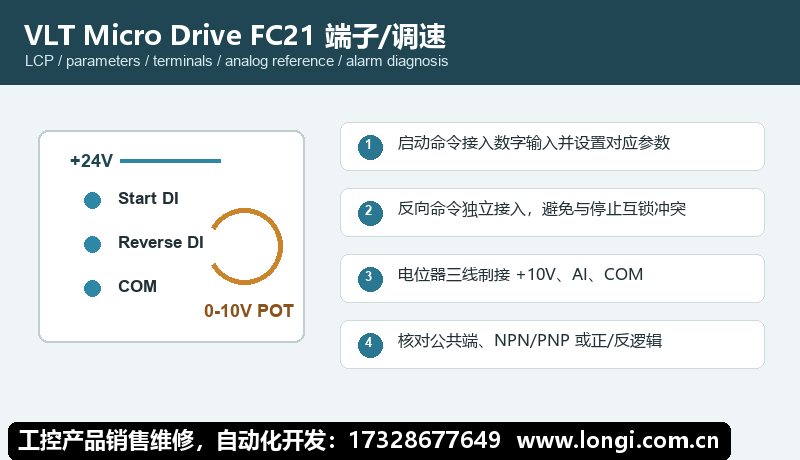

四、外部端子正反轉控製接線與參數

端子 12/13 提供控製電源，端子 20 為公共端。端子 18 參數 5-10 設啟動，端子 27 參數 5-12 可設反向、複位或預置。三線正反轉可用 18 做啟動、27 做反向；二線製可用旋鈕開關把 +24V 分別送到啟動與反向輸入。

正反轉控製推薦采用“啟動”和“方向”分開的邏輯：一個數字輸入隻負責運行允許，另一個數字輸入隻負責方向選擇。這樣 PLC、旋鈕開關或繼電器控製都比較清楚。接線前先用萬用表確認控製電源和公共端，端子信號不要和外部 24V 電源混接；如果必須共用外部電源，要確認公共端已經正確連接，並符合驅動器輸入邏輯。

典型步驟如下：第一，停電檢查主回路和電機絕緣；第二，上電但不啟動，進入狀態頁觀察數字輸入變化；第三，把啟動輸入參數設為 Start，把反向輸入參數設為 Reverse；第四，確認停止、急停、外部互鎖和安全鏈閉合；第五，低頻點動試轉。首次試轉一定要拆開機械聯軸器或降低速度限幅，確認方向後再帶負載運行。

如果出現“給了啟動不轉”，不要直接改一堆參數。應依次看：是否在 Auto/Remote；啟動端子是否真的變為有效；停止或慣性停車端子是否處於有效；參考值是否為零；最低頻率是否過低；電機參數是否完成；報警是否未複位。很多丹佛斯機器隻要端子互鎖未閉合，麵板會顯示準備、慣性停車、外部互鎖或遠程停止狀態。

五、外部電位器 0-10V 給定頻率調速

端子 50 為 +10V，53 為模擬輸入，55 為公共端。電位器推薦 2k-10k，50 接電位器高端，55 接低端，滑臂接 53；參數 6-10=0V，6-11=10V，6-14=0，6-15=目標最高頻率，參考源選擇端子 53。

電位器調速的關鍵不是“接上三根線”這麽簡單，而是讓硬件輸入類型、參考源、低高標定和頻率限製一致。推薦步驟是：先把電位器旋到最低端，狀態頁確認模擬輸入約 0V；再旋到最高端，確認接近 10V；然後設置低參考和高參考。若目標是 0-50Hz，就把低參考設為 0Hz、高參考設為 50Hz；若按轉速顯示，就把高參考設成對應 rpm。

屏蔽線建議單端接地，模擬線不要和電機線、製動電阻線、接觸器線圈線捆在一起。若電位器一旋動就跳斷線故障，重點檢查公共端是否接到模擬公共端，電位器阻值是否合適，端子是否設置為電壓輸入而不是電流輸入。模擬量故障不要先懷疑主板，先量端子電壓和公共端連續性。

六、常見故障代碼與處理方法

- 報警 2 斷線故障：端子 53 信號低於低限 50%，檢查電位器開路、公共端、屏蔽和 6-10 設置。

- 報警 7/8 過壓或欠壓：檢查電源波動、減速時間、製動單元和直流母線。

- 報警 9 變頻器過載、10 電機過熱：核對電機參數、風機散熱、負載卡滯和載波頻率。

- 報警 13 過電流、14/44 接地故障、16 短路：檢查電機絕緣、輸出線和端子汙染受潮。

- 報警 47 控製電壓故障：24V 負載過大或外部短路，拆掉外接端子後再試。

- 報警 84 LCP 通訊斷開、86 複製失敗、87/88 數據無效或不兼容：重插 LCP，確認型號和軟件版本。

- 報警 90 參數數據庫繁忙：避免 LCP 和 RS485 同時寫參數，等待通訊結束後再保存。

處理報警時建議保留三個證據：報警號、報警發生時的頻率/電流/母線電壓、複位後是否能空載運行。能空載運行但帶載報警，多半是負載、加減速或電機參數問題；空載也報警，則重點查驅動器輸出、電機電纜、製動和內部電源。不要用反複複位代替排故。 短路、接地、過流、過溫類故障反複複位，可能擴大功率模塊和電機損壞。

七、現場調試檢查清單

- 上電前：核對輸入電壓等級、接地、主回路端子、電機絕緣、製動電阻和風道。

- 上電後：先看麵板狀態、端子狀態、報警日誌和參數訪問權限。

- 運行前：輸入電機銘牌參數，設置啟動源、參考源、最低/最高頻率、加減速時間。

- 端子控製：逐個動作啟動、反向、複位、互鎖，確認狀態頁同步變化。

- 模擬調速：測量 0-10V 或 4-20mA 實際值，再設置低高標定。

- 試運行：先低頻空載，再低速帶載，最後逐步提高到工藝速度。

- 交付前：保存參數備份，記錄修改項、密碼策略、故障曆史和最終接線。

八、總結

VLT Micro Drive FC21 的手冊使用重點可以概括為：麵板用於確認狀態，參數複製用於備份恢複，訪問限製用於防止誤改，端子參數決定啟停方向，模擬量標定決定調速範圍，報警日誌決定排故方向。 隻要按這個順序處理，絕大部分啟動失敗、不能反轉、調速不線性、複製失敗和常見報警，都能在現場快速定位。
