一、問題背景：多電機同步係統中的“偶發降速、停機”故障
在許多碳素生產線、輸送線、軋製線、牽引線、收卷線和連續加工設備中，多個電機需要保持一定的速度比例或同步關係。現場通常采用一台或多台變頻器驅動電機，並通過接近開關、編碼器、PLC、模擬量信號轉換模塊或上位控製係統提供速度參考。
ABB ACS550 是工業現場常見的通用型變頻器，具有模擬量輸入、數字量輸入、繼電器輸出、PID、通訊和外部參考控製功能。在一些舊設備中，ACS550經常被用於接收外部 0–10V、0–20mA 或 4–20mA 速度參考信號，再根據外部啟動、停止、點動、製動、使能等數字信號控製電機運行。
實際維修中，經常會遇到以下典型現象：
設備複位後可以暫時正常運行；
運行數小時後，某一台變頻器突然速度下降；
變頻器顯示頻率或百分比突然掉低，隨後停車；
其他變頻器顯示正常的實際值，但其中一台變頻器無法顯示某個監控值；
現場人員觀察到 AI1 模擬量信號在 0–24mA 範圍內波動；
生產線存在多台電機同步運行，速度參考來自接近開關或傳感器；
同一係統中其他變頻器正常，隻有一台頻繁出現異常。
這種故障表麵上看像是“變頻器壞了”，但真正的根因往往並不在功率模塊、IGBT 或主控板，而是在控製信號鏈、參數配置、模擬量接線、信號地、傳感器供電、屏蔽接地以及多電機同步控製邏輯中。
本文將係統說明如何判斷 ACS550 的 AI1 模擬量輸入故障、如何區分外部信號問題和變頻器內部故障，以及如何製定可靠的維修與改造方案。
二、先理解係統：AI1在多電機同步控製中的作用
在 ACS550 中，AI1通常指模擬量輸入1。它可以用於接收外部速度給定、壓力給定、張力給定、PID設定值或其他工藝參考值。
常見的信號形式包括：
0–10V 電壓信號；
0–20mA 電流信號；
4–20mA 電流信號；
來自PLC模擬量輸出模塊的信號；
來自傳感器轉換器的信號；
來自速度反饋處理模塊的信號。

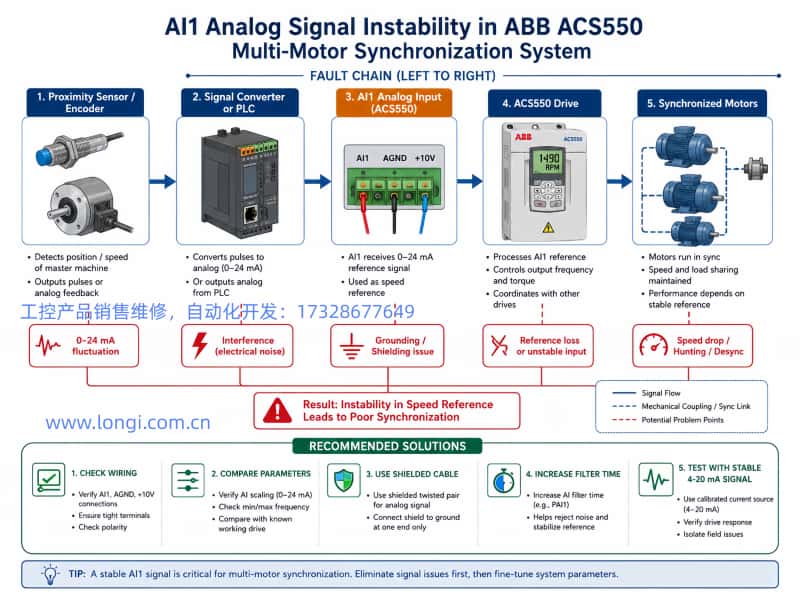

在多電機同步係統中，AI1往往不是簡單地決定一台電機的轉速，而是參與整條生產線的節拍控製。例如：
接近開關 / 編碼器
↓
脈衝信號或速度反饋信號
↓
信號轉換模塊 / PLC高速計數模塊
↓
0–10V 或 4–20mA模擬量輸出
↓
ACS550 AI1輸入
↓
速度參考計算
↓
變頻器輸出頻率
↓
多台電機同步運行
一旦 AI1信號出現波動、斷線、超量程、接地漂移或幹擾，變頻器接收到的速度參考就會變化。對於普通風機、水泵應用，速度輕微波動可能影響不大；但對於多電機同步係統，尤其是存在牽引、輸送、張力、擠壓、壓延、收卷等工藝時，微小參考變化都可能造成速度失配，進一步導致產品質量問題、機械衝擊、保護停車甚至整線停機。
因此，在這種應用中，AI1不是一個簡單的“輸入端子”，而是整個同步控製鏈中的關鍵節點。
三、典型故障現象及其工程含義
1. Reset後暫時恢複正常
“複位以後可以正常運行，但幾個小時後問題再次出現”是現場非常常見的描述。
這一現象不能簡單得出“硬件沒有問題”的結論，但它通常意味著故障具有以下特征之一：
溫度升高後出現漂移；
接線端子受熱後接觸電阻變大；
24V控製電源在長時間帶載後不穩定；
傳感器或信號轉換模塊熱漂移；
電磁幹擾在設備穩定運行後逐漸增強；
外部控製邏輯在特定工況下輸出異常；
某個數字輸入或模擬輸入在振動後短時斷開；
參數邏輯在特定狀態下切換了參考源。
如果變頻器內部主控板、功率模塊或整流模塊發生嚴重硬件損壞，通常更容易出現固定故障報碼、無法啟動、過流、過壓、欠壓、輸出不平衡、持續報警或完全無輸出等現象。
而“運行一段時間後偶發、複位後恢複”的模式，更應優先檢查外部控製係統、模擬量鏈路和參數切換邏輯。
2. AI1信號在0–24mA範圍內波動
對於標準工業電流輸入，常見範圍是：
如果現場監測到 AI1數值在 0mA 到 24mA之間跳動，必須高度重視。
其中有幾個關鍵點：
第一，0mA可能代表信號斷線、供電失效、信號源掉電、回路開路或輸入端未形成完整回路。
第二，超過20mA的數值可能代表量程超限、信號轉換器異常、24V供電錯誤、接線錯誤、共地問題、屏蔽層處理不當，或者測量方式本身不正確。
第三，如果信號在運行過程中無規律跳變，則很可能存在電磁幹擾、接觸不良、模擬量公共端漂移或傳感器輸出不穩定。
對於速度控製用途，AI1信號波動會導致：
AI1波動
↓
速度參考波動
↓
輸出頻率波動
↓
電機轉速變化
↓
多電機同步誤差增大
↓
機械衝擊、張力異常、跑偏或停車
因此，AI1值異常絕不是一個可以忽略的小問題。
3. 運行中頻率或百分比突然下降，然後停機
當AI1被用作外部速度參考時，變頻器會根據AI1的當前值計算目標頻率。
例如，假設：
那麽當信號從12mA突然掉到4mA時，變頻器會認為外部命令要求速度從約25Hz下降到0Hz附近。
若信號瞬間掉到0mA，係統可能認為外部速度給定丟失，或者把它當作極低參考值。之後根據參數設置，變頻器可能出現以下行為：
立即減速；
按減速時間停機；
保持最後有效參考值；
給出報警；
觸發外部故障邏輯；
由於同步誤差過大而被上級係統停止。
所以，客戶描述的“機器運行中突然掉到百分比，然後停止”，很可能並不是變頻器主動失速，而是速度參考已經被拉低或丟失。
4. 其他變頻器能顯示某個數值，隻有一台不顯示
現場經常會出現類似描述：
Other drives show 112 values, but this drive is not showing.
這裏必須謹慎分析。客戶所說的“112”可能是：
不能僅憑“112”這幾個數字，直接確定它就是某一個固定參數。不同的控製麵板、固件版本、用戶參數隱藏配置、通訊映射方式以及工程文件，都會導致顯示內容不同。
但有一點非常重要：
如果同一條生產線中其他相同功能的變頻器可以顯示該實際值，隻有其中一台無法顯示，那麽首先應比較該台變頻器的參數、端子接線、控製方式、通訊設置和信號來源。
這類“單台差異”常見原因包括：
因此，最有效的方法不是盲目修改一個參數，而是把該驅動與正常驅動進行逐項參數比對。
四、ACS550模擬量輸入異常的主要原因
1. 信號源異常
信號源可能是：
PLC模擬量輸出模塊；
接近開關脈衝轉換模塊；
編碼器測速模塊；
速度控製器；
張力控製器；
傳感器變送器；
外部電位器；
獨立信號隔離器。
如果信號源本身不穩定，變頻器再正常也無法保持穩定速度。
例如，接近開關通常輸出的是脈衝信號，而不是直接的0–20mA或4–20mA信號。若現場通過脈衝轉模擬量模塊把脈衝頻率轉換成電流或電壓參考，那麽這個轉換模塊就是重點檢查對象。
常見故障包括：
2. 模擬量接線錯誤
在ACS550中，模擬量輸入通常需要明確區分：
模擬量輸入端；
模擬量公共端；
模擬量信號屏蔽端；
10V參考輸出端；
24V控製電源端；
數字輸入公共端。
現場維修時，經常會發現以下錯誤：
AI1信號負端沒有回到正確的模擬量公共端；
模擬量信號負端錯誤接到數字量公共端；
模擬量輸入被錯誤接到+10V端；
屏蔽層雙端接地；
屏蔽層沒有接地；
多個設備的模擬地被錯誤並接；
外部24V電源和變頻器內部24V電源混接；
傳感器信號線與電機輸出電纜同槽敷設；
控製線與製動電阻線、高壓動力線捆綁在一起；
端子壓接不牢、線鼻氧化、導線斷股。
這些問題都可能導致模擬量信號“看起來有數值”，但運行時卻不斷跳變。
3. 電磁幹擾問題
在37kW及以上的變頻器係統中，電磁幹擾是必須優先考慮的因素。
變頻器輸出側的PWM電壓具有高dv/dt特性，電機電纜、接觸器、製動單元、電磁閥、繼電器線圈和大功率負載都會形成幹擾源。
如果AI1電纜與變頻器輸出電纜平行敷設、距離過近或未使用屏蔽雙絞線，AI1信號容易受到感應幹擾。
對於4–20mA信號而言，抗幹擾能力一般優於0–10V，但並不意味著可以忽略布線和接地。特別是在長距離、多個驅動並列、同步運行的係統中，地電位差和共模幹擾仍然可能使信號出現異常。
正確做法通常包括：
4. 參數配置不一致
ACS550可根據不同應用配置外部參考、模擬量類型、縮放、濾波、最小值、最大值、故障處理和運行模式。
如果某台變頻器參數與其他驅動不一致，就可能出現：
因此，在多台相同變頻器的同步係統中，最可靠的方法是：
以正常變頻器為標準，導出或記錄其全部關鍵參數，再逐項與故障變頻器比較。
特別需要檢查以下類別，而不是隻看某一個數值：
啟動、停止和方向控製；
外部參考選擇；
模擬量輸入配置；
模擬量縮放；
模擬量濾波；
數字輸入功能；
最小頻率和最大頻率；
加速、減速時間；
故障和報警處理；
PID功能是否啟用；
通訊和I/O映射；
用戶宏或應用宏設置。
五、如何判斷是外部信號問題還是變頻器硬件問題
這是現場診斷最重要的一步。
情況一：切換到本地鍵盤控製後，運行穩定
如果將變頻器切換到本地控製，使用鍵盤給定固定頻率，例如20Hz、30Hz或40Hz，設備運行穩定，不再出現自動降速或停機，則可以初步判斷：
這時應重點檢查AI1、AI2、數字輸入、PLC輸出、傳感器和信號轉換模塊。
情況二：外部AI1斷開後，變頻器顯示仍持續跳變
如果斷開外部AI1輸入線，麵板中的AI1實際值仍明顯跳動，或者輸入值不能歸零、不能保持穩定，則需要進一步檢查：
AI1端子附近是否受強幹擾；
模擬量公共端是否異常；
控製板接地是否正確；
內部模擬量輸入電路是否損壞。
此時不能完全排除變頻器控製板硬件問題。
情況三：給AI1一個穩定標準信號，仍無法穩定讀取
這是判斷AI1硬件的關鍵測試。
可以使用校驗儀、過程信號發生器或可靠的標準4–20mA輸出源，向AI1輸入固定信號，例如：
如果輸入端實際電流穩定，但變頻器監控值仍亂跳、偏差很大、偶發歸零或無法顯示，則AI1輸入電路、控製板模擬量采樣部分或參數存儲異常的可能性明顯增加。
反之，如果標準信號輸入穩定，變頻器顯示也穩定，則變頻器AI1通道基本可以判定正常，故障一定在外部信號鏈。
情況四：其他同型號變頻器使用同一信號正常，隻有一台異常
這時必須進行“對比診斷”。
優先對比：
AI1輸入類型；
AI1最小值和最大值；
AI1濾波；
外部參考源；
模擬量端子接線；
控製宏；
數字輸入狀態；
實際信號監控值；
相關故障記錄；
軟件版本和參數版本。
如果參數和接線完全一致，且使用同一個標準信號源測試後隻有該台異常，那麽才可以較有把握地懷疑該變頻器控製板模擬量輸入通道損壞。
六、適用於多電機同步線的現場診斷流程
下麵給出一個推薦的診斷順序。該順序的核心原則是：先保護生產設備，再逐步隔離問題，不要一開始就盲目更換變頻器。
第一步：保存參數和記錄故障狀態
在任何修改前，應記錄：
當前參數；
故障曆史；
AI1、AI2實際值；
輸出頻率；
輸出電流；
直流母線電壓；
運行命令狀態；
數字輸入狀態；
速度參考來源；
其他正常變頻器的對應參數。
如果有DriveWindow Light、FlashDrop或其它可讀取參數的工具，應優先備份參數。
第二步：確認AI1的實際輸入類型
必須明確現場信號到底是什麽：
0–10V？
0–20mA？
4–20mA？
脈衝轉換成的模擬量？
PLC輸出？
電位器輸出？
傳感器直接輸出？
不要僅憑“看起來有兩根線”就判斷是4–20mA。必須結合電氣圖、信號模塊型號、端子定義和萬用表測量確認。

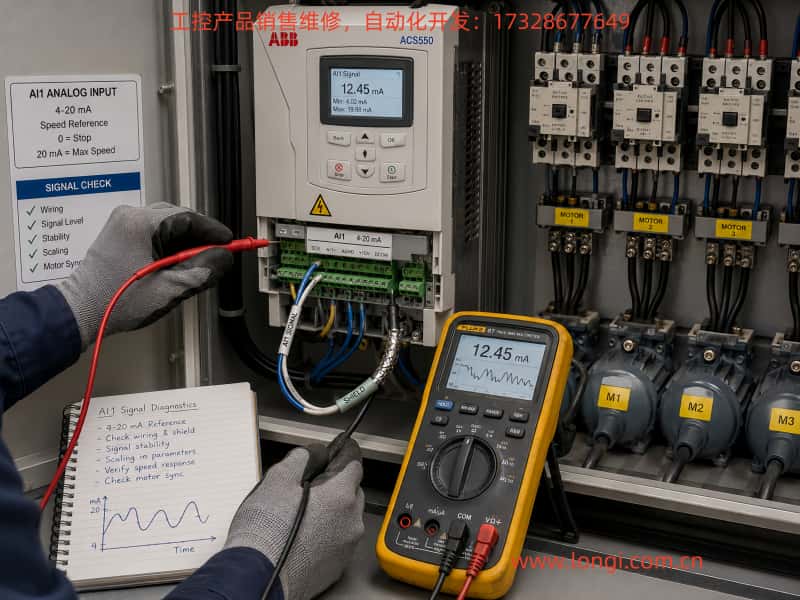

第三步：檢查AI1監控值
在安全條件下進入變頻器的實際信號或監控菜單，觀察AI1數值。
觀察時間不要隻看幾秒，建議至少覆蓋：
如果AI1值在沒有任何工藝變化時仍持續波動，說明問題不在機械速度本身，而在信號鏈或模擬量輸入處理。
第四步：比較正常驅動和故障驅動
若生產線上存在多台相同驅動，應選擇一台運行正常、接線方式相同、工藝功能相同的變頻器作為“母本”。
對比內容至少包括：
控製模式；
AI1輸入類型；
AI1縮放；
AI1濾波；
外部參考選擇；
數字輸入定義；
最低頻率；
最高頻率；
加速時間；
減速時間；
PID啟用狀態；
故障處理邏輯；
通訊設置；
實際值顯示項目。
這種對比通常比憑經驗猜參數更可靠。
第五步：隔離外部信號
將AI1外部信號斷開，並臨時切換為本地鍵盤控製或固定參考值運行。
結果判斷如下：
| 測試結果 | 初步結論 |
|---|
| 鍵盤運行穩定 | 外部信號、接線或參數邏輯問題 |
| 鍵盤運行仍不穩定 | 需要檢查電機、負載、供電和變頻器主回路 |
| 標準AI信號穩定 | 外部傳感器或轉換模塊問題 |
| 標準AI信號仍異常 | 變頻器AI1通道或控製板問題 |
| 更換AI1到AI2後正常 | 原AI1通道可能損壞 |
| AI1、AI2均異常 | 接地、供電、控製板或環境幹擾問題 |
七、針對AI1波動的改進方案
方案一：優化現有模擬量控製鏈
適用於現場不方便增加PLC或改造成本受限的情況。
主要措施包括：
更換AI1信號線為屏蔽雙絞線；
信號線遠離電機輸出電纜；
檢查屏蔽層接地方式；
檢查模擬量公共端連接；
檢查24V電源穩定性；
檢查傳感器和轉換模塊的安裝狀態；
加裝模擬量信號隔離器；
檢查端子緊固和線號壓接；
設置合理的模擬量濾波時間；
對瞬間信號丟失設置合理處理邏輯。
該方案優點是改造快、成本低。缺點是對於複雜同步線，抗幹擾能力和動態性能仍有限。
方案二：接近開關信號先進入PLC高速計數模塊
這是更推薦的工程方案。
接近開關本質上輸出的是脈衝。將脈衝直接或間接用於變頻器模擬量速度參考，容易受脈衝抖動、漏脈衝、幹擾、傳感器距離變化和轉換模塊精度影響。
更可靠的結構是：
接近開關 / 編碼器
↓
PLC高速計數模塊
↓
軟件濾波、比例計算、限幅、故障判斷
↓
PLC模擬量輸出或工業通訊
↓
各台變頻器速度參考
PLC可以實現：
脈衝去抖；
速度計算；
平均濾波；
上下限限製；
斷線判斷；
信號異常報警；
多電機比例分配；
加減速斜坡；
主從同步；
故障保持最後有效速度；
與HMI、上位機聯鎖。
這種方式能夠明顯提高多電機同步係統的穩定性。
方案三：使用工業通訊替代模擬量參考
對於多台變頻器同步控製係統，最穩定的方式往往是通過PLC和通訊網絡進行統一給定，例如：
Modbus RTU；
PROFIBUS DP；
CANopen；
DeviceNet；
EtherNet/IP；
Profinet；
EtherCAT。
通訊控製的優點包括：
需要注意的是，通訊方案必須結合控製器能力、網絡距離、現場環境和原設備架構評估，不應在沒有完整工程設計的情況下直接替換。
八、為什麽不能盲目修改參數
現場遇到“其他變頻器顯示112，隻有這台不顯示”時，很多人會直接要求修改某個參數。這種做法風險很大。
原因包括：
“112”不一定是固定參數編號；
該值可能來自顯示菜單、通訊變量或PLC頁麵；
不同固件、麵板和工程配置的顯示方式不同；
某些參數與電機運行安全、啟動方式、停機方式相關；
錯誤修改參考源可能導致設備突然加速、反轉或失控；
錯誤設置模擬量類型可能導致速度比例完全錯誤；
修改故障處理邏輯可能掩蓋真正故障；
多電機同步係統中單台參數變化可能影響整線協調。
正確的原則應是：
先確認該變量的真實含義，再與正常驅動逐項對比，最後隻修改經過驗證的差異參數。
特別是涉及以下內容時，應先備份參數：
外部參考選擇；
啟停邏輯；
AI1/AI2類型；
最小和最大頻率；
加減速時間；
PID設置；
故障處理；
電機額定參數；
通訊地址；
用戶宏。
九、變頻器硬件損壞的判斷標準
雖然大量類似案例最終是信號和參數問題，但不能因此完全排除硬件。
以下情況應重點懷疑ACS550控製板或AI輸入通道存在硬件故障：
使用穩定標準4–20mA校驗信號時，AI1仍明顯跳變；
AI1輸入端子無外部接線時，監控值仍出現異常變化；
AI1讀數長期偏差很大，且無法通過合理縮放解釋；
同一外部信號接到其他驅動正常，接到該驅動異常；
參數與正常驅動完全一致，接線也核對無誤；
改接AI2後係統恢複正常；
控製板存在受潮、腐蝕、燒痕、異味或元件發熱異常；
模擬量故障同時伴隨其他I/O異常；
參數存儲異常、隨機丟失或無法保存；
複位後短時間正常，但在控製板升溫後穩定複現AI通道異常。
滿足上述條件時，可以進一步考慮：
需要指出的是，ACS550屬於成熟但已進入生命周期後期的產品係列。ABB資料顯示，ACS550係列已進入有限生命周期階段，後續項目應評估備件可得性、維修成本以及向新一代產品遷移的必要性。
十、結論
ABB ACS550在多電機同步係統中出現“AI1波動、速度突然下降、運行中停車、某個實際值不顯示”的問題時，不應第一時間判定為變頻器功率部分損壞。
更合理的診斷邏輯應是：
先確認速度參考來自哪裏
↓
確認AI1實際輸入類型
↓
觀察AI1實際值是否穩定
↓
與正常驅動進行參數和接線對比
↓
切換本地鍵盤控製進行隔離測試
↓
使用標準4–20mA信號驗證AI1通道
↓
最後才判斷是否存在控製板硬件故障
對於接近開關控製、多電機同步、37kW以上變頻器集中運行的現場，建議重點關注以下四項：
模擬量信號質量；
接地與屏蔽方式；
傳感器和信號轉換模塊穩定性；
多驅動參數一致性。
如果AI1信號穩定、參數一致、標準信號測試正常，那麽問題幾乎一定在外部控製鏈或工藝同步邏輯中；如果標準信號條件下AI1仍異常，才有充分理由懷疑該台變頻器的模擬量輸入電路或控製板出現故障。
對於新改造項目，建議優先采用“接近開關/編碼器—PLC高速計數—工業通訊或穩定模擬量輸出—變頻器”的控製架構。這樣可以顯著降低模擬量幹擾和同步失速風險，提高整線可維護性和故障可追溯性。
