氧分析儀標定中“斜率超範圍（Slope Out of Range）”故障機理與現場診斷方法研究——以 M400 氧分析係統為例

一、引言：工業氧測量係統中的核心失效問題

在過程工業與在線氣體分析領域，電化學氧分析儀被廣泛用於燃燒控製、化工反應監測、環保排放控製以及冶金工藝優化。其中，以 Mettler Toledo M400 為代表的在線氧分析係統，因其穩定性與模塊化設計，被大量應用於複雜工業現場。

然而在實際運行中，一個高頻且具有代表性的故障現象是：

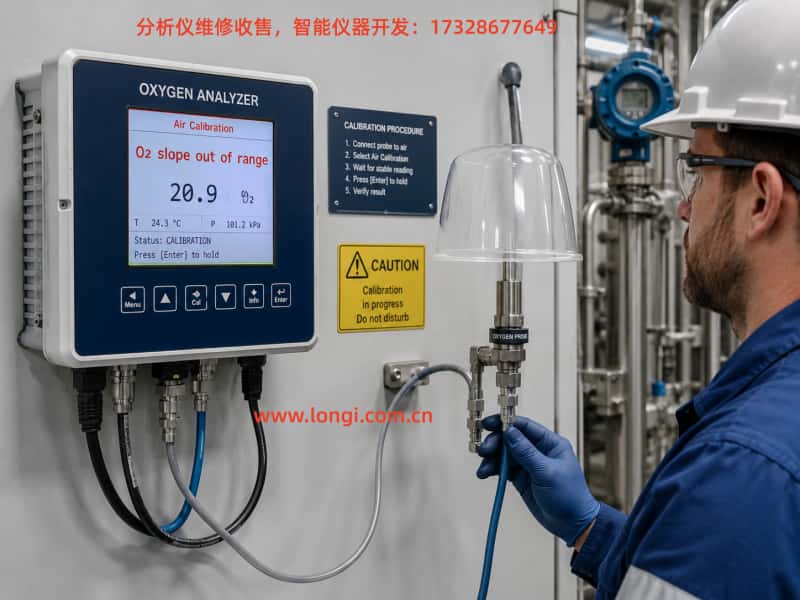

標定過程中出現 “Slope Out of Range（斜率超範圍）” 報警

該類報警通常伴隨測量值異常（歸零、凍結或跳變），並導致係統無法完成正常空氣標定，嚴重時直接停機或進入保護狀態。

從工程實踐角度看，該問題並非單一故障，而是一個典型的“傳感器狀態退化 + 標定模型失配”的綜合性結果。

本文將從電化學原理、標定機製、信號建模以及現場故障邏輯四個層麵，對該問題進行係統性解析，並給出工程化排查方法。

二、電化學氧傳感器的基本工作機理

2.1 氧電極結構

M400 係統常用的氧傳感器通常為極譜型（Clark Cell）結構，其核心組成包括：

• 陰極（通常為貴金屬，如鉑）

• 陽極（銀/銀氯體係）

• 電解液（KCl體係）

• 透氧膜（PTFE或複合高分子膜）

• 信號輸出電極係統

氧氣通過擴散膜進入電解液後發生還原反應：

O₂ + 4e⁻ + 2H₂O → 4OH⁻

該反應產生電流或電位變化，與氧分壓成比例關係。

2.2 信號輸出特性

氧傳感器輸出並非直接“濃度值”，而是：

• 微電流信號（nA–µA級）

• 或對應電壓信號（mV級）

儀表通過標定建立數學模型：

O₂濃度 = k × 信號 + b

其中關鍵參數為：

• Slope（斜率 k）：靈敏度

• Offset（零點 b）：基線偏移

三、Slope參數的工程意義

在 M400 係統中，“Slope”並非簡單數值，而是代表：

傳感器單位氧濃度變化所對應的電信號變化率

其本質是傳感器的“健康指標”。

3.1 正常範圍意義

在標準空氣標定條件下：

• Slope 必須落在工廠設定窗口內

• 代表膜透氣性、電極活性、電解液狀態正常

3.2 Slope異常的工程解釋

當出現以下情況時：

• slope = 0 或接近0 → 傳感器失效或斷路

• slope 正常偏移 → 正常漂移或輕微老化

• slope 極端值（如 -2000 mV） → 標定模型崩潰

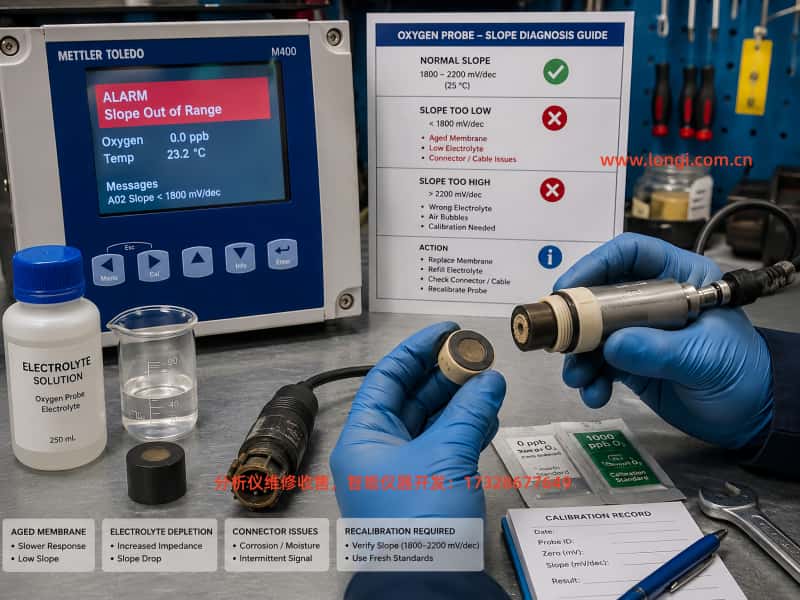

四、“Slope Out of Range”的本質機理

從係統算法角度，該報警本質不是“測量錯誤”，而是：

標定擬合過程失敗（Calibration Fitting Failure）

即係統在空氣標定過程中無法建立有效的線性關係。

其核心原因可以歸納為三類：

4.1 傳感器物理失效（主因）

這是工業現場占比最高的原因。

常見失效模式：

（1）膜片老化或破損

• 氧擴散受阻

• 信號響應遲鈍

• 非線性增強

（2）電解液衰減

• 離子遷移能力下降

• 內阻增大

• 輸出電流下降

（3）電極中毒

• 硫化物/氯離子汙染

• 催化活性降低

（4）幹涸狀態

• 長期停機導致電解液失水

• 信號完全失真
