ABB ACS550 變頻器 Alarm 2023 Emergency Stop 報警的原因分析與現場排查方法
一、故障現象概述
ABB ACS550 是工業現場應用較多的一類通用型變頻器，常見於風機、水泵、輸送線、切邊機、包裝機、紡織設備、木工機械以及各類自動化生產設備中。由於 ACS550 具備較完善的數字輸入、模擬量控製、運行聯鎖和保護邏輯，因此很多設備廠家會把外部急停、安全門、熱繼電器、PLC 允許運行信號等接入變頻器控製端子，由變頻器參與整機安全停機邏輯。

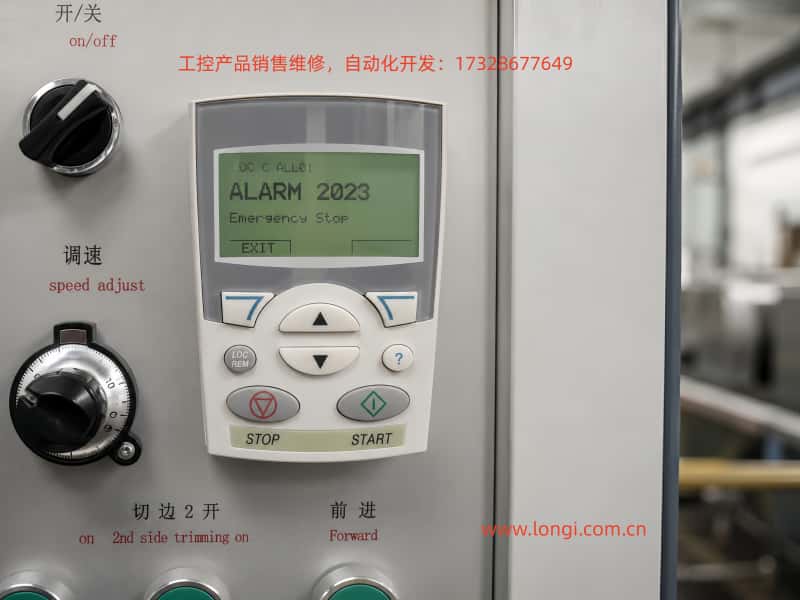

在現場維修中，經常會遇到 ACS550 麵板顯示：
ALARM 2023
Emergency Stop
中文可理解為：
報警 2023：急停激活
這個報警的重點並不是“變頻器一定損壞”，而是變頻器認為當前處於急停狀態，或者外部控製回路給變頻器提供了急停、禁止運行、停止允許未滿足等信號。換句話說，變頻器內部邏輯判斷當前設備不允許啟動或必須停止輸出。
很多維修人員看到 “Emergency Stop” 後，第一反應是檢查紅色急停按鈕。這個方向沒有錯，但如果急停按鈕外觀看起來已經複位，仍然不能說明急停回路完全正常。因為在實際設備中，急停信號往往不是一個簡單按鈕直接接入變頻器，而是由多個安全元件、繼電器觸點、PLC 輸出和 24V 控製電源共同構成。隻要其中任何一環斷開、接觸不良、參數設置錯誤或輸入點損壞，ACS550 就可能繼續顯示 Alarm 2023。
因此，處理 ACS550 Alarm 2023 時，不能隻停留在“急停按鈕有沒有按下”這個表麵層麵，而要從信號鏈路、參數邏輯和輸入硬件三個角度係統排查。
二、Alarm 2023 的本質含義
ACS550 報 Alarm 2023，通常表示變頻器接收到或檢測到急停功能處於有效狀態。它屬於報警類提示，而不是典型的主回路短路、過流、過壓、欠壓、IGBT 損壞這類功率故障。
從維修判斷角度看，Alarm 2023 的含義可以拆解為三層：
第一，變頻器當前不滿足運行條件。
即使按下 START，變頻器也不會正常輸出。
第二，變頻器檢測到某個外部控製輸入處於急停或禁止狀態。
這個輸入可能來自急停按鈕、安全繼電器、PLC、限位開關、門開關、熱保護觸點等。
第三，該報警通常與控製回路、端子輸入狀態或參數配置有關。
除非已經確認外部信號完全正常，否則不應優先判斷為變頻器主板損壞。
很多現場誤判都發生在這裏。維修人員檢查急停按鈕後發現按鈕沒有按下，於是認為變頻器誤報，甚至直接懷疑控製板故障。但實際上，急停按鈕隻是急停回路中的一個元件。按鈕複位不等於急停繼電器已經吸合，也不等於安全繼電器已經複位，更不等於 ACS550 的數字輸入端子已經收到正確電平。
三、ACS550 急停控製的常見接線邏輯
不同設備廠家對 ACS550 的控製方式可能不同，但從現場經驗看，常見急停鏈路大致有以下幾種形式。
1. 急停按鈕直接接入 ACS550 數字輸入
這是比較簡單的接法。急停按鈕通過常閉觸點接入變頻器某個 DI 端子。當急停按鈕正常複位時，該 DI 輸入保持有效；當急停按鈕按下時，DI 輸入斷開，變頻器立即停止或報警。
這種接法結構簡單，但安全等級較低，通常用於安全要求不高的小型設備。
2. 急停按鈕經過中間繼電器後接入變頻器
很多設備會把急停按鈕串聯到控製回路中，控製一個中間繼電器。中間繼電器吸合後，其輔助觸點再送給變頻器 DI 輸入。此時變頻器看到的不是急停按鈕本身，而是繼電器輸出觸點狀態。
這種結構下，即使急停按鈕正常，如果中間繼電器線圈沒有電、觸點氧化、觸點燒蝕、繼電器底座鬆動，變頻器依然可能報 Alarm 2023。
3. 急停按鈕經過安全繼電器後接入變頻器
在帶安全門、雙通道急停、安全光幕、護罩開關的設備中，急停信號通常進入安全繼電器或安全控製器。安全繼電器複位後，才輸出安全允許信號給 PLC 或變頻器。
這種情況下，急停按鈕本身正常並不代表安全回路已經恢複。還要檢查安全繼電器是否有故障燈、是否需要手動複位、雙通道輸入是否一致、安全門是否關閉、複位按鈕是否有效、輸出觸點是否閉合。
4. PLC 處理急停邏輯後輸出給 ACS550
在自動化程度較高的設備中，急停、安全門、熱繼電器、壓力開關、氣壓開關、限位開關等信號可能先進入 PLC，再由 PLC 輸出一個“允許運行”或“變頻器使能”信號給 ACS550。
這種情況下，變頻器本身隻是最終執行對象。ACS550 報 Alarm 2023，可能是因為 PLC 沒有給出運行允許。原因可能包括 PLC 程序聯鎖不滿足、某個傳感器異常、PLC 輸出點損壞、24V 電源異常或中間繼電器沒有動作。
四、為什麽急停開關沒問題，仍然會報 Alarm 2023
現場經常出現一種情況：操作人員確認外部急停開關沒有被按下，但 ACS550 仍顯示 Emergency Stop。造成這種現象的原因通常有以下幾類。
1. 急停按鈕觸點正常，但線路斷線
急停按鈕本身機械動作正常，用手旋轉也能複位，但從按鈕到控製櫃端子、從端子到繼電器、從繼電器到變頻器之間的線路可能斷開。設備長期運行後，線槽內接線鬆動、端子壓接不良、線號脫落、插頭氧化，都會導致信號無法送到變頻器。
因此，不能隻觀察按鈕外觀，要用萬用表沿著線路逐段測量。
2. 急停繼電器或安全繼電器沒有複位
急停按鈕複位後，安全繼電器可能仍然處於保護狀態。有些安全繼電器需要按複位按鈕，有些需要雙通道信號同時恢複，有些對上電順序有要求。如果安全繼電器未複位，它的輸出觸點不會閉合，變頻器依然認為急停有效。
如果設備有安全繼電器，應重點觀察繼電器上的電源燈、輸入燈、輸出燈、故障燈和複位狀態。
3. 24V 控製電源異常
ACS550 的數字輸入通常需要外部或內部 24V 信號。若 24V 電源缺失、下降、波動，或者 0V 公共端斷開，變頻器輸入狀態就可能異常。
這種故障很容易被忽略。現場可能看到按鈕、開關、PLC 都沒有明顯異常，但由於 24V 電源沒有送到 DI 回路，ACS550 實際上收不到有效信號。
4. 端子公共端接線錯誤
數字輸入不僅要有 DI 信號，還要有正確的公共端。ACS550 的控製接線中，DI 公共端、24V、GND、DCOM 等端子必須按照實際輸入類型正確連接。如果公共端斷開或接錯，DI 輸入狀態會全部異常或部分異常。
有些維修人員更換變頻器、拆裝控製線後，沒有完全按照原接線恢複，導致外部信號雖然存在，但相對變頻器輸入公共端沒有形成有效電平。
5. 參數被改動
如果 ACS550 的參數被人為修改，某個數字輸入可能被重新定義為急停功能，或者運行允許、啟動允許邏輯被啟用，導致原本不參與急停的端子變成了關鍵安全輸入。
例如，設備原來某個 DI 沒有接線，但參數被改成該 DI 作為急停輸入。此時由於該輸入一直處於無效狀態，變頻器就可能持續報警。
參數誤改在二手機、維修更換機、恢複出廠後重新調試、多人調機現場較為常見。
6. ACS550 數字輸入點損壞
如果已經確認外部線路、電壓、繼電器觸點和參數都正常，但變頻器麵板顯示的 DI 狀態仍然沒有變化，則要懷疑 ACS550 的數字輸入硬件損壞。
數字輸入點損壞可能由外部高壓誤入、接線短路、感性負載幹擾、端子進水、控製板受潮、線路浪湧等引起。此時變頻器可能無法正確識別外部開關量信號。
五、現場排查的正確順序
處理 Alarm 2023 時，建議按照由外到內、由簡單到複雜、由信號到參數的順序進行。
第一步：確認急停按鈕和安全門狀態
首先檢查所有急停按鈕是否已經完全複位，包括設備操作麵板上的急停、控製櫃門上的急停、現場遠程急停按鈕、輸送線兩端急停拉繩、安全門開關、護罩限位、光幕等。
有些設備不止一個急停點，某個角落的急停被按下，主操作員未必知道。因此要沿設備整機範圍完整檢查。
第二步：檢查安全繼電器或中間繼電器狀態
打開控製櫃後，觀察急停繼電器、安全繼電器、中間繼電器是否吸合。若有 LED 指示燈，要確認輸入燈和輸出燈是否正常。
如果繼電器沒有吸合，要繼續追查線圈電壓。如果線圈沒有電，說明上遊回路不滿足；如果線圈有電但不吸合，繼電器本體可能損壞；如果繼電器吸合但輸出觸點沒有導通，則可能是觸點損壞。

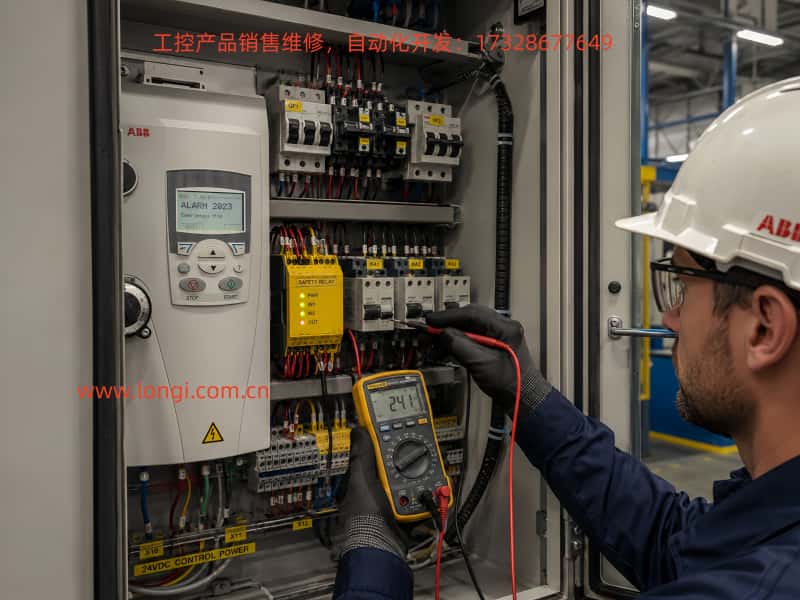

第三步：測量 ACS550 數字輸入端子電壓
這是判斷問題位置最關鍵的一步。要找到 ACS550 上被定義為急停、運行允許或啟動允許的 DI 端子，然後用萬用表測量該 DI 與公共端之間的電壓狀態。
正常情況下，急停複位後，該輸入應處於變頻器參數要求的有效狀態；急停按下後，該輸入狀態應發生變化。
如果外部開關動作了，但 ACS550 端子上電壓不變，問題在外部線路。
如果 ACS550 端子上電壓變化正常，但變頻器內部 DI 狀態不變，問題可能在變頻器輸入電路或參數設置。
第四步：查看 ACS550 麵板中的 I/O 狀態
ACS550 麵板通常可以查看輸入輸出狀態。通過麵板觀察 DI1、DI2、DI3、DI4、DI5、DI6 的 ON/OFF 狀態，可以快速確認變頻器是否識別到了外部輸入變化。
這個步驟非常重要，因為萬用表測到電壓是一回事，變頻器內部識別到該輸入又是另一回事。隻有麵板 I/O 狀態發生對應變化，才能說明輸入信號真正被變頻器采集到了。
第五步：核對參數設置
如果輸入電壓和 I/O 狀態都正常，但報警仍存在，就要核對 ACS550 與急停、運行允許、啟動允許、宏設置、外部控製方式有關的參數。
重點不是盲目改參數，而是先記錄原參數，再對照設備原始圖紙或同型號設備參數進行比較。尤其是更換過變頻器、恢複過出廠設置、維修過控製櫃、PLC 程序被改動過的設備，更要重點檢查參數一致性。
第六步：判斷控製板或數字輸入電路是否損壞
當外部急停鏈路已經確認正常，DI 端子電壓也正確，參數也沒有問題，但 ACS550 仍無法識別輸入，才應考慮變頻器控製板故障。
此時可以選擇以下方式進一步驗證：
將信號臨時接到另一個空閑 DI 點測試；
將參數重新分配到另一個 DI 輸入；
用同型號變頻器或同型號控製板對比測試；
檢查控製板端子排、光耦、電阻、電源隔離部分是否異常。
需要注意的是，臨時改 DI 點或改安全邏輯必須由熟悉設備安全要求的人員執行，不能為了讓機器啟動而隨意取消急停保護。
六、測量時需要注意的幾個關鍵點
1. 不要隻測按鈕，要測到變頻器端子
很多現場人員隻用萬用表測急停按鈕兩端，發現按鈕通斷正常，就認為急停回路正常。實際上，變頻器報警取決於 ACS550 端子收到的信號，而不是按鈕本身是否正常。
正確做法是從按鈕、繼電器、端子排、PLC 輸出、變頻器 DI 輸入逐段測量，最終確認信號是否到達 ACS550。
2. 注意常開和常閉邏輯
急停回路通常使用常閉觸點，即正常狀態閉合，急停時斷開。但在變頻器參數中，某些輸入可能可以設置為正邏輯或反邏輯。如果參數邏輯與接線邏輯不一致，就會出現按鈕正常但變頻器認為急停有效的情況。
例如，現場線路希望 DI 有 24V 時表示允許運行，但參數卻被設置成相反邏輯，變頻器就可能持續報警或無法啟動。
3. 注意 24V 電源來自哪裏
部分設備使用 ACS550 內部 24V 給數字輸入供電，部分設備使用外部開關電源，部分設備由 PLC 輸出提供 24V。維修時必須先確認 24V 來源，不能盲目短接端子。
如果把外部 24V 與變頻器內部 24V 錯誤混接，可能燒壞控製端子或 PLC 輸出點。
4. 不要隨意短接急停回路
在故障排查中，有人會直接短接急停輸入，讓變頻器恢複運行。這種做法雖然可能快速判斷故障範圍，但存在明顯安全風險。尤其是切邊機、輸送機、卷繞機、風機、刀具、壓力設備等場合，屏蔽急停可能導致人員傷害或設備損壞。
若必須短接測試，應在斷開機械負載、確認現場無人靠近運動部件、由專業人員臨時操作，並在測試後恢複原安全回路。
七、典型案例分析
某台使用 ABB ACS550 的機械設備在運行前無法啟動，麵板顯示 Alarm 2023 Emergency Stop。操作人員檢查設備麵板急停按鈕，確認按鈕沒有按下，並反複旋轉複位，但報警仍然存在。
初步判斷時，如果隻根據“急停按鈕沒問題”就認為變頻器損壞，容易走偏。按照正確排查思路，應繼續檢查外部急停回路後級。
打開控製櫃後，可以發現急停按鈕並不是直接進入變頻器，而是先進入安全繼電器。安全繼電器的輸出再送到 PLC，PLC 根據安全狀態輸出一個允許運行信號給 ACS550 的某個數字輸入。也就是說，ACS550 顯示急停，並不一定說明急停按鈕本身有故障，而是整個安全鏈條中某個條件沒有滿足。
進一步檢查時，可能會發現以下幾種情況：
安全繼電器未複位，輸出觸點沒有閉合；
PLC 未收到安全繼電器反饋，因此沒有輸出運行允許；
從 PLC 輸出到 ACS550 的中間繼電器觸點氧化；
ACS550 對應 DI 端子線鬆動；
24V 控製電源正常，但 DCOM 公共端斷線；
參數被改動，導致另一個未接線 DI 被定義為急停輸入。
通過這種鏈路分析，維修人員可以快速把問題從“變頻器壞了”轉變為“變頻器沒有收到正確運行允許信號”，從而提高排查效率。
八、Alarm 2023 與其他啟動類報警的區別
ACS550 中與啟動條件相關的報警不止 Emergency Stop 一類。現場還可能遇到 Start Enable 缺失、運行允許未滿足、外部故障輸入等類似問題。這些報警雖然表現為不能啟動，但原因並不完全相同。
Emergency Stop 更偏向急停或安全停機邏輯被激活。
Start Enable 缺失更偏向啟動允許信號沒有滿足。
External Fault 更偏向外部設備通過 DI 告訴變頻器有故障。
Run Enable 相關問題更偏向運行聯鎖不滿足。
因此，當 ACS550 報警時，應以麵板顯示的具體報警代碼和文字為準，不要把所有不能啟動的問題都當作同一種故障處理。
Alarm 2023 的重點是“急停狀態有效”。如果現場確認沒有按下急停按鈕，就要重點追查急停鏈路後麵的繼電器、PLC、安全門、DI 狀態和參數邏輯。
九、維修人員應建立的判斷邏輯
處理 ACS550 Alarm 2023，建議建立以下判斷邏輯：
第一，不急於判斷變頻器損壞。
Alarm 2023 大概率與外部控製信號有關，主回路損壞的概率相對較低。
第二，不隻看急停按鈕外觀。
按鈕複位隻是第一步，必須確認急停允許信號是否真正到達 ACS550。
第三，以 DI 輸入狀態為核心判斷依據。
隻要找到被定義為急停或運行允許的 DI 點，就能圍繞這個點判斷問題在外部還是內部。
第四，電壓測量和麵板 I/O 狀態要結合。
端子有電壓但麵板狀態不變，可能是輸入電路或公共端問題；端子沒電壓，優先查外部回路。
第五，參數核對必須謹慎。
參數誤改會造成假急停，但不能隨意取消急停功能。修改參數前應記錄原值，最好有設備圖紙或同型號機參數作為依據。
第六，安全功能不能隨便屏蔽。
急停屬於設備安全鏈路的一部分，任何短接或屏蔽都隻能作為臨時診斷手段，不能作為長期運行方案。
十、建議的現場檢查清單
為了提高維修效率，可以按照以下清單逐項確認：
所有急停按鈕是否完全複位。
安全門、護罩、限位、光幕是否正常。
急停繼電器或安全繼電器是否吸合。
安全繼電器是否需要手動複位。
24V 控製電源是否正常。
0V、DCOM、COM 公共端是否接線正確。
ACS550 對應 DI 端子是否有正確電平。
麵板 I/O 狀態中對應 DI 是否變化。
參數中是否啟用了 Emergency Stop、Start Enable、Run Enable 等輸入功能。
是否有人更換過變頻器、恢複出廠設置或改過參數。
PLC 是否輸出運行允許信號。
中間繼電器觸點是否氧化或接觸不良。
端子排、插頭、線號是否鬆動、斷線、接錯。
若外部完全正常，是否存在 ACS550 數字輸入點損壞。
這份清單的核心思路是：從安全元件到繼電器，從 24V 電源到變頻器端子，從 DI 狀態到參數配置，逐層縮小故障範圍。
十一、維修結論
ABB ACS550 變頻器顯示 Alarm 2023 Emergency Stop，本質上表示變頻器檢測到急停功能處於有效狀態，或者外部允許運行條件沒有滿足。這個報警多數情況下不是變頻器主功率部分損壞，而是外部急停回路、安全繼電器、PLC 聯鎖、24V 控製電源、數字輸入端子或參數設置存在問題。
當現場人員確認急停按鈕沒有問題時，不能立即排除急停相關故障。正確做法是繼續檢查急停信號是否經過繼電器、PLC 或安全模塊後真正送到 ACS550 的 DI 輸入，並通過麵板 I/O 狀態確認變頻器是否識別到了該信號。
如果 ACS550 端子沒有正確電壓，問題通常在外部控製回路；如果端子電壓正確但 DI 狀態不變化，才需要考慮控製板輸入電路、公共端接線或數字輸入點損壞；如果 DI 狀態正常但報警仍然存在，則應重點核對參數邏輯和運行聯鎖條件。
對於這類故障，最重要的是不要盲目更換變頻器，也不要隨意短接急停回路。急停是設備安全係統的重要組成部分，維修時必須在確保人員和設備安全的前提下進行診斷。隻有把外部信號鏈路、變頻器輸入狀態和參數邏輯全部核實清楚，才能準確判斷 Alarm 2023 的真正原因，並恢複設備安全、穩定運行。
